bienew a écrit :
Il y a plusieurs aspects sur le montage à effectuer qui reste assez simple à comprendre :
- le boost : j'ai repéré les fils d'entrée et de sortie du signal dans le petit pcb de boost,
il suffit de suivre les trajets du circuit imprimé global pour comprendre qu'il sagit du blanc et du jaune
les autres fils concernent l'alimentation electrique et la masse, on n'y touche pas
Donc j'ai coupé le blanc et le jaune en leur milieu puis j'ai relié les 4 bouts obtenus aux branches du push-pull de sorte qu'en position enfoncée le boost est bypassé, et en position levée il est traversé.
Par ailleurs je laisse l'interrupteur du boost en mode ON en permanence.
- le tone (c'est pas obligé mais tant qu'à faire...); le but est d'avoir deux tones séparés pour chaque micro plutot qu'un seul en commun

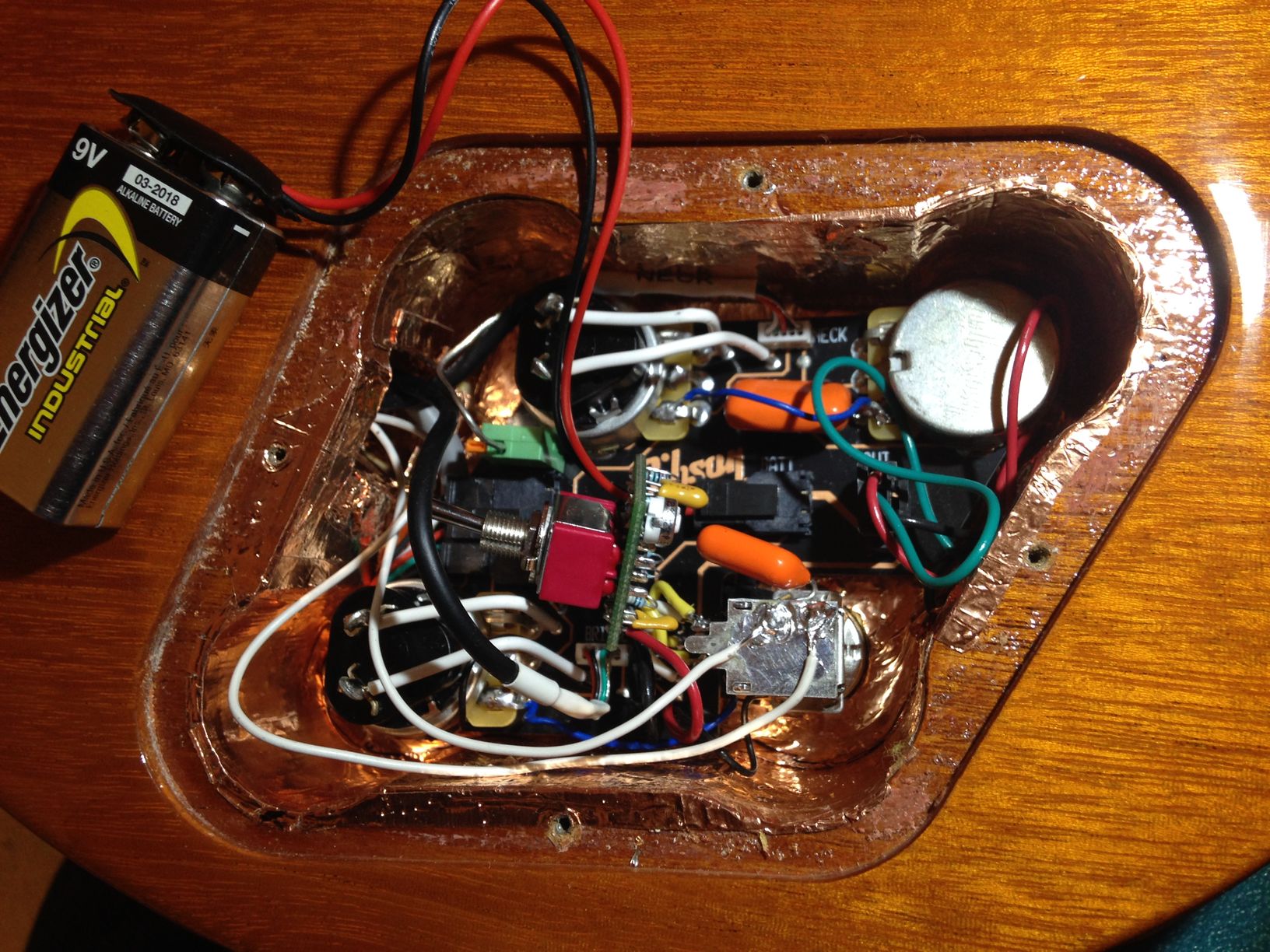

il faut couper la patte du bas sur ma photo (pour qu'elle n'aille plus dans le circuit), et la relier à la patte du bas du volume manche, cf le fil bleu
Pour le tone chevalet, il faut se procurer une capa et l'installer de façon classique avec le nouveau potar push-pull
Et l'aspect pratique :
- il faut un outil comme celui ci pour élargir le trou de l'interrupteur qui est en 6 mm (d'ailleurs chosir un potar necessitant un trou de 8mm plutot que 10 pour éviter les pbs si on veut la remettre d'origine)
http://www.ebay.fr/itm/Alesoir(...)4822?
- il faudra 4 nouveaux boutons à moins que vous trouviez le même bouton à l'unité, j'ai pris ceux là en 16 spline je crois :
http://www.axesrus.co.uk/4-x-G(...)s.htm
- une capa .022
http://www.axesrus.co.uk/1-x-C(...)0.htm
- il faudra un nouveau capot en plastique noir car on ne pourra pas remettre l'ancien à cause de la place que prend la pile au milieu
- et pour terminer, pour relier proprement la pile au circuit, il faut les connecteurs molex 43645-0200 + 43030-0007 (x2) ainsi qu'un "battery snap" ; sinon on peut aussi couper et ressouder les fils originaux
![]()
