Le topic des Fender Tweed et de leurs clones

il suffit d'intercaler un circuit de reverb de blackface entre la jonction des volumes et la 1ere triode de la 12AX7 avec le bouchon 3.3M//10 pF qui est à ajuster en fonction du résultat souhaité. Un peu comme sur le Princeton reverb.

OK je vois, elle ne serait pas mieux avant le PI ?

oui, j'avais aussi envisager cette position, mais le niveau de reverb risque d'être assez faible. tu peux tenter les deux solutions.

Il faut un étage supplémentaire pour amplifier l'effet reverb du coup juste devant le déphaseur, ça ne suffit pas à moins de prévoir une autre triode en plus derriere le schéma standard de reverb ...

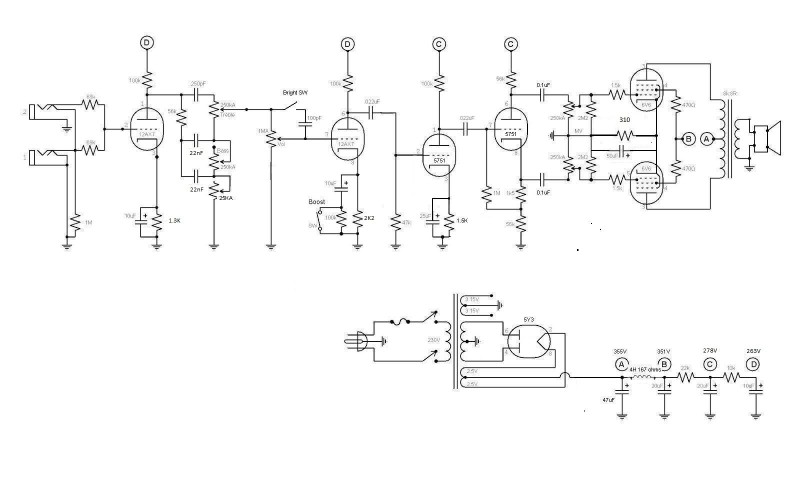

Mon montage étant le suivant, je peux dans ce cas tenter le coup entre la 2ème et 3ème triode

oui. Je n'aurais pas mis un PPIMV, car le PI en cathodyne n'aime pas trop être saturé... Sur un 5E3, je mets toujours le master comme un bête volume devant le PI.

Faudrait que j'essaie ça un jour, mais dans le cas de mon ampli je n'ai pas l'impression que ça pose problème

bonsoir les amis,

Mon 5E3 est terminé

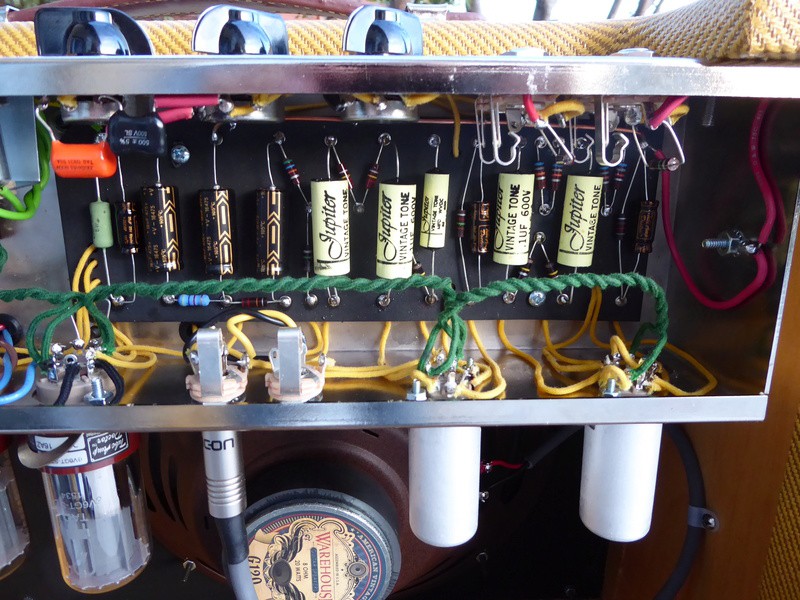

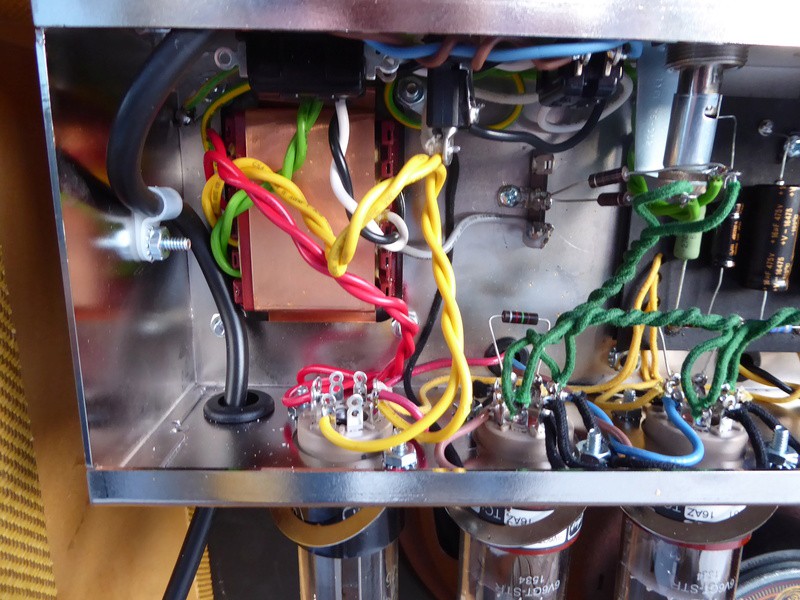

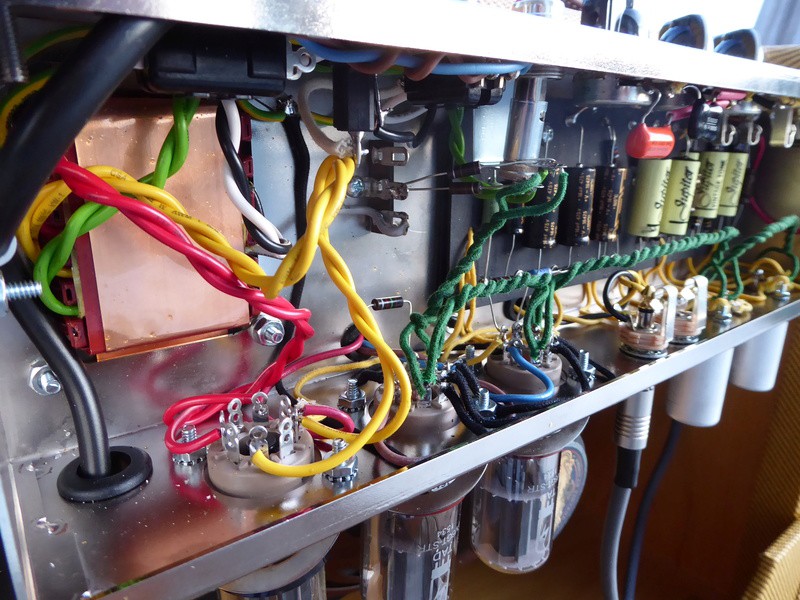

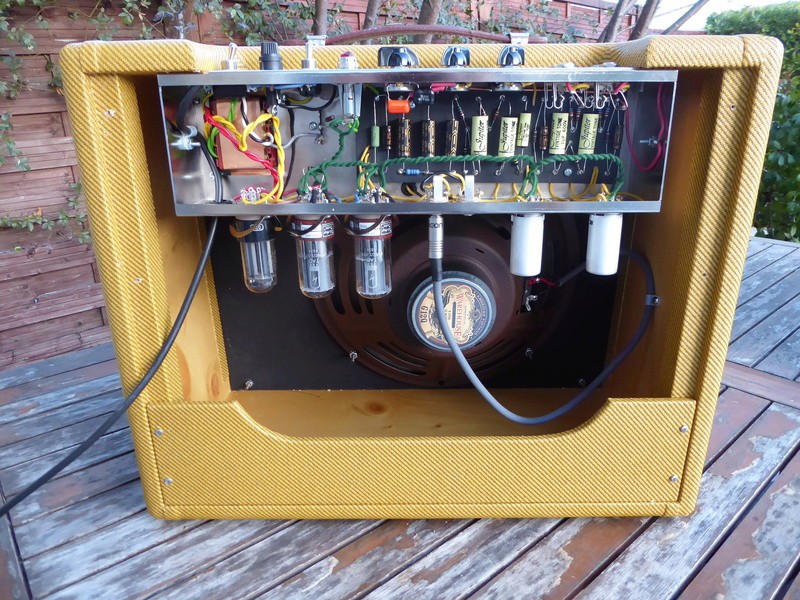

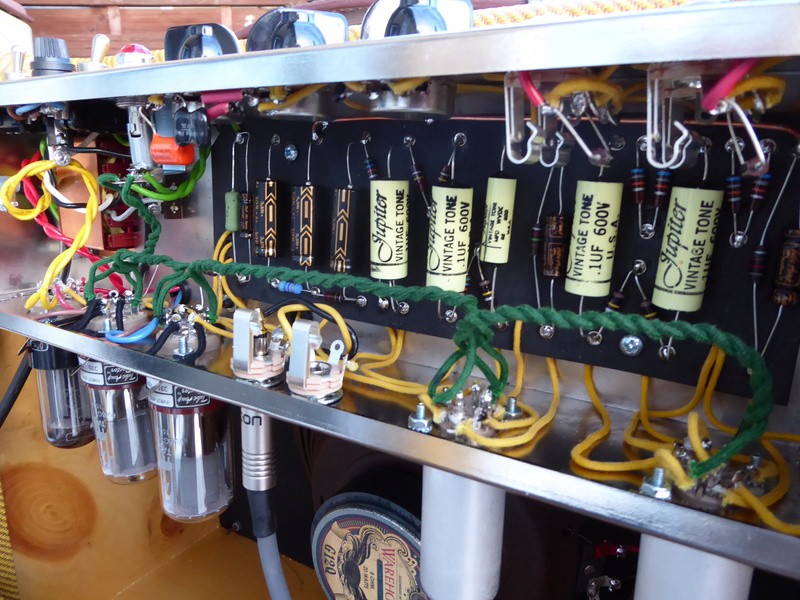

Quelques photos du petit bonhomme :











Comme pour mon 5F2, c'est basé sur un kit TAD avec quelques petits upgrades (condo de couplage Jupiter, sockets de tubes Micalex, bus de masse et première résistance de voltage drop en 2W au lieu de 1/2W, n'est-ce pas oldamp ? )

J'ai installé un WGS G12Q (8 ohms, 20W, 95dB)... ça permet d'exploiter les 15W du 5E3 assez facilement mais je me demande si ça va suffire dans mon groupe de compos rock où les autres jouent comme des sourds

Sinon, ça sonne très bien... overdrive à partir de 3 au volume comme prévu

Shaggy_2_dope super
si je peux me permettre je pense que tu peux un poils améliorer ton montage
du coté du pt tu peux essayer de raccourcir un peu les fils et en l es écartant un peu les un des autres aussi .
et tu a fais je pense une boucle de masse a l input en ne respectant pas le layout .(fil rouge et jack non isolé)
a voir en attendant que oldamp mette les pantoufles
les fil jaune a écarter un poils si tu peux mais c'est vraiment histoire de t embêter
bravo pour ton amp

merci PiPiRoSe
pour le jaune du PT, c'est clair, je vais y remédier.
Pour la boucle de masse, tu peux approfondir ? Je n'ai effectivement pas respecté le layout d'origine du 5E3 (sur lequel est basé le layout de TAD en fait). Je me suis inspiré des schémas modifiés de robrobinette et d'autres mods qui visaient justement à réduire les problèmes de masse et de hum dans le 5E3 (bus de masse côté préamp + jacks reliés via le fil rouge à droite ; point de masse à côté du PT pour la partie puissance). Les 2 grounds des jacks du haut sont reliés directement à la masse. Par contre les grounds des jacks du bas ne sont pas reliés au bus de masse.

A priori ça a marché car il est ultra silencieux.

J'ai oublié de préciser : 12AY7 GE NOS en V1, 12AX7 Tung Sol NOS 50's en V2 et TAD pour le reste

alors la ou j ai le doute c'est sur le point de la r de 820 ohms et condo de 25uf (les premiers composant du circuit pour la cathode) je pense que ya une boucle .
sur le layout de tad c'est bien foutu pour pas avoir de boucle justement car mis a la masse avec le jack non isolé déjà mais tu a mis toi un fil rouge de ce point j ausqu au jack et du jack a ce point de masse alors qu un simple petit bout de câble entre ce point et le jack aurait suffi (comme sur le layout quoi)

si c'est bien la cas ça ne pourra qu être mieux sans enfin c'est mon avis attends d avoir la confirmation du patron

Ah non ça doit être une illusion d'optique ! Il y a une liaison entre 820/25 et le point de masse à droite + les grounds des 2 jack du haut avec ce même point de masse. Rien d'autre
Pas de retour des jacks vers le bus.

(t'as vu c'est dimanche, le patron est toujours pas levé )

j ai plus que le doute quand meme
dessine avec le layout de tad ton câblage et je vais comprendre mon erreur ou toi tu comprendra la tienne

avec paint a souri levé ça prends 3s

regarde ce que j'arrive à faire avec paint



étant entendu que preamp ground c'est le point d'ancrage dans le chassis.

je pense que tu na pas besoin du fil rouge entre les 2 points g et de ce point g a la masse non plus car déjà en contact avec le châssis et les jack non isolé .
si ta le courage de faire le ptit test defait les 2 fils et regarde au multi si ta toujours le contact
c'est ce que je ferais

je suis pas habitué au fender donc j ai surement plus de mal que certain
mais vu que tout le monde est o lit

OK je vois ce que tu veux dire. Et effectivement j'ai la mise à la masse sans les 2 fils rouges.
En fait c'est un peu comme sur certains montages où le cul des potards sont reliés tous entre eux.

En tout cas merci pour les remarques !
