Des pb de cablage ? D'électronique ? Posez vos questions ici

salut Balou
en fait la configuration est déjà en place mais je n'arrive pas à la dessiner pour m'en rappeler vu la longueur des câbles et je voudrais tester une autre configuration plus simple en pouvant reprendre l'ancienne :
- Manche double format simple
- milieu simple
- chevalet double
Manche et chevalet splittable par le seul bouton de tonalité qu'il y ait.
merci !!

@outmax : si le hot était relié au capot micro, tout serait à la masse, donc rien ne marcherait.
A mon avis c'est le fil de masse (ou la bobine correspondante, ou le fil central qui va à cette bobine) qui est sectionné. En mode double il n'y a plus de continuité et pas de son. En split le point central est relié à la masse et tu as une bobine en fonction donc du son.[/quote]

Tout juste ! En fait il y a deux fils qui ont été sectionnés, l'un pour le hot de sortie et un autre que je ne voyais pas...et qui devait être soudé sur le chassis pour la masse. Y' a plus qu'à remettre ça en ordre

Il faut que tu partes sur ce genre de schéma :



Attention, les codes couleurs SDuncan sont différents de ceux de DiMarzio. Il te faudra faire une conversion :


En fait tu as juste à relier les fils hot (rouge chez DiMarzio) et masse (vert) de ton nouveau micro comme celui d'origine. Ensuite tu soudes les deux fils centraux (noir et blanc) ensemble sur le pushpull et idem pour ton micro double de l'autre côté du pushpull, puis tu fais une liaison entre les deux côtés du pushpull fermé et la masse, comme sur le schéma.
Bref, tu n'as à t'occuper que des 4 fils à switcher à la masse via le pushpull.

salut
merci Balou
merci pour les infos
en fait je me suis mal exprimé. Je suis en double/ format simple, simple, double avec tone en split et c'est ce schéma là que je cherche (qui du coup ressemble énormément au tien je crois, j'y suis passé à côté en cherchant sur d'autres sites..la différence c'est le push pull sur le tone au lieu du volume). Je tente en fait à mettre un simple en manche pour tester le son et me rapprocher d'une strat, (noir sur masse du volume et blanc sur le sélecteur?) c'est un métieur tout ça...

Tu mets ton simple à la place du double format simple sans t'occuper du split et basta.
Pas besoin d'un schéma pour ça.

merci Balou, bonne journée

Bonjour à tous,

Je viens vers vous car je butte sur un câblage...
J'ai monté un humbucker Di-Marzio DP100 Super Distortion sur une Jackson Adrian Smith.
Config strat HSS, selecteur 5 positions, 1 vol, 1 tone.
J'ai respecté le cablage Standard humbucking Di Marzio (rouge sur selecteur, noir/blanc ensemble, vert/tresse à la masse.)
J'ai un problème en position intermédiaire (bridge/middle) que je n'avais pas avec le micro d'origine: le son est tout aigrelet, sans puissance, pas de basses... on dirait un son hors phase?
Aucun soucis sur les 4 autres positions.
Une idée???
Je suis sur que c'est tout con mais...
Merci...

Inverse les 2 fils du DP100 ...

Ok j'ai trouvé entre temps.
J'ai inversé le rouge et le vert.
Merci.

Bonjour,

Je viens de tomber sur un dossier

expliquant comment construire un schéma de câblage, c'est bien foutue mais bien technique aussi, j'aurais voulue contacter l'auteur directement mais je ne sais pas comment faire.

J'ai pour projet de monter deux micro double dimarzio activator 8 sur une Ibanez S8QM, je reçois bientôt les micro et j'aimerais avoir des possibilité de switch non conventionel à savoir de gauche à droite (neck ===> bridge) :

Neck Double
Neck simple
Neck double + Bridge simple
Neck simple + Bridge double
Bridge double

Le tout avec un volume et une tonalité et un switch 5 positions

En suivant le dossier trouvé sur guitarzine dont le lien est en haut, j'ai réussi les premières étapes mais c'est pour ensuite relier tout ce montage sur le switch que je galère. Je me demande dans un premier temps si ce schéma est possible et ensuite faut-il modifier mes potards et mon switch d'origine.

Quitte à faire ce montage, j'aimerais en profiter pour recâbler l'ensemble et optimiser l'isolation car les montages d'origines des guitares sont comment dire... moyen !

Voila, Merci d'avance pour vos réponses, j'ai conscience que le sujet est traiter mille fois par jour mais je ne trouve nulle part des schéma de montage expérimental pour me débrouiller seul, du coup votre aide est la bienvenue !

Bonjour à toutes et à tous.


Je suis en plein projet de customisation d'une guitare.

Au niveau des caractéristiques, il y aura un micro simple en position manche, un humbucker en position chevalet (DiMarzio DP161 Steve's Special), pour le micro manche je reprends le micro simple d'origine INFS1 pour le moment.

2 volumes (1 par micro) 1 tonalité, un sélecteur 3 positions (type telecaster). L'idée étant de faire un killswitch en associant un volume à 0 et en jouant avec le sélecteur.


les potards sont des 500K (comme ceux d'origine la guitare était une HSH),


Ma question est: peut avoir une tonalité générale, soit un seul potard de tonalité pour les deux micros, cad y a t il un raccordement spécifique où l'on se contente de faire arriver les fils des deux micros aux même point ?

Je précise que c'est mon premier projet.


merci pour votre coup de main.

oui, c'est possible.

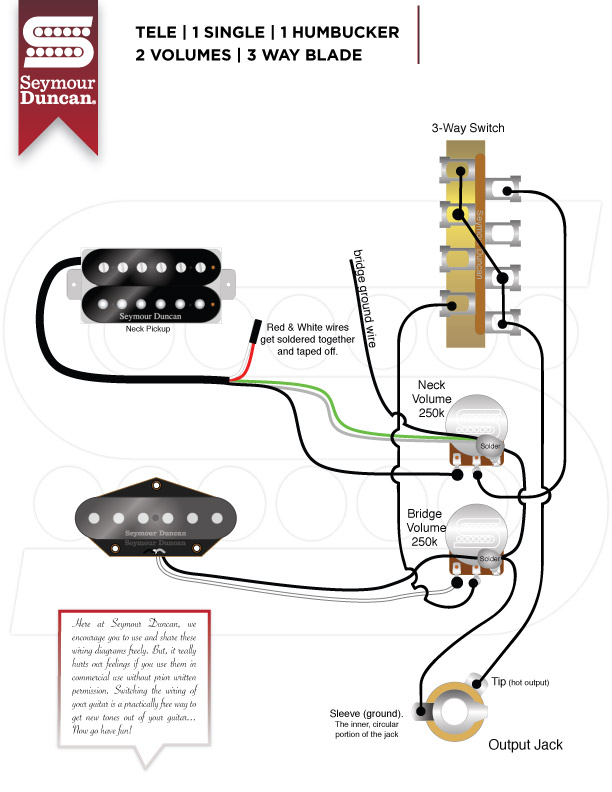

il n'y a pas exactement le schema sur le site seymour duncan, mais ca ressemble a ce:

voila, je l'ai trouvé ailleurs:

au poil!


je te remercie beaucoup!


j'avais vu sur SD.

Bonjour !

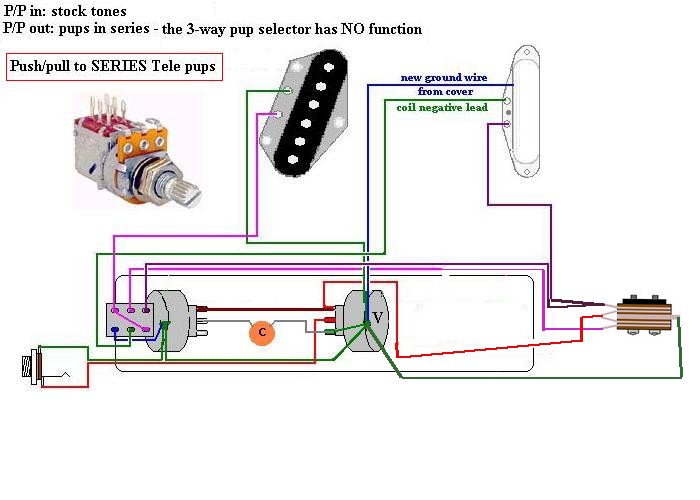

Quelqu'un saurait-il me transformer le schéma ci-dessous en l'adaptant avec un switch 3 positions de type Gibson ?



Merci !

Est-ce que ça, ce serait OK ?
