Des pb de cablage ? D'électronique ? Posez vos questions ici

Sur ma Classic 50 j'ai le Dimarzio dp 100 en bridge et le PU d'origine en neck; sur une de mes 2 Strat Standard Mex, j'ai le SD Hot Stack en bridge et un Fender CS 54 en neck. Dans les 2 cas, ça donne un bon rendu, on sent bien les 2 micros B et N en même temps.
Sur ma Standard, je n'ai pas de push pull, j'ai transformé le Tone 2 en volume pour le neck.

Oui apparemment, je dis bien apparemment car le cablage de la photo est un rien bordélique, tu es bien en 16 ohms !
Pour ce qui est du schéma en dessous, c'est bien un câblage 4 ohms, pas de souci tu peux y aller !
Au cas ou, va jeter un oeil ici, j'ai fait un topic spécial sur ces câblage 4x12 et 2x12…
https://www.guitariste.com/for(...).html

Au pire tu prends ton multimetre pour vérifier ton cablage avant d'envoyer la sauce.

Merci beaucoup, je m'y colle cet après-midi. Je n'ai pas de Voltmètre, mais je devrais m'en sortir. Je poste la photo quand ce sera fini. Vous me direz ce que vous en pensez.
Merci encore.

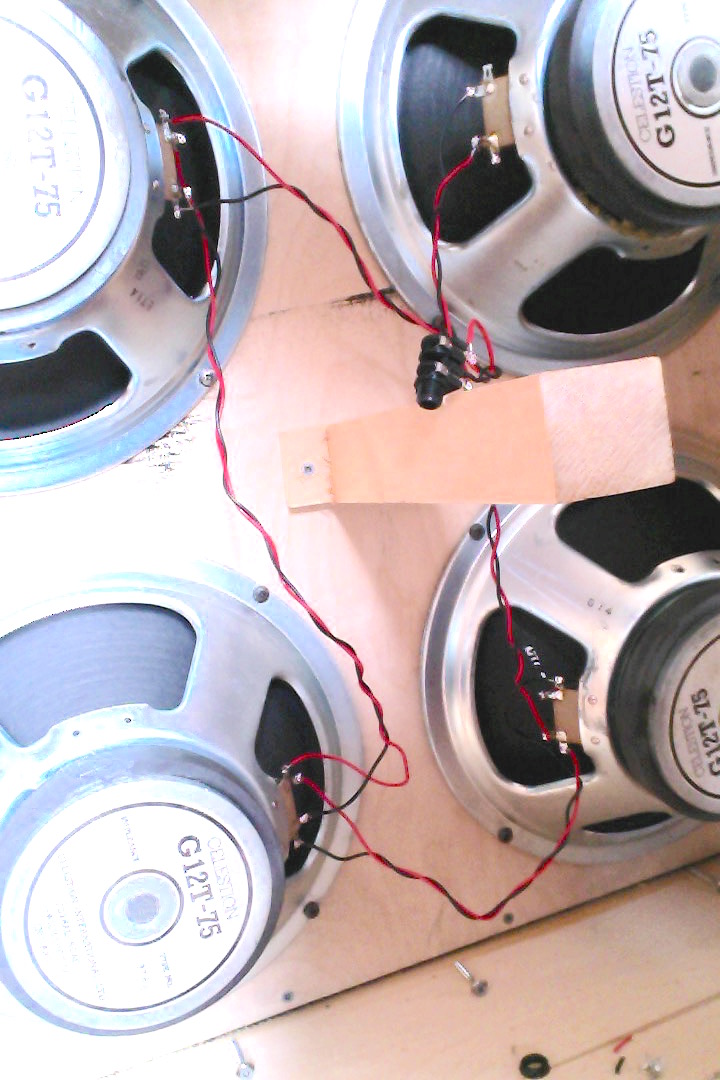

Après deux cloques, voilà le résultat >



Je vais voir si un ami à un voltmètre, mais j'ai suivi à la lettre le schéma, donc bon...

C'est un ohmmetre qu'il te faut, il y en a sur tous les multimetres , tu n'en as pas ?

On ne peut pas dire, car on ne voit pas les fils derrière le tasseau. Si les fils du HP haut-gauche vont bien vers le haut-droit uniquement, et si celui qui part du jack va vers le bas-droit, c'est correct.

Par contre, tes fils me semblent bien légers pour une utilisation HP.

On m'a prêté un multimètre cet après-midi, mais il n'y a plus de pile et je n'ai pas de tournevis assez fin pour ouvrir le boitier afin de remplacer cette pile! Gné!

J'ai suivi ce schéma à la lettre, Balou, donc les fils du HP haut-gauche vont au HP bas-gauche, qui vont au bas-droit et monte au haut-droit.



Mais je vous dis ça quand j'aurai récupéré un tournevis...

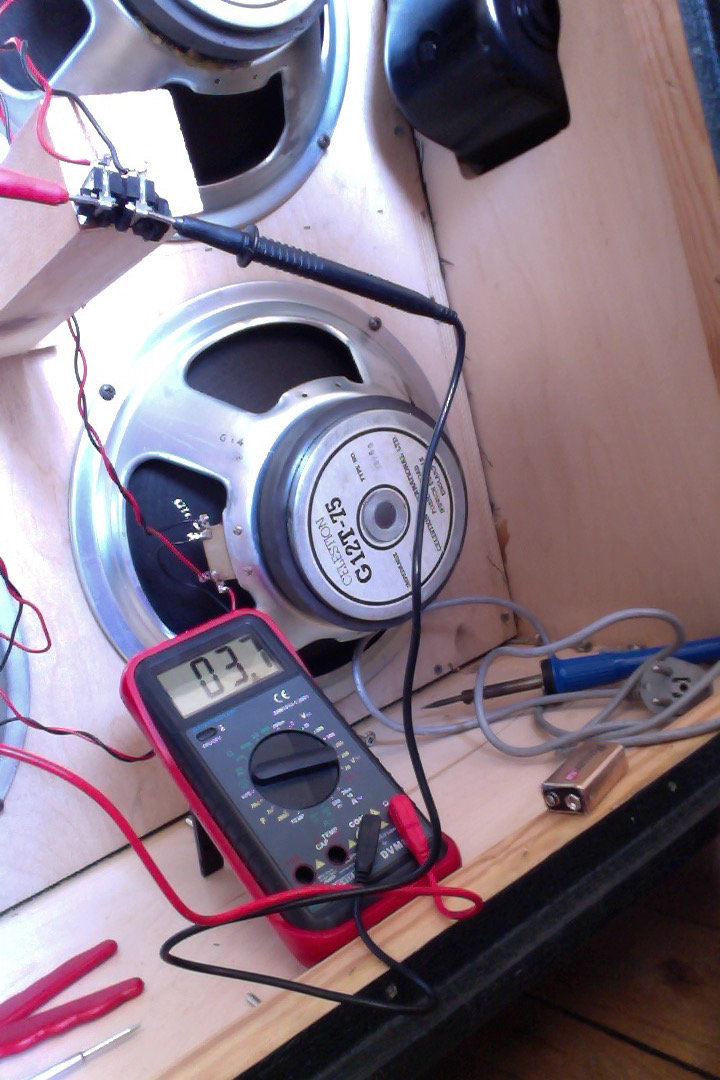

Et hop là! Plus qu'un câble HP de bonne facture et un transfo en 240V et on est bon.

Bonjour à tous

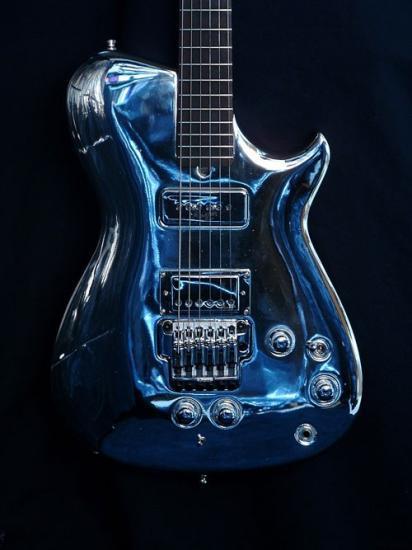

Je cherche simplement un Schémas d'un câblage pour ma chrome bomber like


Je trouve pleins de chose sur le net mais rien de bien similaire à ce que je veux

Ma config
Micro Brigge Nailbomb avec 4 fils
https://bareknucklepickups.co.(...)lbomb

Micro Neck P90 seymour Avec UN SEUL FIL (est ce normal ?)

Un Switch 3 position à la gibson toggle
Une volume ( quel résistance prendre ?)
Une tone ( même question)
Une sortie Jack sur le devant de la guitare

Merci à vous

PS: Je ne cherche pas à splitter les micros

Petit soucis sur ma PRS :
J'ai du faire une boulette lors du changement d'aimant.
j'ai changé la barre puis tout réinstallé....et le micro neck ne fonctionne plus en mode Humbucker :-(. Il fonctionne en split par contre...
J'ai re-démonté le micro et je ne vois rien de particulier. A priori je n'ai pas touché les bobinage car dessous la barre d'aimant. A moins qu'il y ait un peu de soudure qui ait coulé depuis le capot ?

Arf c'est la galère. En regardant de plus près, le hot (fil couleur noir) s'est détaché à 1cm des bobines. Je l'ai soudé à nouveau, mais cela ne marche pas mieux ... Le micro ne marche que en split, c'est bizare. Pourtant j'ai bien la gaine du hot qui est soudée au bati du micro et le fil blanc du split solidement attaché vers les bobines. Une idée ?

J'aimerais essayer un simple sur mon ibanez 440R mais pouvoir faire une opération réversible, donc... auriez vous le cablage pour une configuration SSH avec un micro manche Di marzio double en format simple et push pull sur le micro manche et chevalet?
Merci aux spécialistes!

@paddypat : je n'ai pas compris ta config, ce n'est pas clair. Comment veux-tu splitter deux micros sur une config SSH ? Tu veux "essayer un simple" ou un double ?

@outmax : si le hot était relié au capot micro, tout serait à la masse, donc rien ne marcherait.
A mon avis c'est le fil de masse (ou la bobine correspondante, ou le fil central qui va à cette bobine) qui est sectionné. En mode double il n'y a plus de continuité et pas de son. En split le point central est relié à la masse et tu as une bobine en fonction donc du son.

salut Balou
en fait la configuration est déjà en place mais je n'arrive pas à la dessiner pour m'en rappeler vu la longueur des câbles et je voudrais tester une autre configuration plus simple en pouvant reprendre l'ancienne :
- Manche double format simple
- milieu simple
- chevalet double
Manche et chevalet splittable par le seul bouton de tonalité qu'il y ait.
merci !!
