Hello, je tente ma chance ici devant une énigme que je n'arrive pas à résoudre :-)
J'ai voulu me lancer dans le câblage de ma strat pour la première fois, avec un kit de micros asyllum pickups.

Dans l'ensemble tout fonctionne bien pour le switch et pour le volume, par contre mon potard de tone 1 ne joue que sur le micro manche, et mon tone 2 ne joue que sur le micro middle. Je n'ai donc pas de tone sur le micro chevalet.

Et évidemment je viens de recorder avec des élixirs neuves... Quelqu'un aurait une idée de ce que j'ai mal fait par hasard? :-) merci !

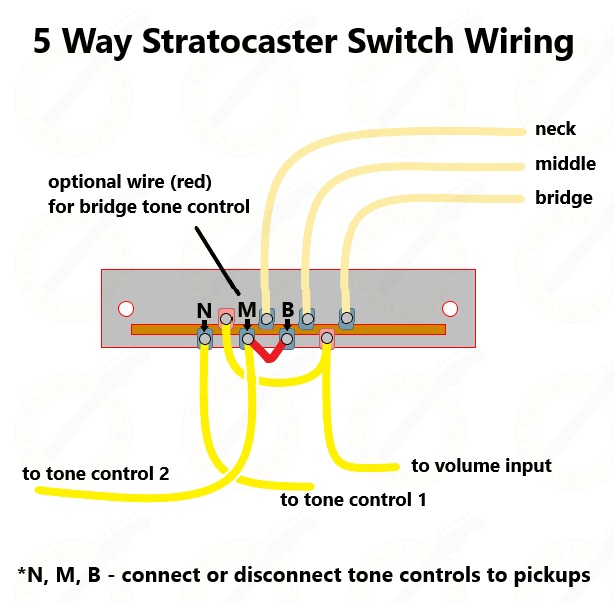

Salut. Tu as tout bien fait. Il n'y a pas de contrôle de tonalité sur le micro aigu d'une stratocaster, mais tu peux ponter la tonalité du micro milieu pour que son potentiomètre agisse également sur le micro chevalet (le câble rouge sur le dessin suivant ):

Génial! merci beaucoup !!

Salut,
Après avoir fait des recherches sur le net, j'espère trouver une réponse à mon problème ici.
J'ai 2 guitares des années 60's, une Hofner et une Teisco sur lesquelles j'aimerais mettre un Toggle ou un Switch 3 positions.
Le problème c'est qu'elles sont assez fines donc il n'y a pas la place pour un Toggle switchcraft classique.
Est-ce que vous connaissez des alternatives avec des toggle ou switch de qualités ?
Merci d'avance!

Même un toggle à angle droit comme sur les SG ?



Sinon tu peux utiliser un mini switch

Merci !
Sur la Hofner le Toggle à angle droit devrait faire l'affaire.
Mais la Teisco est vraiment fine, donc peut être le mini Toggle.

J'ai vu qu'il existait aussi des short Toggle ou toggle à douille courte. c'est la même chose que les mini ?


https://www.franceguitare.fr/f(...)-AfaE

https://www.thomann.de/fr/allp(...)w.htm

Ma réponse ne va pas résoudre ta recherche, mais pour info la "douille courte" est la longueur de la partie filetée sur laquelle vient se positionner l'écrou de serrage du sélecteur. Long sur une Les Paul pour traverser toute l'épaisseur de la table, court sur une SG.

Le mieux pour toi, c'est d'aller sur le site de Switchcraft et consulter les documents pdf qui indiquent les cotes de ces sélecteurs :

https://www.switchcraft.com/se(...)ches/

Non c'est une erreur d'appellation. C'est un Short Frame Toggle, avec donc un corps plus court. La version longue a un corps de 38,8mm contre 23,5mm pour un court (ça reste plus long qu'un modèle asiatique , un modèle à angle droit ou un mini-switch). D'ailleurs, le Short Frame a un pas de vis plus long que la version longue ou à angle droit.

Pour un info, le modèle à angle droit fait 21,3mm , le mini-switch lui n'en fait qu'une quinzaine (mais vaut mieux avoir un peu plus de débattement pour le régler plus bas et avoir moins de pas de vis qui dépasse sur la table car il est assez long)

Merci pour vos réponses!

J'ai juste une dernière question, est-ce que le Toggle à angle droit fait et le mini-switch sont aussi solide et performant que le Toggle "classique" ?

Le modèle à angle droit oui, c'est techniquement le même que les autres, ce n'est que la disposition des lamelles qui change.
Pour le mini-switch je dirais que ça l'est moins mais ça va aussi dépendre du fabricant.

Les mini switch en selecteur micro peuvent provoquer du bruit lors du changement de position en coupant brievement le signal (il est très rare qu'ils soient mbb 'make before break' alors que les toggle le sont par construction). De plus ils ne permettent generalement pas de commuter 2 micros ensemble (ils sont off en position centrale).. à moins de trouver un modèle spécifiquement fait pour ça...

On en trouve sur ESP et Music Man, et pour en utiliser moi même je n'ai noté aucun soucis à ce sujet. Bref, il n'y a aucune difficulté à en trouver en on-on-on.

Tout à fait tu as raison

Encore merci pour toutes vos réponses!

Maintenant j'aimerais m'acheter un Toggle à angle droit, 2 mini switch/toggle on/on/on et un Toggle à douille courte.
Mais c'est difficile à trouver... vous achetez sur quel site en général ?
Est-ce qu'il faut prendre du Switchcraft pour une bon rapport qualité/prix ou il y a d'autres bonnes marques ?

Switchcraft est la référence mais tu peux utiliser du MIJ si tu veux payer moins cher (pour un peu moins bon évidemment).

Pour les mini switch, les top qualité (Knitter, NKK ...) se trouvent sur les sites spécialisés (Mouser, RS et cie) mais ça coute une blinde avec les frais de port et l'importation.

Sinon, soyons sérieux, ce n'est pas difficile à trouver, ce que tu cherches est vendu sur la plupart des sites de pièces guitare. A la limite, on trouve moins souvent le mini switch mais quand même, faut ne pas avoir cherché pour n'avoir rien trouvé.
Bref, vas voir sur emma-music, ils vendent toutes les variantes de ce dont tu as besoin.
Fait attention, certains switch sont vendus sans embouts, et vérifie que la longueur de filetage soit suffisante par rapport à l'épaisseur du bois sur tes guitares. Si le filetage n'est pas assez long il faut prendre des "deep nut" avec filetage adapté au modèle de switch évidemment.

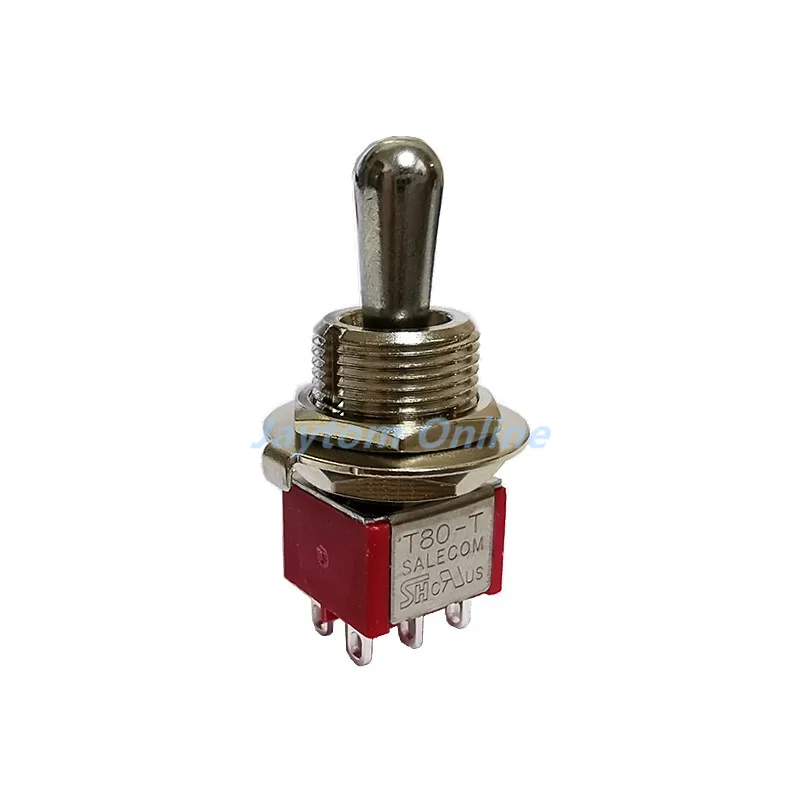

Pour du mini switch à bon rapport qualité/prix (1/3 du prix emma) t'as les Salecom :
https://fr.aliexpress.com/item(...)o2fra
