Photos de vos pédales DIY

Salut à vous,
Je me suis 'enfin' lancé dans les pédales DIY, je sens que je vais vite choper le virus.
Je me suis fait une petite ZVEX Woolly Mammoth (fuzz basse)


Et je veux me faire une clone Ibanez TS-808
Pardonnez-moi je suis une buse en électronique, j'aimerais une petite assistance. J'ai tous les composants qu'il faut, je compte suivre le schéma ci dessous

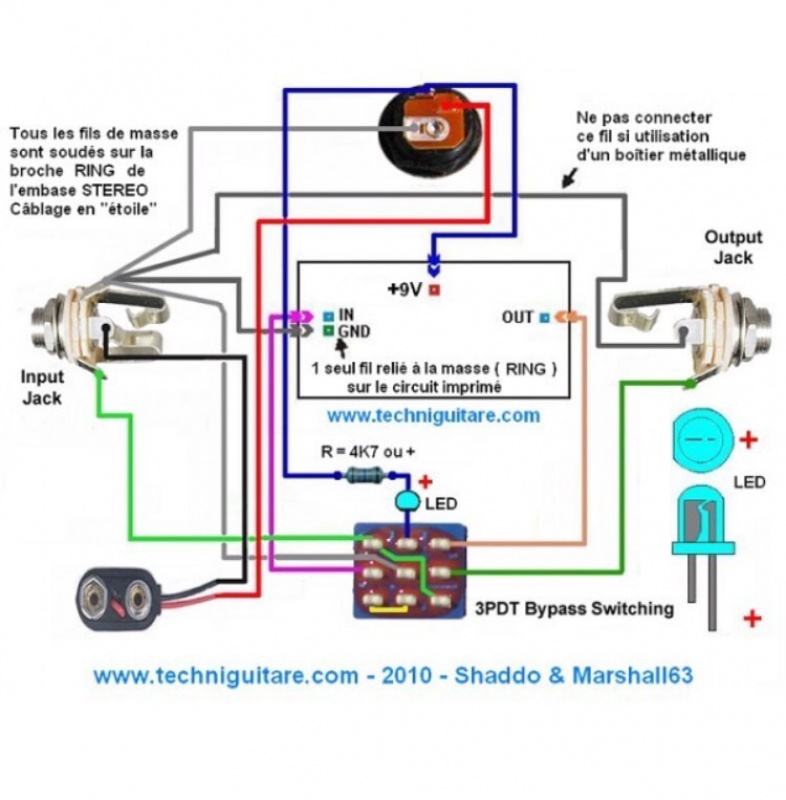

Mais j'ai une question à la con... je ne vois pas trace du commut d'enclenchement, comment on fait ça? Directement en série entre le + du jack entrée et le circuit sur la borne 'input'? Ca doit être tout bête mais je ne trouve pas de vue du câblage complet, avec jacks/commut/led...
Merci d'avance!

Tu trouvera ton bonheur ici

http://tagboardeffects.blogspo(...).html

Bon montage !

Ah bah voilà, c'est cool ça, merci !

You're welcome

tu melanges des choses qui n'ont rien a voir

je m'autocite:
- si tu fais des boucles de masse dans un ampli ca va s'entendre parce qu'un ampli est bourre de signaux d'alims qui rayonnent a l'interieur du chassis: l'alim 230V et le chauffage des lampes entre autres. pas besoin de 10 pedales avec ou sans ce fil pour entendre un ampli bruyant car mal concu

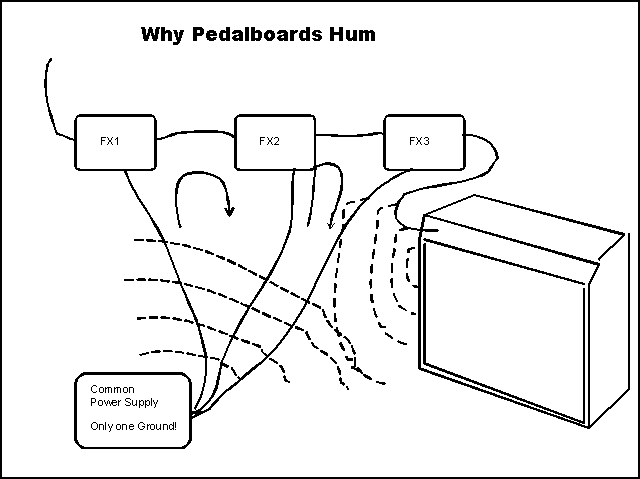

- de meme, le schema ci dessous explique pourquoi on a du buzz avec de alims guirlande et plusieurs pedales: les boucles de masse sont externes aux pedales, et independantes de ce qui se passe a l'interieur



j'en reviens a ce que j'ai ecrit: dans les pedales les boucles de masse sont trop petites, les champs externes sont arretes par le boitier metallique, et les champs internes trop faibles (car Alim en DC) pour generer un bruit audible

ben continue d en mettre si tu aime ca

j'aime surtout comprendre ce que je fais

ben on est pas d accords la dessus ...
ya pas de quoi faire 50 pages de blabla ,tu vas dormir cette nuit

Et là la version française sans boucle de masse

Va falloir ouvrir un topic de la masse s'il n'existe pas déjà!

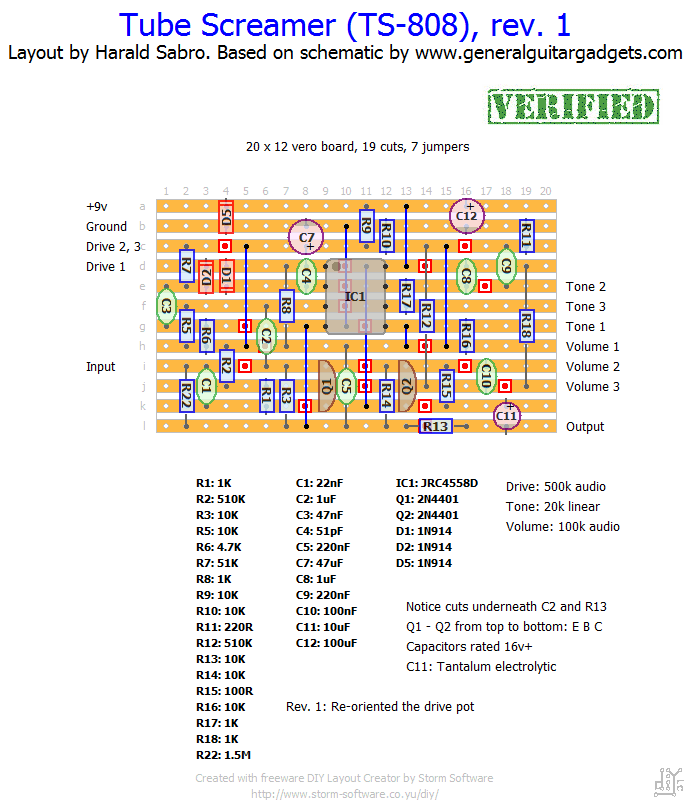

en tube screamer, je vais me faire ça…..

http://tagboardeffects.blogspo(...)l?m=1



uoi, j'adore les montages en PTP !!

profite en pour mettre un mkp ou truc du dtyle pour c11 avec la place que tu aura
et la resistance anti plop ^^

Pour la MASSE SECHE c'est là : https://www.guitariste.com/for(...).html

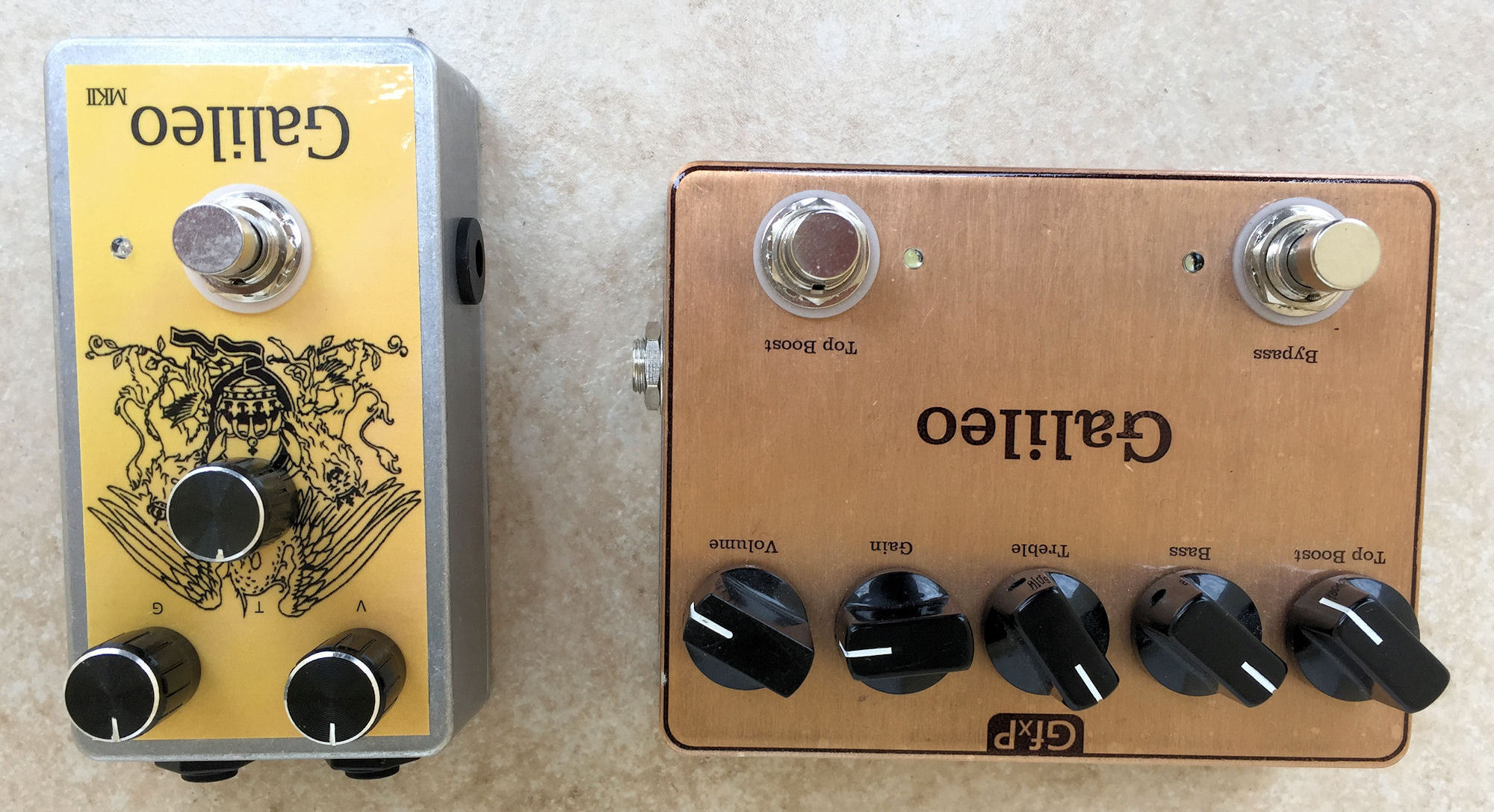

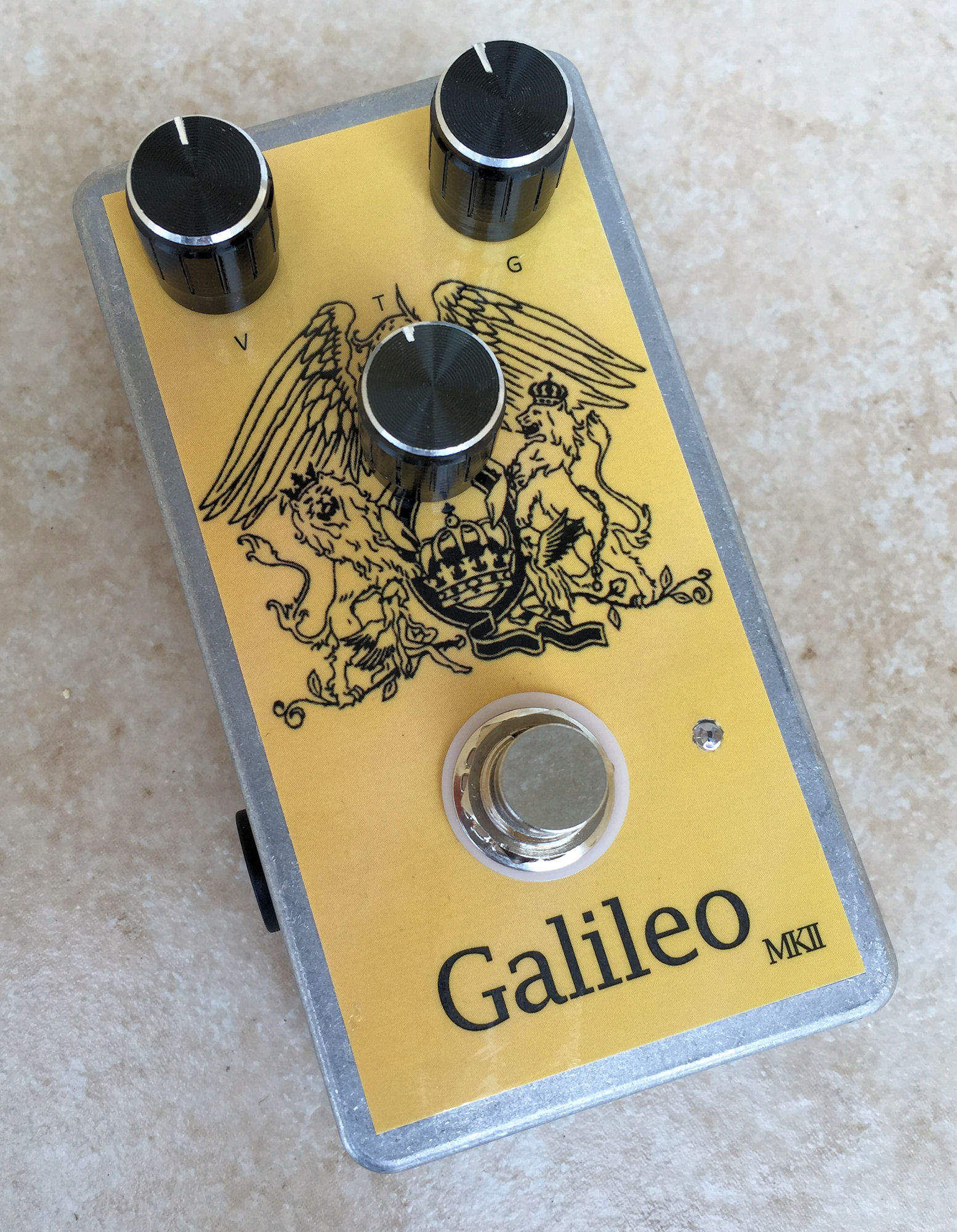

Catalinbread Galileo MKII ce weed-end

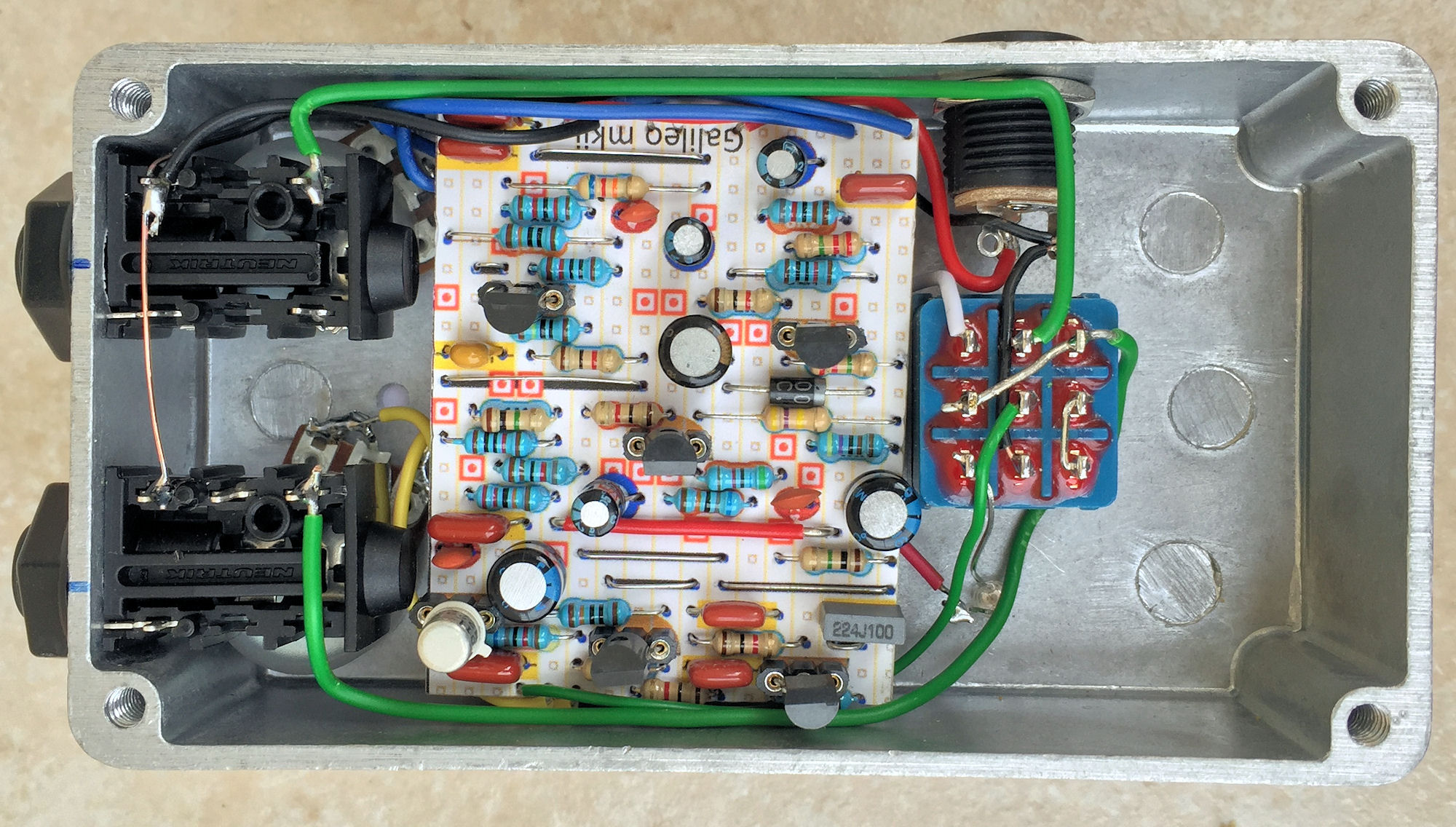

J'avais monté la 1ère version y'a quelques temps, j'en étais très content d'où l'envie de tester la MKII, et bien m'en a pris, c'est vraiment une super pédale !
Superbe crunch très tranchant à la Vox, sur mon AC15HW je dois quasiment couper le tone.
Gain à 0 on est déjà dans le territoire AC/DC, et en montant le niveau je me suis surpris à balancer des plans bien thrashy avec mon explo en EMG !
Essai en repet ce soir
La MKI devrait se retrouver assez vite dans la section vente...





Ne me demandez pas pourquoi casimage me fout la dernière à l'envers...

Superbe

De mon côté, je suis en train de me monter la Sansamp classic

On a le schéma de celle là ?

C'est pas hardcore avec tous les dip switches ? J'aimerai bien designer un PCB de celle ci un de ces 4 si le schéma est pas trop relou. C'est une pédale assez cool (surtout pour l'encombrement), et ça fait longtemps que je veux la tester. En plus, avec un bon PCB, il sera peut être possible de la caser dans un boitier plus petit
