Photos de vos pédales DIY

Rappel du dernier message de la page précédente :
J'ai la pink face qui est juste (il y a d'ailleurs des samples sur le topic dédié, qui sont fait sur un hiwatt custom 100 de 73).

Et la klon, aussi belle que très efficace (bien plus que la soul food, pour les avoir comparé)
ne quitte jamais mon pb, alliée à la plexi drive dans mon vieux plexi c'est
Fannysissy
Denis13 a écrit :
va falloir jouer du tournevis pour nous montrer l'intérieur aussi


volontiers!

Quand je vois vos réalisations, vous allez tous crever dans d'atroces convulsions en voyant mes guts

J'ai pris d'autres photos, mais restées à la maison.

Je vous enverrai l'interieur de celle à tube aussi, mais je vous préviens, c'est ultra-punk
Denis13
  • Denis13
  • Vintage Méga utilisateur
Chacun son style, tant que ça sonne
Fannysissy
Exacte.
mais pour le folklore je vous enverrai quand même une photo d'ici quelques temps
mifl
  • mifl
  • Custom Top utilisateur
  • #19
  • Publié par
    mifl
    le 08 Juil 2015, 13:25
Tiens ,celle a tube m'intéresse !!!!
Denis13
  • Denis13
  • Vintage Méga utilisateur

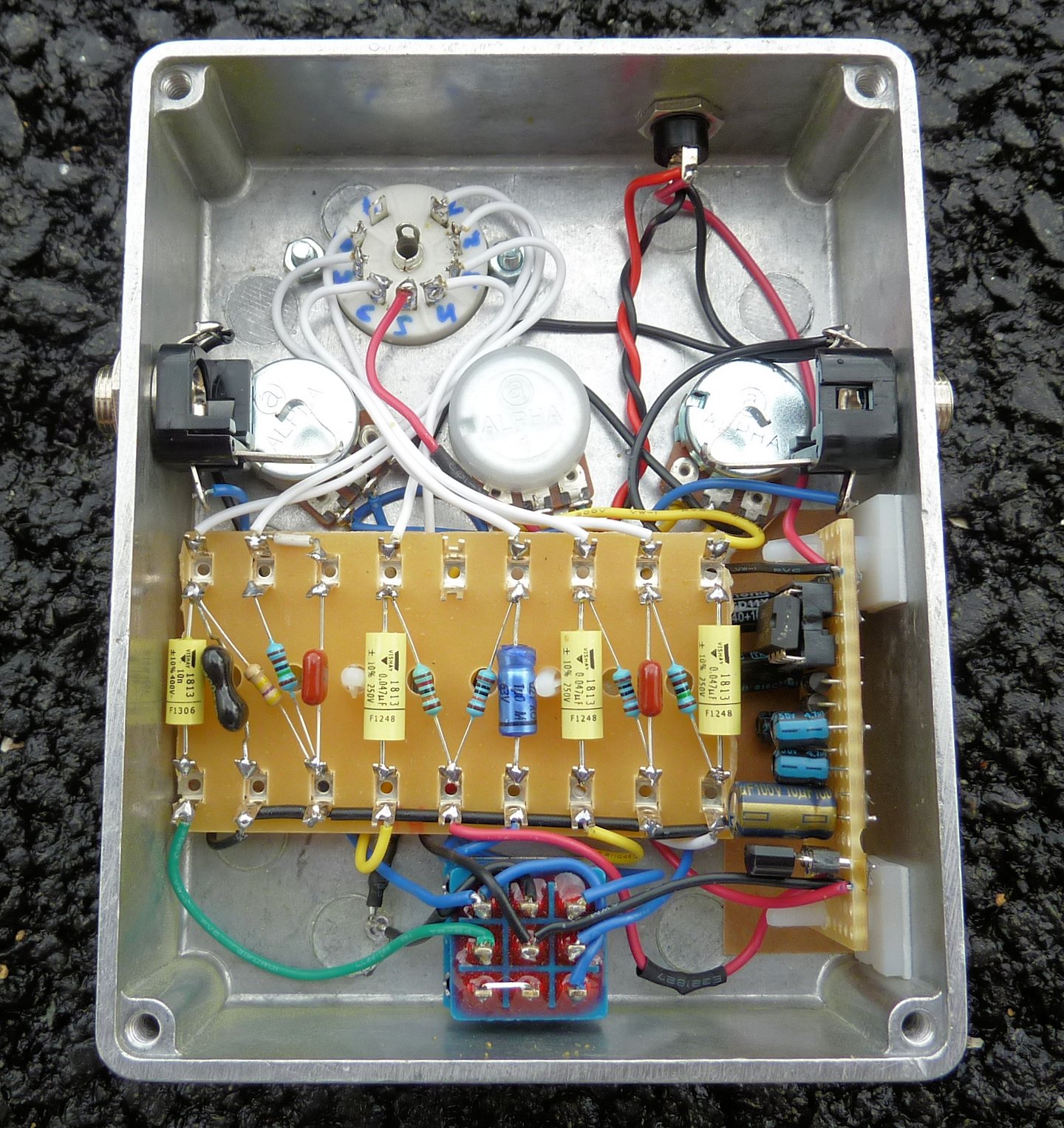

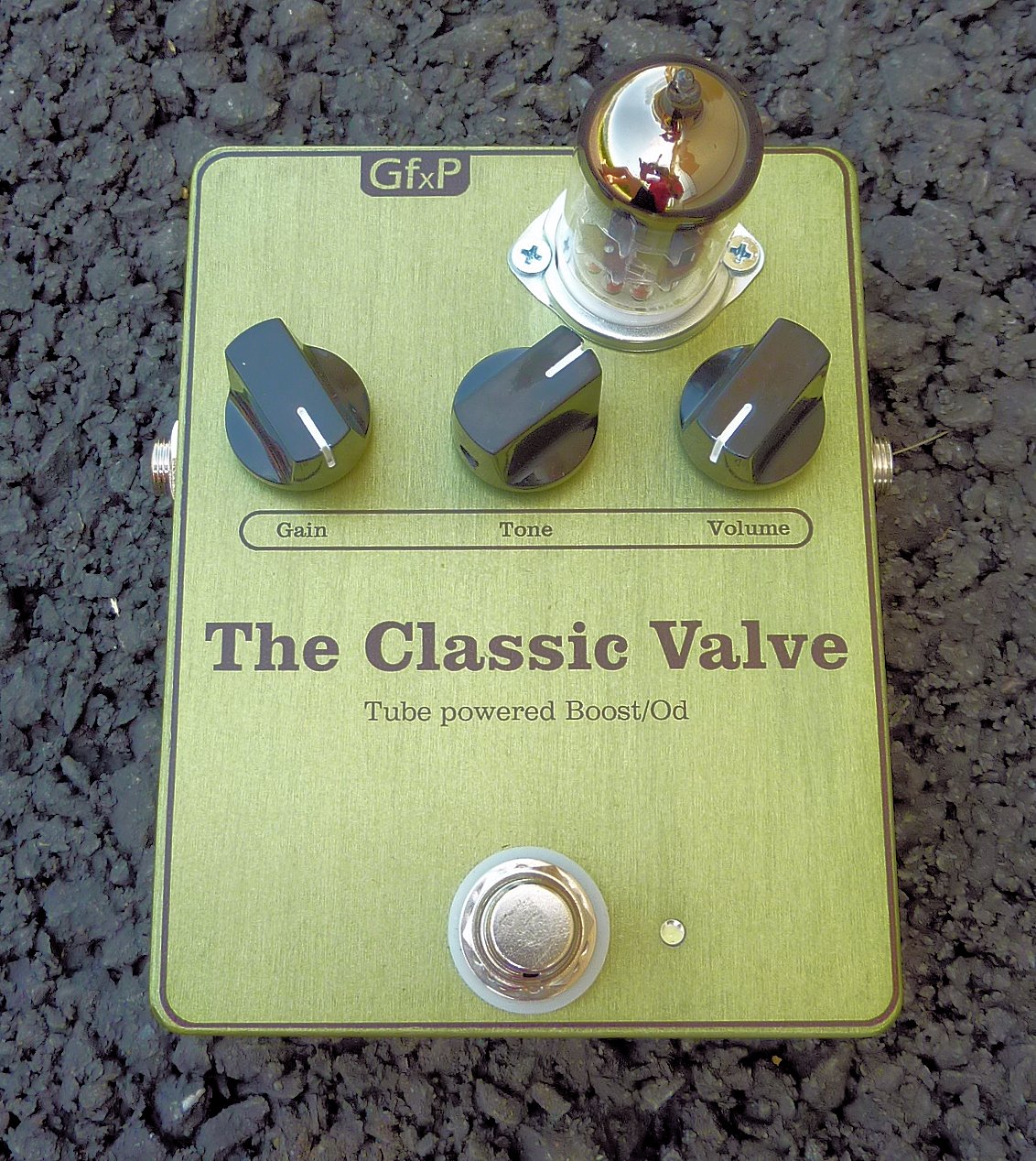

En parlant de pédale à tube j'ai fait ça il y a quelques temps :




Clean boost avec un très gros niveau de sortie, lampe alimentée autour de 35v à partir d'une alim classique 9v. Sonne super particulièrement avec une strat (moins convaincu avec des doubles)
benoi31
Sympa

L'intérieur alors :

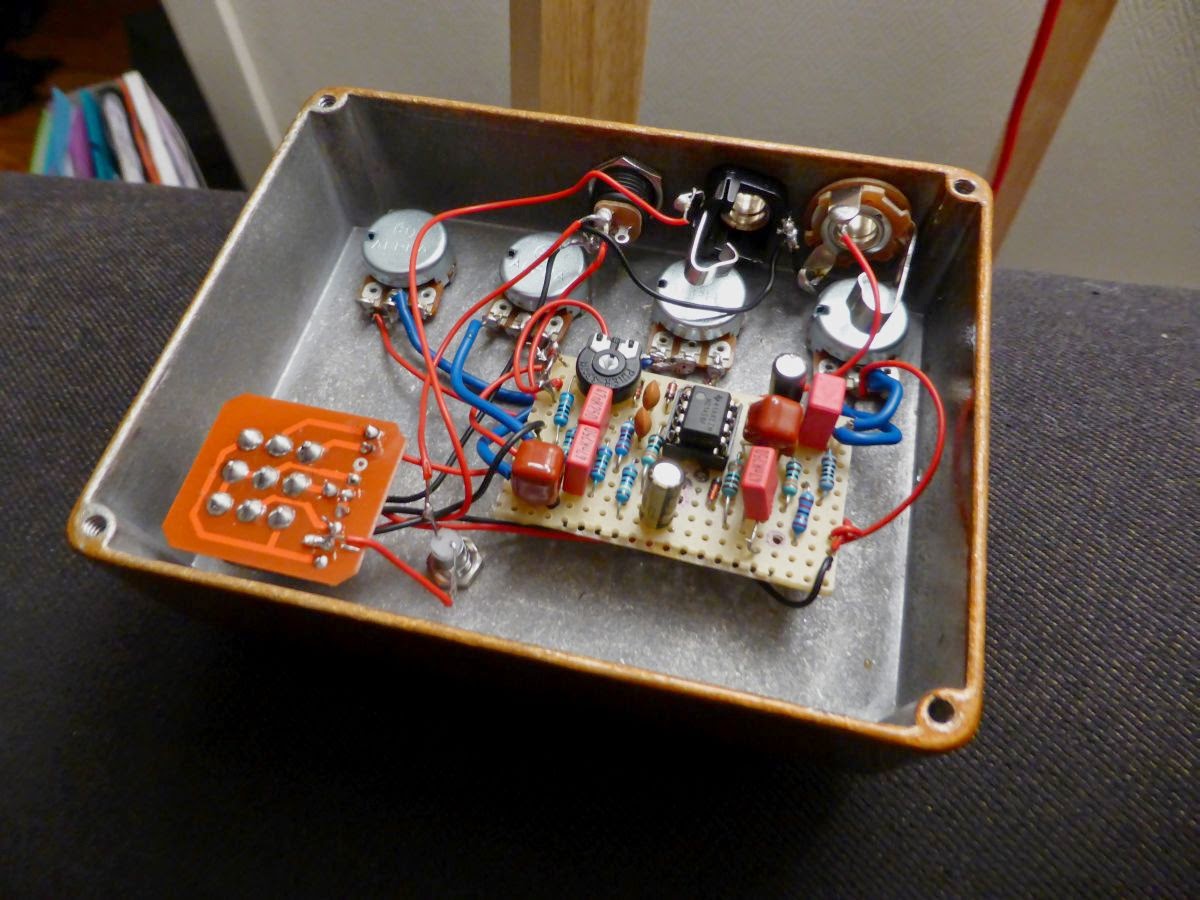

La Jan Ray

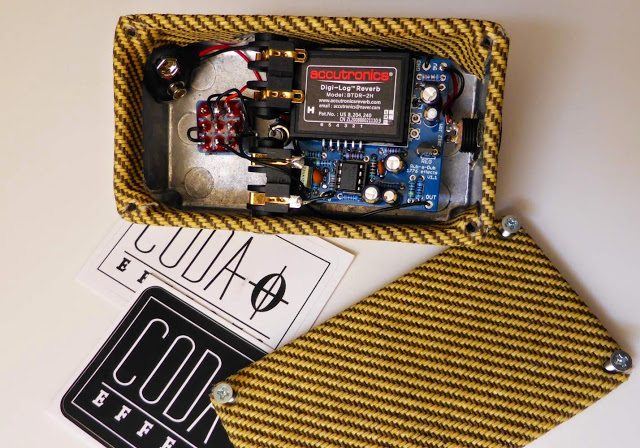

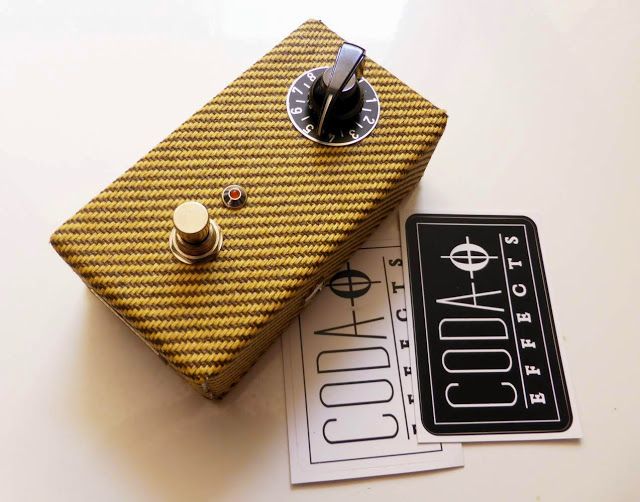

Une Rub a Dub reverb, reverb toute simple bien sympa de chez 1776 Effects

Fannysissy
Tout ça me donne vraiment envie de poster des guts de mes réalisations
Denis13
  • Denis13
  • Vintage Méga utilisateur
Fannysissy a écrit :
Tout ça me donne vraiment envie de poster des guts de mes réalisations

Denis13
  • Denis13
  • Vintage Méga utilisateur
benoi31 a écrit :

L'intérieur alors :
La Jan Ray
Tu utilises tjs un pcb pour le 3pdt ?
Je m'y suis essayé un moment mais finalement je trouve ça encore plus simple et rapide de faire les connections standard sur le switch

benoi31 a écrit :
Une Rub a Dub reverb, reverb toute simple bien sympa de chez 1776 Effects

Sympa la finition tweed.
J'ai le pcb de la version deluxe en attente sur mon atelier (avec le multiplex echo - les pcb de 1776 sont vraiment tops et bien pensés)
benoi31
Citation:
Tu utilises tjs un pcb pour le 3pdt ?
Je m'y suis essayé un moment mais finalement je trouve ça encore plus simple et rapide de faire les connections standard sur le switch

Finalement, je ne l'utilise plus trop. Ca fait plus propre, mais ça prend de la place, notamment pour la pile ça peut être embarrassant.
Et c'est tout aussi rapide de faire sans donc...

Le multiplex a l'air génial oui ! Par contre c'est un sacré projet, en ce moment, je préfère les choses simples !
Denis13
  • Denis13
  • Vintage Méga utilisateur
benoi31 a écrit :
Le multiplex a l'air génial oui ! Par contre c'est un sacré projet, en ce moment, je préfère les choses simples !

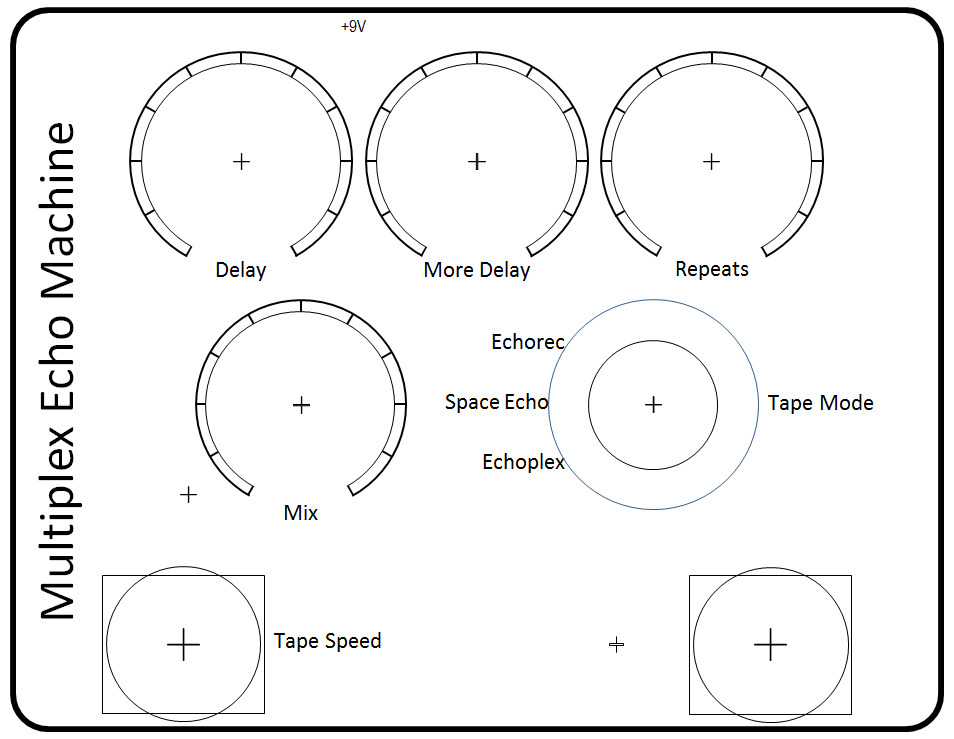

Pour le moment je n'ai que la déco du boitier qui est faite
Le reste attendra les vacances ou la rentrée

mifl
  • mifl
  • Custom Top utilisateur
  • #27
  • Publié par
    mifl
    le 08 Juil 2015, 20:02
Denis13 a écrit :
En parlant de pédale à tube j'ai fait ça il y a quelques temps :




Clean boost avec un très gros niveau de sortie, lampe alimentée autour de 35v à partir d'une alim classique 9v. Sonne super particulièrement avec une strat (moins convaincu avec des doubles)



JOLIE !!!!!!!!!!!!!!

Elle m'intéresse fortement celle ci !!!!!!

Tu t'es basé sur quel schema ?
geogeo68
si je ne m'abuse il s'agit de la Boob Tube

http://tagboardeffects.blogspo(...).html
très très propre comme toujours Denis
Où trouves tu les turret board?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
mifl
  • mifl
  • Custom Top utilisateur
  • #29
  • Publié par
    mifl
    le 08 Juil 2015, 22:42
Pareil,les turretboard !!!!😋😋😋

Quelle maitrise !!!
geogeo68
Allez je m'y colle,
bon les décos sont pas aussi propres que celles Denis ou Benoi,
mais ça sonne

une de mes préférée
Une Skreddy Lunar module Deluxe
Je l'ai faite pour un pote donc je me suis appliqué pour celle ci

ça sonne d'enfer






Une Dirty Little secret qui arrache sévèrement à base de J201 et de MPF4393
L'intérieur est plus propre que l'extérieure

déco à chier, à refaire


Intérieure correcte
c'était tendu mais tout est rentré



Un clone de Biboost FXamps
Excellente

j'ai passé pas mal de temps à retranscrire le pcb sur vero, rechercher les valeurs etc.
du coup j'ai eu la flemme de faire une déco
ça me prendra d'ici quelques temps





il a fallu un peu improviser pour adapter le schéma sur une véro
genre adapter le support IC, et ceux des transos aussi



Voilà pour le moment
