Iso Line Out Box

Bonjour à tous.

Je voudrais réaliser le line out box de compétition, à savoir avec une très bonne qualité audio.
Le but étant de récupérer le signal de sortie de puissance allant aux HPs.

J'ai une problématique, je ne sais pas quel type de transformateur je dois prendre:

- Impédances IN et OUT,
- S'il doit réduire le signal et ou dans le circuit?

L'idée étant de se rapprocher le plus possible du Suhr Iso Line Box (qui vaut une fortune pour pas grand chose).

Pour le moment, je pensais aux transformateur Lehle dispo chez Banzaimusic mais lequel choisir?

https://www.banzaimusic.com/le(...).html
ou
https://www.banzaimusic.com/le(...).html

Merci pour votre aide

C'est pour le plaisir du DIY? Parce sinon il y a celui de David Bray, qui coûte le tiers du prix de celui de John Suhr.

https://reverb.com/fr/item/180(...)t-box

Ou sinon une bss ar133

LA Audio DI2 box

Je maintiens la BSS parce que dans le mode d'emploi c'est un recto petit logo qui est dessiné

Sinon pour revenir à du sérieux, est-ce que tu as regardé dans la librairie de schéma du site Jensen ?

Je pense que ça doit se trouver dedans

edit (en fait bien sur !!!)

https://www.jensen-transformer(...)8.pdf

https://www.jensen-transformer(...)9.pdf

Et sinon pour rester dans le sujet, j'éviterai Banzai à moins d'avoir eu loyd en direct...j'ai une commande en souffrance...c'est soi disant dispo mais non....et c'est la 3ème fois coup sur coup qu'il me fait le plan....

Merci beaucoup pour cette réponse et les transfo Jensen semblent d'extreme bonne qualité.
C'est juste que je ne trouve pas clairement la réponse que je cherche.
Impédance d'entrée (à savoir la sortie puissance de l'ampli) et est-ce que 600ohms ets assez bas en sortie?

Il y a aussi le plaisir du DIY.
Je souhaite y intégrer une connecting box pour les cabs. Série Parallèle.

Quand tu dis que les transfos Jensen SEMBLENT d'assez bonne qualité, c'est du second degré je pense ?

Je comprends pas le sens de ta question en fait.

Impédance d'entrée la sortie puissance de l'ampli ?

Alors ?

J'ai un peu tardé à regarder les réponses...

Non pas du tout ironique sur les transfo Jensen, ca fait partie de meilleurs sans aucun doute.

Ma question est quelle spécifaction sur le transfo à choisir.
Dois-je prendre un iso genre 600/600 ou 10k/10k ou pas.
Et ensuite, quelle valeur prendre? 600? 10k? 150?

Thx

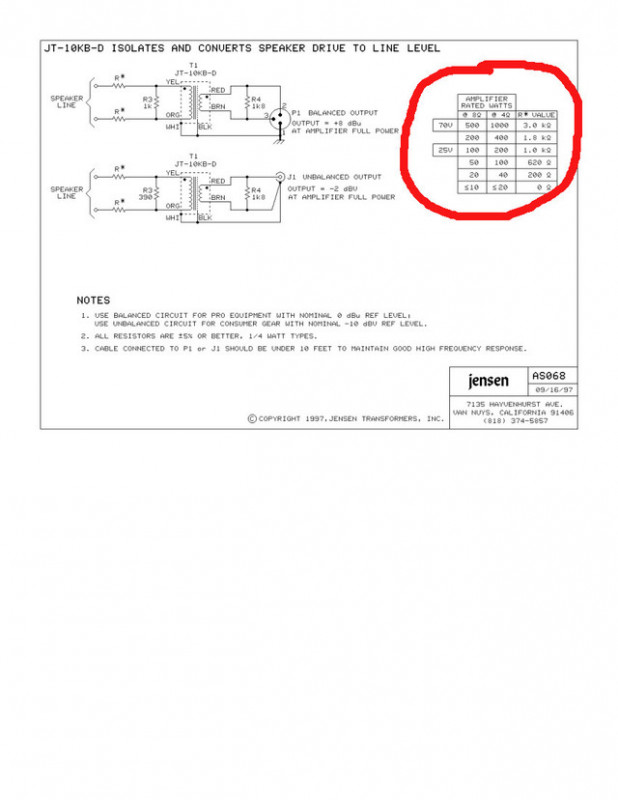

Comme le Port Salut : c'est marqué dessus !

faut pas oublier la load box aussi non ? sinon tout va peter ?
Quel intérêt de ce montage par rapport à une sortie atténuée sans transfo ?

Merci!

Le but n'est pas de ne pas jouer fort mais juste de faire un montage en WDW.
L'isolation est là pour isolé le système dry du système wet.

Le Jensen JT 10KB a une haute impédance quand meme... Il ne faudrait pas plus bas en sortie?

je comprends toujours pas l'intérêt du système...
