Photos de vos pédales DIY

Rappel du dernier message de la page précédente :

benoi31
Custom Méga utilisateur

#555
Publié par
benoi31 le 29 Mar 2016, 15:14

Citation:

De mon côté, je suis en train de me monter la Sansamp classic

On a le schéma de celle là ?

C'est pas hardcore avec tous les dip switches ? J'aimerai bien designer un PCB de celle ci un de ces 4 si le schéma est pas trop relou. C'est une pédale assez cool (surtout pour l'encombrement), et ça fait longtemps que je veux la tester. En plus, avec un bon PCB, il sera peut être possible de la caser dans un boitier plus petit

Mon blog DIY :
http://www.coda-effects.fr

Denis13
Vintage Méga utilisateur

#556
Publié par
Denis13 le 29 Mar 2016, 15:18

La classic je voulais la faire j'ai renoncé finalement la flemme
Je serai curieux de voir ton montage
benoit si tu te lances sur un pcb ça pourra fortement m'intéresser...

geogeo68
Vintage Total utilisateur

#557
Publié par
geogeo68 le 30 Mar 2016, 01:02

Yep le layout est GuitarFX

J'ai monté le dip switch sur vero avec les potards dessus ça devrait faciliter le montage

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

moussenoff
Special Méga utilisateur

#558
Publié par
moussenoff le 30 Mar 2016, 10:52

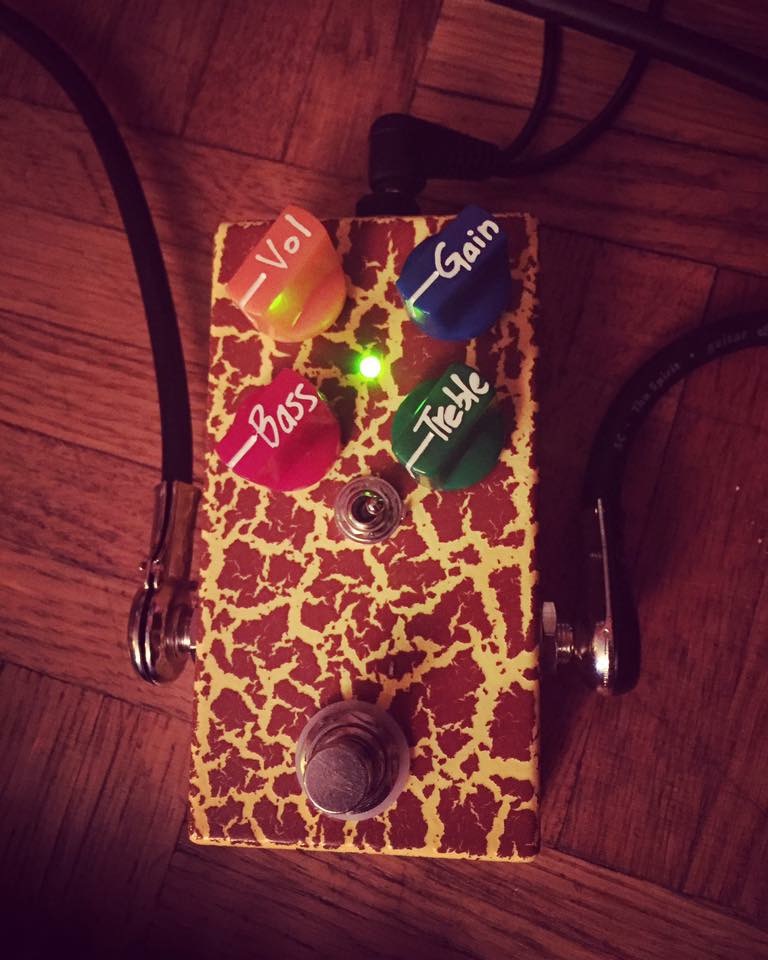

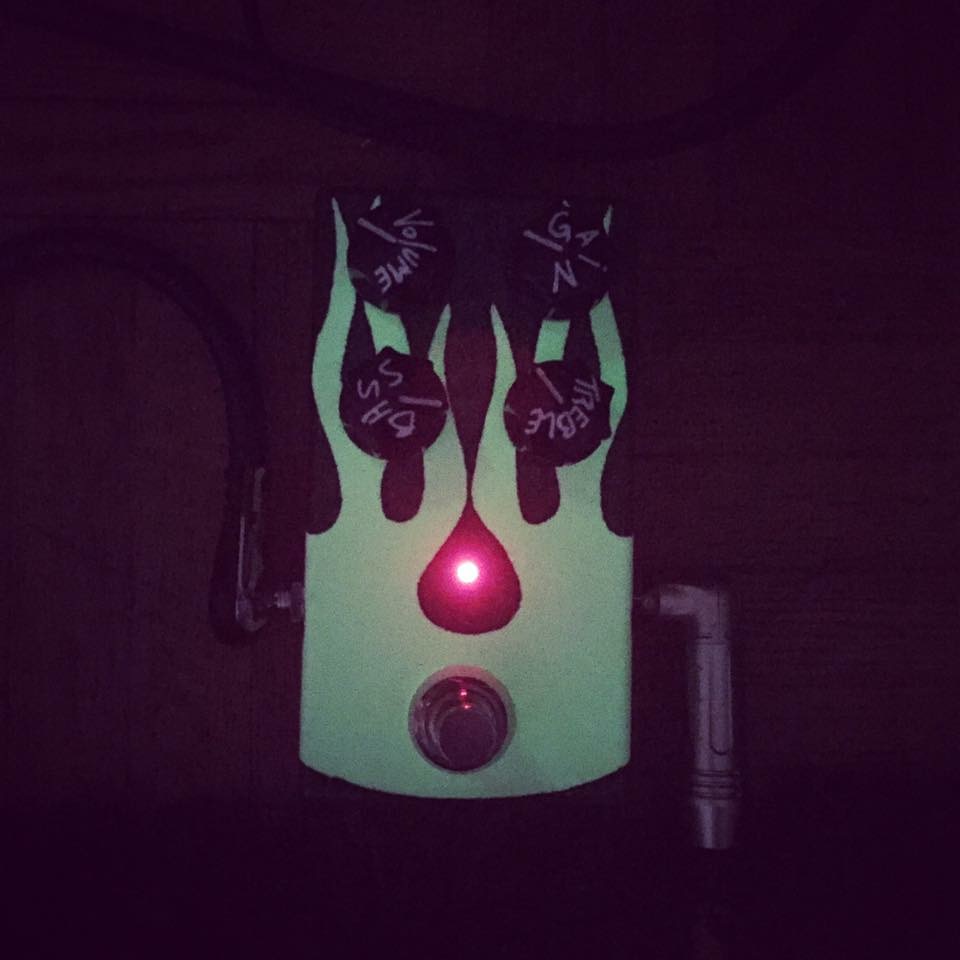

Voilà mes deux dernières

RC Booster

Jan Ray

benoi31
Custom Méga utilisateur

#559
Publié par
benoi31 le 30 Mar 2016, 10:58

geogeo68 a écrit :

Yep le layout est GuitarFX

J'ai monté le dip switch sur vero avec les potards dessus ça devrait faciliter le montage

Tu as mis le DIP switch sur socket pour qu'il soit aussi haut que les potards ?

Mon blog DIY :
http://www.coda-effects.fr

Denis13
Vintage Méga utilisateur

#560
Publié par
Denis13 le 30 Mar 2016, 11:19

moussenoff a écrit :

Jan Ray

J'aime bien le nom sur les potards

geogeo68
Vintage Total utilisateur

#561
Publié par
geogeo68 le 30 Mar 2016, 11:21

benoi31 a écrit :

Tu as mis le DIP switch sur socket pour qu'il soit aussi haut que les potards ?

Oui, exact

J'ai retaillé également les pins des potards pour les faire descendre plus bas.

J'ai déjà monté dans le boîtier, c'est nickel
le Dip switch dépasse juste ce qu'il faut.
Et le circuit va venir par dessus tout cela parce qu'il est assez conséquent!

Denis13
Vintage Méga utilisateur

#562
Publié par
Denis13 le 30 Mar 2016, 11:24

geogeo68 a écrit :

J'ai retaillé également les pins des potards pour les faire descendre plus bas.

J'ai déjà monté dans le boîtier, c'est nickel
le Dip switch dépasse juste ce qu'il faut.
Et le circuit va venir par dessus tout cela parce qu'il est assez conséquent!

Je suis curieux de voir ton montage terminé
En tous cas ça a l'air bien pensé tout ça

Boba7
Custom Total utilisateur

#563
Publié par
Boba7 le 30 Mar 2016, 11:28

Grave, il y a du niveau là, chapeau messieurs ! Très inspirant tout ça !

geogeo68
Vintage Total utilisateur

#564
Publié par
geogeo68 le 30 Mar 2016, 11:29

Denis13 a écrit :

geogeo68 a écrit :

Je suis curieux de voir ton montage terminé
En tous cas ça a l'air bien pensé tout ça

Merci les gars

j'ai hâte aussi mais j'attends un slide switch DPDT ON-ON-ON depuis 3 semaines commandé sur la bay de HongKong

J'aurais dû prendre un toggle classique

Denis13
Vintage Méga utilisateur

#565
Publié par
Denis13 le 30 Mar 2016, 11:31

Non le slide c'est mieux
Je dois avoir ça qui traine si des fois tu en as marre d'attendre

benoi31
Custom Méga utilisateur

#566
Publié par
benoi31 le 30 Mar 2016, 11:42

Le seul schéma est celui de guitarfx layouts... Ils sont relous à pas donner le schéma du circuit, c'est pas facile pour l'audioprobe non plus !
Quand j'aurai la foi et le temps, je transcrirai ça en schéma, puis en PCB

Mon blog DIY :
http://www.coda-effects.fr

geogeo68
Vintage Total utilisateur

#567
Publié par
geogeo68 le 30 Mar 2016, 11:47

Denis13 a écrit :

Non le slide c'est mieux
Je dois avoir ça qui traine si des fois tu en as marre d'attendre

Merci Denis

Je vais encore attendre cette semaine puis si jamais je te tiens au courant
Il t'en reste de GT2 j'avais lu sur GuitarFX que tu en as monté une

Denis13
Vintage Méga utilisateur

#568
Publié par
Denis13 le 30 Mar 2016, 11:47

benoi31 a écrit :

Je crois qu'Alex est parti de ce schéma :
http://www.diyitalia.eu/viewto(...)43426

D'ailleurs tu t'es inspiré de ce thread Georgeo ?

Denis13
Vintage Méga utilisateur

#569
Publié par
Denis13 le 30 Mar 2016, 11:52

geogeo68 a écrit :

Denis13 a écrit :

Non le slide c'est mieux
Je dois avoir ça qui traine si des fois tu en as marre d'attendre

Merci Denis

Je vais encore attendre cette semaine puis si jamais je te tiens au courant
Il t'en reste de GT2 j'avais lu sur GuitarFX que tu en as monté une

Il me semble que j'en avais repris sur Musikding à l'occasion d'une commande, avec justement la classic en vue

geogeo68
Vintage Total utilisateur

#570
Publié par
geogeo68 le 30 Mar 2016, 14:02

Oui Denis, c'est de ce thread que je me suis inspiré exact

Je voulais prendre le slide switch chez Musikding mais ils étaient en rupture de stock.

Bon je vais continuer le câblage

Édit : question?
Dans le schéma il est question d'utiliser 2 diodes Zener 7,5v (1N755)
Je n'en ai pas trouvé , du coup j'ai mis 2 Zener 12v 1,3w
A votre avis ça change quelque chose
