Photos de vos pédales DIY

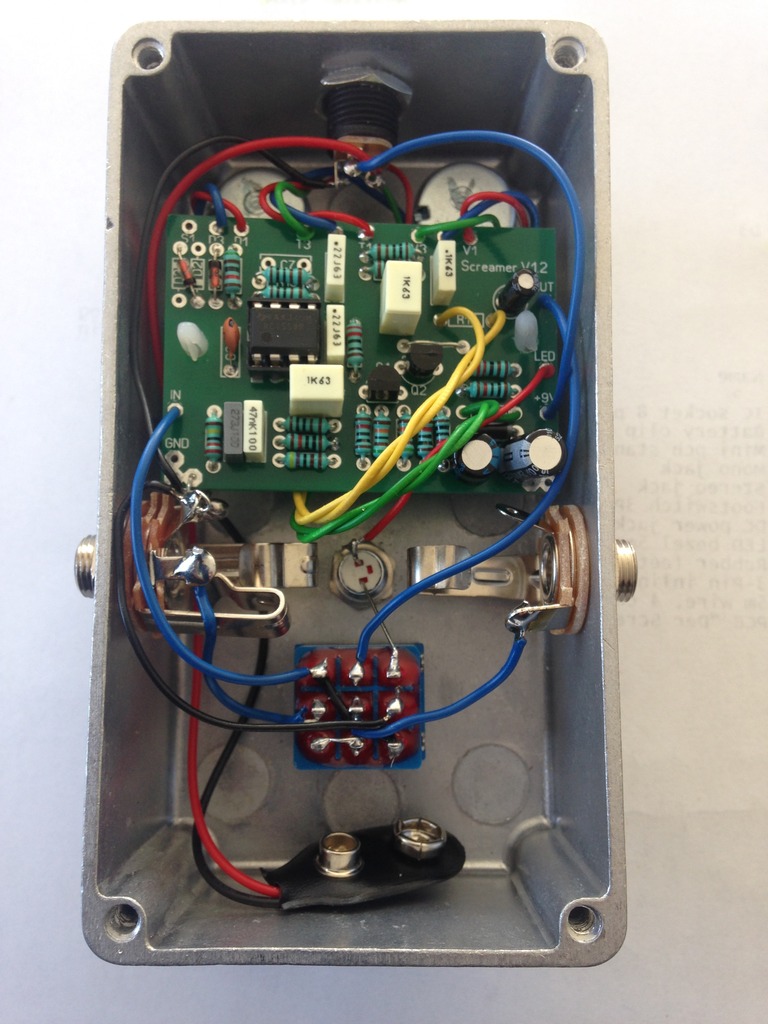

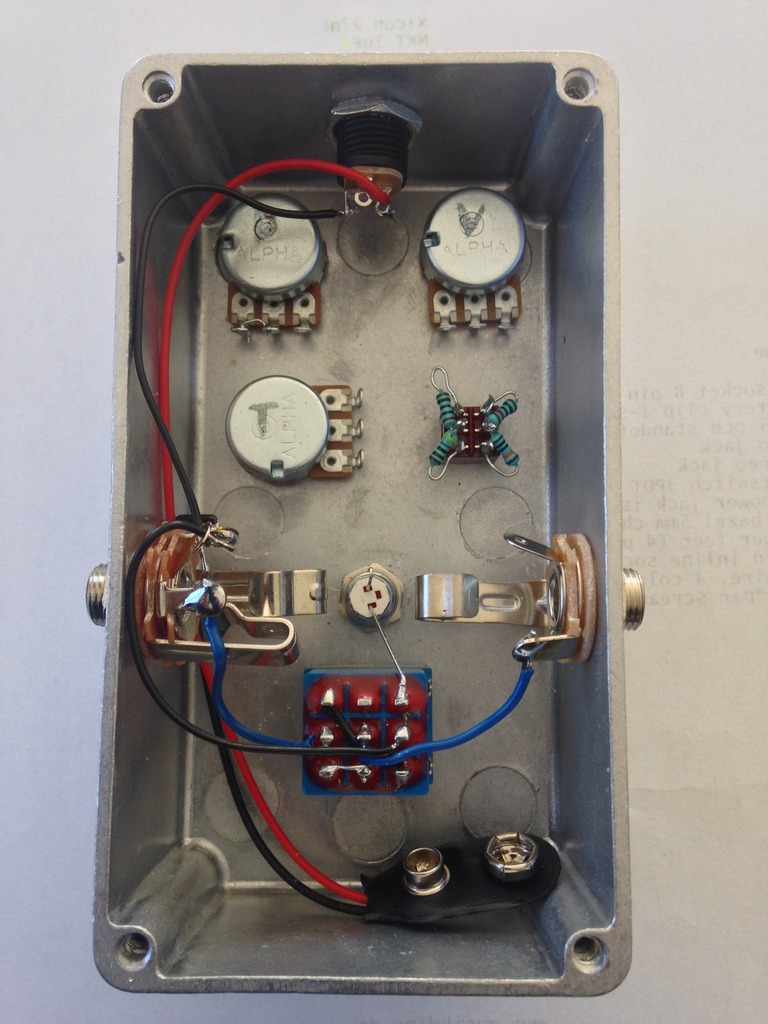

j avoue que j ai cleaner un peu les fils avant fermeture du boitier

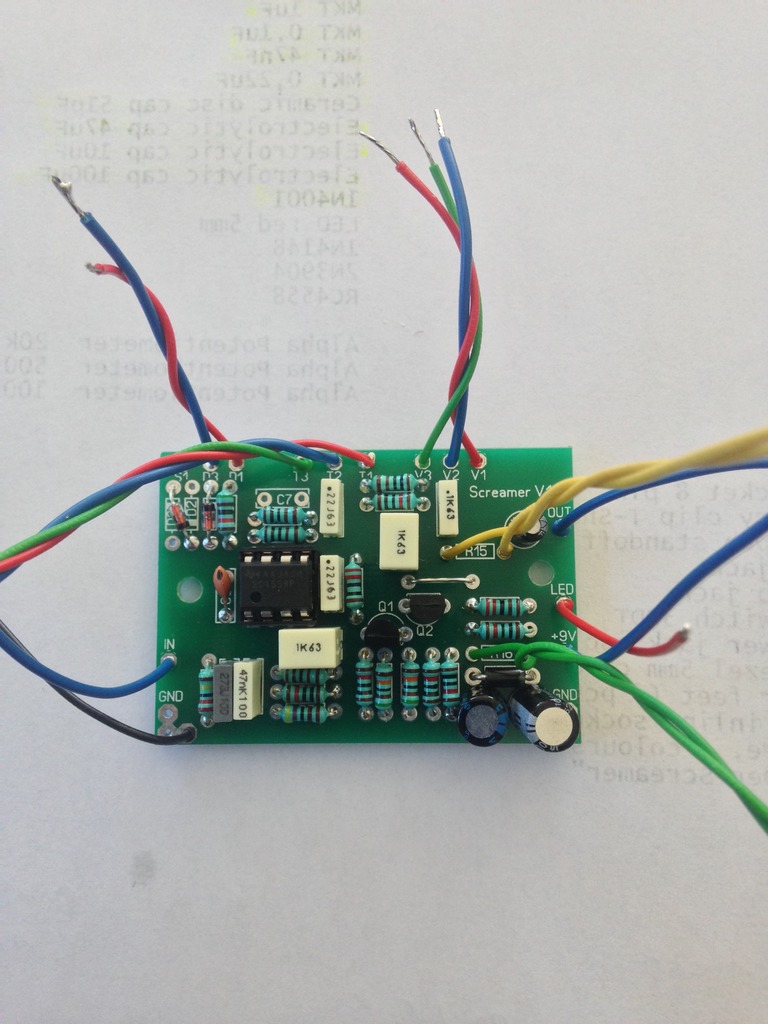

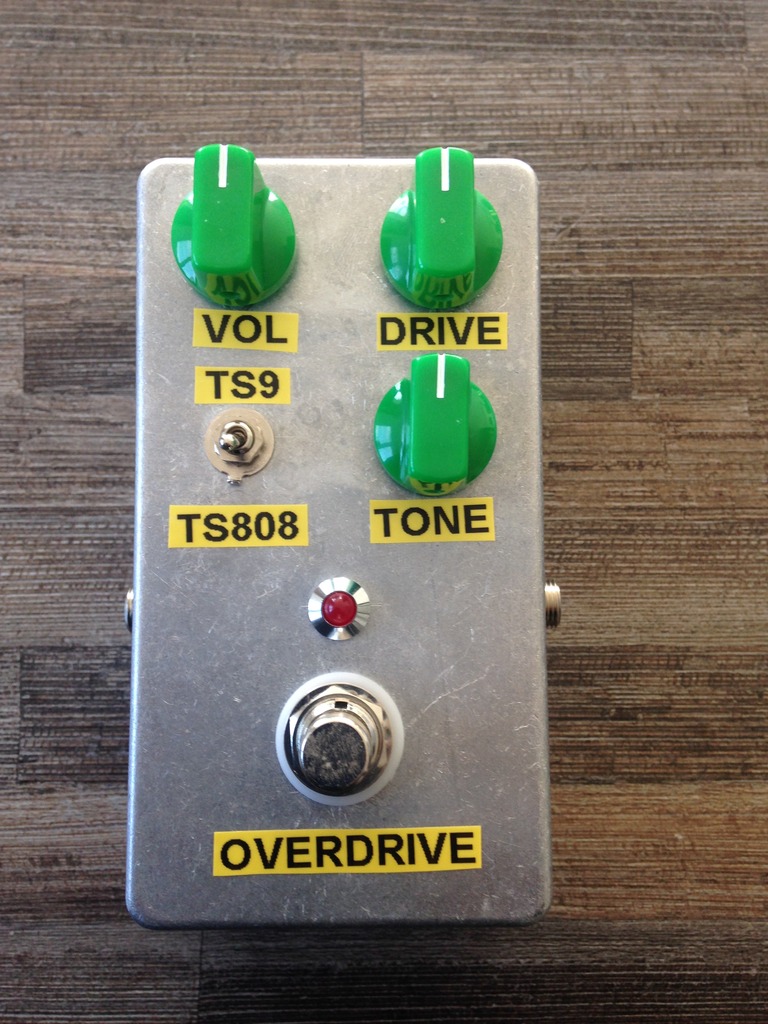

Je l'avais monté ce kit TS il fait bien le boulot

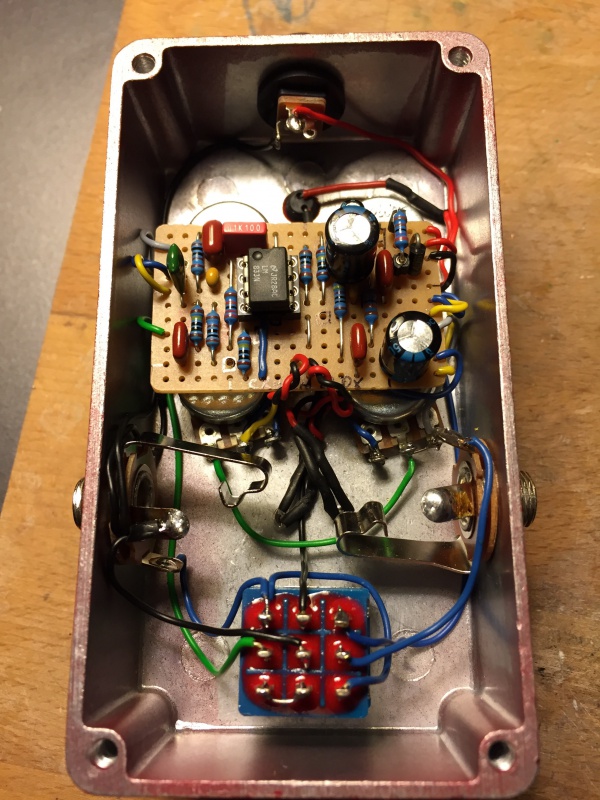

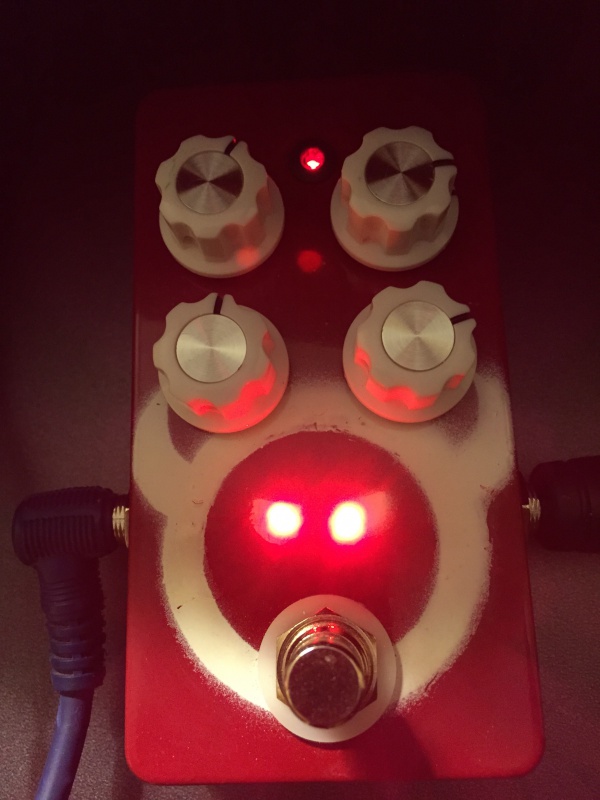

Sinon je me suis monté une petite "Evil Box"
Vite fait déco a l'arrache comme d'hab
Le petit diable n'a pas trop les yeux en face des trous mais c'est bien fun de voir le clipping à led s'illuminer quand on joue

Hop, je rebondis :

Je l'ai monté également, mais en l'essayant, je trouve que le switch fait pas mal de bruit à l'enclenchement. Est ce que tu as ce problème aussi ?
(je dis ça de mémoire, je l'ai un peu laissé en plan depuis quelques temps : c'est mon premier, et j'ai pas forcément fait les choses dans l'ordre, du coup il faut que je le reprenne pour attacher les jacks / switch / alim etc. au boitier).

Normalement il n'y a pas de bruit à l'enclenchement du switch.
Ça doit être le switch qui a du prendre un coup de chaud

Les toggles de base dans les kits sont de grosses merdes
Si tu chauffes un peu trop les pattes il y a tout qui se décolle

Les Miyama sont bien meilleurs, un peu plus chers certes mais on comprend pourquoi
perso je ne prends que des Miyama pour mes pédales

moi je n'est pas de bruit switchant du mode ts9 a ts808
le kit de base a une option differente de ce que j ai fait par contre

Oui dans le kit de base le switch permet de passer d'un clipping symétrique à un clipping asymétrique

Le bruit que j'ai c'est à l’enclenchement du footswitch, pas au passage TS9/808.

Mais il faudra que je réessaie, ça fait trop longtemps que je l'ai laissée de côté.

Salut à tous
Je vois que ça ne chaume pas en ce moment
voila mes derniers montages, je me suis fais plaisir sur les decos

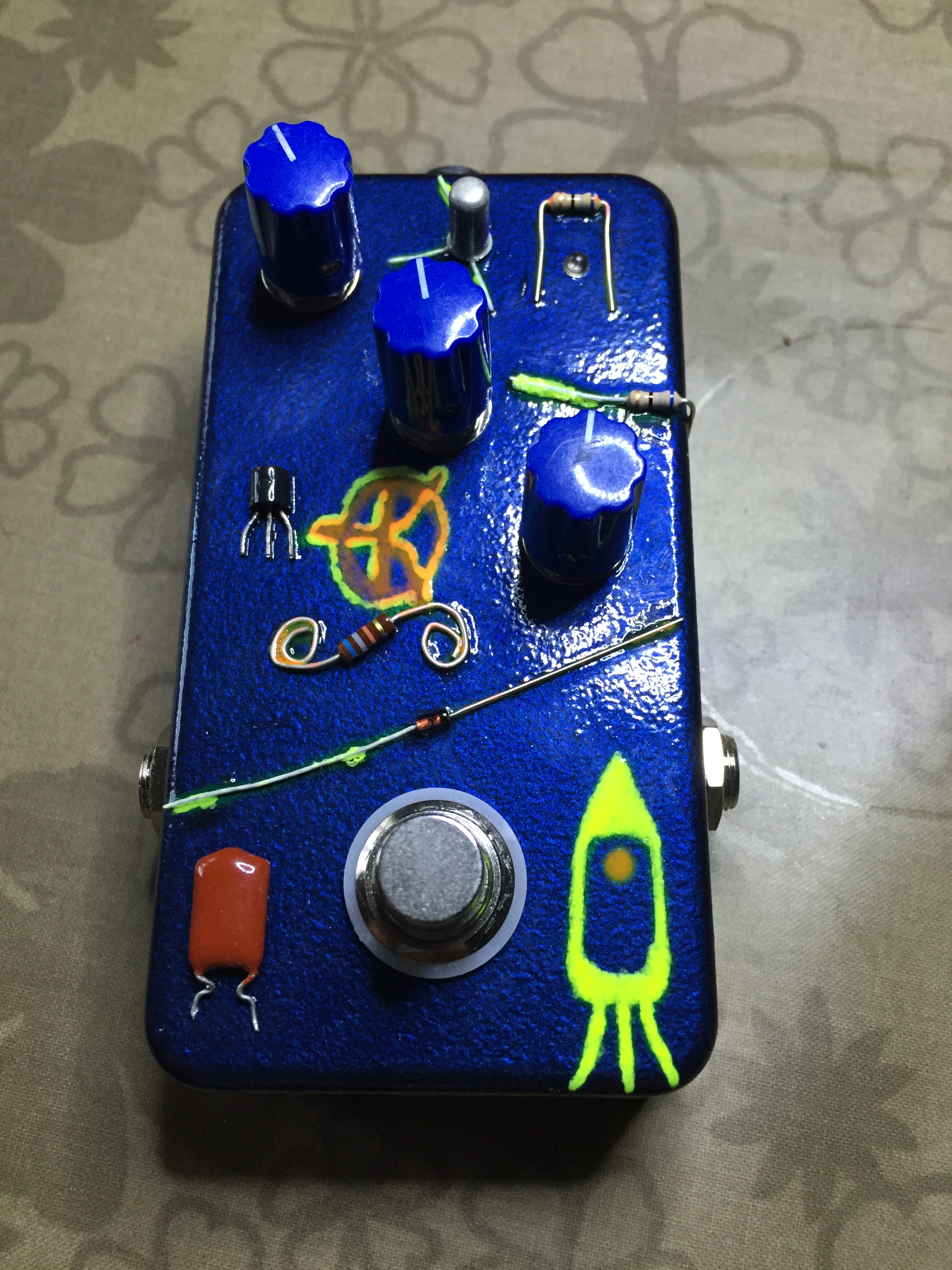

Une fuzz sur base de Pink purple fuzz



Une Dyna red disto

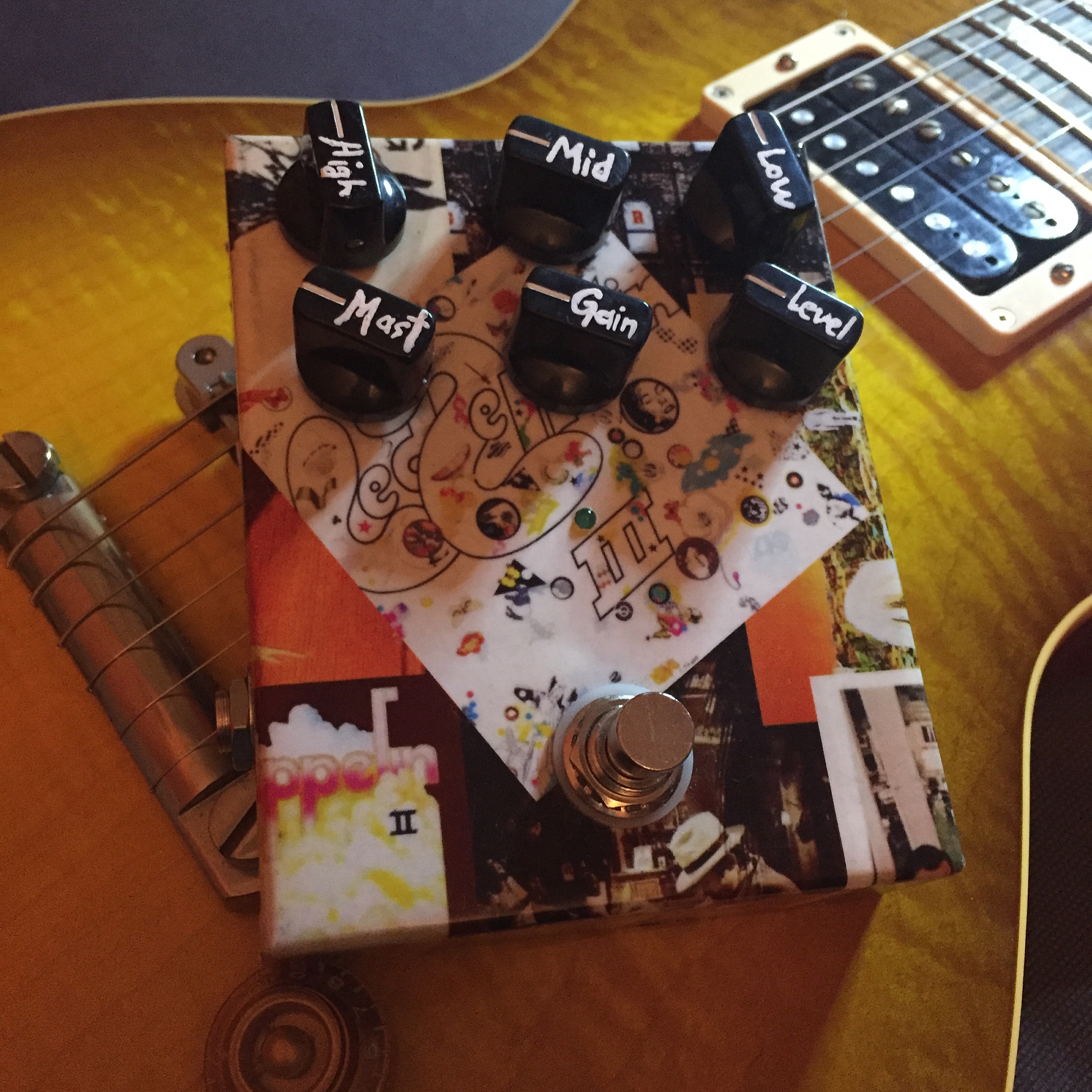

Une LedZep sur base de King of the Britains

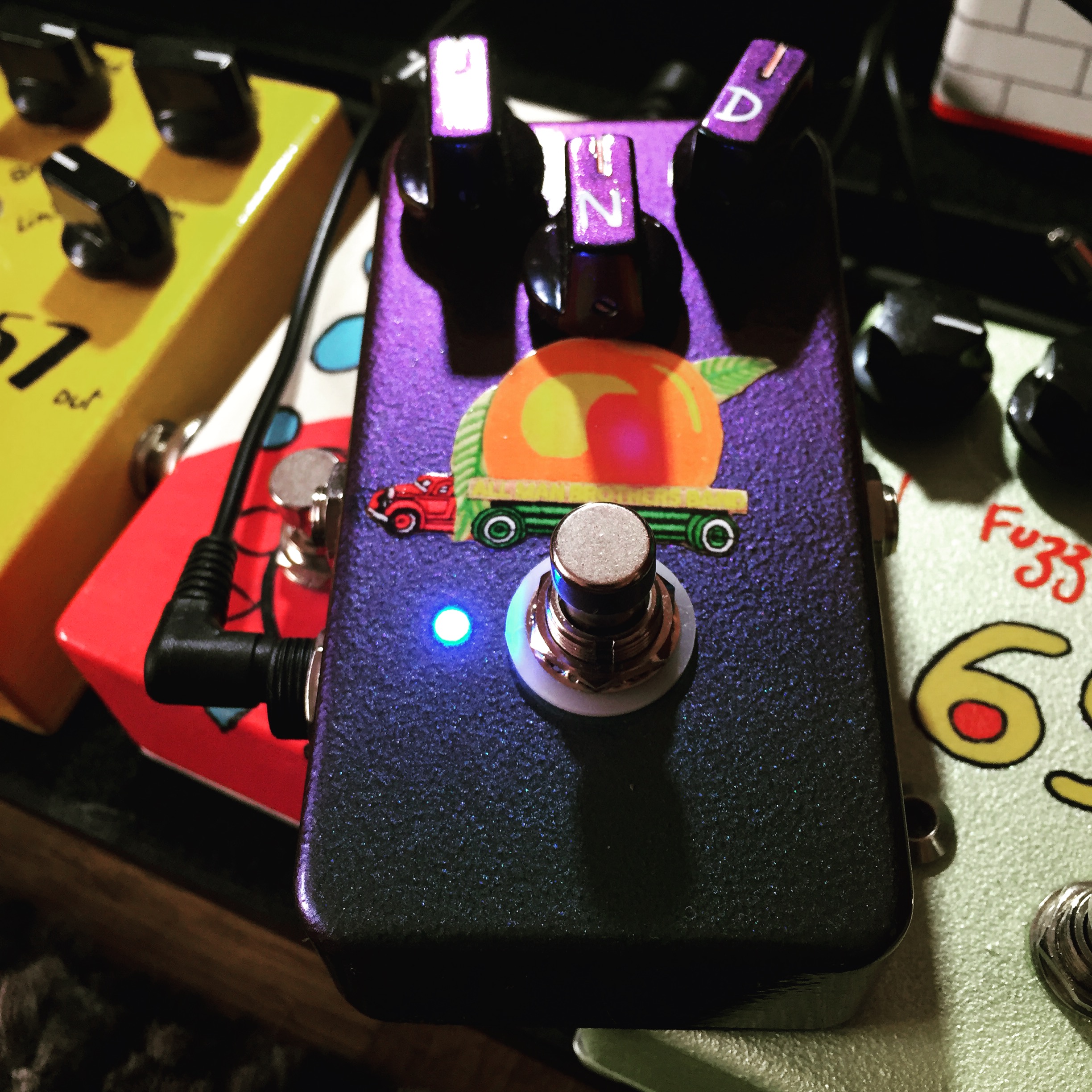

Une Duane Allman sur base de Honey bee

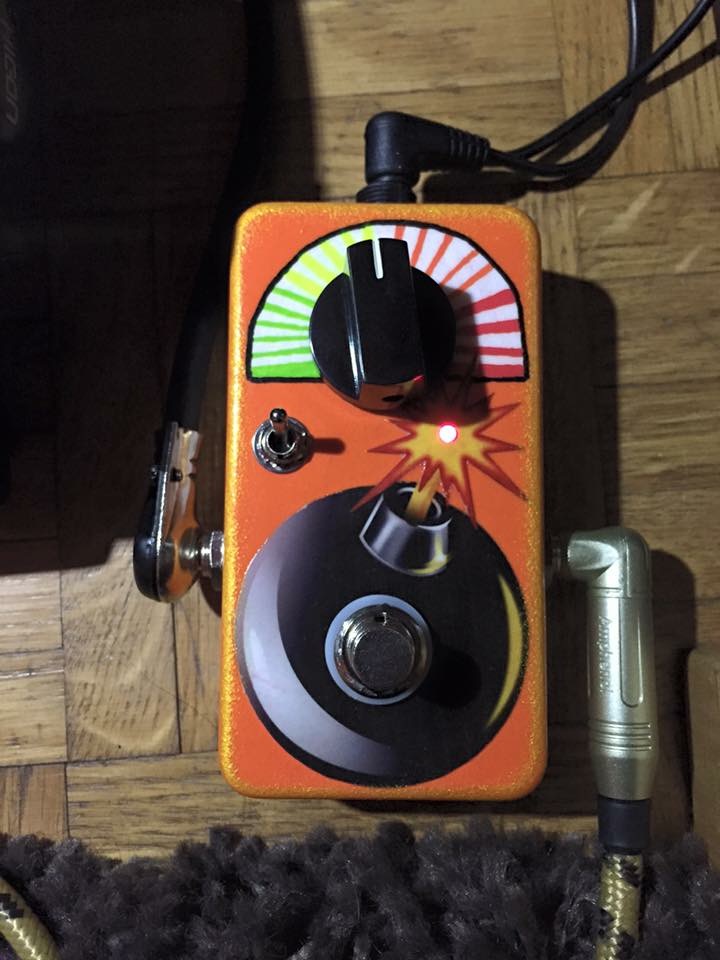

Un booster sur base de Baby Pink booster

Tes décos sont géniales
J'adore le boost!




Est-ce que c'est un bruit mécanique du footswitch ou bien un "ploc" dans l'ampli quand tu l'enclenches?

Si c'est un plop, ça vient surement de la Led;
pour savoir si elle en est la cause il faut la débrancher et essayer la pédale sans Led pour voir si il y a toujours le ploc à l'activation

Merci amigo

Ta dernière Demon est pas mal non plus
Il a de boooo yeux

Il me semble bien que c'était un plop dans l'ampli, autrement si c'était juste un plop mécanique à l'enclenchement ça ne m'aurait pas trop dérangé.

J'essaierai ça ce week end

Le cas échéant, vous connaissez des boutiques web de composants électroniques ?

Oui tu t'es fait plaiz sur la déco, ça passe ou ça casse !
Alors ces schémas bjfe ? Le mec a vraiment des circuits originaux qui sonnent, ou c'est de la ts avec changement de composants à coup de fronde ?!

Ce sont les premières en BJFE que je fais et franchement ses circuits sont vraiment très bien, très réactif à l'attaque avec un super grain
Avec ma Duane Special par exemple je retrouve quasiment le grain des Allman de la grande époque
J'avoue ne pas être un aficionados de la TS donc pour comparer pas simple

J'ai rajouté un treble boost et un bass boost sur ma LedZep hier soir qui donne encore plus de possibilités. J'ai mis les même valeur que sur la RAH de Catalinbread pour me rapprocher le plus possible de mon dieu avec un petite modif des intitules des boutons + vernissage et là c'est fini je peux passer aux suivantes

kyutyu pour ton plop , verifie ta resistance anti plop non?
generalement c'est une 1m ou 2,2m
sur la screamer de musikding c'est r1 :2,2m

Yes merci, je vérifierai ça aussi. Je savais pas qu'il y en avait une dédiée. Mais faut dire que mes connaissances en électronique s'arrêtent avec la techno en 3e

Salut à vous,
Je me suis 'enfin' lancé dans les pédales DIY, je sens que je vais vite choper le virus.
Je me suis fait une petite ZVEX Woolly Mammoth (fuzz basse)


Et je veux me faire une clone Ibanez TS-808
Pardonnez-moi je suis une buse en électronique, j'aimerais une petite assistance. J'ai tous les composants qu'il faut, je compte suivre le schéma ci dessous
Mais j'ai une question à la con... je ne vois pas trace du commut d'enclenchement, comment on fait ça? Directement en série entre le + du jack entrée et le circuit sur la borne 'input'? Ca doit être tout bête mais je ne trouve pas de vue du câblage complet, avec jacks/commut/led...
Merci d'avance!
