Construire un pedalboard

Salut à tous.
Voici mon petit pedalboard pour la maison, que je n'ai pas vraiment fabriqué, mais plutôt détourné à partir d'un refroidisseur pour PC "Cooler Master Notepal U3"; sur le même principe que le Brada d'Ikea.
Les trous préperforés m'ont permis de visser les pédales directement, donc je n'ai rien eu à percer. J'ai juste du trouver des vis plus longues que celles d'origine de mes pédales. Et l'écart à l'arrière du refroidisseur permet de clipser une multiprise quasiment sur-mesure. En plus, il est équipé de patins antidérapants et est largement assez solides pour une petite quantité de Pédales. Si ça peut donner des idées à quelqu'un^^

excellente idée!

Pas con du tout en effet !

Le seul truc c'est que tu limité à la taille initiale, pas comme les tablettes IKEA qu'on peut adapter en fonction de ses besoins.

Mais l'idée est excellente !

Une fois les pédales mieux agencées ça donne ça:







C'est un peu tassé mais pour 4/5 pédales maximum, ça passe.

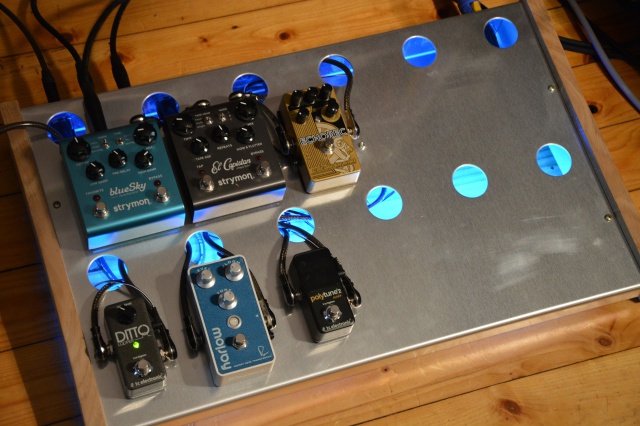

Voila le pedalboard que j'ai monté ce weekend :





Plus d'infos sur demande si ça intéresse quelqu'un.

Ah oui c'est superbe !

L'alim est sous le plateau je suppose ?
On peut facilement accéder à l'intérieur pour passer les câbles ?
Et comment sont fixées les pédales ?

Oui il y a une alim Cioks DC10 à l'intérieur.

On accède facilement en dessous car le fond est ouvert pour le moment, les pédales sont fixées avec de la bande scratch classique.

Super classe ton pedalboard !

t'as des photos des étapes du montage ?
Ou vue de dessous voir comment t'as monté tout ça.

Comment t'as fait pour la plaque metallique ?

Bref on veut tout savoir !

J'ai pas fait de photos pendant le montage mais je peux bien sur en faire du dessous, j'en rajouterai bientôt.

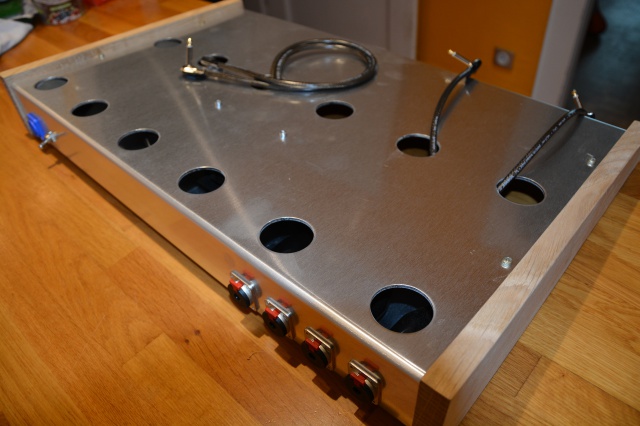

La plaque métallique a été faite sur mesure en alu de 3mm dans une entreprise qui fait du pliage de tôles proche de chez moi. Les trous ronds ont été faits à la poinçonneuse là-bas également.
Au niveau des trous y' aurait moyen de faire quelque chose de plus sympa (trous ovales ou oblongs ou autres formes) avec une découpeuse laser numérique, l'entreprise en question est entrain de s'équiper, d'ici 6 mois maxi toutes les formes seront possibles.
J'ai les plans en format Sketchup si ça intéresse quelqu'un.
Le châssis alu m'a couté environ 80€, d'autres matières ou finitions sont possibles.


Le reste c'est de la connectique Neutrik, des façades latérales en chêne ... et un ruban Led RBG qui s'allume lorsqu'on met le pedalboard en marche.

Si t'as des photos de dessous je veux bien pour voir comment t'as monté tout ça.

Le résultat final fait super très pro et j'adore le design alu + bois, vraiment classe.

Un truc nikel qui pourrie le jus......Connerie mise à part, les ruban LED qu'on voit fleurir un peu partout on des alims tellement pourrie que c'est une catastrophe.
pour info 99% de ces alims "pisse" quelques mA à la terre donc faut pas s'étonner si ça tombe. (30mA interdiff sur circuit PC16)
Une alim propre pour ces led c'est rare et ça coûte chère.

Oui évidemment toutes les alims ne se valent pas mais le matériel a quand même bien évolué maintenant.

Je suis justement gérant d'une boite d'électricité générale et industrielle depuis une dizaine d'années, je n'ai jamais eu a intervenir en dépannage pour des déclenchements d'interdiffs causés par des alims Led, et j'en vends un certain nombre tous les ans.
Mais c'est sur ça a du arriver ...

Salut,
je cherche à modifier mon pedalboard maison de base car j'utilise aussi un préamp en rack Marshall 9001 (3 loupiotes inside).
j'ai à mes pieds le pedalboard et le Marshall reste près de l'ampli.
Je me suis fait un petit looper à base de relais pour activer ou pas le preamp.
Le hic c'est que ça fait des branchements à chaque installation.
alors je me demande si je ne pourrais pas le caser sous mon pedalboard ( en leprotégeant bien sûr...).
Vous avez des avis ou des idées sur ce genre de truc?Ou alors c'est l'idée bête à éviter absolument?

Je me suis lancé dans la fabrication d'un PB également ; ça faisait un moment que ça me trottait dans la tête.

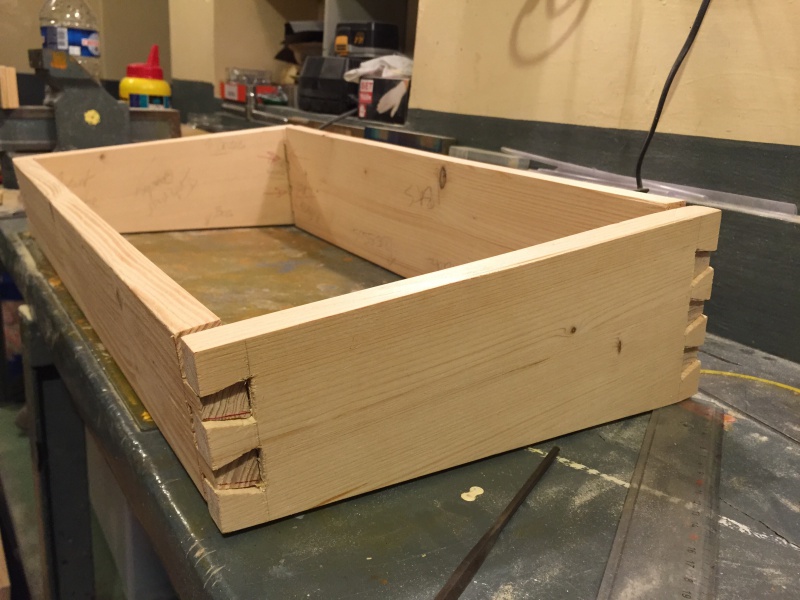

J'ai déjà presque fini le cadre en bois, reste à boucher, lisser , arrondir les angles, etc.
Je pense lui faire une finition tolex

Pas mécontent de mes queues d'arrondes pour une première
La surface fait 52x20cm



J'attends encore toutes les pièces pour les connections ; ce sera du tout Neutrik

Sinon une question peut-être bête!
Je vais installer un switch pour couper l'alim
Sans avoir a accéder en dessous.
Est ce que le fait de couper le jus de l'alim sans l'éteindre pose t-il un problème ?

Tu va couper avec un interrupteur en aval de l'alim?

Dans ce cas la si ton alim est un peu costaude verifie la puissance de coupure, après ton alim va consommé en permanance.

Si tu coupe l'arrivée en 220v sur ton pedalier, la meme problématique se pose avec la puissance de coupure mais une fois coupé cela ne consommera rien.

Je pense notamment a cette solution:

[img]Tu va couper avec un interrupteur en aval de l'alim?

Dans ce cas la si ton alim est un peu costaude verifie la puissance de coupure, après ton alim va consommé en permanance.

Si tu coupe l'arrivée en 220v sur ton pedalier, la meme problématique se pose avec la puissance de coupure mais une fois coupé cela ne consommera rien.


coupler avec ça:

Oui je pensais couper le 220v donc l'alim ne consommera pas une fois le 220v coupé.

Je vais mettre une prise Neutrik powercon à l'entrée du pédalier et couper avec un interrupteur prévu pour du 220v

Quand tu parles de puissance de coupure cela signifie qu'il faut que je vérifie si l'interrupteur supporte bien l'amperage? ?
