Je ne résiste pas à l'envie de vous présenter mon pedalboard.
Fini ce week-end après y avoir consacré beaucoup de temps (pedalboard + pédales).
Alors j'espère ne pas être trop hors sujet car je ne l'ai pas réalisé à proprement parler puisqu'il s'agit d'un Pedaltrain Pro à la base.
Mais je l'ai pas mal customisé...
Alors au niveau du cahier des charges il s'agissait de pouvoir :
- Brancher 2 guitares en entrée (pas simultanément, mais pour pouvoir passer de l'une à l'autre rapidement)
- Brancher 3 amplis différents en sortie et pouvoir les jouer simultanément sans boucle de masse
- Alimenter un grand nombre de pédales
- Avoir une boucle au cas où

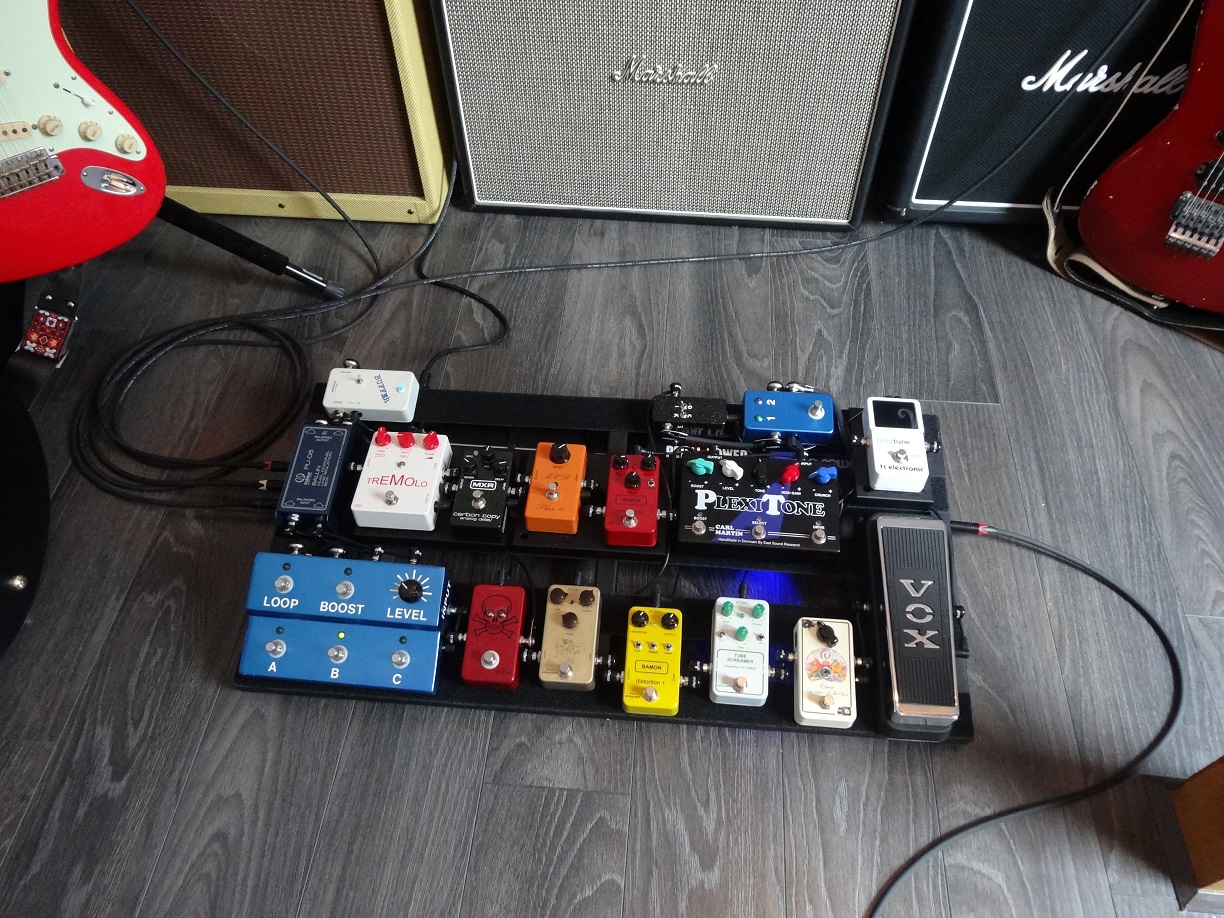

Alors voilà à quoi ça ressemble dans le contexte avec 3 amplis en sortie :
![]()
Et de plus près :
![]()

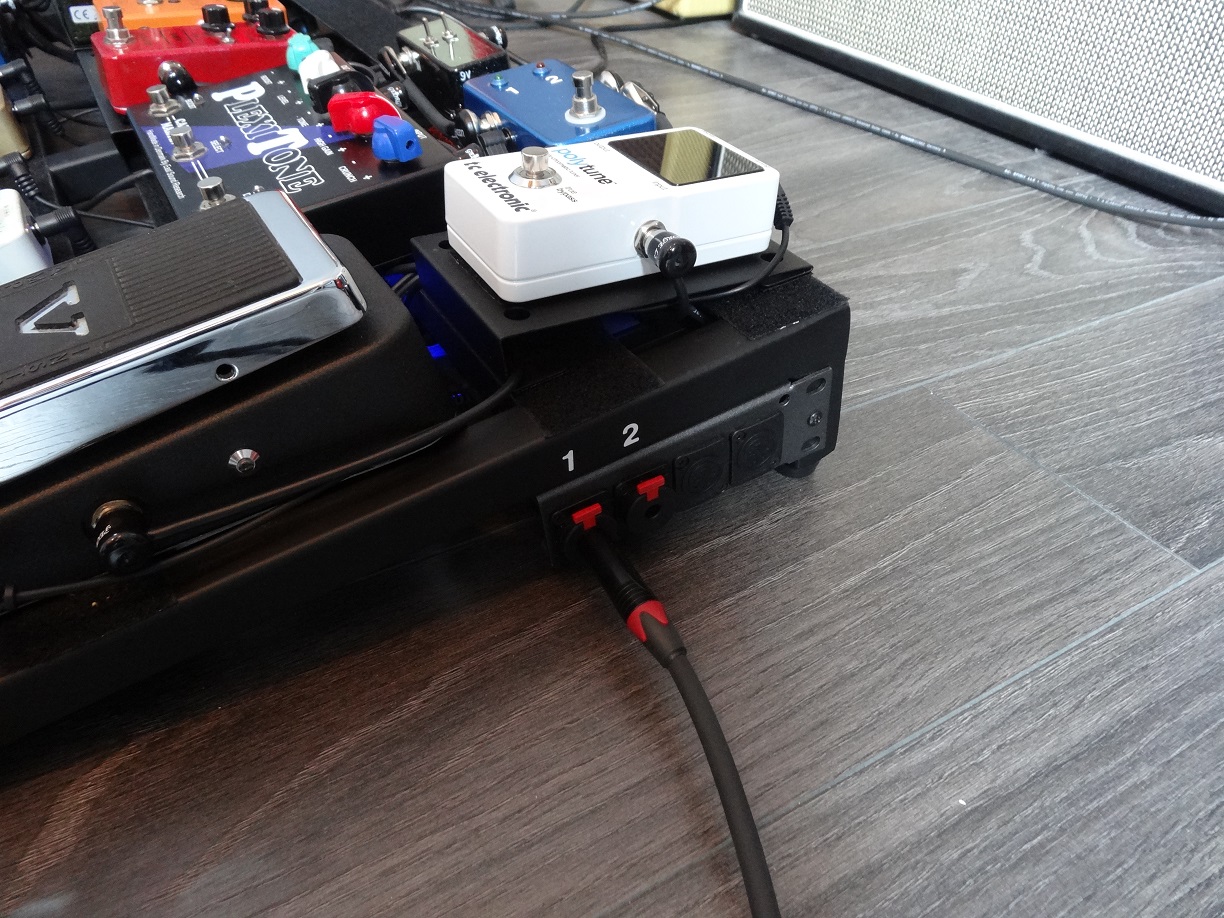

Donc on commence par les 2 entrées guitares :
![]()
Ensuite les 2 entrées arrivent sur la pédale bleue qui n'est rien d'autre qu'une ABbox permettant de choisir l'entrée 1 ou 2.

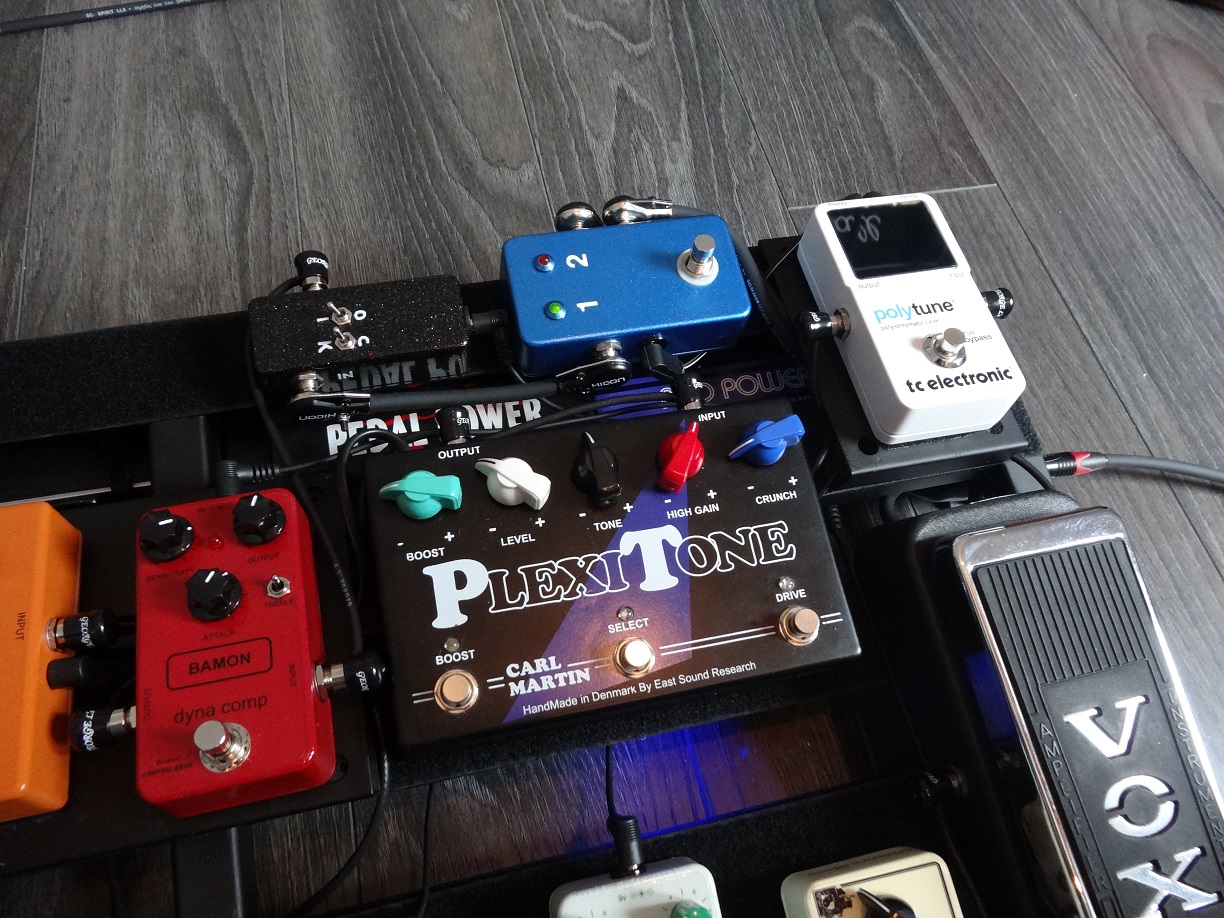

Après ça, le routing est le suivant : Buffer => compresseur => accordeur => wah
![]()
Ensuite je n'ai pas de photo de détail mais on passe dans différentes disto DIY histoire de varier les plaisirs : Treble boost Brian May => TS808 => Disto+ => Centaure => Plexitone (pas DIY celle-là)
Et après on arrive sur la partie modulations avec Phase 90 => CarbonCopy Delay => Tremolo DIY

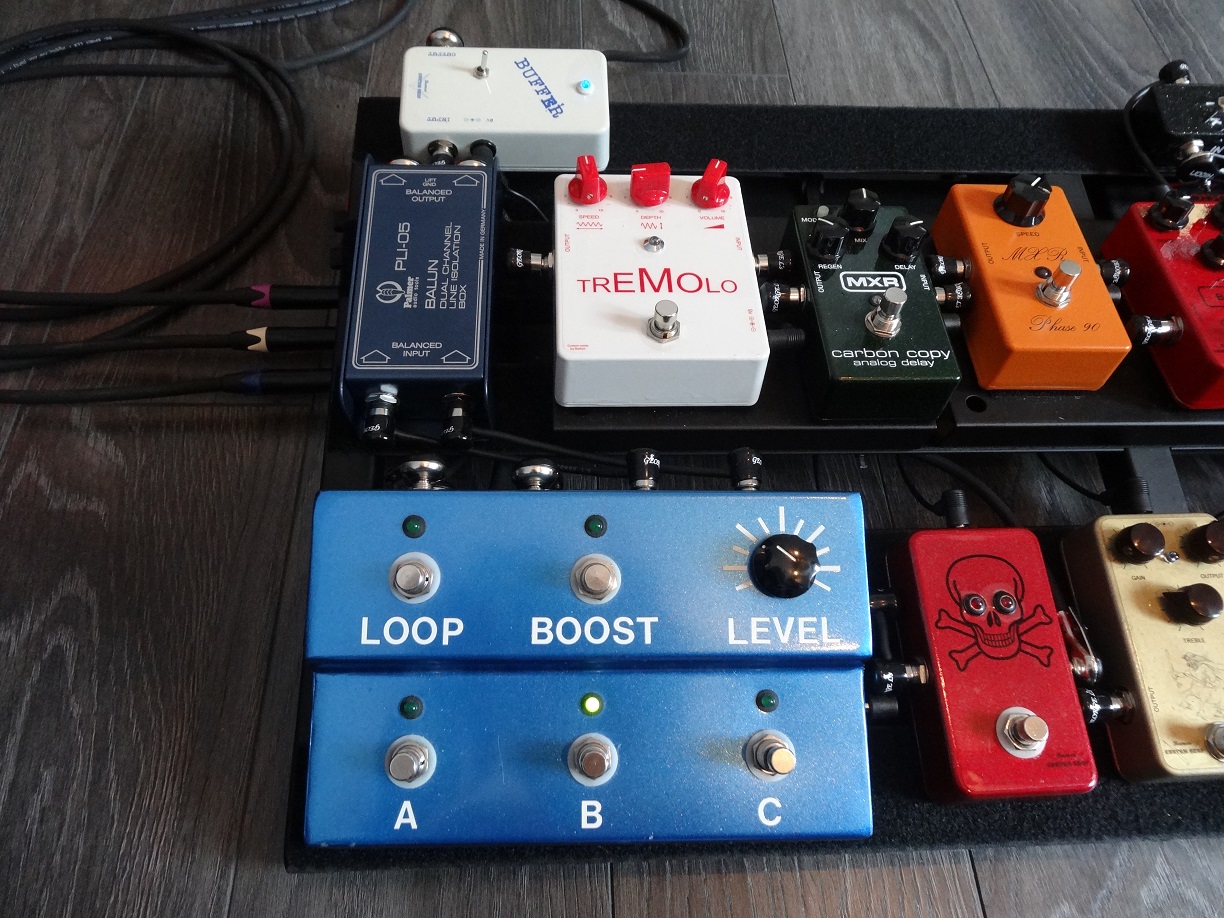

Et pour finir on passe par la section de sortie avec : Buffer => Kill switch => Megaswitch (qui permet de sortir sur 3 amplis séparément ou simultanément et qui contrôle la boucle ainsi qu'un ultime boost).
- La sortie A va directement sur la prise jack correspondante
- Les sorties B & C passent par un double transfo d'isolation
Palmer PLI-05 qui permet de ne pas avoir de masse commune sur les 3 ampli et par conséquent d'éviter les ronflettes dues aux boucles de masse.
Et ça marche !
![]()

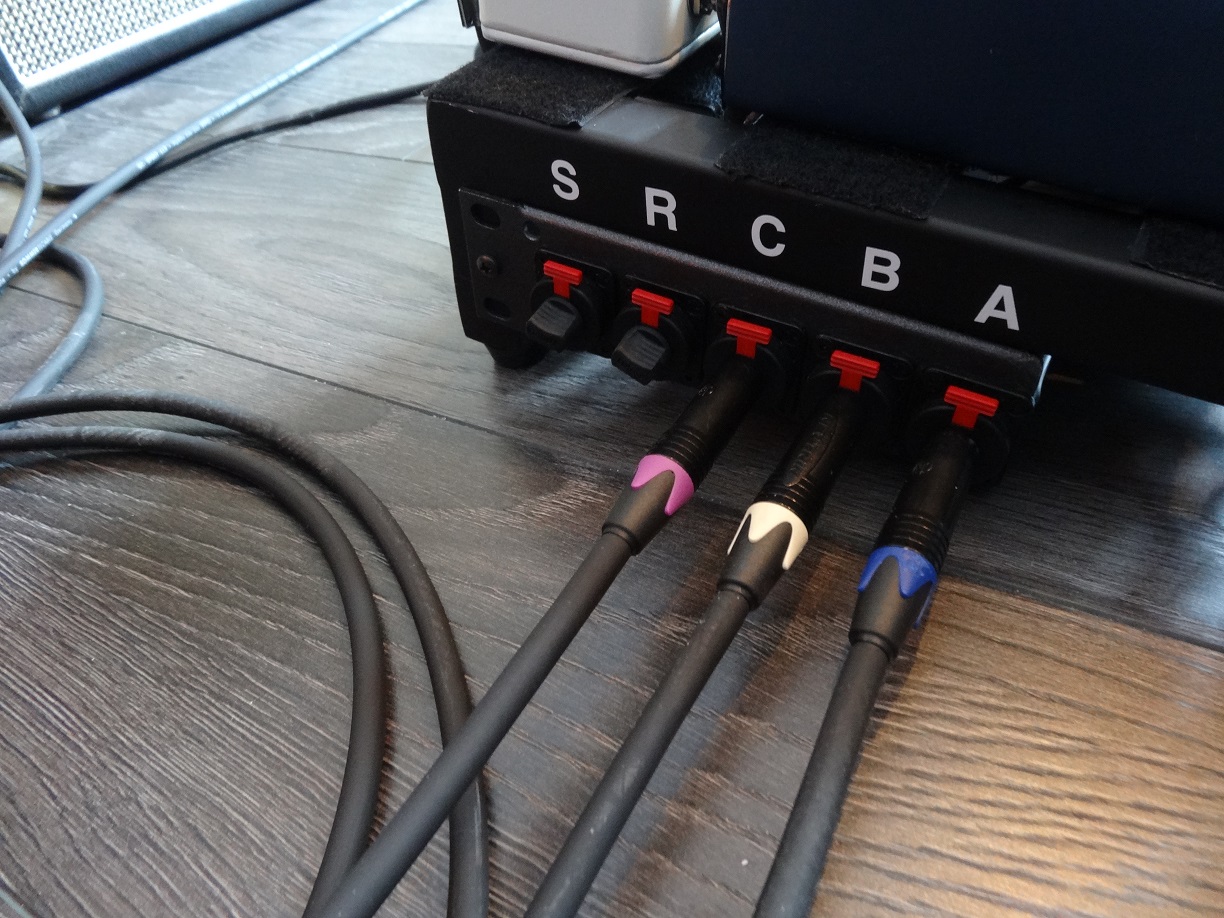

Et pour finir les sorties A / B / C et send & return de la boucle :
![]()
Les entrées, comme les sorties sont montées sur un
panneau de rack 1U x16 découpé à la bonne longueur (5 places maxi sinon c'est trop long) et vissé dans le châssis.
C'est pile la bonne couleur, ça fait propre (j'ai juste repeints en noirs les bords que j'ai limés pour qu'ils ne soient pas coupants.
![]()
Ensuite si on s'intéresse à la partie alimentation des pédales, voilà comment c'est fait :
On passe d'abord par un
filtre IEC mâle qui rentre au micropoil dans le pedalboard.
Les gros avantages de ce filtre c'est :
- Que la prise est très accessible
- Qu'il y a un bouton O/I qui permet de couper l'alim sans avoir à débrancher le câble
- Qu'il y a un fusible de protection pour tout le pedalboard
![]()
Et voilà à quoi ressemble le filtre seul :
![]()
Sur cette prise est directement raccordée une multiprise x4 qui va elle-même alimenter les alim et pédales fonctionnant en 230V.
Comme c'est planqué sus le board, on le verra un peu plus loin.
Au niveau des alim j'ai pris une
Voodoo Lab Pedal Power 2 Plus et une
Carl Martin Pro Power
![]()
Ces 2 alim ont les mêmes dimensions et peuvent être solidarisées entre elles si on vis les capots entre eux depuis l'intérieur.
Ainsi on arrive à avoir 16 sorties avec un encombrement réduit qui permet de tout monter d'un seul coté du board avec un seul kit de montage.
Parce que si on monte les 2 alim séparément avec 2 kits ça ne rentre plus d'un seul coté.
Et du coup plus assez de place pour la multiprise...

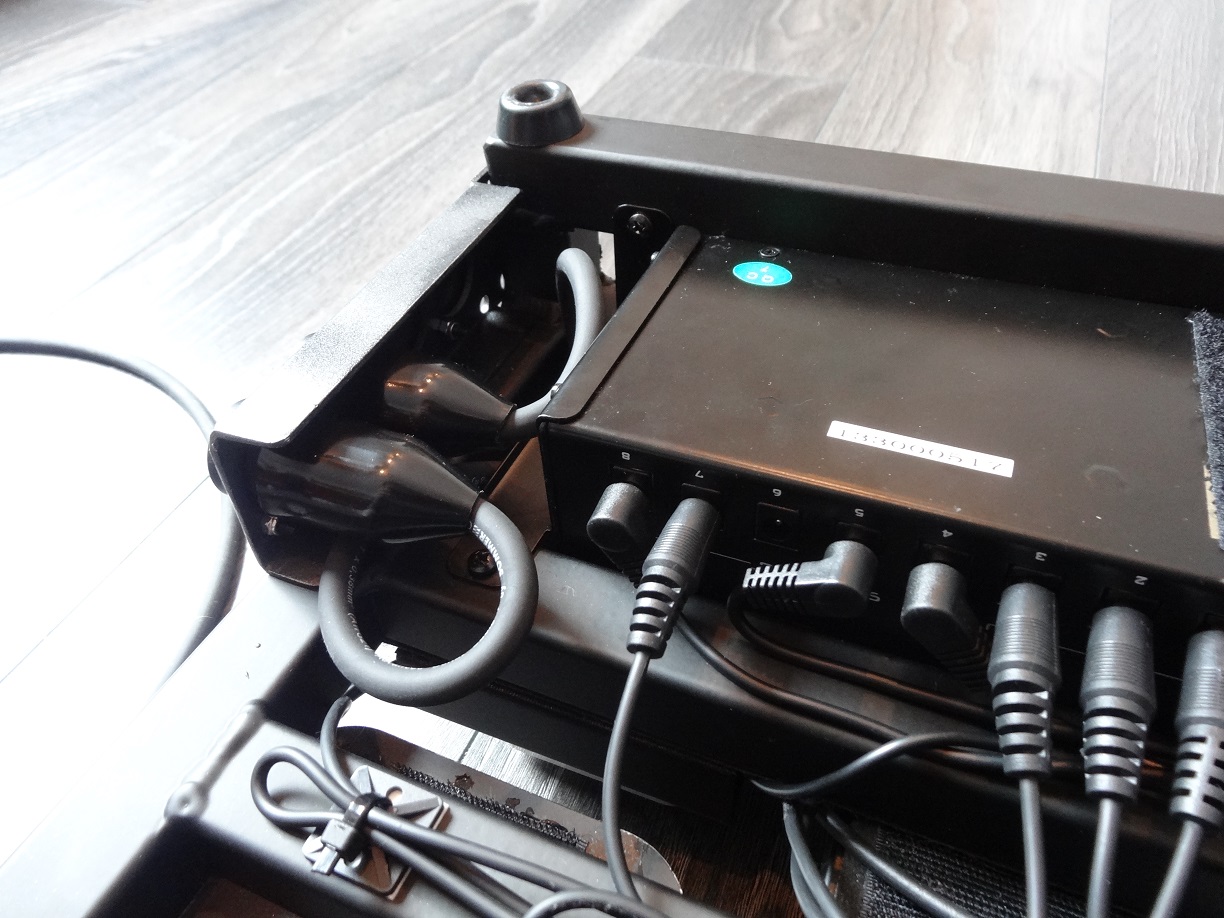

La Voodoo Lab Pedal Power 2 Plus a l'avantage d'avoir une sortie au format IEC qui dans mon cas est utilisée pour alimenter la Carl Martin Pro Power juste à coté.

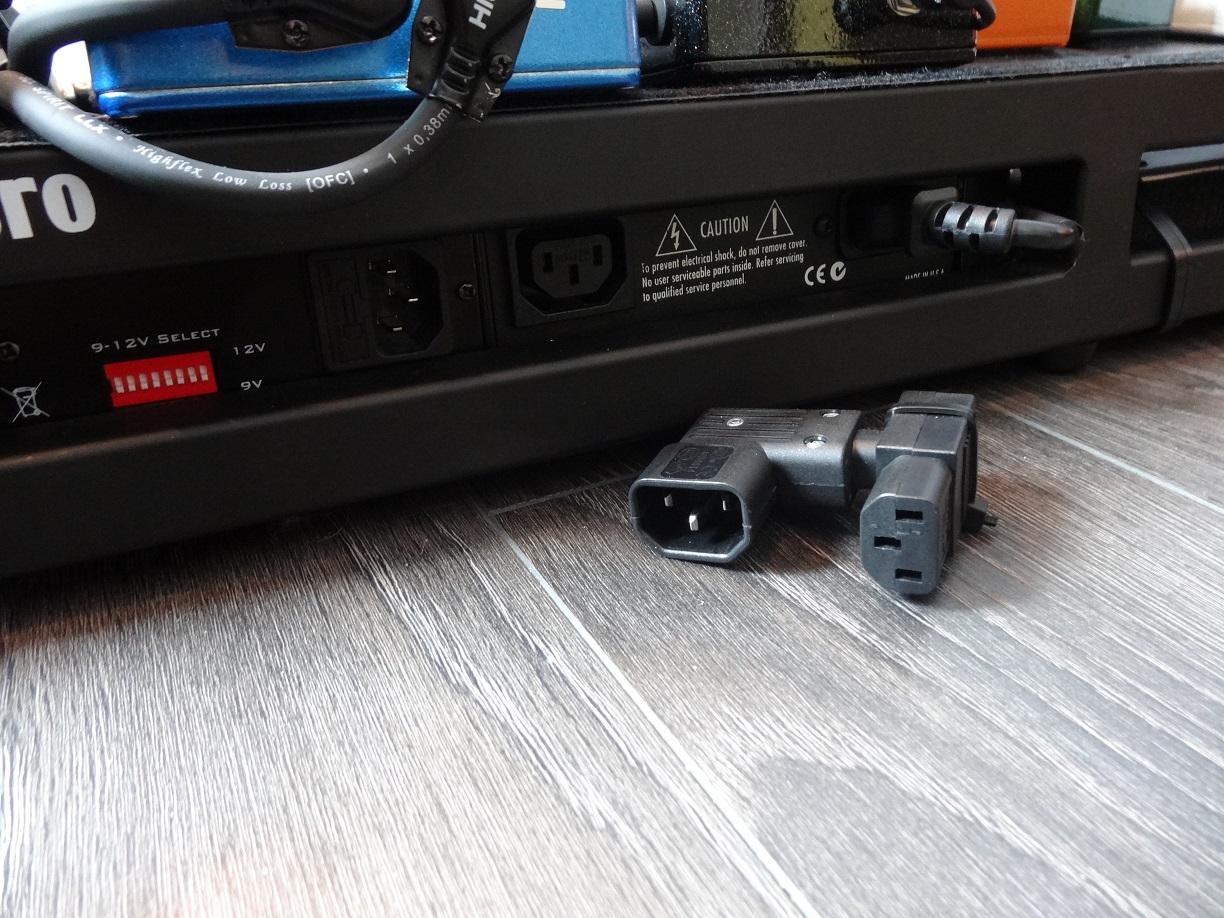

Pour ce faire j'ai bricolé une petite pièce "sur mesure" pour raccorder les 2 :
![]()

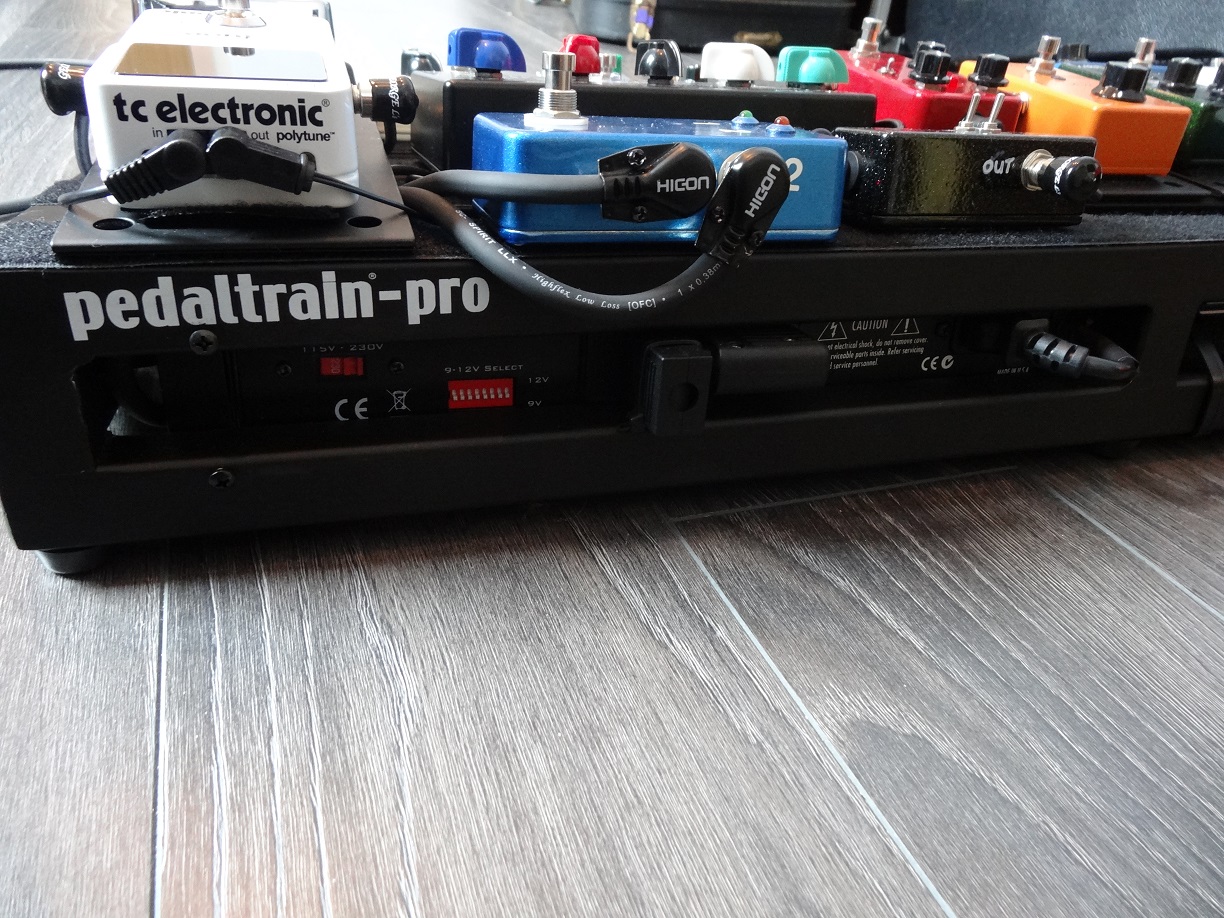

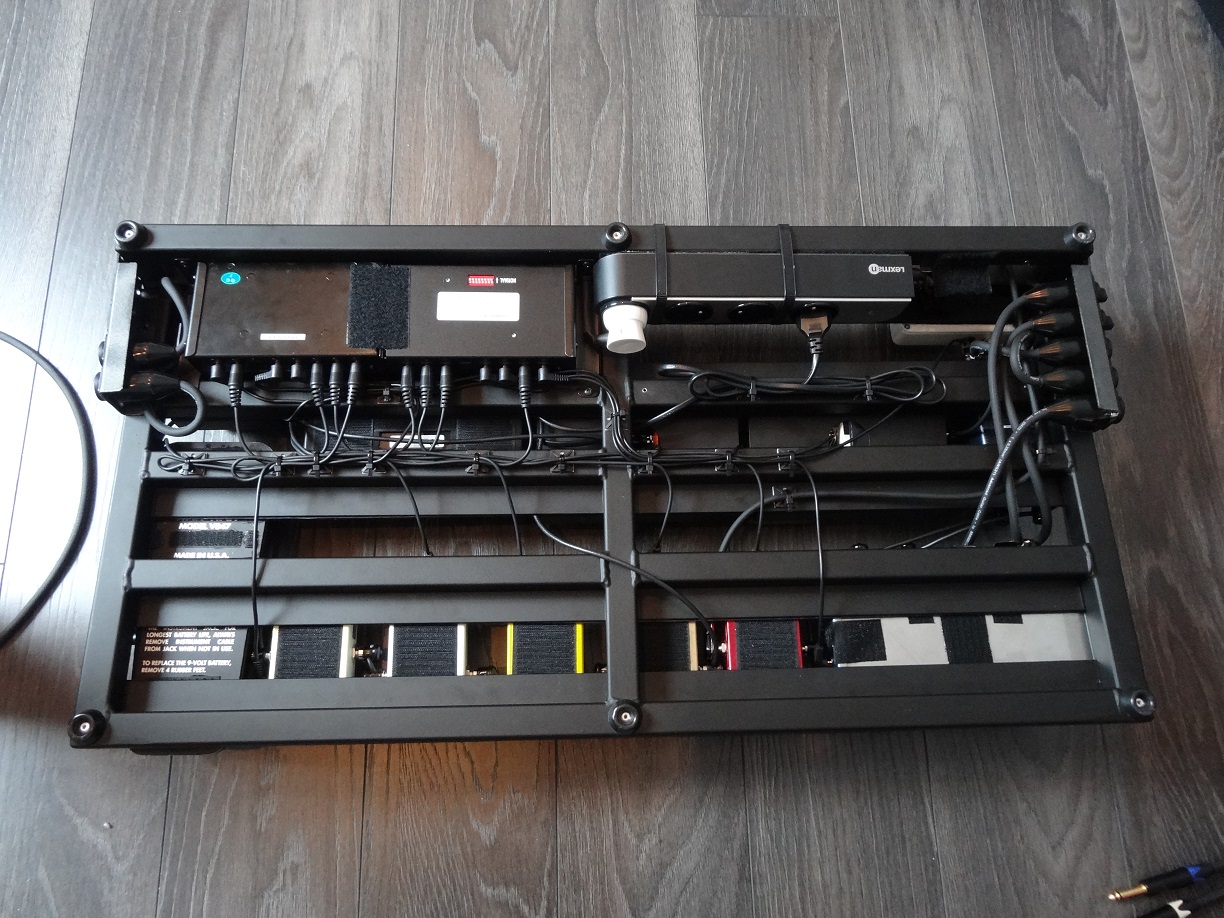

Maintenant qu'on a vu ce que ça donne dessus, voilà quelques photos "des coulisses".
![]()
Au niveau des entrées et des sorties, on voit bien le panneau de rack découpé :
![]()
![]()
Les prises sont des très classiques
Neutrik NJ3 FP-6-C-BAG
Histoire de faire ça le plus proprement possible et d'éviter les court-circuits, j'ai mis des protections
Neutrik SCDR au dessus des connecteurs.
Au niveau des câbles j'ai pris des
Sommer Cable The Spirit LLX.
Le diamètre est assez important et ils ne sont pas particulièrement souples mais au moins comme ça ils ne bougent pas et ils présentent une très faible capacité donc très peu de pertes.
![]()
![]()
![]()

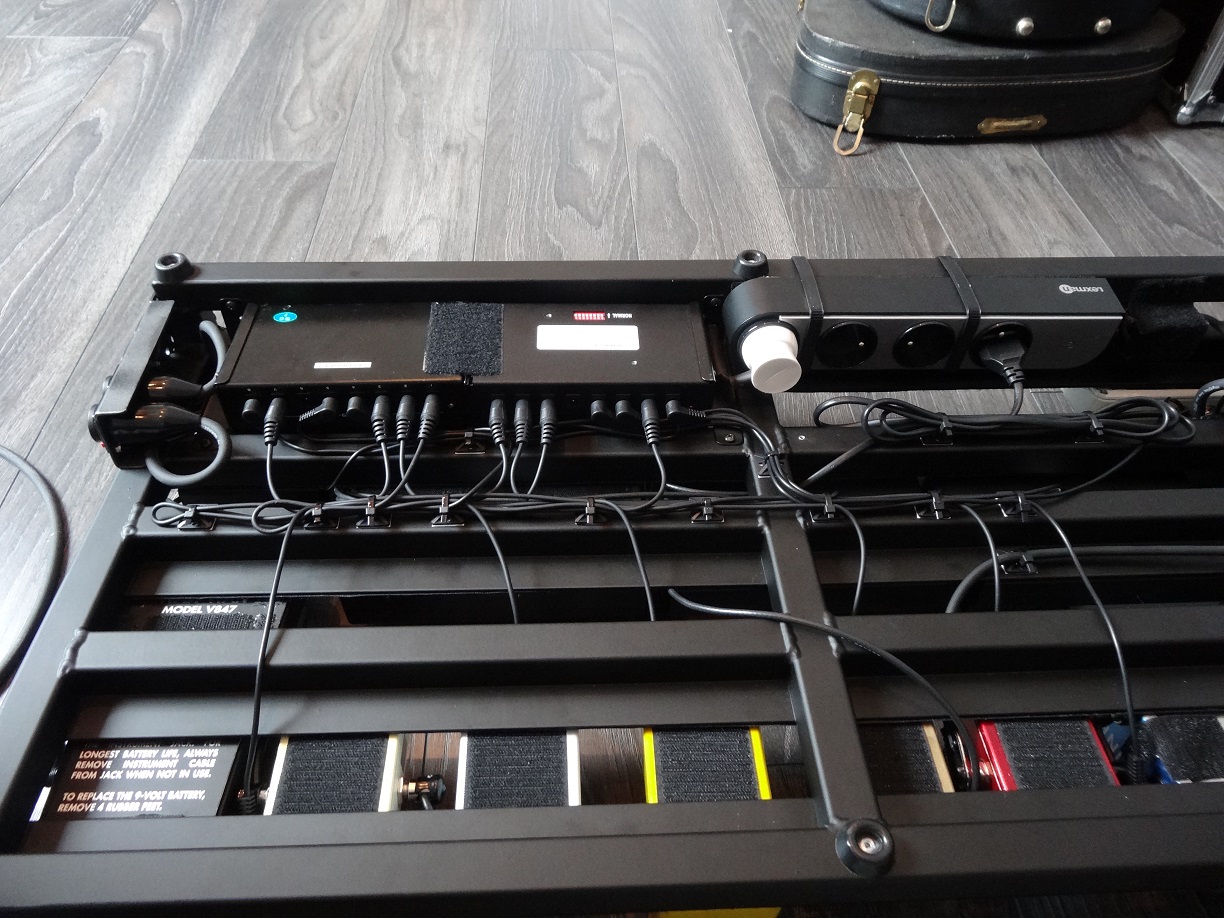

Ensuite si on regarde l'alimentation, on voit que le câble entre le filtre / interrupteur principal et la multiprise est très court.
De ce fait c'était pas évidant de glisser des manchons en plastique thermo-rétractable.
Donc pour éviter de mettre ses doigts sur les contacts électriques nus, j'ai protégé tout ça avec l’adhésif que j'avais sous la main c'est à dire le velcro femelle du board
![]()
La multiprise est une Lexman x4 (achetée chez Leroy Merlin) qui a la particularité d'avoir les 4 prises rotatives.

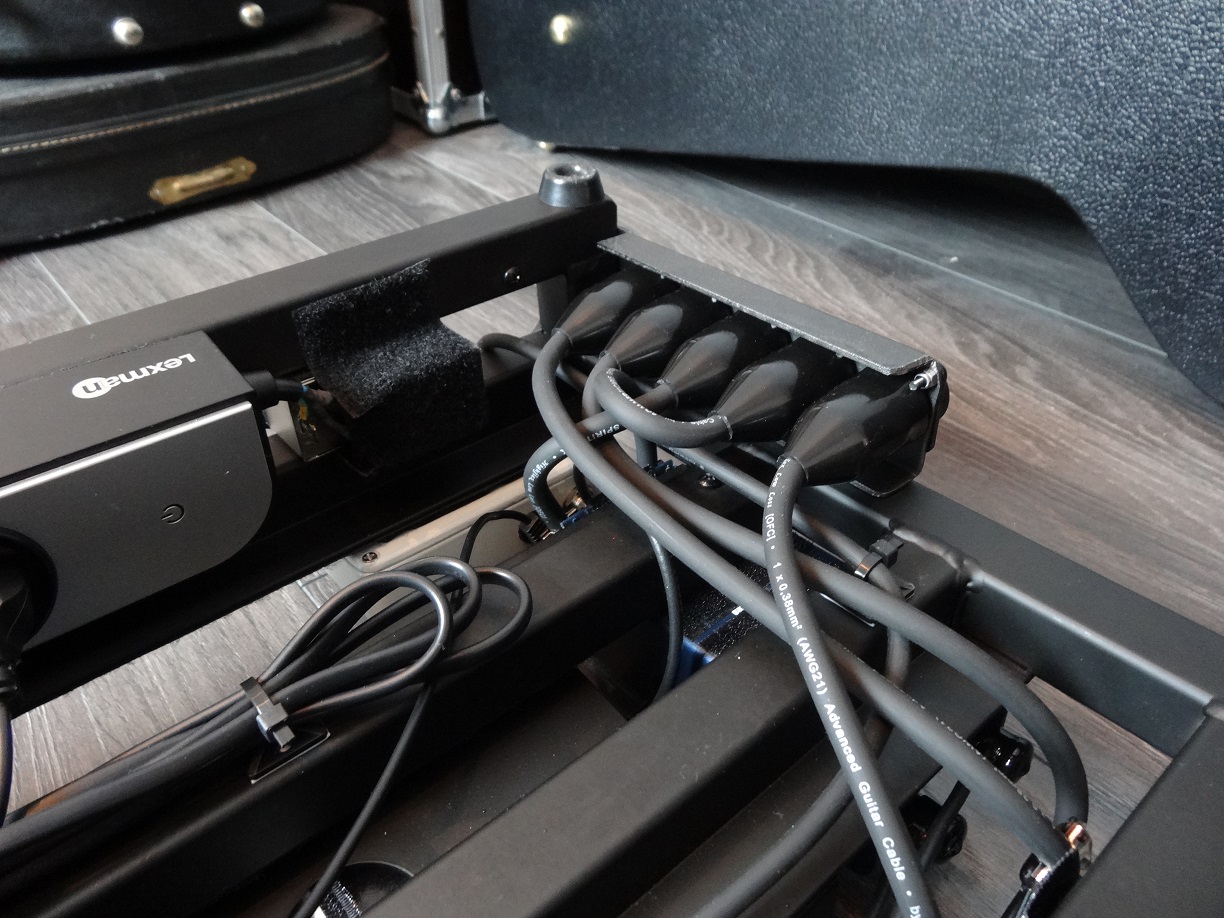

C'est très pratique pour correctement orienter un transfo car il n'y a pas beaucoup de place sous le board.
Actuellement j'ai donc la Voodoo Lab Pedal Power 2 Plus et la Plexitone branchées dessus.
![]()
Et pour terminer, le cheminement des câbles d'alim jusqu'au 2 alimentations.
J'ai essayé de faire propre et surtout que ça ne bouge pas :
![]()
Voilà, vous savez tout !
Je n'ai pas parlé du positionnement des pédales parce que là c'est assez classique :
- Il ne faut pas placer la wah juste au-dessus des transfos en général (alimentations et transfo de découplage)
- J'ai ajouté des
rampes Pedaltrain sur surélever et rendre accessible la deuxième rangé de pédales (sauf pour la Plexitone qui est déjà assez haute)
Au final je suis satisfait du montage.
Les possibilités sont énormes et lorsque tout est bypassé il n'y a aucune perte par rapport à la guitare directement dans l'ampli.
Le fait de pouvoir jouer sur plusieurs amplis en simultané est vraiment excellent.
Le seul défaut de cette config c'est le poids : Ca pèse vraiment une tonne !
Donc il reste le plus clair de son temps à la maison.
Pour les répétitions j'ai une config plus légère.
