Fabriquer un pedalboard étagé

Pourquoi étagé? Parce-qu'avec 2 rangées de pédales, l'accès aux plus éloignées n'est pas toujours du plus pratique.
L'idée est donc de réaliser un pedalboard tout à fait classique + un bloc amovible pour surélever des pédales ou dans le cas qui nous intéresse, un pédalier midi.



Niveau de difficulté: MOYEN

Les fournitures:

- Une planche d'aggloméré premier prix 60x80 cm 10mm d'épaisseur
- de la moquette noire pour enceintes
- 1 baguette en bois (ou autre matériau mais le bois est facile à découper)
- 2 poignées chromées
- Velcro adhésif

Au niveau des outils: scie sauteuse, perçeuse, pince à rivets, scie à métaux, boîte à onglets, lime à métaux et puis le nécessaire courant.

La construction:

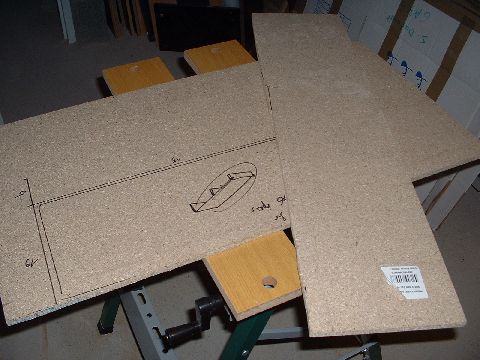

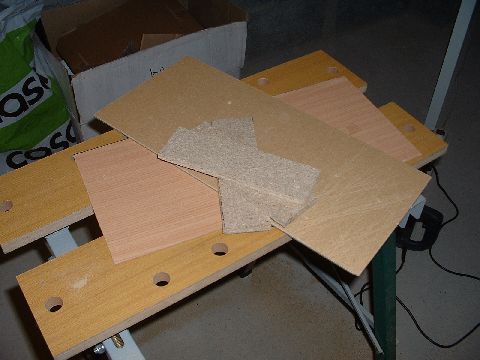

Première étape, découpe de la plache aux dimensions voulus. La chute restante va être réutilisée pour réaliser le bloc amovible.

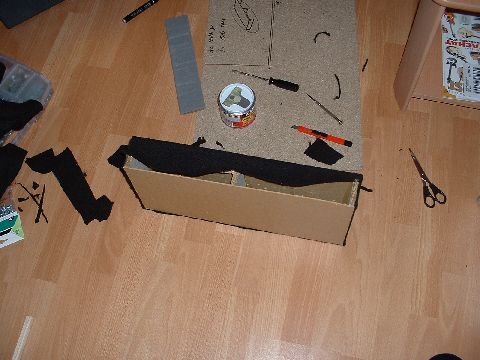

Le reste du bloc est constitué de bouts de MDF de récup.

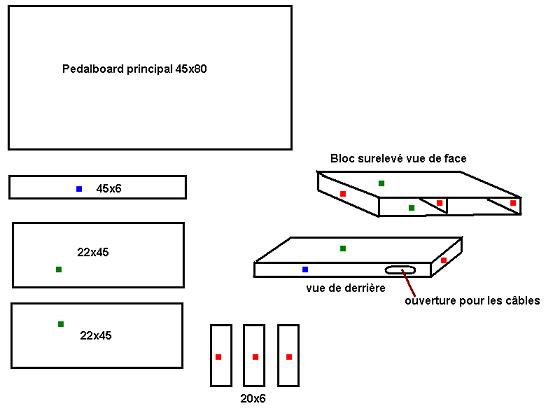

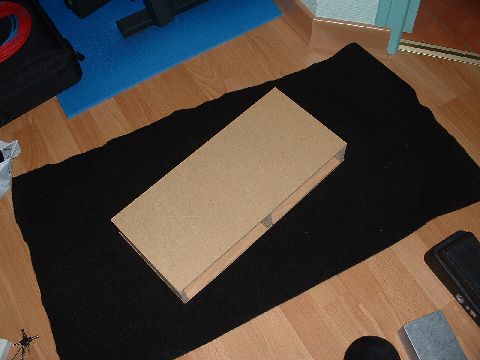

Pour monter le bloc référez vous au schéma tout en haut du topic. l'essentiel étant dans mon cas de pouvoir y loger l'alimentation des pédales, faire passer les câbles 220 et 9V de cette dernière et éventuellement garder un emplacement pour une future utilisation.

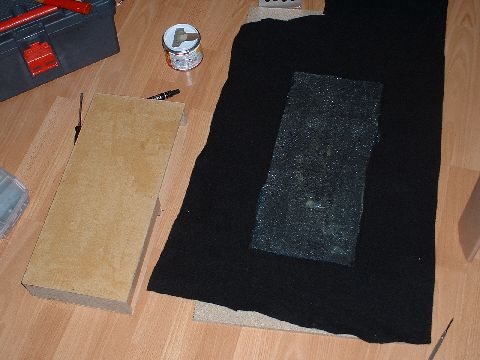

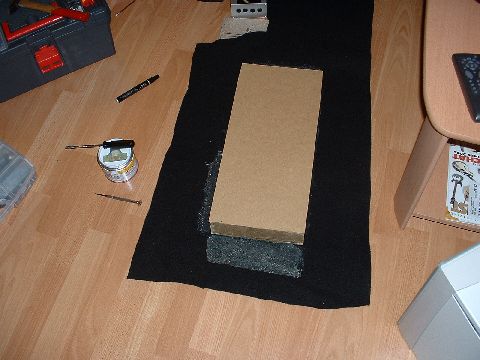

C'est parti pour l'engluage du bloc! J'ai donc utilisé de la colle néoprène et de la moquette pour enceintes hifi. Respectez bien les temps de présèchage de la néoprène pour une bonne prise et attention à la pose.....pas le droit à l'erreur!!

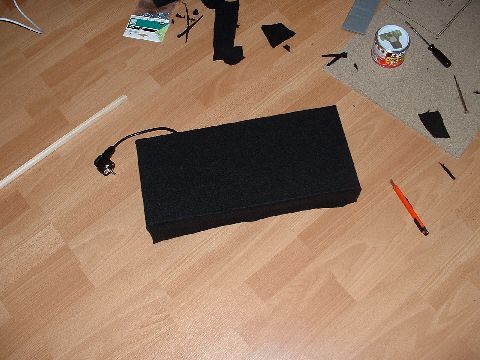

et hop! la moquette n'est volontairement fixée que par endroit (ou par du velcro) sur la face avant pour permettre de glisser l'alimentation et accéder aux branchements.




Maintenant il va falloir attaquer la planche principale!
Désolé j'ai pas trop de photos des étapes à partir de ce stade mais dans la mesure ou on peut trouver toutes les infos sur ce topic https://www.guitariste.com/for(...).html ca ne me semblait pas trop nécessaire ;-)

- Découpe de la planche aux bonnes dimensions

- Pose de la moquette: facile, on étale une fine couche de néoprène sur la planche et la moquette, on laisse sècher 10 minutes environ, on colle les 2 parties et on élimine ce qui dépasse au cutter.

- Pose des baguettes: au début j'étais parti sur des baguettes en bois que j'avais peintes et vernies mais c'était vraiment trop fragile et comme il me restait de l'alu ......
On découpe tout ça proprement avec une boîte à onglets pour les angles c'est mieux et la fixation se fait avec des rivets.

- Pose des poignées: elles sont vissées à travers l'alu et le bois pour un bon maintien (c'est que mine de rien, le pedalboard une fois recouvert de pédales fait son poids)

- Pour les pieds, j'ai découpé des petits carrés de MDF 10mm que j'ai collé (colle à bois) et vissés un peu partout sous le plateau et que j'ai finalement recouvert de tampons en feutres auto-adhésifs.

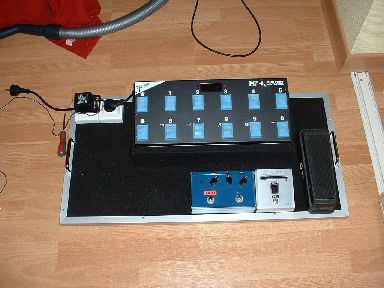

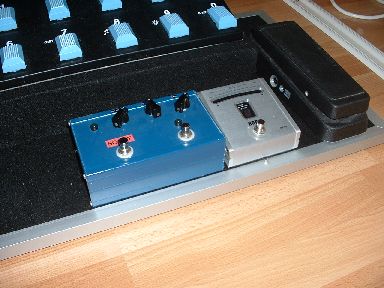

L'ensemble fini:

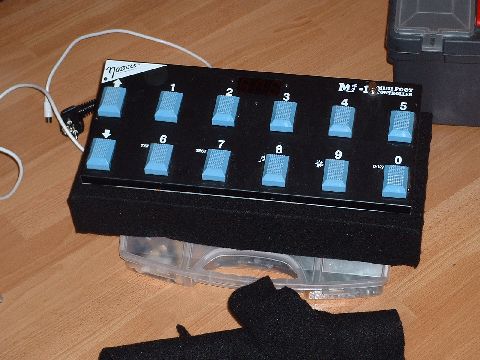

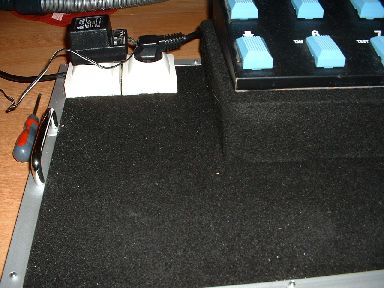

Le jus et le bloc surélevé...

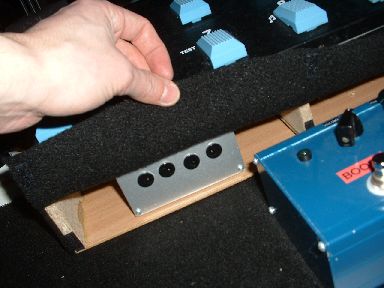

L'alimentation cachée dans le bloc (pfiouu le gain de place )






Bilan:

Les +
- Pas cher mais alors pas cher du tout (surtout si vous pouvez faire de la récup)
- Costaud
- Look sympa nan?

Les -
- Pas de valise pour le transport

très beau, mais je ne comprent pas vraiment l'utilisation tu peu m'expliquer

merci

des photos ça ira plus vite, voici qqs exemples de pedalboard étagé:

http://www.vg-8.com/custom/ped(...)e.jpg
http://www.bostonguitar.com/na(...)d.jpg
http://www.musicgearreview.com(...)d.jpg

OK merci, mais si je comprend bien tu n'a pas encore fini?
il te manque une planche de sol?

j'ai tout, il reste effectivement la planche principale.

sinon, si vous avez pas assez de pedale il reste toujour le simple a 1 etage lol!!

[img]mm2trapolsen.free.fr/1.jpg[/img]

[img]mm2trapolsen.free.fr/2.jpg[/img]

[img]mm2trapolsen.free.fr/3.jpg[/img]

[img]mm2trapolsen.free.fr/4.jpg[/img]

voilou..@++[/img]

tien comme ca sa marche

tien comme ca sa marche

désolé pour le double post, si un moderateur pourrais les supprimer?

Vi on sait ya même déjà un tuto pour en faire un ici :
https://www.guitariste.com/for(...).html


Sinon vivement la suite pour voir ce que ca donne tout fini

je viens de passer les 2 premières couches de peinture sur les baguettes. j'avais dans un premier temps passer des couches d'un vieux vernis satiné qui ne me servait plus pour boucher les pores de ce bois que je qualifierai de cagette :mdr:

UP, vala j'ai finis ;-)

vivement que mes p'tites pédales arrivent :mdr: Boss CS3 et volume morley

mais, l'alim à coté des pédale apporte des parasites non?

Le mien compte t-il pour une étage?

on dirait oui mais la photo est trop artistique pour juger ;-)
