Des pb de cablage ? D'électronique ? Posez vos questions ici

impec

Salut la Cie.

J'aimerais monter un mini toggle switch pour splitter mes micros mais à la manière de la Music Man Majesty (montage par l'arrière)
Vous sauriez où trouver ce type de switch parce que moi je trouve pas...




EDIT : c'est plus la peine, on va gérer autrement.

...

Faudrait une description précise de ta pièce parceque là c'est très flou

poste une photo du cotés table, c'est le cabochon qui est important

Salut,

J'aimerais n'avoir qu'un seul switch 3 positions sur une guitare à 2 micros pour faire ceci :
- position 1 : micro 1
- position 2 : son coupé (sans buzz )
- position 3 : micro 2
En cherchant un peu sur le net, j'ai fait ce schéma :

Faut lire micro 2, pas micro 3 ...

Quelqu'un peut-il me donner son avis?

Merci d'avance,

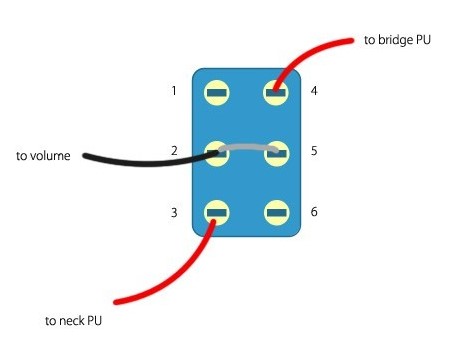

Faudrait pas plutôt partir sur un on/off/on , câblé de cette façon... ?

En fait, je crois que nos 2 schémas font la même chose et que leur problème est qu'ils ouvrent le circuit en position intermédiaire.
Pour éviter le buzz, si j'ai bien saisis, il faut mettre le point chaud du micro à la masse.

Ca buzz avec le schéma de fenson ?

Après tu peux désolidariser totalement les micros en faisant , avec la numérotation du on/off/on de fenson :

1: bridge PU Hot
2 : Volume
3: neck PU hot
4: bridge PU masse
5 : masse
6: neck PU masse

Pour moi, nos 2 schémas sont semblables et présentent le problème décrit en intro ici : https://www.seymourduncan.com/(...)g-102

Par contre, ta proposition me plait bien (avec un pont entre 2 et 5) !

Effectivement j'y avais pas pensé. Du coup exit le on/off/on, il faut bien un on/on/on.

Donc faudrait faire :

EDIT : j'ai dis de la m**de

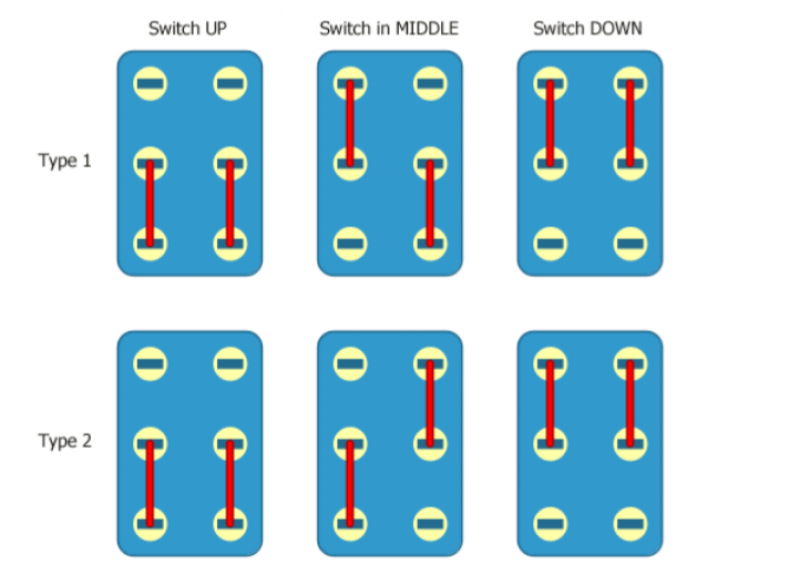

pour un type 2 :
1 mic 1 hot
3 masse
5 volume
6 mic 2 hot
edit pont entre 2 et 4
car d'après ton lien c'est le point chaud du jack de sortie qui doit être à la masse pour éviter le buzz

fenson pour ton switch monté par l'arrière, c'est pas un switch classique sur une contre plaque ?

Merci pour vos réponses

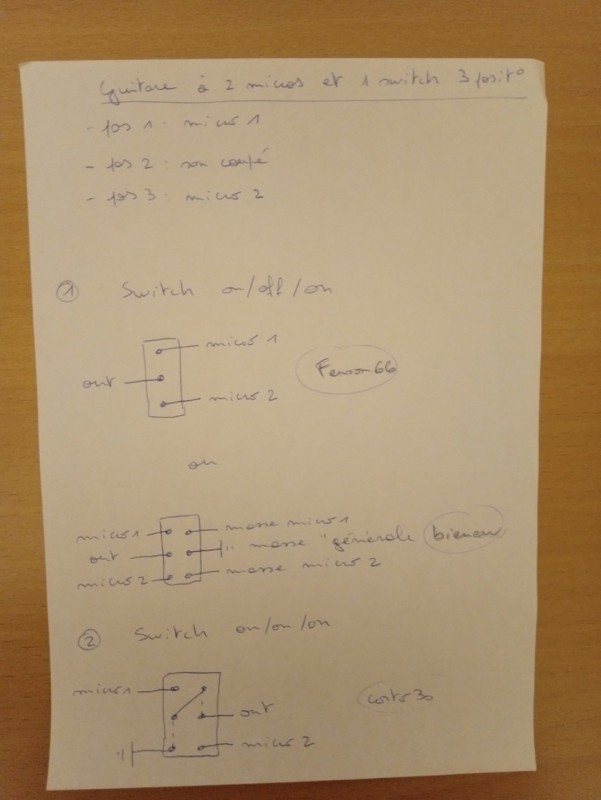

Si je résume, voici vos propositions :

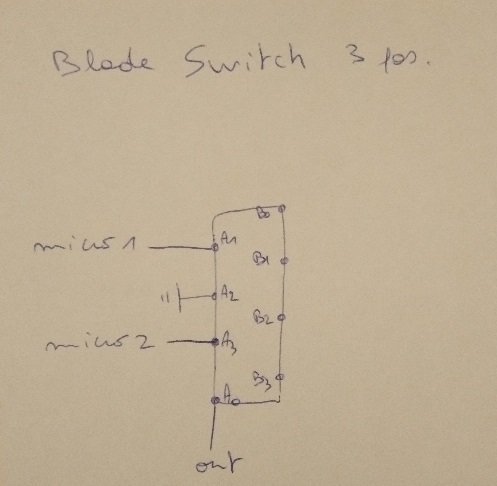

Mais finalement, n'est-ce pas équivalent à laisser un blade switch 3 positions ?


En fait, je ne comprends pas cette histoire d'éventuel buzz pouvant être remédié par la mise à la masse du point chaud (décrit ici https://www.premierguitar.com/(...)witch ou là https://www.seymourduncan.com/(...)g-102) car dans un schéma classique, lorsque seul le micro A est sélectionné, le point chaud du micro B est "en l'air" et vice versa :

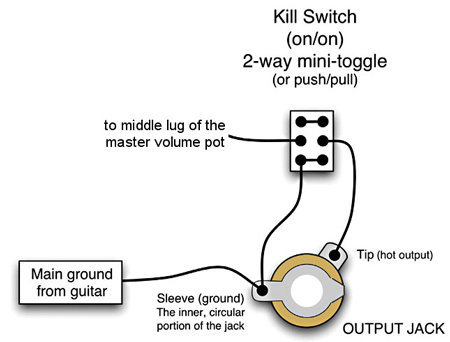

Hors ici, le point chaud est mis à la masse :


Merci d'avance pour vos lumières

Parce que ce qui génère du buzz c'est d'extraire les micros du circuit mais en le laissant ouvert (le point chaud du jack n'a plus de source). Donc dans la position intermédiaire sans micros que tu souhaites, il faut que le point chaud de chaque micro soit mis à la masse, tout en restant connectés au point chaud du jack.
Il faut donc mettre à la masse la sortie du switch.
Du coup c'est la proposition de corto30 qui est la bonne.

salut,
fenson tu as trouvé une solution pour ton sélecteur majesty ?

la pie oui le switchblade cablé comme ton croquis c'est équivalent, ceci dit je pense que ça marche aussi sans mise à la masse, ça dépend beaucoup de l'ampli et des pédales si y'en a entre la guitare et l'ampli. le risque c'est d'avoir des gros bruits de commutation à l'ouverture du circuit, parce qu'en général le kill switch on s'en sert avec pas mal de gain

Oui. Mon luthier va fabriquer une patte comme dans la Gilmour Black Strat.

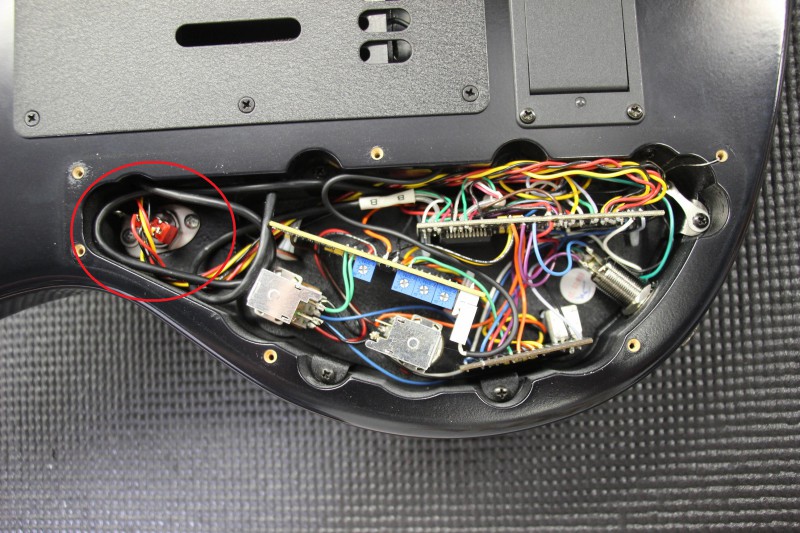

Le sélecteur de la Majesty c'est un Dimarzio avec une espèce de plaque-écrou qui se visse dessus et permet le montage par l'arrière. Par contre ça demande d'avoir une table suffisamment épaisse à cet endroit pour visser dedans sans la traverser.
Sinon, j'ai pas trouvé ce genre de chose en spare parts, c'est du custom made chez MM alors faudrait aussi la fabriquer.
