Des pb de cablage ? D'électronique ? Posez vos questions ici

Normalement rouge et blanc sont à souder ensemble (connecté à rien d'autre), noir et la tresse vont à la masse et le vert vers le potard.

Si ça ne fonctionne pas, vérifier avec un multimètre si les bobines sont pas mortes (et confirmer qu'elles sont bien connectées aux bons fils)

merci pour tes reponses déjà,
j ai essayé ce branchement,et pas un son ne sort.......
je n ai pas de multimetre malheureusement

Ca coûte aux environs de 15-20 EUR pour les moins chers, il n'y a pas d'accessoire plus indispensable dans des travaux d'électronique

ce n'est pas question de prix pour le multimetre,mais plutôt parceque je ne sais pas m'en servir

Allez, c'est bien plus simple que se servir d'un tél portable

Allez, je montre!

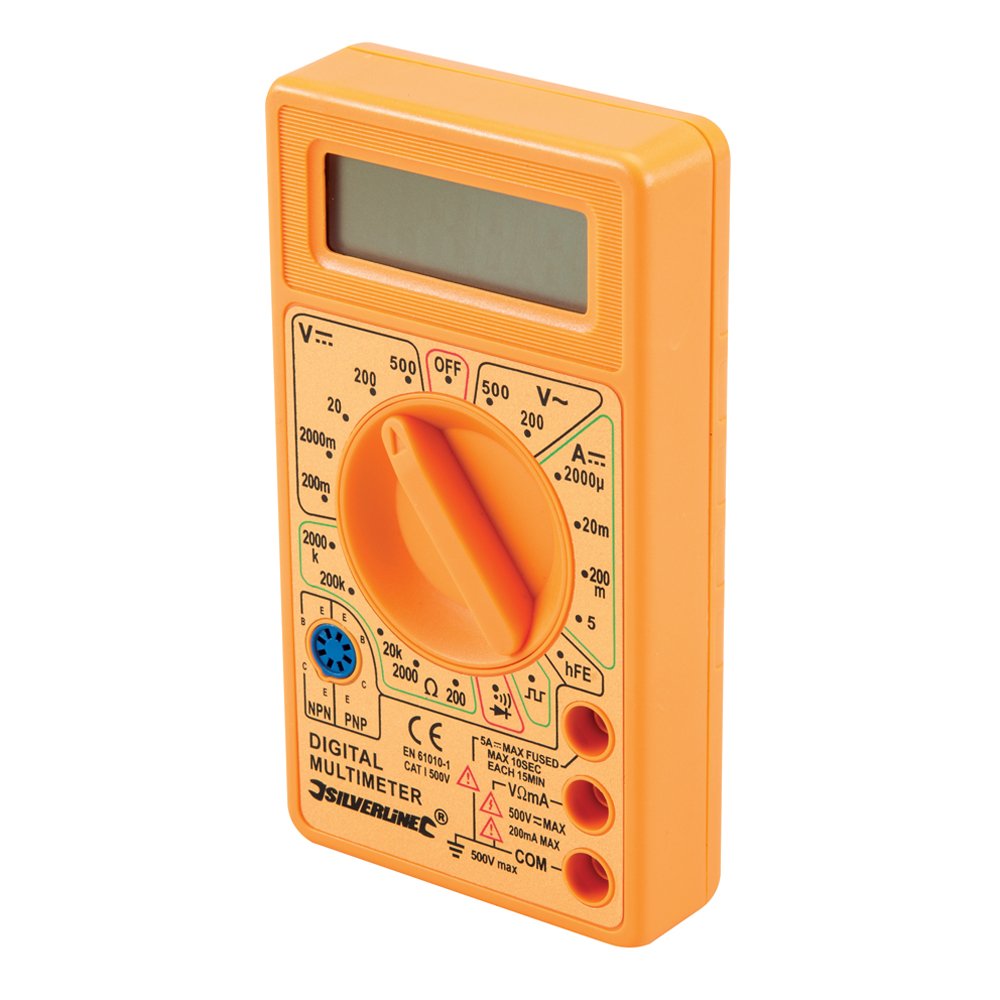

le multi le moins cher chez Amazon qui fera tout à fait le job (faire gaffe, fourni sans pile):
http://www.amazon.fr/Silverlin(...)metre



Fourni avec deux cordons de mesure: un noir et un rouge
* On connecte le cordon noir dans la prise du bas "COM",
* Le cordon rouge dans la prise du milieu "VΩmA"
* Sélecteur rotatif dans la position 20K

Voilà, c'est fini, avec tes deux câbles tu mesureras alors la résistance qui s'affichera sur l’écran.

alors ca si c est pas détaillé!!!merci a toi dolgano!
mais si je pouvais me passer de ca,a m arrangerais.

Salut à tous, pfiou ça fait des siècles que je ne suis pas venu ici moi, voilà qui est réparé ;-)

Bon alors je m'explique, je bricole en ce moment une "SG-like" et j'ai un souci de câblage dont je n'arrive pas à identifier l'origine.

Je m'explique, j'ai la très forte impression que quelle que soit la position du sélecteur les 2 micros sont engagés ensemble, à priori en parallèle.

En position grave le volume grave est actif mais pas l'aigu, les 2 tones sont actifs

en position centrale tout est actif

et en position aigüe, seul fonctionne le volume aigu mais également les 2 tones.

Serait-il possible que le sélecteur soit responsable ? Le câblage, semble correct quoique les soudures sont un peu moches .

Le câblage de référence est celui que j'ai trouvé chez Seymour Duncan.

J'ai également tenté de photographier la cavité mais on ne voit vraiment pas grand'chose.

Est-ce que par le plus grand des hasards, cela est-il déjà arrivé à quelqu'un ce genre de truc ?

Merci à tous

Vu que les volumes fonctionnent normalement, le switch doit être bien câblé...
Vérifie le branchement des tonalités d'abord, il y a peut-être un truc là!

Si c'st un selecteur type Gibson comme celui-ci, la verif est pas trop difficile a faire : tu glisse un morceau de papier d'un coté entre deux lames, et si les sons changent c'est qu'il y a effectivement un faux contact

Si c'est boitier comme ci dessous, tu dois verifier tes soudures a la loupe pour voir si ca a bavé

Le premier modele est a priori plus facile a souder et a verifier

Je vais chercher de ce côté là.

Merci beaucoup

Mince j'avais pas vu ton message avant de répondre à Dolganoff.

C'est le 2ème, donc le moins facile à câbler

Et je viens de mettre mon nez dans la cavité électronique, tout me semble ok c'est quand même assez étrange ce truc.

Et vu que je mesure à mon ohmètre quelque chose comme 3.75 Kohms pour moi c'est le branchement en parallèle qui est actif tout le temps.

Scrogneugneu

Merci à vous 2 en tout cas

Tu as suivi quel schema exactement?

Lien introuvable

Oui, un grand classique... Peut-être démonte tes potards (sans déssouder) pour pouvoir mieux photographier en dehors de la cavité électro? Là comme ça difficile de dire quoi que ce soit...

Je vais voir ça

Merci encore.
