oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #33
  • Publié par
    oldamp
    le 22 Nov 2014, 15:35
ah oui ! piège courant ! c'est pourquoi je n'utilise presque jamais de cavbles blindés... faut alors bien soigner le cablage et faire des fils le plus courts possible !
acdcshow
oldamp a écrit :
ah oui ! piège courant ! c'est pourquoi je n'utilise presque jamais de cavbles blindés... faut alors bien soigner le cablage et faire des fils le plus courts possible !
Oui, heureusement qu'on m'a donné l'idée de tester la continuité de tous les câbles ! D'ailleurs, si j'avais su, je n'aurais pas terminé par celui-ci Du coup je l'ai remplacé par un 22 gauge violet, étant donné que je n'ai pas de ronflette, mais juste un "hsss" habituel...
Mes fabrications :

- Marshall JMP 2203 -
https://www.guitariste.com/for(...).html

- Marshall SLP 1968 -
https://www.guitariste.com/for(...).html
ZePot
  • ZePot
  • Vintage Total utilisateur
  • #37
  • Publié par
    ZePot
    le 01 Déc 2014, 17:46
Bravo, belle réussite

J'ai bien envie de me lancer dans un projet similaire, mais ça me paraît un peu risqué pour un premier essai...

Sinon, je suis frappé par la taille du châssis par rapport au peu qu'il y a dedans... Il n'y aurait pas moyen de caser un 2203 dans une tête au format 50W (1987), un peu comme les premiers Mesa Boogie ?

jack_vester
Pour répondre à ZePot, je dirais qu'il reste de la place dans le chassis, mais en conception artisanale Eyelet Board (ou Turret Board, aussi, d'ailleurs), c'est quand même pratique d'avoir de la place autour des trucs pour les cabler correctement.

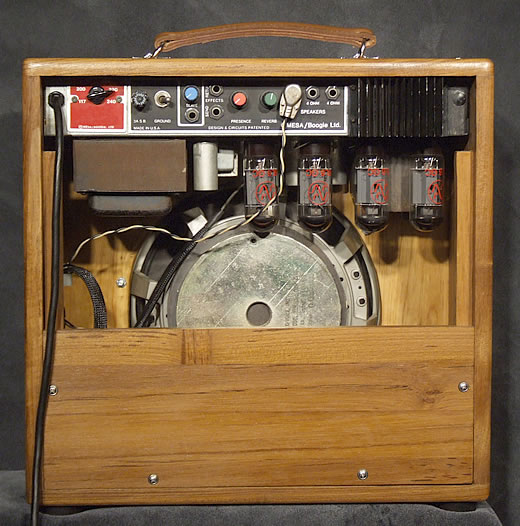

Dans les Mesa, c'est du PCB (je suis pas sur pour les premiers, mais ça serait cohérent avec une production industruelle , cf. Bogner, par exemple), et c'est du coup plus facilement "intégrable".
Quand tu regardes sa dernière photo, ou tout est monté, il ne reste quand même pas beaucoup de place libre...



Mais bon, il y en a qui font pire, sur un premier ampli...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
acdcshow
Tu pourrais, mais il faut un châssis de 50W vierge que tu perceras toi-même, car ça n'existera pas. Puis surtout, des petites mains, car déjà câbler un 100w dans le chassis 100W c'est pas facile partout...

Puis je vois pas trop l'intérêt de vouloir foutre un 100w dans un 50w? Autant faire un 50w
Mes fabrications :

- Marshall JMP 2203 -
https://www.guitariste.com/for(...).html

- Marshall SLP 1968 -
https://www.guitariste.com/for(...).html
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #40
  • Publié par
    oldamp
    le 02 Déc 2014, 09:59
jack_vester a écrit :


Mais bon, il y en a qui font pire, sur un premier ampli...


c'est quoi ce foutoir ???? pratique pour la maintenance....
des nom, des noms
jack_vester


je crois bien que c'est ouam... Mias j'ai une excuse, c'était pas un kit!!!!

D'ailleurs, je tâche de faire nettement mieux sur le nouveau...
La maintenance, ça se fait, hein, pas de souci, j'ai fait de nombreuses interventions dedans, et avec le plan de cablage et le schéma, tu retrouves tes petits, quand même... Mieux que sur PCB, presque, je dirais... Mais c'est peut-être aussi parce que je connais "un peu" par coeur le layout...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #42
  • Publié par
    oldamp
    le 02 Déc 2014, 19:00
Bon ! faute avouée à moitié pardonnée ! le 2eme on va pas te rater alors !
DukeOfPrune
oldamp a écrit :
ah oui ! piège courant ! c'est pourquoi je n'utilise presque jamais de cavbles blindés... faut alors bien soigner le cablage et faire des fils le plus courts possible !


Sinon câble blindé teflon, dur à dénuder, mais résiste à la panne du fer à souder et tu peux chauffer la tresse sans risque qu'elle se court-circuite avec le conducteur central.
