tu est cablé par defaut comme ca:


je conseille de faire ca:

si en faisant ca ca ne marche pas c'est que forcement le ou les 2 contack jack/boitier sont pas bon .
pour verifier: multi en position qui bip et on essaye de faire biper le multi entre la masse du out et le boitier si ca bip ok le contact entre le jack out et le boitier est bon.
on essaye de faire biper le multi entre la masse du in et le boitier si ca bip aussi ,les 2 connection sont bonnes la pedale marche. si ca bip pas ben on gratte la ou la connetion dois se faire sur le boitier avec style un cutter ou tournevis si on a un boitier avec de la peinture faux gratter aussi...
c'est aussi simple que ca .

super_taz je sais pas quoi te dire crois ce que tu veux j essaye d expliquer le pourquoi du comment mais c'est simple .
la raison a laquelle les vendeurs de kit et autre notent les layouts comme ca c'est que ca doit etre source de panne bete et perte de temps ils preferent donc choisir la solution de faire plusieurs fois la conection en pariant sur le fait que y en a au moins une qui sera bonne et que y en as qui mette des boitier bois,plastique ou autre , je trouve pas mieux comme explication

aprés y en a qui s en foute de faire des boucles ya qua voir comment c'est fait un marshall ou fender meme les meilleurs ...
c'est pas pour ca qu il faux faire pareil , enfin je ne force personne c'est mon point de vue .
je fais attention aux masses dans tout ce que je fais comme truc style cablage guitare ,cable masse flottante ,alim regulé et isolé ,pedales et amplis

aprés sur un forum on a le droit de ne pas etre du meme avis .
j attends que tu m explique ou je me trompe ?
je cable comme ca et je te garantie que ca marche trés bien.

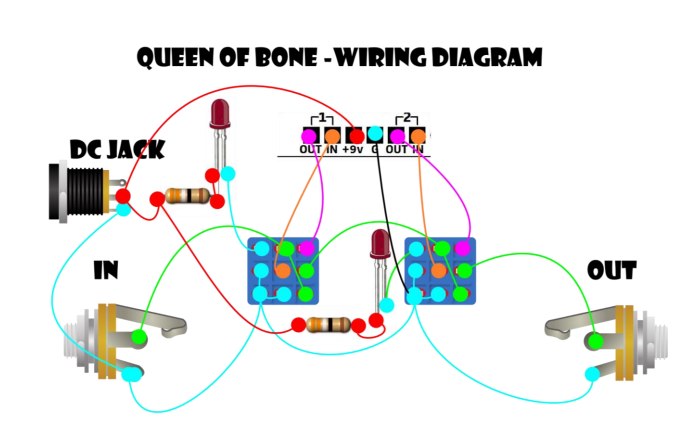

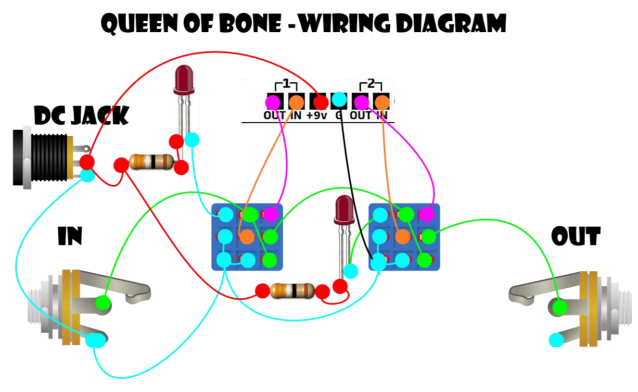

ce schema de cablage est pour moi pile poils le resumé visuel de ce qu il faut faire .
http://boutiquetechniguitare.c(...)t.jpg

soit on fait confiance a ce schema sans comprendre (c'est dommage quand meme) soit on prends 5 minutes pour comprendre .

Alors je suis complètement d'accord sur le plan théorique : en mettant un fil entre les jacks, on cree un chemin alternatif pour la masse, ce qui est moins bien que le fameux câblage en étoile, et crée une fameuse "boucle de masse"

En pratique le bruit est négligeable (j'ai deja compare sur 2 pédales identiques). Et puis si on réfléchit, de nombreux pcb utilisent deux plans de masse ce qui est censé générer la meme chose.

L'avantage, cest de ne pas se faire suer a cabler un fil de plus. Le désavantage, cest qu'il faut vérifier que le boitier est bien conducteur (mais c'est très souvent le cas)

tu as comparé avec quelle pedale benoi31?
eventuellement l essaie que je peux faire c'est avec une tube screamer avec ce fil de la boucle sur un inter on off pour voir si j entends une difference.
mais sur une seule pedale vas t il y avoir une difference audible ,c'est pas dit j'en sais rien mais si tu cable 10 pedales comme ca et tu met une alim guirlande o fesse et tu te branche dans un amp qui est truffé de boucle j'ose esperer que oui ca s entends .

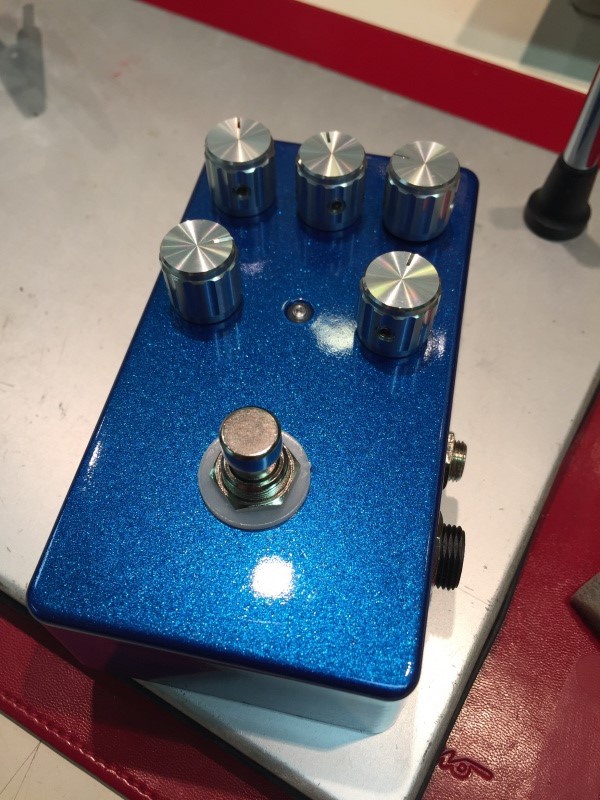

Bon sinon je viens de finir un petit clone de Skreddy Screwdriver

Comme dirait M.Skreddy : HybridFuzz, donc de l'OD un peu fuzzy
un BC109C et un AC127 (un MP38A dans mon cas équivalent des AC176)
boostés en entrée par un treble boost à base de mofset BC170

Bref on a là un OD génial
on peu toucher à tout, c'est très réactif à l'attaque et les contrôles sont supers efficaces
Bref de la balle je vous la recommande chaudement




avec câblage en étoile, dédicace PiPiRoSe

bon je crois que vous aller me taquiner un moment avec ca

C'est joli ce vero rouge, tu as trouvé ça où ?

Je me suis fait un délire coloré
C'est moi qui l'ai peint

Sur un petit vero board ça va, mais pour un gros circuit
Faut bien se concentrer pour placer correctement les composants

mon dernier montage….

fuzz face "creepy finger" avec des BC108c qui trainaient….







ma boucle de masse doit être parfaite !! toutes les masses sont branchées n'importe où !!!

Simple et classe, j'aime beaucoup !
La screwdriver a l'air top aussi !

Une Big Muff pcb Coda



J'aime beaucoup la fuzz face, mais pourquoi l'alim en bas ?

le jack out tordu c'est pour cacher la boucle
(je vous taquine biensur)
ca me rapelle que j ai un projet de muff violet ram s head modifié (avec un tube 12ax7 en plus comme etage de gain) a me faire quand je serais motivé .
j'ai essayé ya trés longtemps une muff ,j'en ai gardé un mauvais souvenir ,j'avais trouvé nul ,mais je garde espoir sur ce projet
vous en etes satisfait de la violet ram head ?
mignon le pcb
visiblement le pcb comporte la possibilité de mods

parce qu'elle est en haut de mon pedalboard, et que c'était plus simple pour le fil d'alimentation !


pas mal de projets présentés sur ce topic !!! c'est cool !!!

Si tu aimes les smashing pumpkins ou les Hellacopters, ca passe pas mal du tout.
Ca reste une Muff. J'ai mis un 2n5088 en 1er transistor et c'est quand même blindé de gain
Si tu veux te réconcilier avec les muffs, essaie une triangle avec un réglage de mid et des transistors avec moins de gain genre BC550C.

Pour la boucle, c'est un hommage

je vais rester sur ce projet de muff violer ram modifié car c'est le son que je voudrais essayer(slipknot 1er cd,korn life is peachy et sepultura roots )

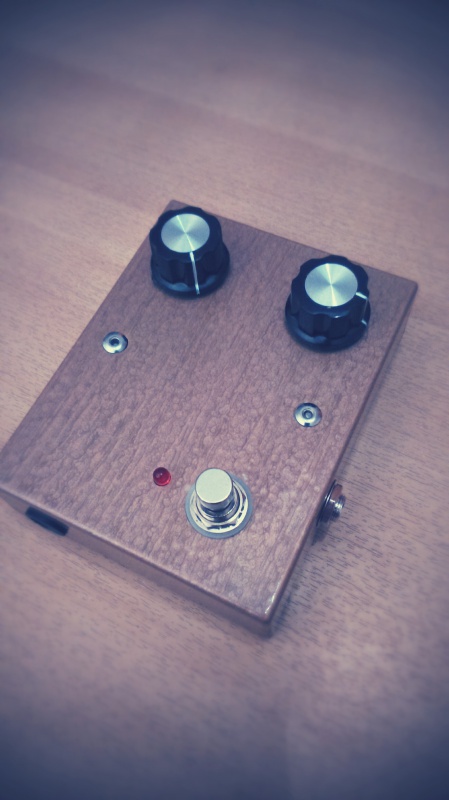

voila un kit de screamer de chez musikding que j ai monter pour un ami
trés rapide a monter(quelques heures ) et trés bon marché .
celle la est juste monté avec un switch ts8/ts9 (rien de trés exotique mais sympa)

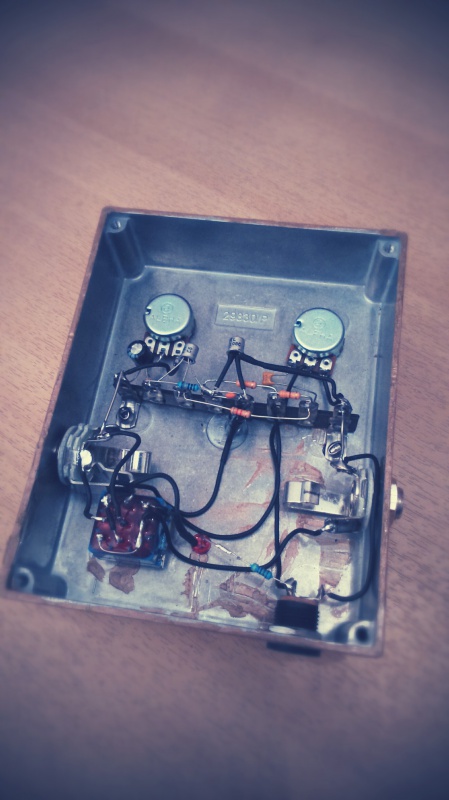

j'avais pris quelques pics au moment des essais :





c'est les composants du kit je n 'est rien changer sur celle la(biensur on peux toujours ameliorer certain point...), j'ai monter une screamer avec modif doug aldrich (ce qu on trouve dans la majik box) et le resultat est vraiment trés bon aussi ...

Trés propre mais je crois que t'as oublié un fil

j avoue que j ai cleaner un peu les fils avant fermeture du boitier
