Photos de vos pédales DIY

Oui, avec les kits c'est plus simple. Par contre ça revient plus cher.

Bon, aujourd'hui je me suis fait une Pedalpcb Van Pelt (clone de la JHS Charlies Brown V4).

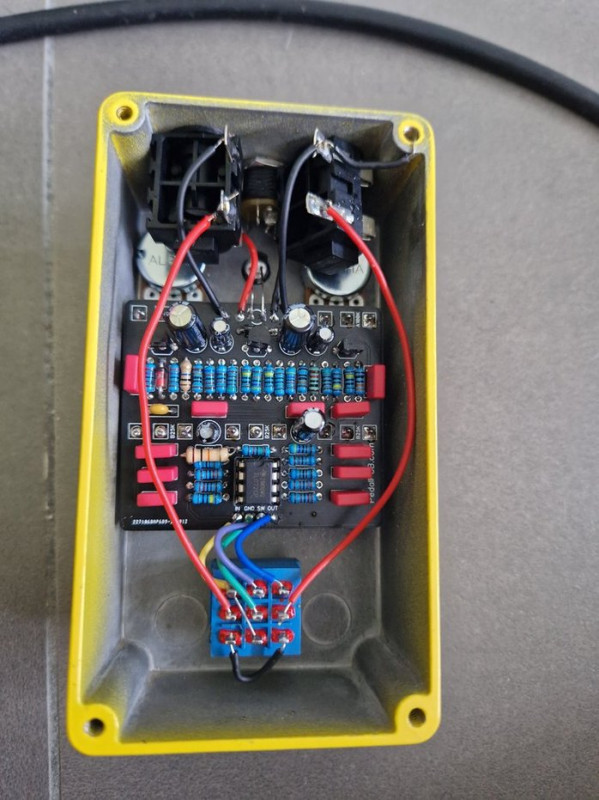

Intérieur :

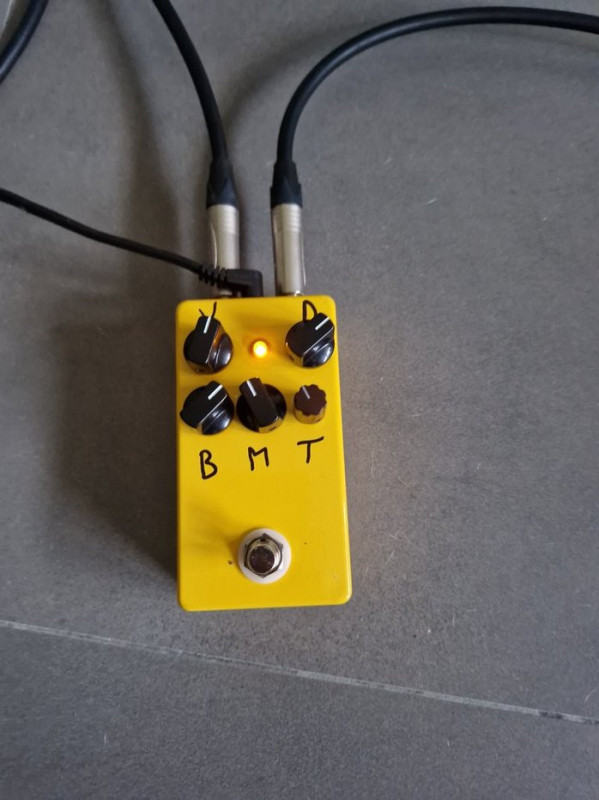

Extérieur :





Notez le bouton pour les aigus qui est plus petit que les autres. J'ai respecté le template mais le réglage de mid n'est quand même pas bien centré. Du coup, impossible de faire cohabiter un T du même diamètre. Ca ne passe pas sans forcer comme un barbare.

Bref, cette pédale me rappelle tout ce qui m'avait fait retourner l'originale :

- le fameux "crrrr" de pré-drive (dur à décrire) qui donne une impression de mauvais fonctionnement alors que non...

- l'eq assez étrange. Ca sonne toujours assez petit ou alors trop creux...

- la dynamique : tout ou rien...

Bref, définitivement pas ma came. Je m'en suis fait un clone pour éviter d'en reprendre une. Avec le recul j'avais peur de m'être séparé trop vite de la vraie et d'être passé à côté de quelque chose. Et ben non...

C'est ma 10ème.

La prochaine : le Univibe !

Justement, à combien revient une pédale via PedalPCB ? Tu en commande plusieurs d'un coup et tu commandes toutes sortes de composants par paquet de 100 ou commande vraiment au compte goutte ?

Cela dépend des pédale, mais en effet mieux vaut grouper les achats pour limiter les frais de port. Tu peux commander les composants à l'unité si tu le souhaite.

Les gros postes, outre le PCB, ce se le boitier, les footswichts, les jacks, les potentiomètres et certains circuits intégrés.

ici ya deja quelques truc pour eviter de passer en direct avec pedal pcb
https://www.musikding.de/PedalPCB_3

Merci PiPiRoSe,

Mais ces kits sont complets ou c'est juste le PCB seul ?

tu choisis boitier percé ou pas ou pas de boitier et tu choisis les boutons de potar en plus du prix , c est indiqué dans la partie description sinon pcb seul enfin tu fait tout comme tu veux c est le but

chez eux tu as leurs propres kits COMPLETS ( il reste juste à ajouter les boutons et à choisir
boitier ou non )

https://www.musikding.de/The-Z(...)e-kit

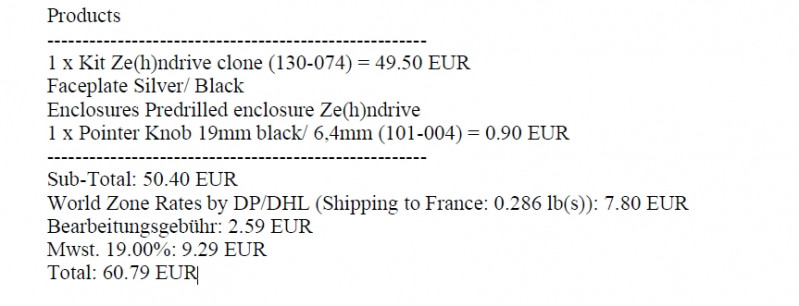

j'ai pris cet exemple parce que je l'ai réalisé et voilà ce que ça m'a couté :



ATTENTION : il y avait un problème de stock et MALGRE que j'ai commandé 4 boutons, ils
n'en ont mis qu'un seul -pointer knob- ( le seul restant en stock )
Donc, j'en ai rechoisi 4 autres différents DONC il faudrait rajouter 0,90x3 = 2,70

donc en fait cela a fait 2,70 + 60,79 = 63,49€

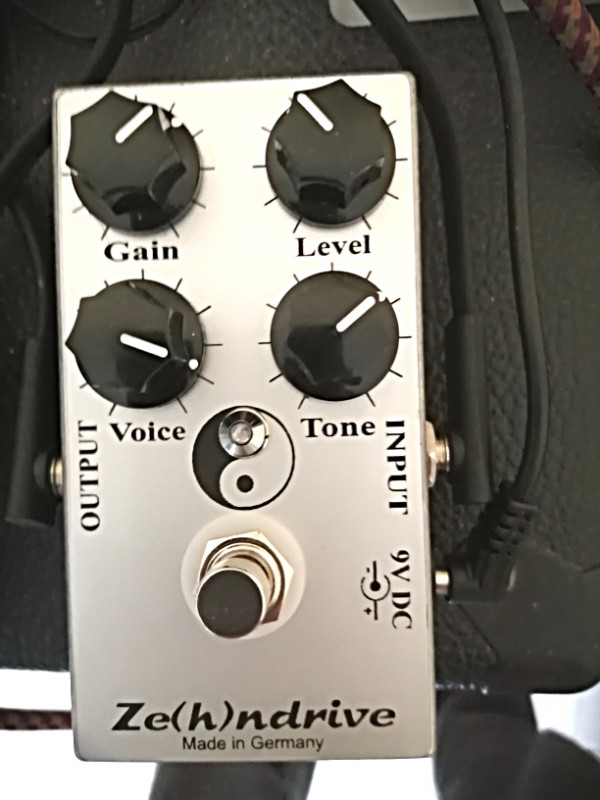

pour ça comme résultat :



je trouve cela assez raisonnable .

Le kit est facile à monter, les composants sont repérés ( gain de temps) : et ils respectent
intégralement le circuit d'origine ( et aux niveaux des composants donc! ) !

Nickel ! Merci pour les infos !

Ca vaut le coup finalement. Je vais voir ça et très certainement me laisser tenter

quelqu'un a t'il déjà essayé de faire un SAGAN Delay ?

Ça m'intrigue depuis un moment.

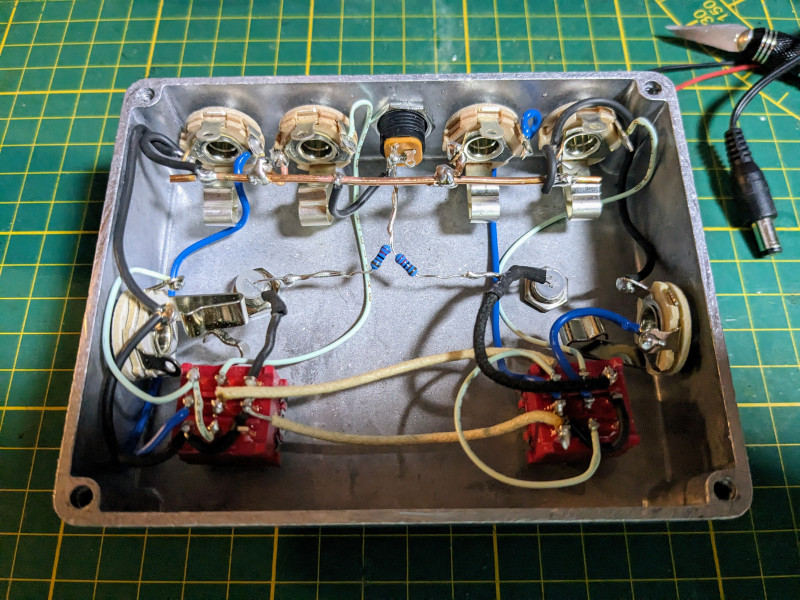

petite remise en route en douceur pour moi avec un looper 2 voies.

Bon c'est toujours pas super propre, j'ai fait plus beau, mais mieux qu'il y a quelques mois.

Une Led UV et une led orange, je ne pense pas le peindre et mettre un waterslide directement + vernis.

Une petit preview du watersilde Un poil plus petit que la pédale je ne sais pas pourquoi le copieur a déconné et touché à l’échelle.

J'ai filmé la réalisation complète, ça sortira bientôt.

je trouve super la deco ca me tarde de voir la vidéo comment tu fait
sinon pour le montage attention les boucles de masses les amis c est ce quil faut surtout pas faire comme ca
le boitier est conducteur

merci. Rien ne touche le boitier sauf erreur, tout est suspendu ( même une fois fermé).

Les fiches sont au contact du boîtier non ?

ça oui comme toujours, je pensais que vous parliez du pseudo "bus bar", vous faites comment vous ?

tes jacks sont non isolés , le boitiers etant conducteurs il faut surtout pas brancher un par un comme tu le fais les jacks a la masse a chaque conexion tu crée une boucle de masse a chaque fois , pour t aider a comprendre fais le test multimetre en position qui bip la evidement ca bip mais si tu defais tes connexion sur toutes a part celle ou il faut tu verra que si ta bien fais ton montage ( bien serrer les jack ou meme gratter un peu en dessous pour avoir un bon contact au besoin mettre une rondelle grover) tu fera biper le mulimetre aussi car le boitier est conducteur
habituellement on connecte l input au chassis et pas le reste
bon test ,si besoin n hesite pas
par contre ca marchera en létat mais moins bien ta plus de chance d avoir du bruit et compagnies j immaginne , trés trés important les masses

voir exemple ici page 2 : https://www.tg2018.fr/wp-conte(...)1.pdf

écoute je vais essayer. Je n'ai aucun bruit pour le moment. Si j'ai bien compris je vire toutes les masses sur les jacks sauf l'input.

Mais dans ce cas il m'en faut au moins 1 relié à la masse électrique non, peut être le châssis directement ?

edit: ça roule j'ai compris
