Photos de vos pédales DIY

• byod

• #2505
• Publié par
  byod le 05 Avr 2018, 11:34

geogeo68 a écrit :

J'ai pas tout compris mais je pense que tu as un problème de câblage
car c'est bien ton footswitch qui permet d'enclencher ton effet

voici le schéma de câblage :

http://diy-musikding.de/conten(...)e.pdf

salut et déja merci pour ton aide

je me sent vraiment bete en regardant le schema car je comprend pas ou se fait l'entrée +9v sur le pcb du FS

le "+9v" va vers l'entrée 9v de mon circuit lors que le fs est sur ON la ou actuellement c'est mon entrée ...

sachant que dans mon projet il n'y aura pas de pile, juste l'alim secteur

[moment de solitude]

• byod

• #2506
• Publié par
  byod le 05 Avr 2018, 17:21

pour dire les choses plus simplement, voici ce que je comptait faire

alim 9v secteur ( pas de pile )-> PCB du footswitch -> si ON -> +9V sur mon circuit

en gardant le truebypass sur le son

merci infiniement a celui qui me montre comment sur le pcb musikding

en tout cas chapeau bas les projets présenté ici, c'est vraiment du travail de pro

• geogeo68
• Vintage Total utilisateur

• #2507
• Publié par
  geogeo68 le 05 Avr 2018, 18:26

désolé je n'utilise pas de pcb pour mes footswitch mais logiquement sur le footswitch le +9v c'est simplement pour le courant de la led

Donc tu dois raccorder le DC Jack sur le +9v de ton pcb principal également car le jus ne viendra pas de ton pcb du FS

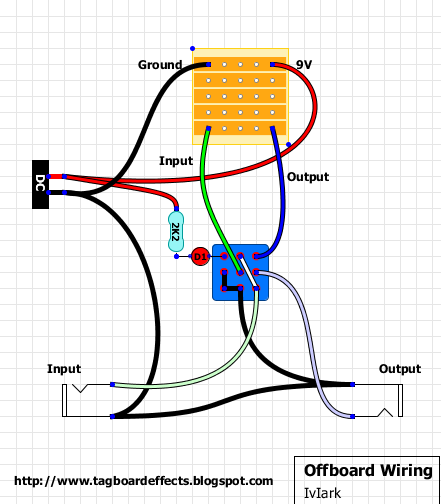

Regarde ce plan de câblage tu fais pareil sans la pile

http://boutiquetechniguitare.c(...)our-pédale-d-effet.jpg

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• byod

• #2508
• Publié par
  byod le 05 Avr 2018, 18:29

merci mais du coup c'est le input jack qui fait office d'interrupteur ?

je comprend pas, tellement ca me parait peu pratique dans les faits sur un pedale board, vous debranchez a la main ?

• geogeo68
• Vintage Total utilisateur

• #2509
• Publié par
  geogeo68 le 05 Avr 2018, 18:34

Non un Jack stéréo fait "interrupteur" quand il y a un branchement sur pile;
donc si tu ne débranches pas le Jack côté In, la pile continuera d'alimenter l'effet même si il est coupé (par le footswitch)
Par contre C'est bien le footswitch qui enclenche l'effet pas le Jack

Mets des photos de ton câblage

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• byod

• #2510
• Publié par
  byod le 05 Avr 2018, 18:46

geogeo68 a écrit :

Non un Jack stéréo fait "interrupteur" quand il y a un branchement sur pile;
donc si tu ne débranches pas le Jack côté In, la pile continuera d'alimenter l'effet même si il est coupé (par le footswitch)
Par contre C'est bien le footswitch qui enclenche l'effet pas le Jack

Mets des photos de ton câblage

dans le cas ou il n y a pas de pile, qu est ce qui fait office de switch ON / off de l'alimentation du circuit ?

promis je montre le cablage actuel des que je peux le prendre en photo
merci encore pour ta patience

• geogeo68
• Vintage Total utilisateur

• #2511
• Publié par
  geogeo68 le 05 Avr 2018, 18:56

Rien

Du moment que ton effet est branché à ton alim il consomme du courant
Le footswitch permet juste de faire passer le signal soit par l'effet (ON) soit en by-pass (OFF)
le circuit lui sera toujours sous tension
Mais ça ne change rien qu'il consomme lorsqu'il est désactivé

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• Fandango
• Vintage Top utilisateur

• #2512
• Publié par
  Fandango le 06 Avr 2018, 09:13

de ce que je crois comprendre le pole + de l'imput jack DC va vers le PCB de l'effet.
Pour alimenter la led du DPDT soit tu la branche sur le plot 9V de ton PCB, soit tu tire un cable depuis l'imput jack DC.



PCB ou pas, le principe est le même...

we gonna groooooove

• Fandango
• Vintage Top utilisateur

• #2513
• Publié par
  Fandango le 06 Avr 2018, 09:14

doublon ..

we gonna groooooove

• byod

• #2514
• Publié par
  byod le 06 Avr 2018, 10:09

geogeo68 a écrit :

Rien

Du moment que ton effet est branché à ton alim il consomme du courant
Le footswitch permet juste de faire passer le signal soit par l'effet (ON) soit en by-pass (OFF)
le circuit lui sera toujours sous tension
Mais ça ne change rien qu'il consomme lorsqu'il est désactivé

bon bien avec ce detail, il n y a effectivement plus de sujet

je part la dessus alors, merci !

• Nagiste
• Special Total utilisateur

• #2515
• Publié par
  Nagiste le 16 Avr 2018, 10:05

Bonjour,

Je voulais vous faire partager les photos de mes premières réalisations.

La première étant un clone de super Hard On.

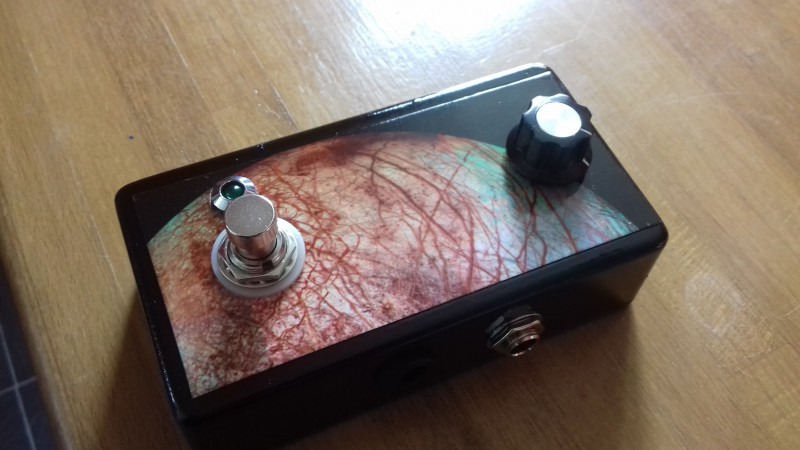

sho clone

et la deuxième la Coda Effects Black Hole (préampli sunn o))) model T)

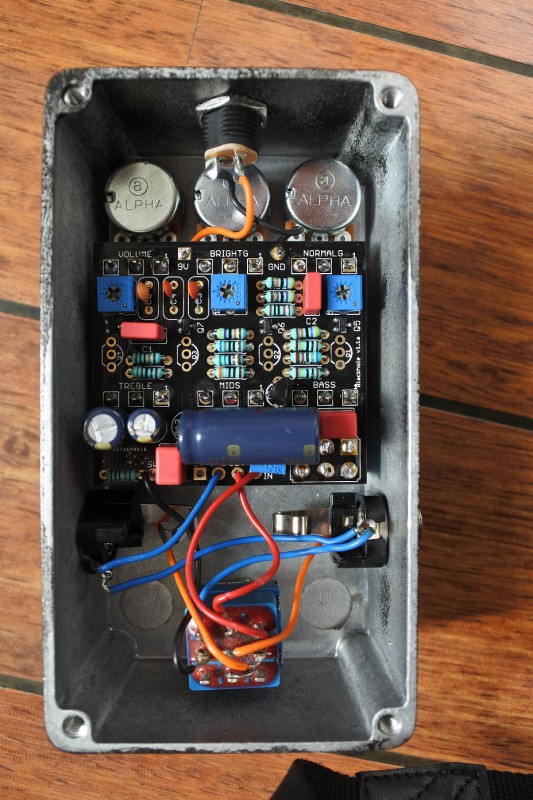

interieure

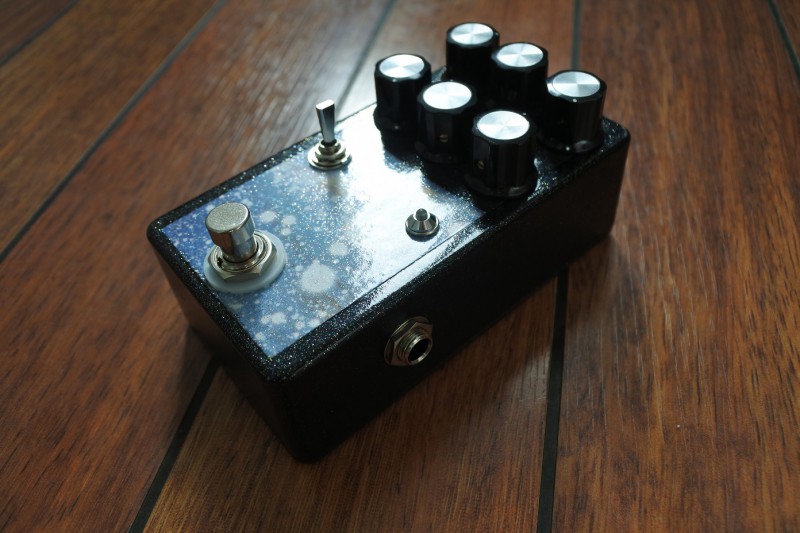

black hole

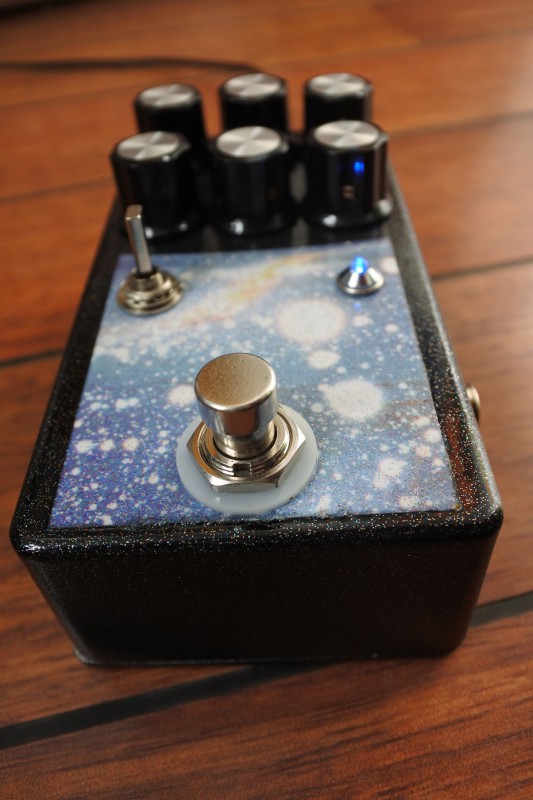

black hole 2

qui sonne vraiment bien, très peut de souffle (un peu à gain très élevé) mais j'en suis vraiment content. Et un plaisir à monter.

• benoi31
• Custom Méga utilisateur


• #2516
• Publié par
  benoi31 le 19 Avr 2018, 09:53

Trop cool une Black Hole de plus, avec un bon look de l'espace ! (littéralement)
J'adore !

Mon blog DIY :
http://www.coda-effects.fr

• Denis13
• Vintage Méga utilisateur

• #2517
• Publié par
  Denis13 le 19 Avr 2018, 09:55

Mon fer à souder est toujours dans le carton de déménagement depuis novembre
Et avec le beau temps qui arrive enfin il n'est pas prêt d'en sortir

Belles réalisations

• Invité
• Vintage Top utilisateur

• #2518
• Publié par
  Invité le 19 Avr 2018, 12:15

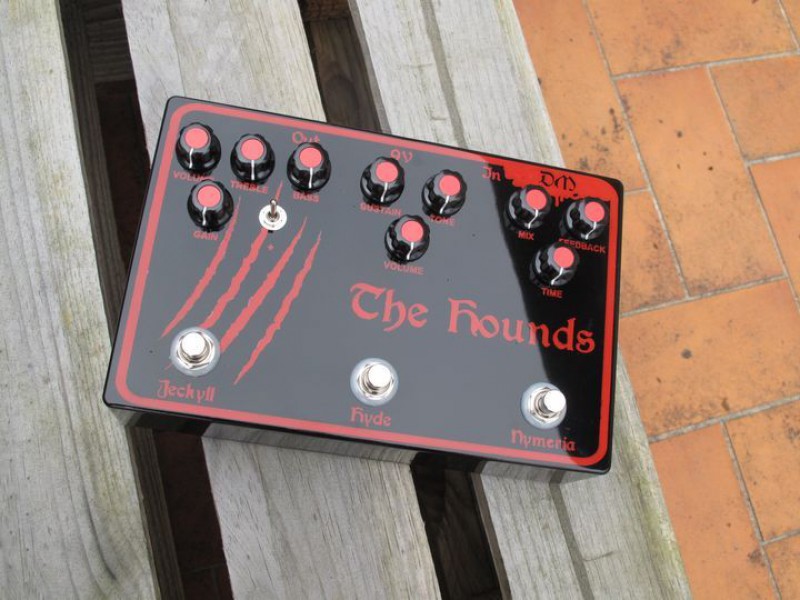

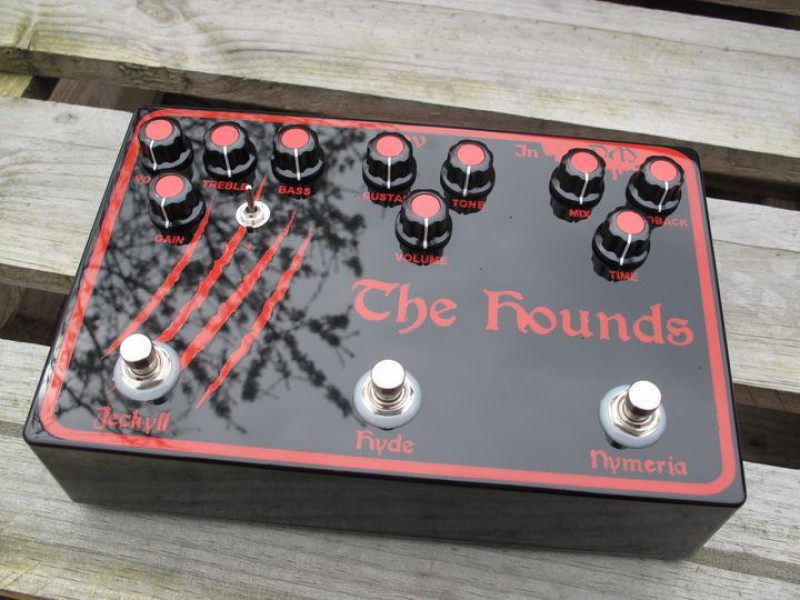

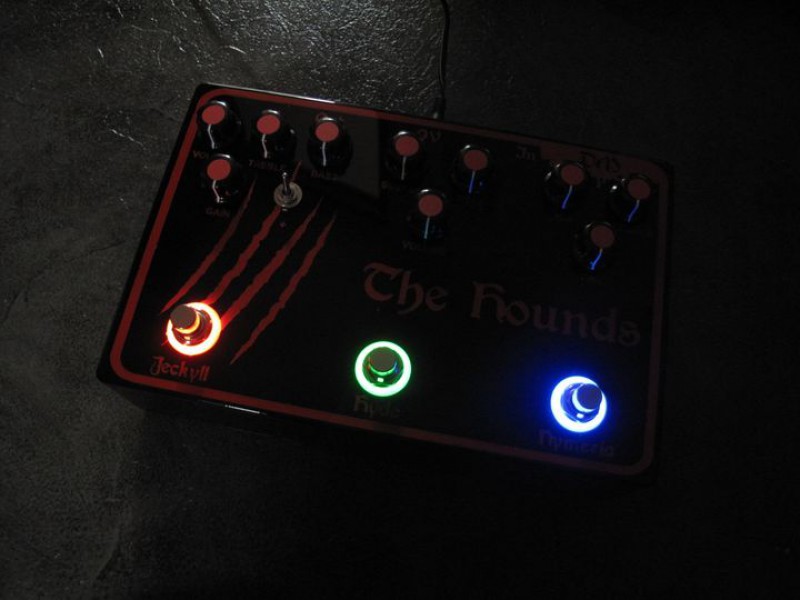

Je me permets de poster ici un pédalier réalisé sur mesure pour moi par Denis du forum

Composé d'une Vemuram, une Big Muff Ram's Head et un Echo sur base 1776.
Tous les effets que j'utilise, juste à mettre en façade d'un fucking son clair.

Je ne pourrais pas me brancher avant ce soir, mais étrangement j'ai peu de doute sur ma satisfaction à venir

• Denis13
• Vintage Méga utilisateur

• #2519
• Publié par
  Denis13 le 19 Avr 2018, 12:20

Superbe !
J'aurais du choisir ce format de boitier sur ma CDD à 3 FS, avec le J je m’emmêle trop souvent les pinceau (oui je peins comme un pied ) c'est un peu chiant

• Invité
• Vintage Top utilisateur

• #2520
• Publié par
  Invité le 19 Avr 2018, 12:26

Bah là il a pris le plus grand qu'il pouvait en massif et s'est pas mal creusé pour tout faire passer semble-t-il

(Je suis totalement incompétent là dedans, je lui ai laissé carte blanche pour la technique)
