Photos de vos pédales DIY

Ah ouais elles ont de la gueule tes pédales Boba!
Decos Simples mais très efficaces

Ah ouais! Vraiment cool

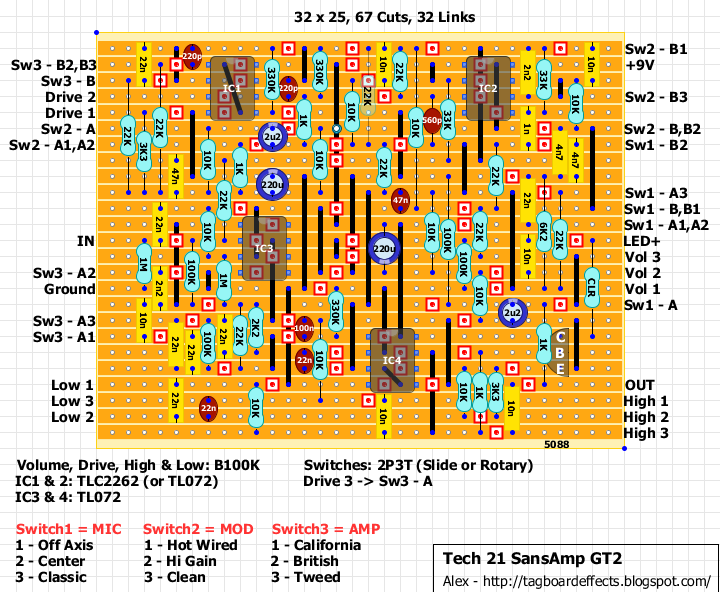

Et Bam, au tour de la GT2
J'ai une liste de projets longue comme le bras et pas le temps en ce moment !
va falloir que je fasse de la place aussi 1 de ces 4 je commence à sévèrement accumuler


http://tagboardeffects.blogspo(...)31721

Ouais j'ai lu qu'il y a du sang neuf apparement
Ils sont 4 modos maintenant du coup il pleut des layouts

Merci !

J'ai trouvé une mod pour le bruit des PT2399 que je suis en train d'essayer, ça a l'air carrément prometteur. L'idée est de mettre une plus grosse valeur de condensateur entre les pattes 9 et 10, ce qui booste le volume de l'écho mais pas du bruit, puis de baisser dans l'opamp de mix le signal wet (une résistance à changer). Il faut aussi revoir un peu le circuit de feedback du coup. Pour l'instant ça fonctionne et la différence est assez dingue...
http://circuitsalad.com/2012/0(...)cuit/

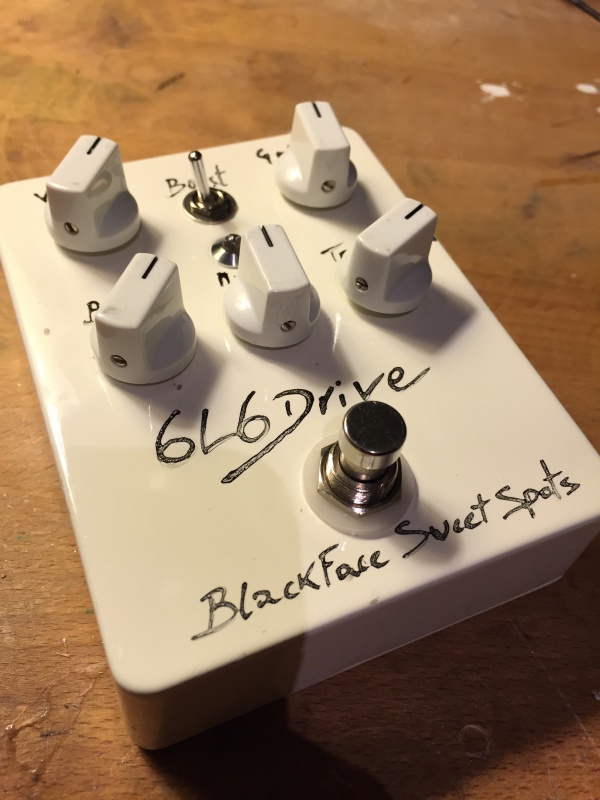

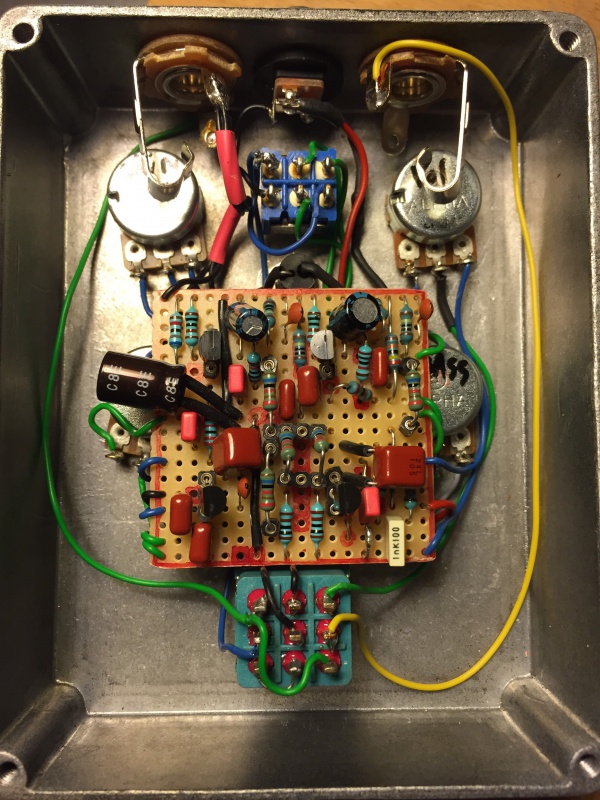

Ma "6l6 Drive" basée sur la Black'65
Chouette OD

Jolie ! Il m'a souvent fait de l'oeil ce circuit...

Rooh j'avoue ya plein de trucs sympas sur tagboard effects en ce moment !
Moi je viens de trouver la fuzz god... Je pense que je m'y attaque rapidos !
http://tagboardeffects.blogspo(...).html

Oui j'avais trouvé aussi un truc comme ça à l'époque où j'en avais marre de monter des deep blue delay bruyants.
ça m'intéresse, tiens-nous au courant

Tes résistances de drain tu as mis les mêmes que sur l'originale et tu as sélectionner les j201 en fonction ?
C'est ce que j'essaie de faire d'habitude j'aime pas trop les trimmer sur ces circuits

J'ai essayé de trouver les J201 correspondants mais c'est mission impossible
Du coup j'ai biasé avec les 5 résistances : 15k au lieu des 5,6k et j'ai 4,5v aux drains, franchement j'ai comparé avec la démo ça sonne vraiment pareil avec les mêmes réglages (sans les doigts du gars de GuitarProShop; il m'achève à chaque démo celui la )

Selon les commentaires sur Guitar FX même ceux qui ont réussi à matcher les 4 J201 ont dû quand même augmenter la valeur de la résistance de 10R qui influe sur les 5,6k

Apparement Wampler doit utiliser des J201 matché mais avec des valeurs assez élevées

Pour les sites comme 1776 qui ne proposent pas de kits, si j'ai bien compris, vous commandez où les composants ?

Les plus connus :
Musikding
Tayda
Banzaï

Tayda, Musikding, Banzai Effect, Uk Eletronics

Cimer

Mes deux dernières:

Une box of rock:

Les problèmes rencontrés :
Certains BS170 livrés cramés par mon fournisseur => Testés un par un sur le circuit boost, le verdict était sans appel; acheté un 2° lot chez le même fournisseur => idem !!!!
Finalement, achat d'un lot de 5 sur Ebay, les 5 fonctionnent, et la pédale aussi, du coup!!!
Mais j'avais douté de tout avant de penser à ça!
Montés sur sockets, je précise (pas fou non plus, avec les FET...)

Étriqué à faire rentrer dans une boite B!!



Et une fuzz JHF1, avec des transistors CIL108:
