Footswitch Blackstar MkII (HT1/HT5/HT20)

Hello à tous !

Depuis la sortie en 2019 des séries MkII des Blackstar HT1, HT5 et HT20, ceux-ci sont équipés d'une prise footswitch 2 canaux.
Les HT5 et HT20 sont de plus livrés de série avec le footswitch comprenant deux boutons plus leds, un pour le clean/overdrive et l'autre pour les deux voicings différents.

Mais le HT1 est lui livré sans ce footswitch, il est en option... Il s'agit du FS-16
Ayant dégoté une tête HT1RH mkII à un très bon prix, cela me faisait un peu mal de mettre quasi la moitié du prix de l'ampli dans cet équipement.

Après recherche sur le net, je n'ai rien trouvé de vraiment pertinent sur ce ce FS-16, schéma de câblage ou autre, et ce afin de pouvoir le cloner pour pas cher, ou d'en adapter un d'occasion d'une autre marque, car après tout, dans un footswitch, il n'y a pas grand-chose... Et deux grandes familles de fs se distinguent: les "latched", avec des switchs qui se bloquent dans l'une ou l'autre position comme un interrupteur basique, et les "momentary" qui prenne une position en appuyant dessus et revienne à la position initiale quand on les relâche, comme un bouton poussoir.

J'ai donc pris mon multimètre, une prise jack stéréo, fait des tests et en ai conclu que le fs qu'il fallait était un "latched".

J'ai donc pour ma part dégoté un FS-2 de chez Hugues et Kettner, déjà équipé de leds, et je l'ai adapté (car ne fonctionne pas directement tel quel, deux/trois soudures à refaire sur le routing des leds, et j'en ai profité pour mettre une led verte pour le canal "voice", comme sur le vrai).

Voilà, pour moins de 10€, j'ai un beau footswitch fonctionnel.

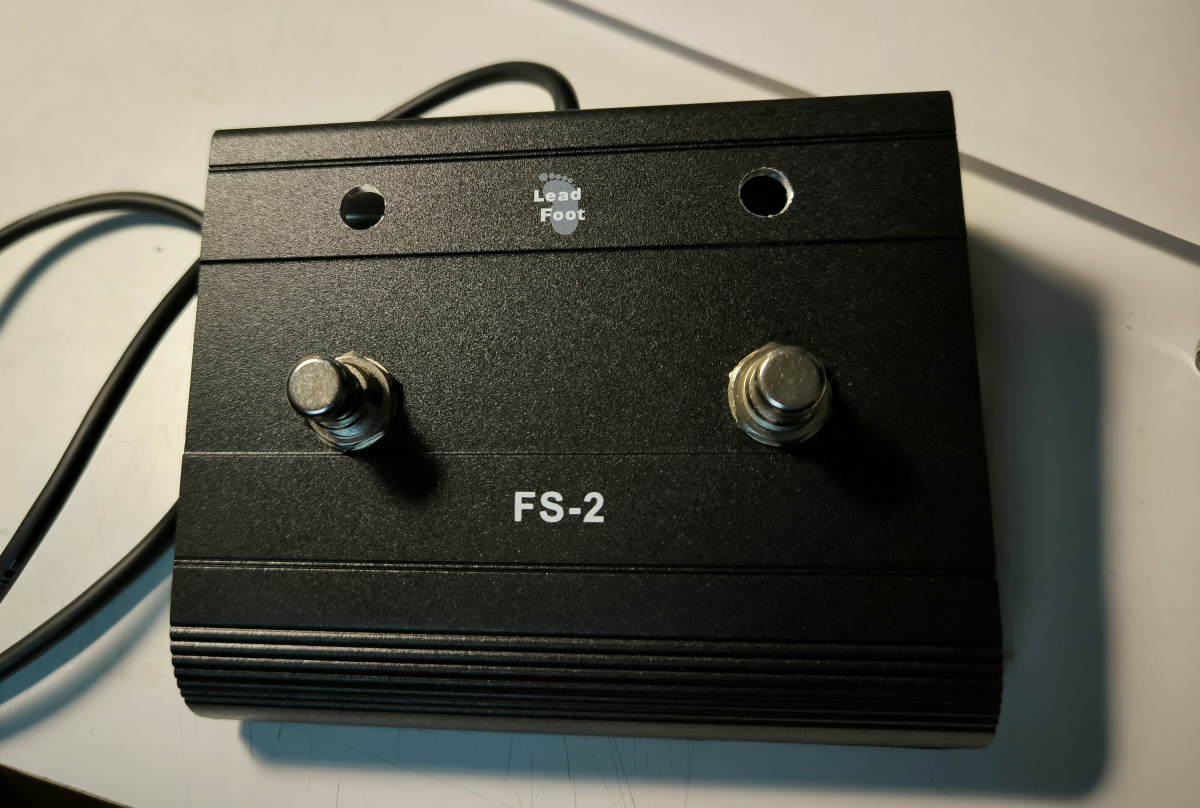

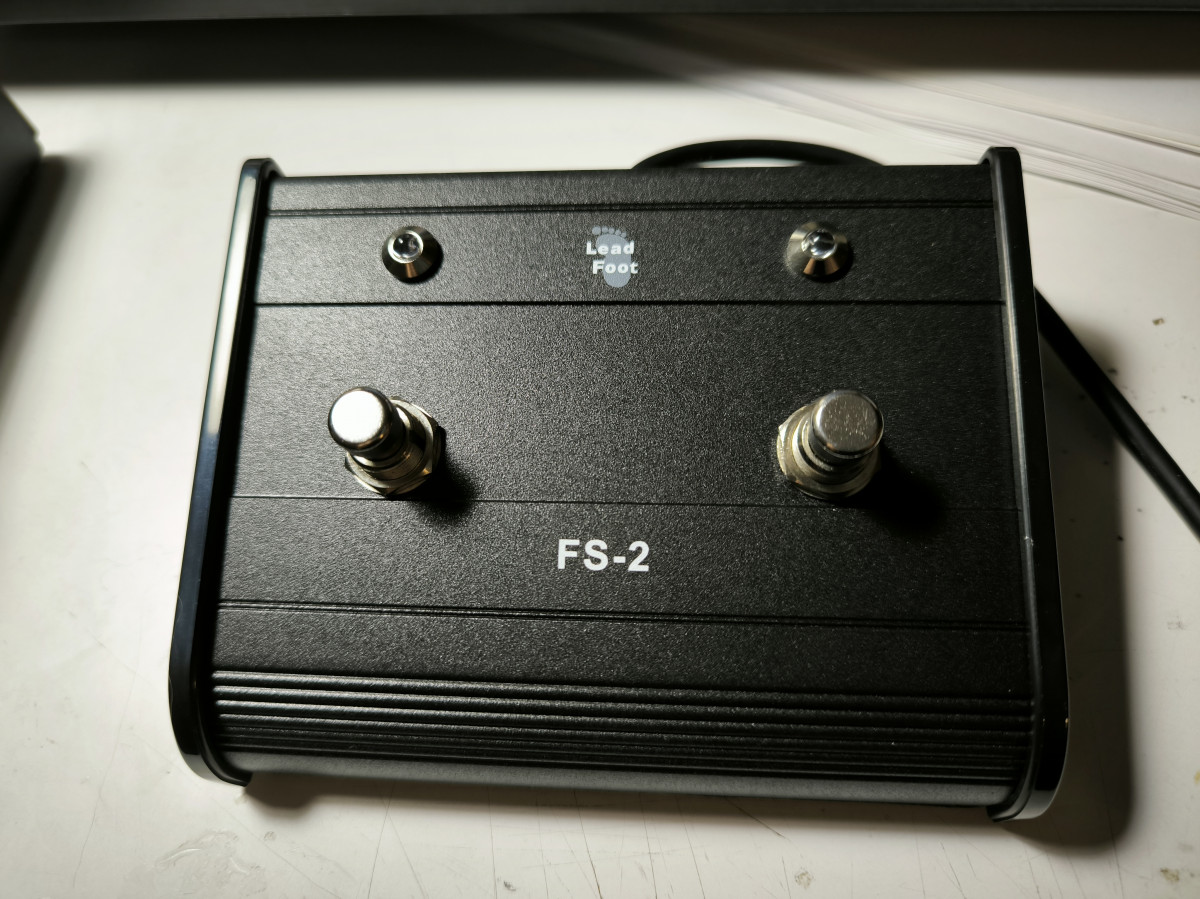

Il y a également le Lead Foot FS-2 de chez Thotho à 13€ qui est compatible, sur lequel il est facile de rajouter 2 leds (on le trouve en occaz pour pas cher).
J'ai la version 1 bouton et je confirme que c'est costaud et ça le fait.

Si cela intéresse du monde et que vous voulez des précisions sur le câblage, ou autre, n'hésitez pas, j'essaierai dans la mesure de mes petites compétences de vous aider.

-> https://www.guitariste.com/for(...).html

Oui Manulonch, je suppose que ton intervention laconique indique que je n'ai pas du poster au bon endroit... Ou peut-être que le sujet a déjà été traité mille fois dans la rubrique du lien que tu as posté ...?

Apparemment, bien qu'il y ait des sujets qui traitent effectivement des footswitches dans cette rubrique, je n'y ai rien vu de spécifique aux Blackstar HT version MkII. Et ailleurs non plus d'ailleurs, pas grand chose; pas de schéma sur le net, ni de précision sur le type d'architecture du câblage (latch, momentary, leds en série, leds en parallèle, etc...)

En fait, il y a deux sujets dans mon sujet :

- la compatibilité de footswitches autres que celui de marque Blackstar qui coute 40 balles, soit entre un quart et la moitié du prix de l'ampli en occaz...

- le bricolage d'un footswitch pour le rendre compatible et complet (avec ses leds) pour ces versions mkII.

Si tu penses qu'il serait pertinent de déplacer ce post dans le coin du bricoleur, j'essaierai de le faire, je ne connais pas la manip mais je devrais trouver... A moins qu'un modérateur puisse le déplacer pour moi, je lui en serai très reconnaissant :-)

Oui, le topic serait plus à sa place là bas qu'ici.
Et c'est dommage que tu ne documentes pas tout ça avec des photos et un petit schèma.

Tu peux contacter un modo en cliquant sur le petit drapeau en bas à droite de ton sujet.

Oui, c'est pour cela que j'ai dit : "Si cela intéresse du monde et que vous voulez des précisions sur le câblage, ou autre, n'hésitez pas..."

Dans ce cas effectivement, je documenterai avec schéma, photos, explications.

Pour l'instant, je n'ai pas trop envie de me casser le Q si personne n'est intéressé par le sujet, (ce qui à l'air d'être le cas)... Sinon ce sera avec plaisir

En tous cas, merci à toi d' avoir contribué au sujet On se sent moins seul

Salut, je viens d'acquérir un HT1R MKII, je suis très content d'être tombé sur ton (vieux) post, car je cherche à ajouter un footswitch aussi.

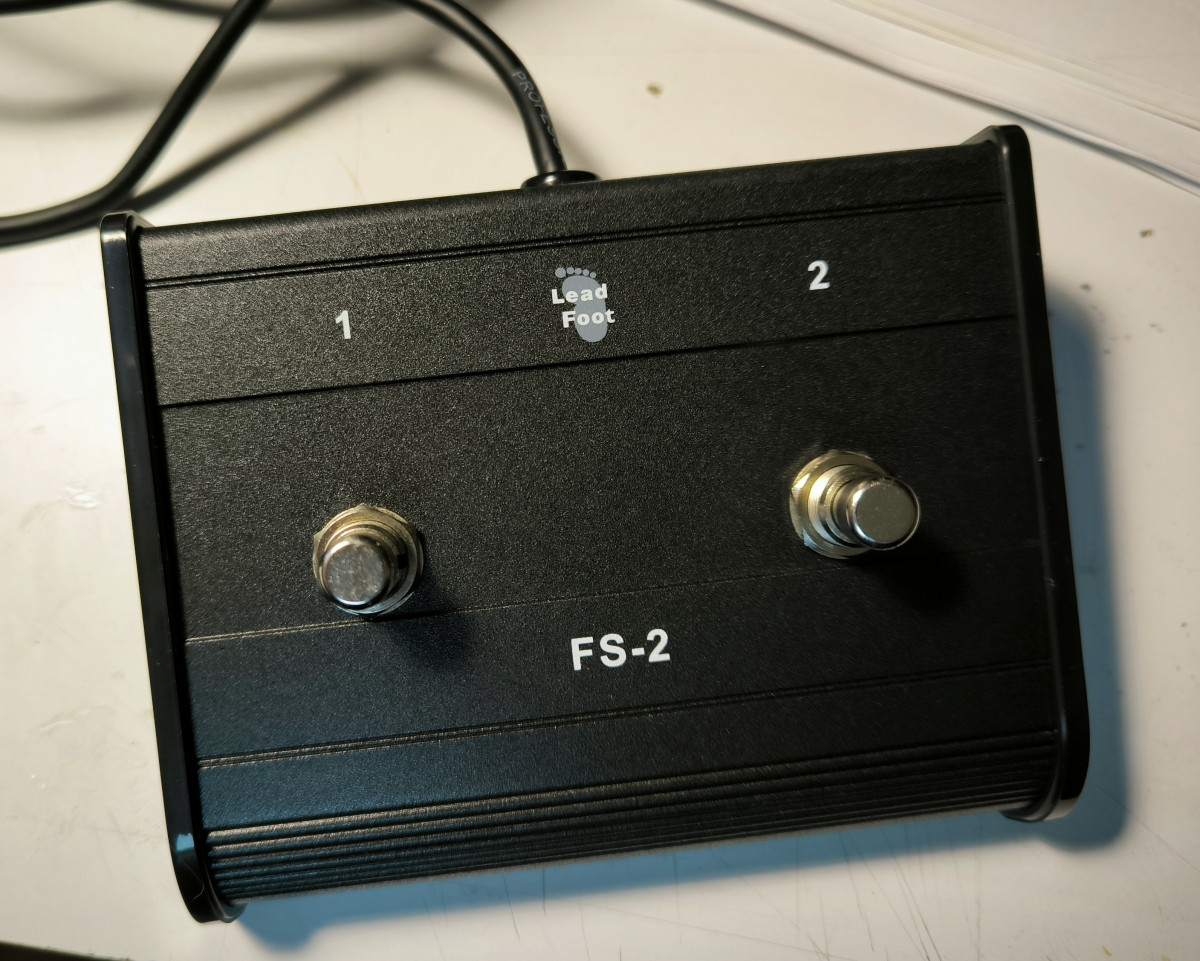

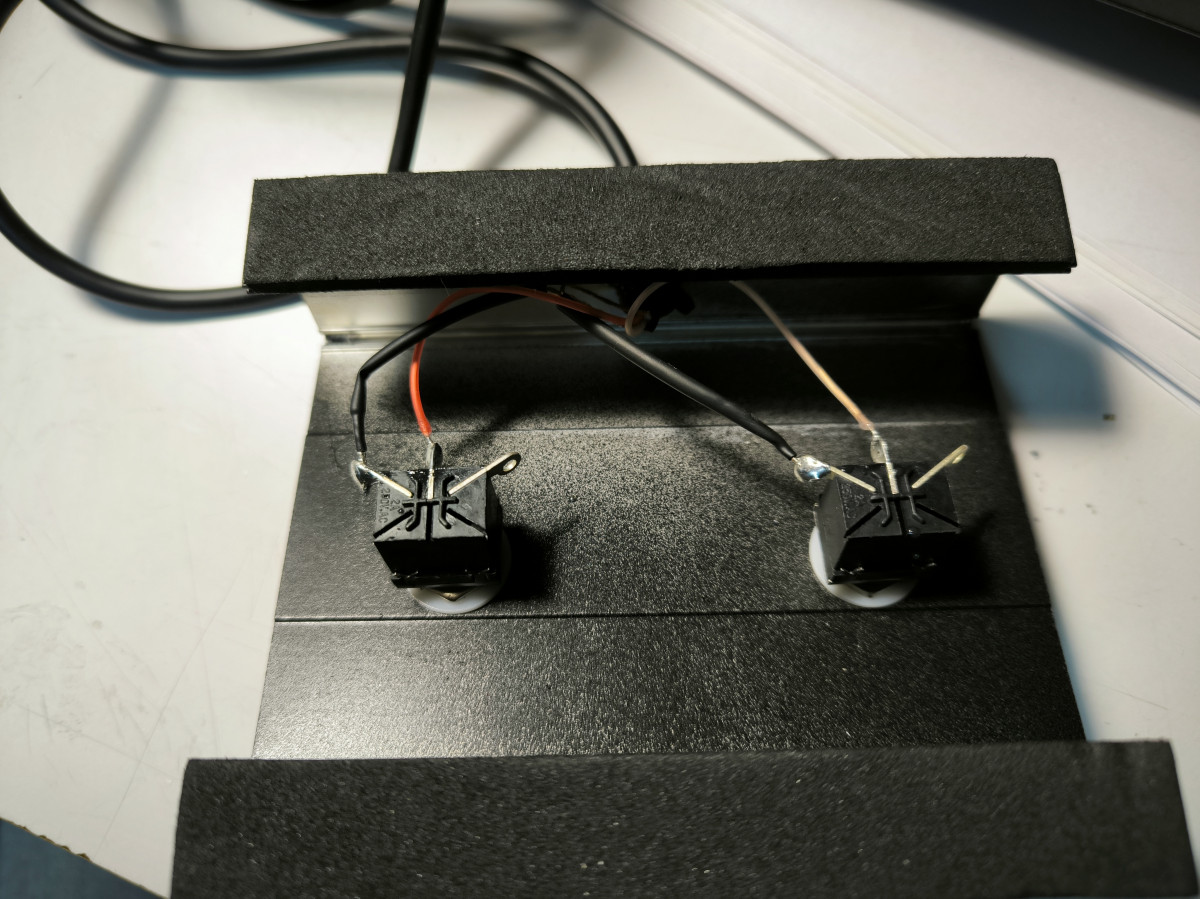

J'ai suivi ton conseil et commandé un FS2 chez Thotho, et j'aimerai bien y ajouter des leds d'état... alors si tu as un petit schéma, ça serait cool !

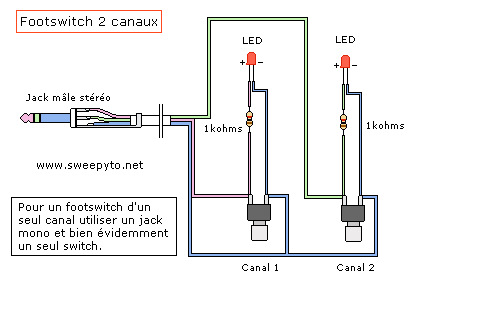

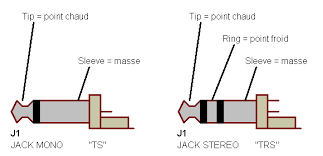

Salut, pour cet ampli, les leds doivent être câblées en parallèle sur les switches, là où sont soudés les câbles, comme sur le schéma ci-dessous. Bien câbler le + des leds sur le "tip" et "ring" et le moins sur "sleeve" (masse) sinon ça fonctionne pas...

Par contre je n'ai plus en mémoire l'emplacement tip ou ring du changement de canal et du changement du voice, tu devras repérer toi-même.

A essayer aussi, si tu as du stock, plusieurs valeurs de résistance pour les leds, sur le schéma c'est indiqué 1 kohm, mais à voir en fonction de l'intensité que tu préfères.
Perso la rouge (canal disto), je l'ai câblée en direct sans résistance (et elle n'a pas grillé...) et sur la verte (voice) j'ai mis 2,2 kohm de mémoire car elle me pétait les yeux ...

Voilà, si c'est pas clair ou que tu as d'autres questions, n'hésite pas, j'essayerai de t'aider d'avantage

Et bon fun avec ce bon petit ampli, idéal à la maison sur un bon 12", et au cas où, le son de la prise casque est impeccable.

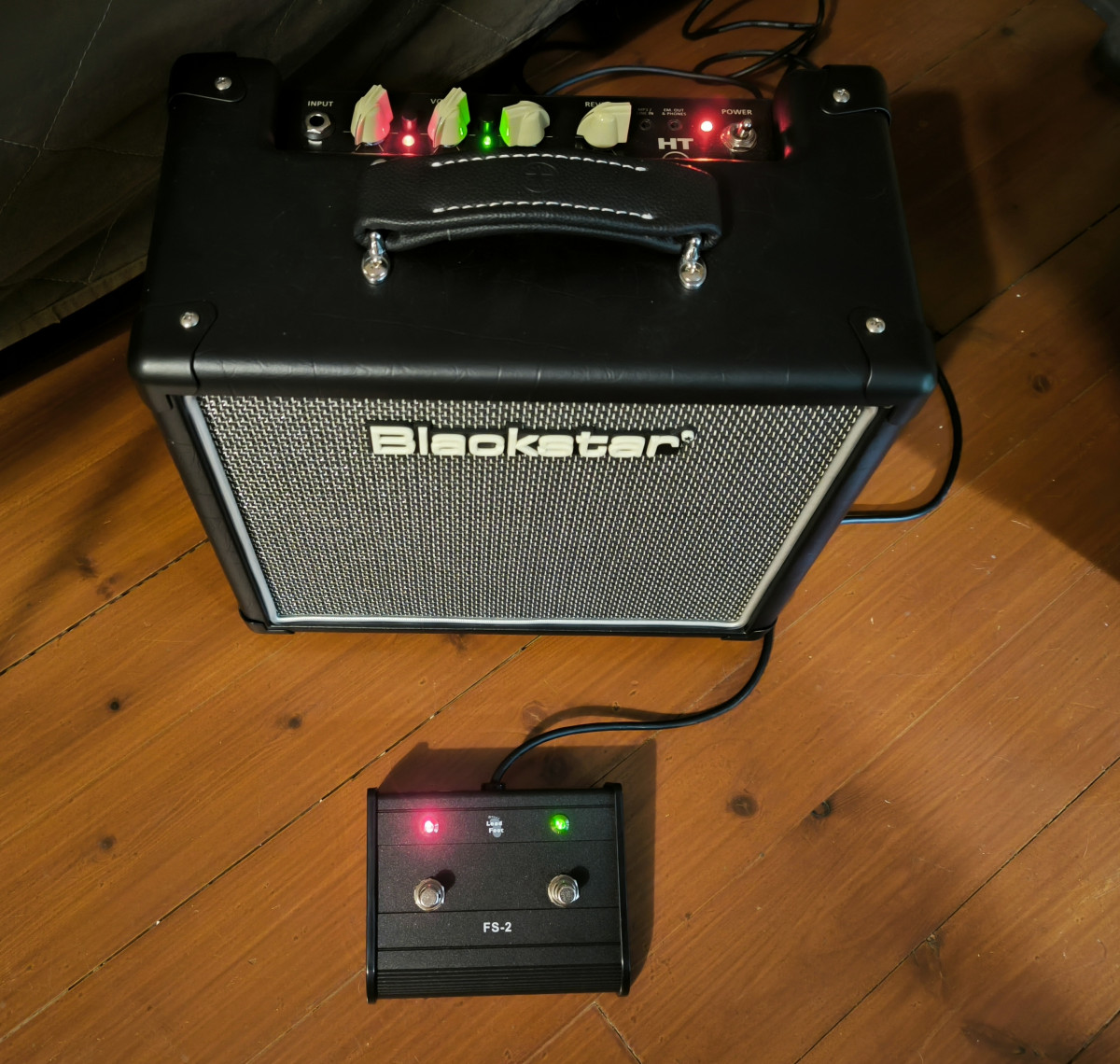

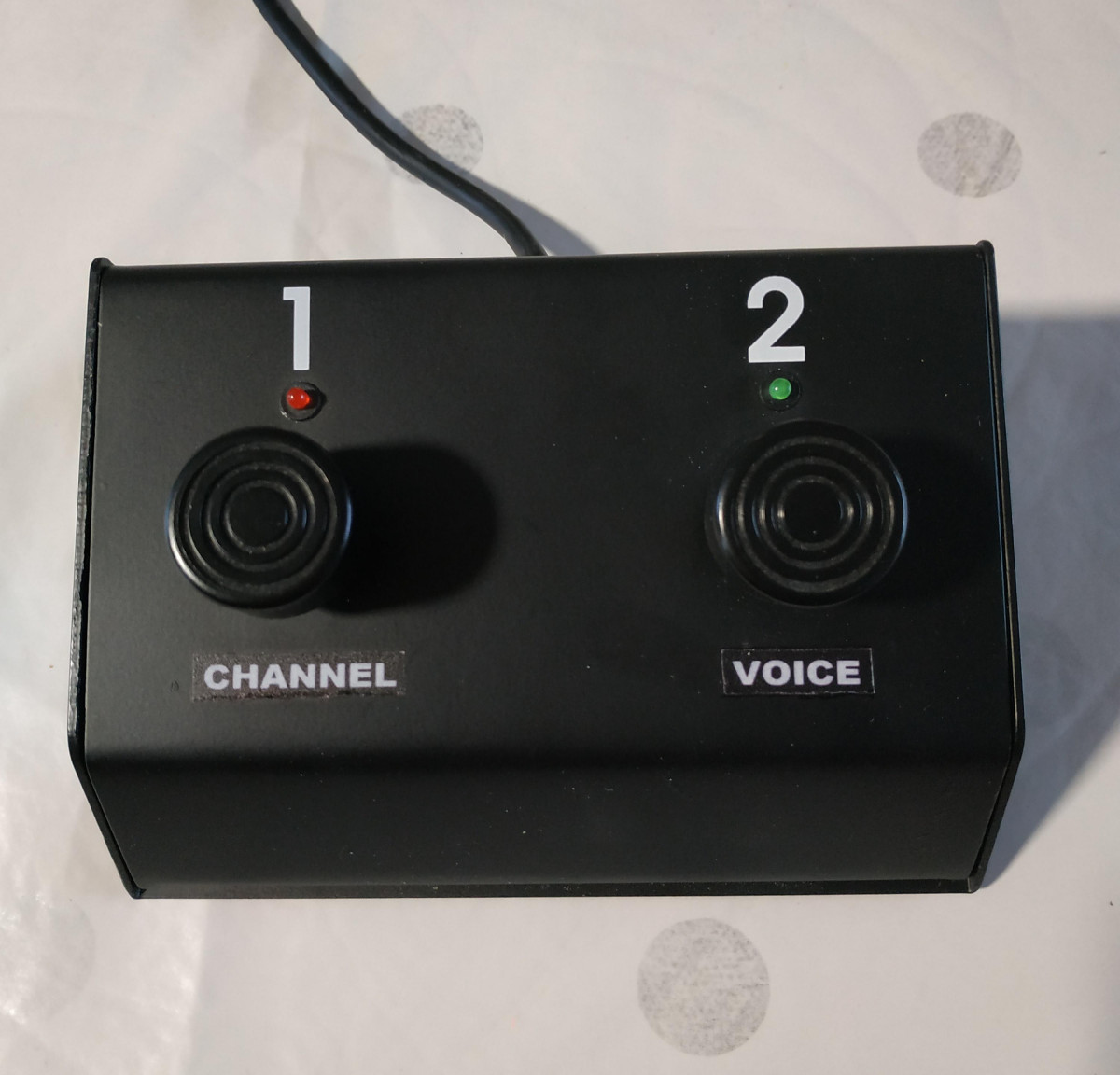

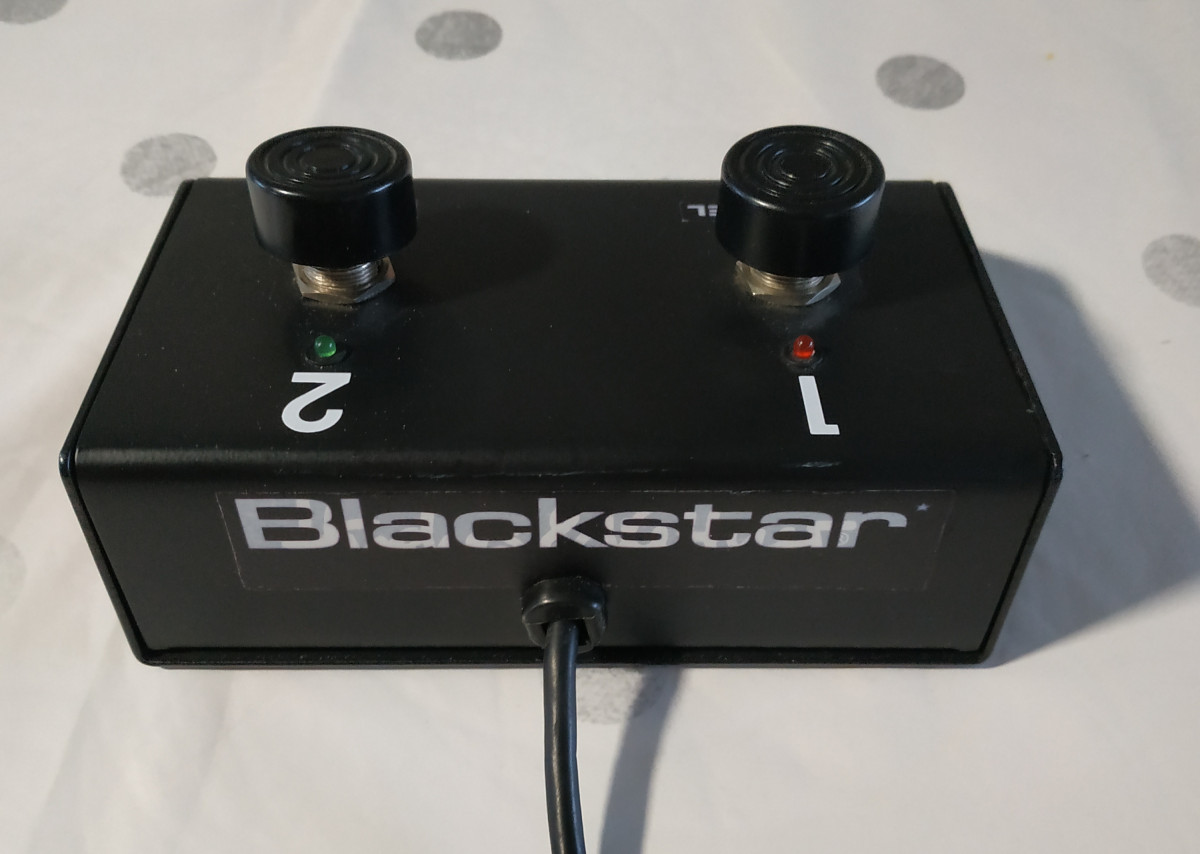

Voilà le footswitch Hugues n' Kettner (5€ sur LBC ) que j'ai transformé en footswitch Blackstar .
La déco a été faite "vite fait", plus fonctionnelle que esthétique...

Merci, t'es le meilleur !
J'attends ma commande de leds et je teste tout ça.
Encore merci !

Pas de soucis, si ça peut aider

Essaie-le quand-même, avant de tout percer, le footswitch Thomann ...
Personnellement je ne l'ai jamais essayé sur le Blackstar, mais de part sa configuration, il devrait fonctionner ...

Fais-nous un petit retour d'expérience quand t'auras bricolé tout ça.
