Construire un pedalboard

Et bien chers messieurs ce topic m'avait échapper car je tapais toujours le mot " fabriquer " lorsque j'utilisais la fonction recherche ... je viens de poster sur un autre topic mais je pense que les réponses se trouvent ici ... je cherche soit à imiter ceci ( sans flighcase )



soit à rajouter le même type d'étage sur mon Terra 42 qui est devenu trop petit ...

Je bricole pas mal mais je ne sais pas comment m'y prendre pour mettre mes idées sur papier ni même pas quoi commencer ... c'est pour ça que j'avais même demander si quelqu'un pouvait m'aider à réaliser mon plan ...

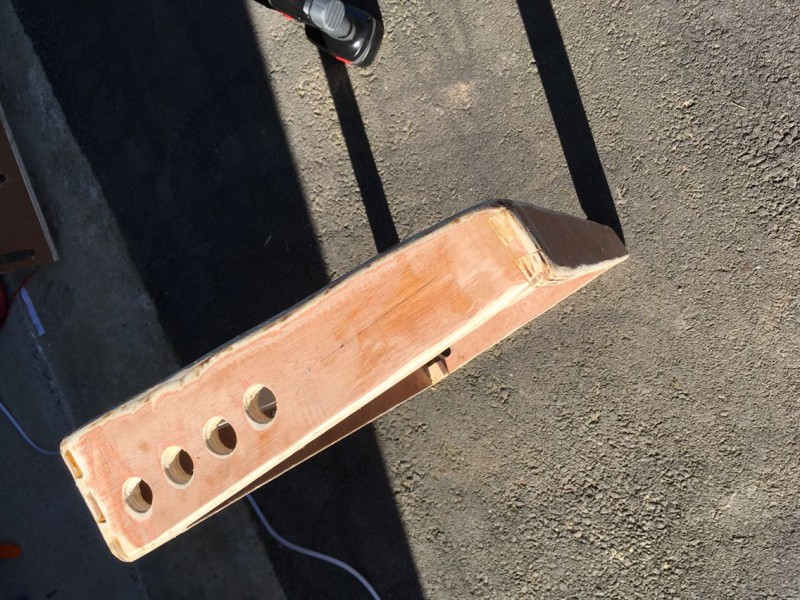

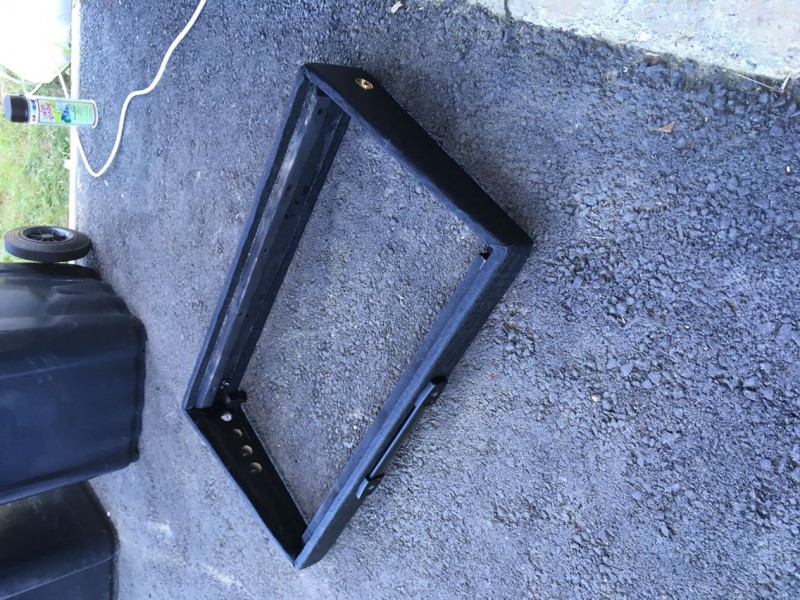

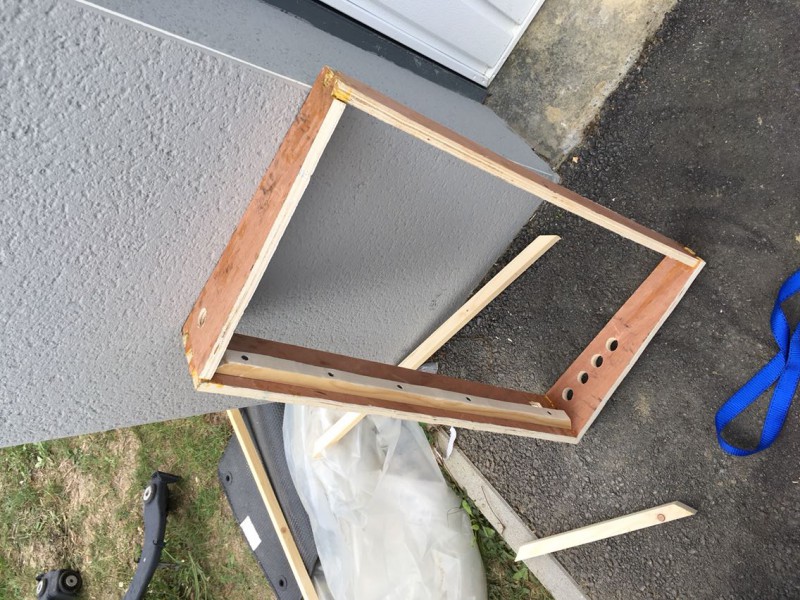

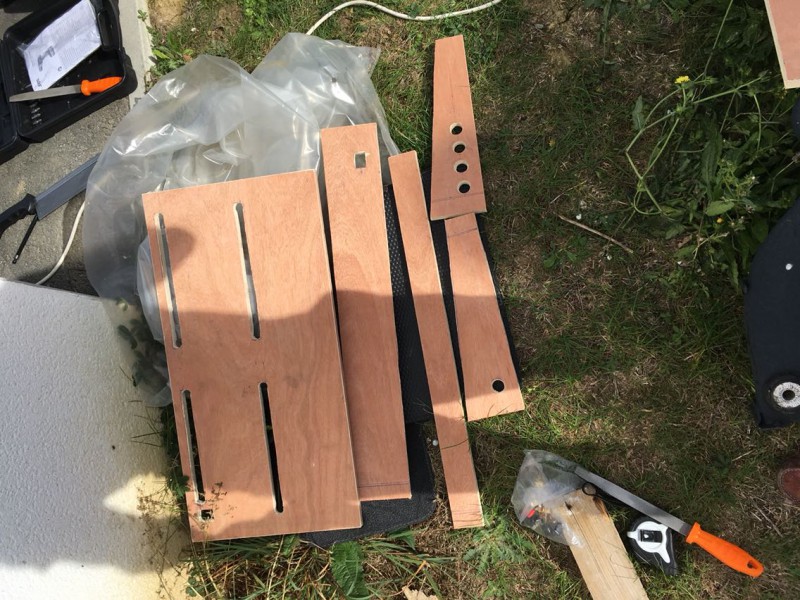

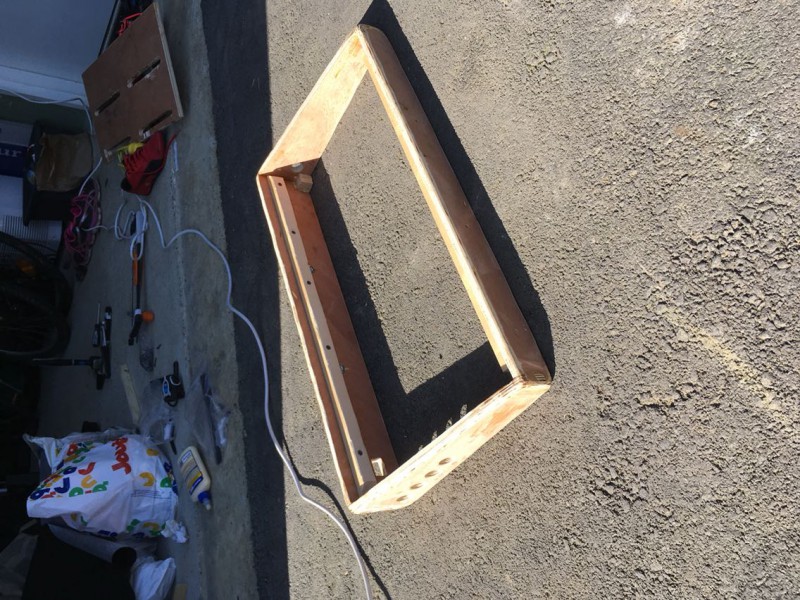

Quelques photos du mien en cours de fabrication (inspiré de celui de Geogeo)

Travail sur l’électronique : câblage alim + jacks (switchcraft + mogami).





Fini !!!

Dessous







Dessus :

Beau boulot, bravo.

Clair

à côté du JVM ça va claquer

Chouette !
Tu peux expliquer ton cablage sur cette photo ? A quoi servent les cartes électroniques ?

Merci les gars !

Je suis effectivement assez content du résultat... Merci Geo pour les informations !

Alors j’ai tout bêtement 4 jacks en entrée et en sortie, pour pouvoir brancher et débrancher mes câbles pour éviter que ça ne traîne partout (à l’îterieur J’utiliserai des jacks pancake Hicon pour leur faible encombrement). Dans l’esprit y aura in et out pour les pedales avant l’ampli, et send et return de la boucle d’effet.

De l’autre côté, c’est pour brancher le footswitch du JVM.

Les 2 circuits imprimés sont des alims pour les pédales (9V 1A), combinées à des guirlandes 6 prises pour brancher les pédales de chaque étage.

De nada

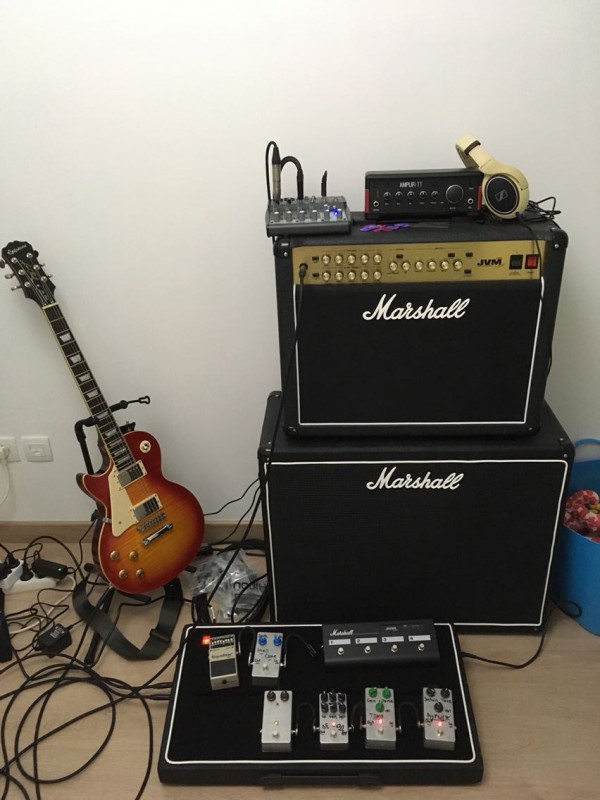

En situation...

Allez renouvellement chez wam!!!

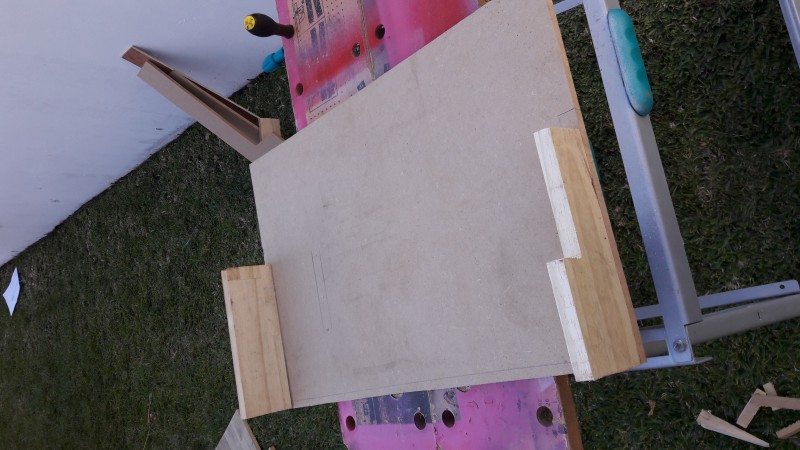

Je me fabrique un nouveau PB à trois niveaux. Globalement ça commence à être pas mal malgré quelques petites erreurs...Allez les photos











C'est tout pour aujourd'hui

J'espere que tu as bien isolé les PCB, parce que vu comment ça se promène, apres quelques chocs de transport tu es pas loin d'envoyer du 240v sur les jacks.
Ne va pas te toaster en jouant ^^

C’est vissé au pedalboard, donc ça peut pas se balader... puis pour jouer du AC/DC, ça le fait bien nan ?
Depuis ca a été modifié, mais comme j’ai du buzz électrique, je pars sur une alim Harley Benton à la place de tout ça.

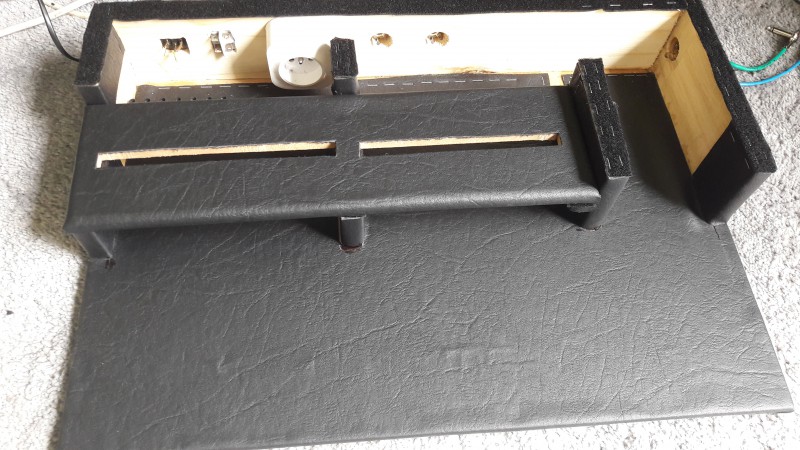

la suite des hostilités

Il va être chouette ton pb rocknott

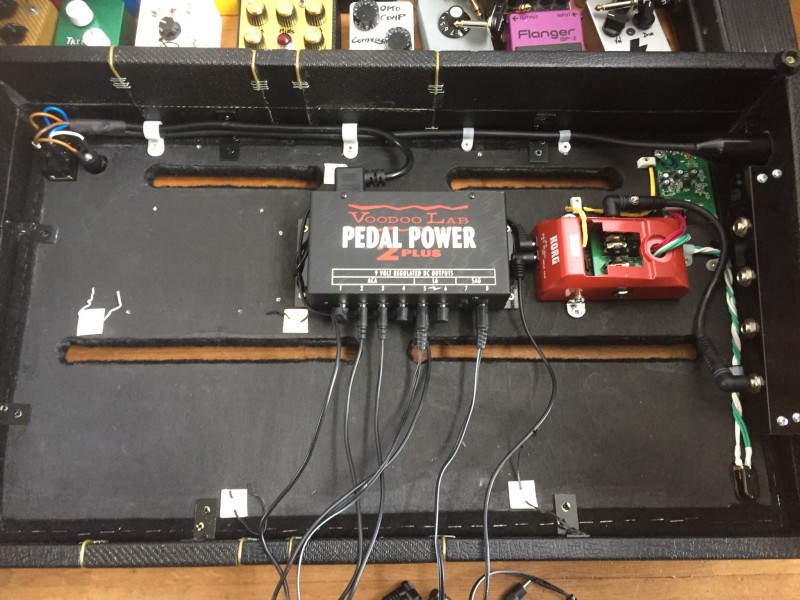

De mon côté j’ai revu le câblage du mien :

le boitier korg c'est un pitchblack (red ) dont tu as déporté l'affichage et la commande ???
