Construire un pedalboard

Bon ça aura pris le temps
( plein d'autres trucs à faire
Mais j'ai enfin monté le voyant jewel
2 mois d'attente depuis la Chine
bon au final j'en ai pour faire 20 pedalboard )

À vide:














Niveau pedales ça bouge sans arrêt vu que je ne peux pas m'empêcher d'en monter des nouvelles

Il a reçu une alim Voodoo Lad et j'ai aussi monté mon HB Power plant



Le voyant type jewel rouge avec toggle switch pour le côté ouintage
Clair que ça l'fait dix fois mieux que le voyant des premières photos !

très classe geogeo68

C'est beau !

Merci les gars

whaou avec mon pauvre projet ikea ca fait pas un pli

d'ailleurs j'ai une question je desire realiser mon premier peadl board car ma femme commence a ne plus etre tres WAF

j'ai deux questions en fonction de mes pedales pouvez vous m'indiquez la chaine pour le cablage des pedales entre elles?
je n'en ai pas beaucoup pour le moment :
trio + looper+ footswitch,wah cry baby original,belcat delay DLY503,digitech badmonkey,tuner korg ga30.
ampli jet city 2112rc et je veux que le trio sortent sur ma carte son (testé ca marche tres bien)
multiprises avec interrupteur
voila .

ma deuxieme question serait a moindre cout j'aimerai inclure des jack femelles sur mon pB de maniere a eviter de brancher directement les pedale a la carte son et a l'ampli. et guitare
j'ai vu des systemes de patch jack femelles mais je trouve ca assez cher que pouvez vous me proposer a moindre cout qu'interfere pas sur le son?

merci a vous

Alors pour la première question, c'est vraiment une question de goût, le mieux c'est d'essayer.
Mais vu ce que tu as comme effets tu n'a pas beaucoup de possibilités.
Les 3 dernières pédales devront être (dans cet ordre) :
- Delay
- Trio
- Looper

Après en début de chaîne, je préfère mettre la wah avant la disto mais on peut aussi faire l'inverse (à tester donc).
L'accordeur peut se placer où tu veux avant les 3 dernières pédales (sinon il va être paumé le pauvre )

Pour la deuxième question, il existe effectivement des trucs tout fait comme ça : https://www.thomann.de/fr/temp(...)e.htm
Si tu trouves que c'est trop cher et que t'es un peu bricoleur, tu peux te le faire toi-même avec un petit boitier, des jacks femelle et quelques soudures.
Ensuite le top c'est faire une version intégrée à ton PB comme a fait geogeo68 sur le sien (voir les photos plus haut).

hello,

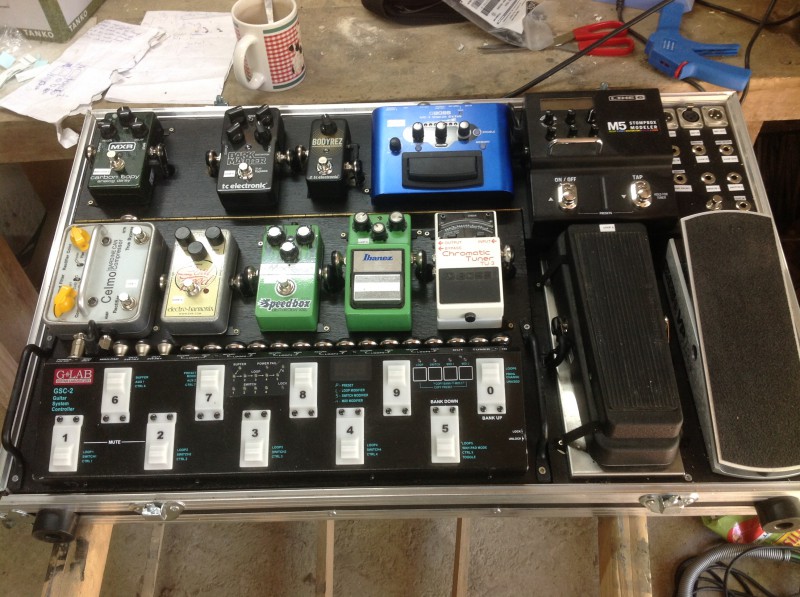

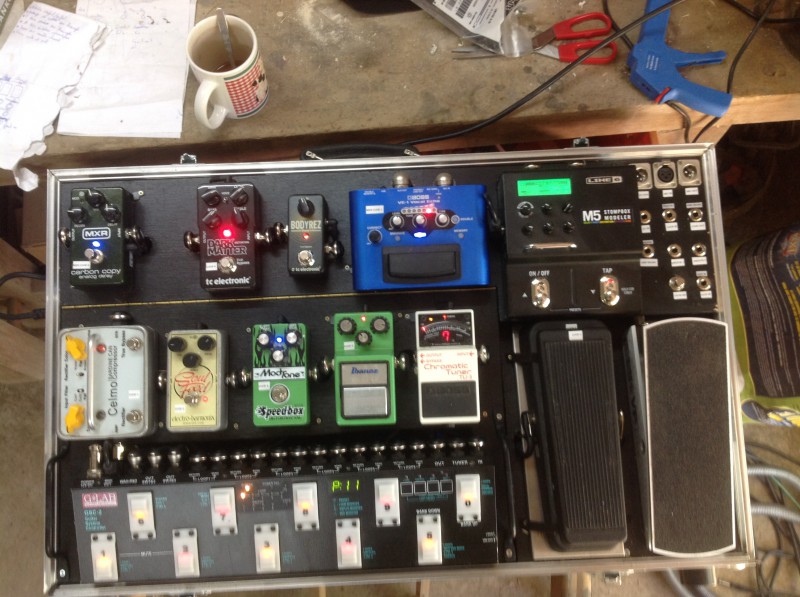

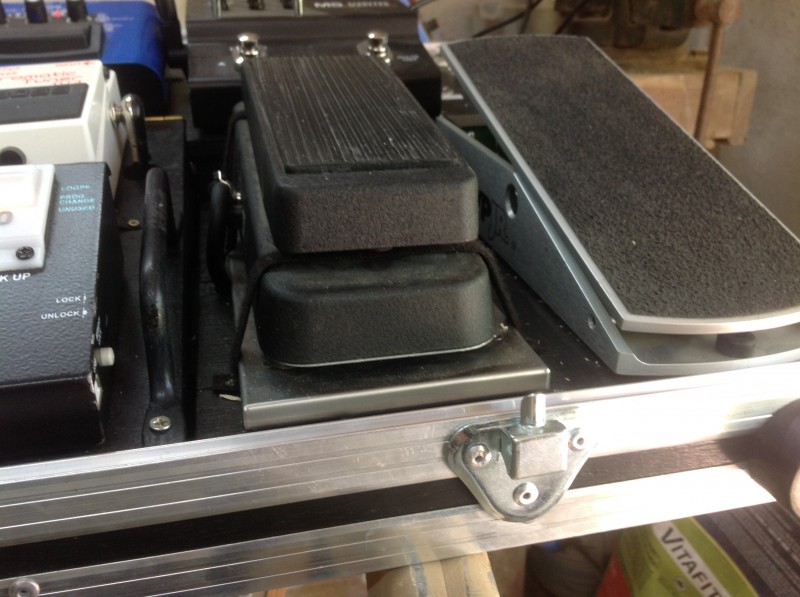

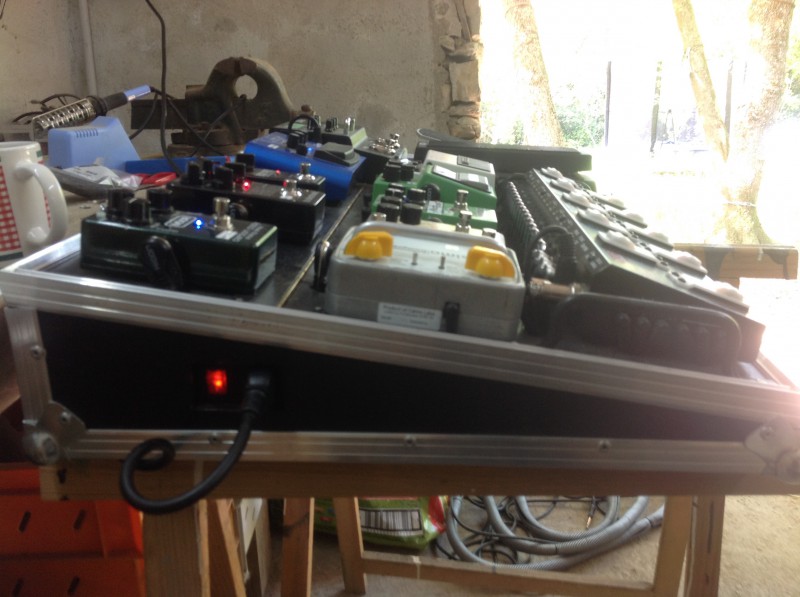

Je suis assez fier de vous monter mon pedalbord maison. Esthétiquement il n'est pas parfait, je ne suis pas un très bon bricoleur, mais il est parfaitement fonctionnel et robuste.

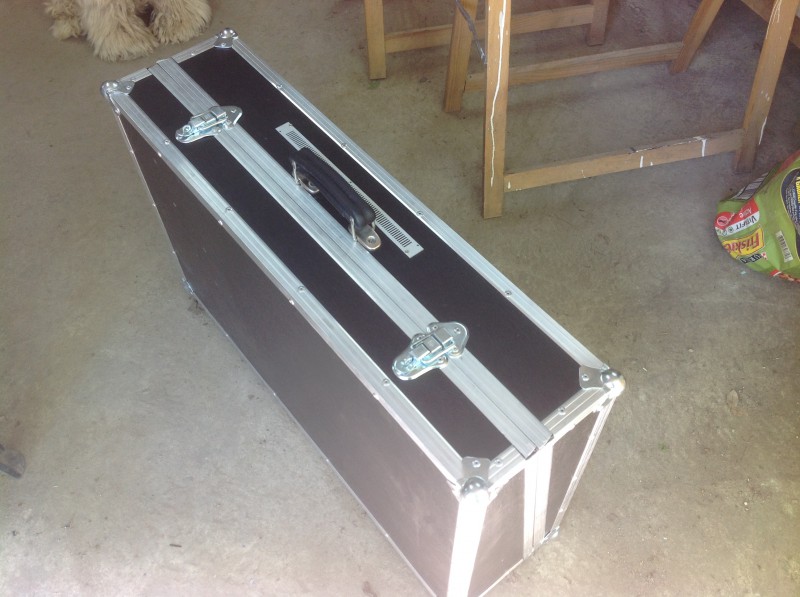

Son seul défaut c 'est son poids. Il est aussi lourd que la tête qu'il pilote (bogner shiva). Un dans chaque main et l'équilibre est bon

















[/img]

Oh la vache c'est beau et réalisé de manière très ingénieuse.
J'aime bien le fait qu'on puisse conserver un accès facile aux "coulisses" avec du rangement.
Félicitations

Mais effectivement ça doit peser une tonne

Le récepteur sans fils Line 6 Relay est-il fonctionnel et connecté au PB ?
Si oui, le fait qu'il soit planqué sous une plaque ne pose-t-il pas de problème de réception ?

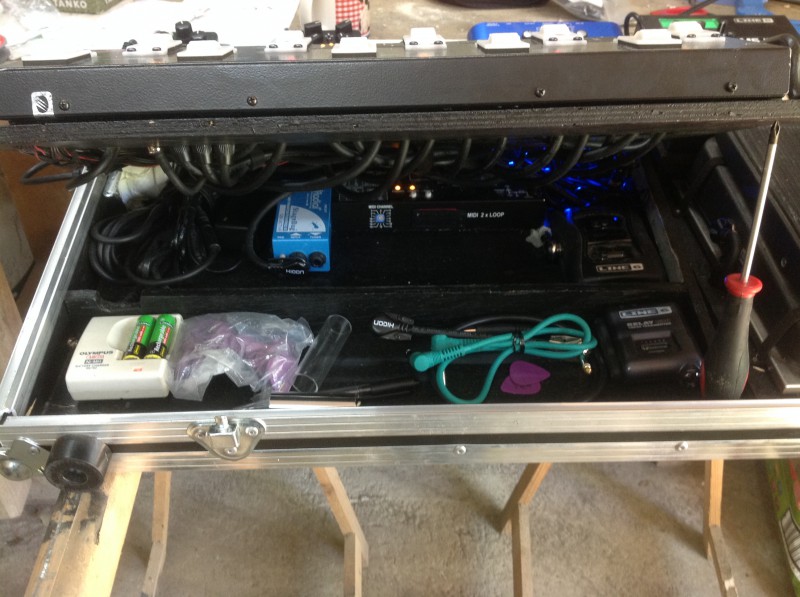

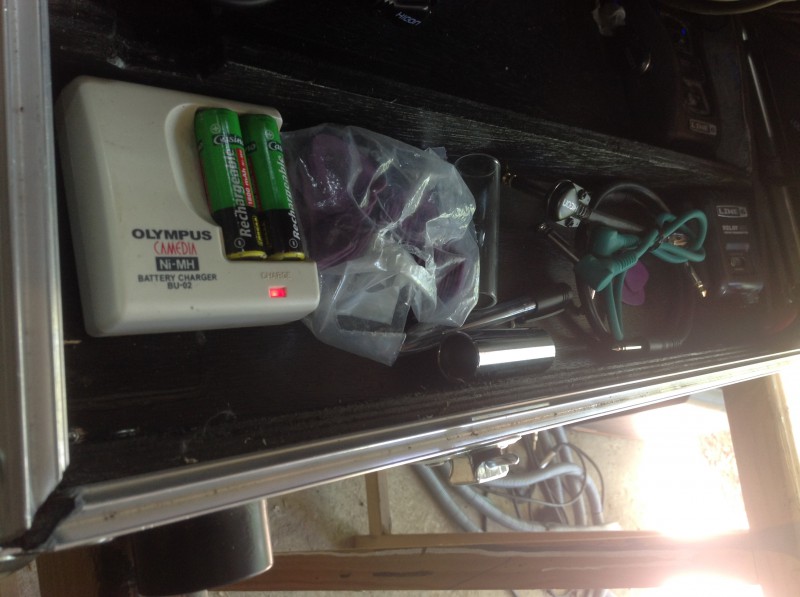

Oui je suis content d'avoir pense au compartiment pour ranger , l'émetteur des mediators, un chargeur de batteries pour le HF, etc...

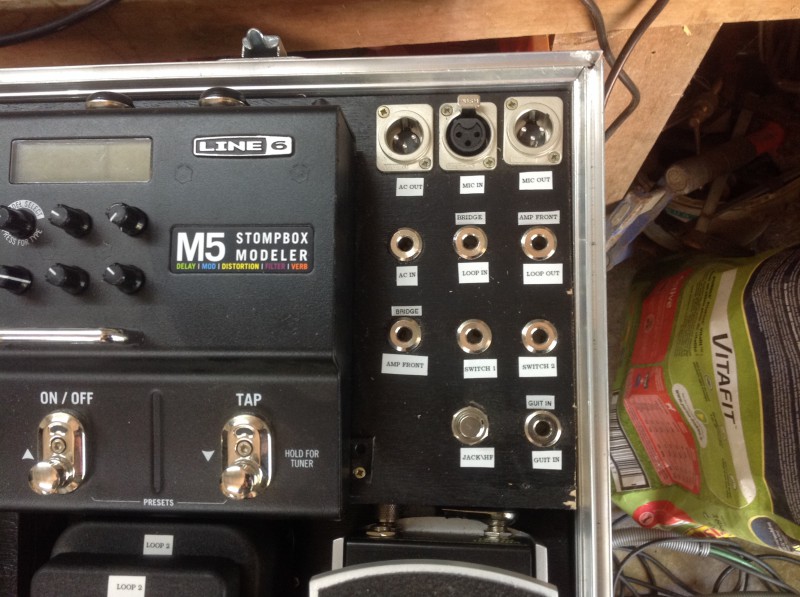

Le recepeteur est branché sur une A/B box que j'ai fabriqué et qui est intégrée dans le PB. En haut a gauche, du pedalbord il y a toutes les connectiques déportées et parmi elles un switch qui commande l'A/B box (une pression pour utiliser un câble jack via l'input guitare, une autre pression pour utiliser le HF). du coup tout est precablé pour l'utilisation d' un câble en repet et du HF en concert
Je n'ai pas pensé a la conception que je pourrais avoir des problèmes en intégrant le recteur a l'intérieur du PB. mais al 'utilisation, je n'ai jamais eu de "décrochage". bon je fais pas des scènes gigantesques et la portée theorique est de 30 m. j'ai peut être perdu en distance de portée mais comme je suis pas un grand "nomade" quand je joue, ça m'importe peu...

Complètement d'accord avec l'A/B box en aval du système sans fils pour garder la possibilité de passer rapidement sur un jack en cas de besoin.

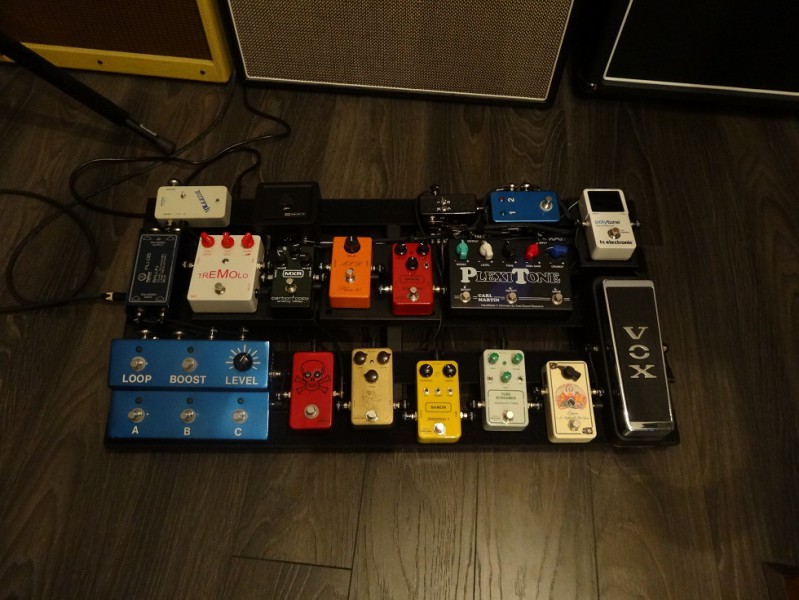

C'est ce que j'ai fait sur mon "gros" PB (l'A/B box est bleue en haut à droite de l'image) :



Mon système sans fils est le Line 6 Relay G10.
L'avantage c'est qu'il a environ la taille d'une pédale donc je peux le mettre sur le dessus du PB.
Et puis il faut qu'il reste accessible car la base sert à recharger l’émetteur (avec batterie incluse => Pas de piles !).

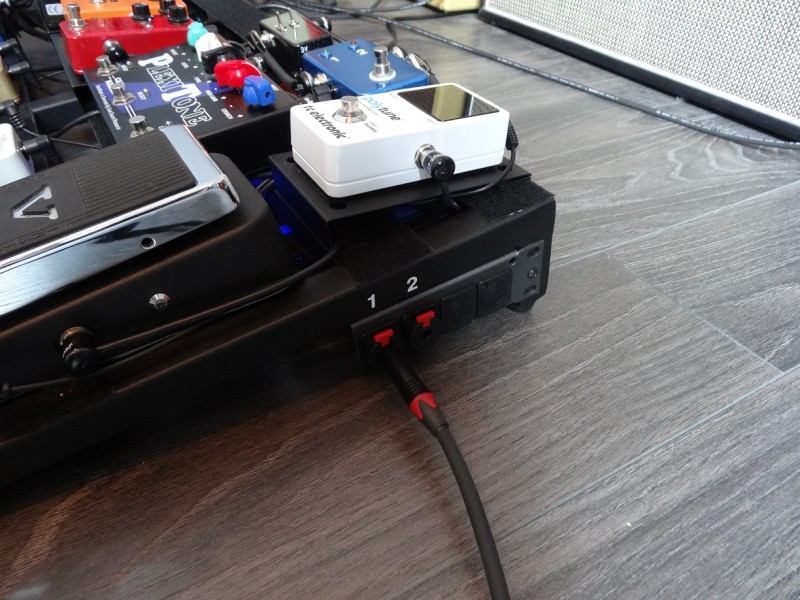

Les entrées / sorties sont sur les cotés du PB.




Par contre, comme le tien, mon PB pèse 1 tonne alors il reste à la maison.
Pour les répétitions et concerts, j'ai une version light qui au finale n'est pas ridicule à coté du grand !

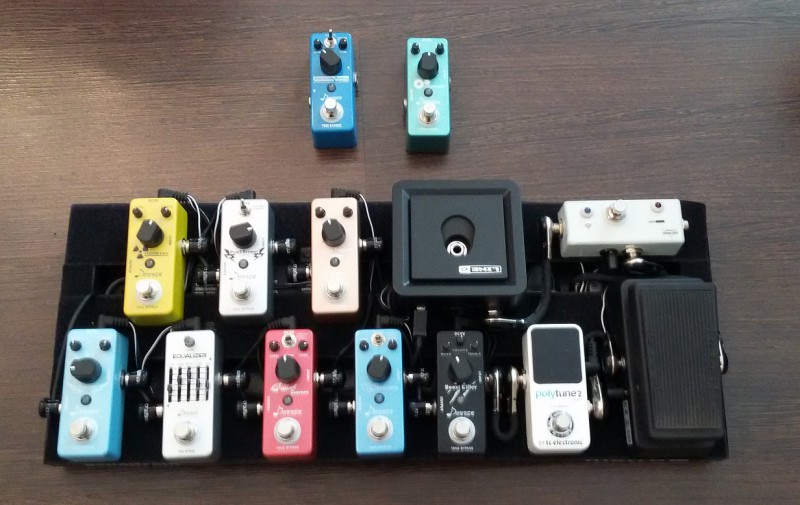

Là encore y'a un Relay G10 avec une petite A/B box au cas où.

C 'est dommage de se faire un si beau pedalboard avec de si chouettes pedales pour ne pas s 'en servir en repet
Si tu transpotes ton ampli, t'es plus a ça prêt...
moi j'ai pas ce problème, mon ampli et mon pedalbord restent au local, et pour les concerts je suis assez fourbe pour me débrouiller à faire porter mon matériel par le reste du groupe

T'as raison je me dis ça de temps en temps mais on a un local partagé dans lequel on ne peut pas laisser notre matos.
Heureusement les amplis sont au local et restent en place.
Mais avec 2 guitares et le petit PB ça fait déjà pas mal de matos à déplacer.
Et puis j'ai maintenant mes réglages sur le petit PB et ça sonne pas mal du tout.

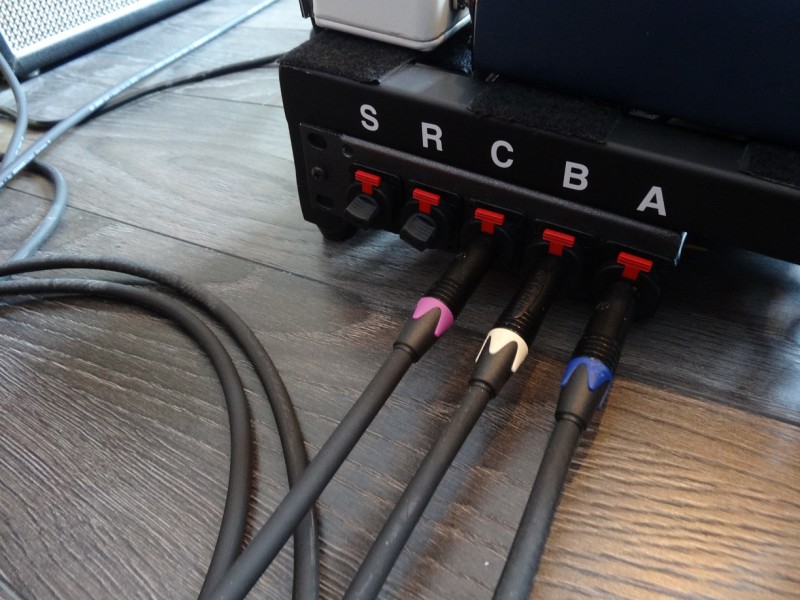

Sur le gros PB ce qui prend de la place (et du poids !) c'est la partie qui permet de balancer le signal sur 3 amplis en simultané.
Y'a un gros transfo 1:1 qui permet de d'isoler le signal et éviter les boucles de masse.
Ca marche très bien mais ça pèse à mort !
Et y'a qu'à la maison que j'en ai l'utilité.

8O alors la ça va trop loin pour moi ! le transfo embarqué dans le pb pour piloter 3 amplis ça doit dépoter !!!!

post combo "votre coin guitare" et "votre pedalboard".

Ca commence ici au cas où vous voudriez voir d'autres photos:
https://www.guitariste.com/for(...).html

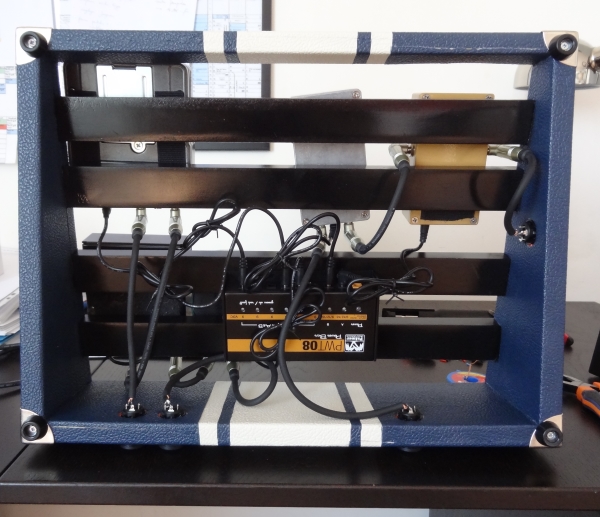

Le dessous :

Il va falloir que je trouve éventuellement un moyen de "ranger" tout ça, mais pour l'instant, ça passe.

L'objectif était de créer un ensemble compact et mobile pour pouvoir le déplacer entre sa position de rangement et la position pour jouer, sans que ça devienne un bordel de cables.
Et je suis bien content, ça me libère de l'espace, c'est pratique et ça va me faire jouer plus souvent : avant, c'était le bordel et ça te gonfle de penser qu'il va falloir ranger tout ça avant même de commencer à jouer.
Reste plus qu'à gaser. Et éventuellement refaire le tolex du cub, qui est quand même hideux d'origine, pour l'associer avec le pedalboard.
NB : la pédale sans déco est un compresseur de chez Techniguitare (site que je recommande pour ceux qui veulent se lancer dans le DIY - instructions très bien foutues et composants de qualité). Attaché au velcro à l'arrache mais c'est temporaire.
En situation de jeu :

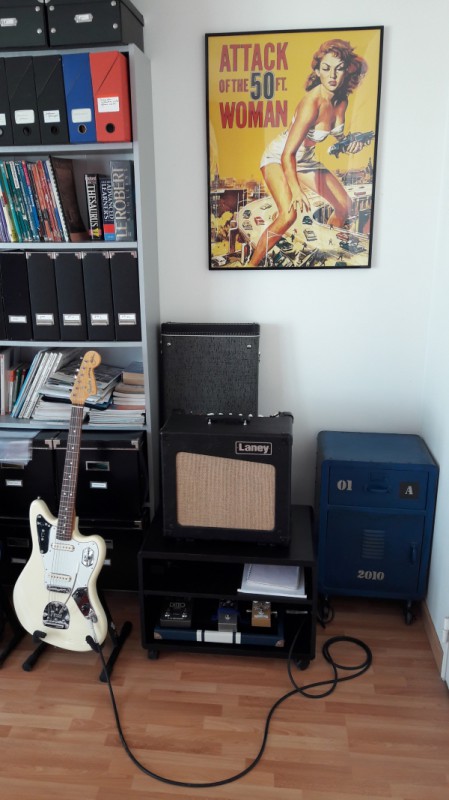

Rangé dans son coin :

Et je pense "investir" dans un stand mural - tant pis si je suis locataire, c'est quand même plus pratique.

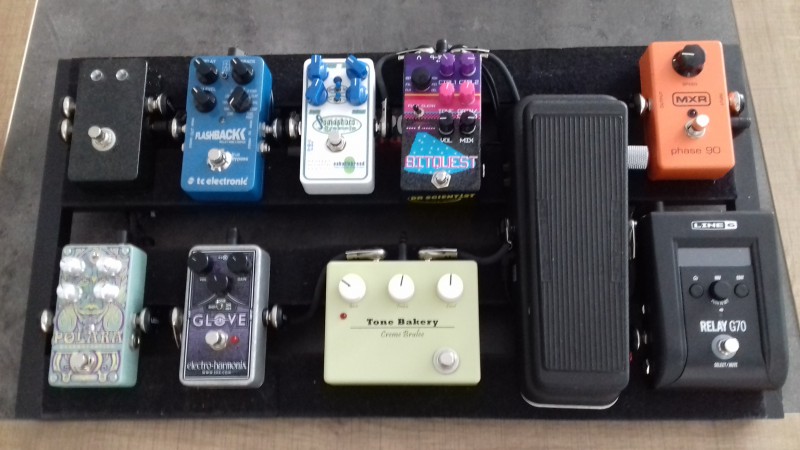

Le relay G70 permet de passer sur jack si jamais le besoin s'en fait sentir.

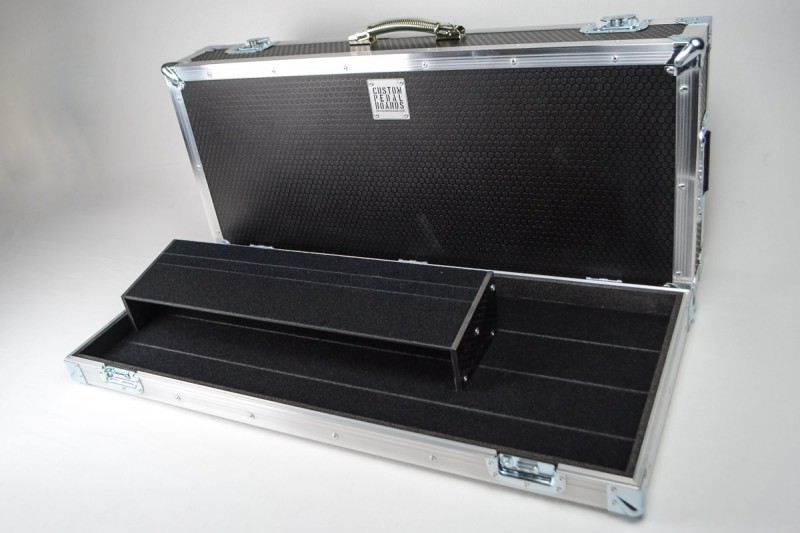

Et bien chers messieurs ce topic m'avait échapper car je tapais toujours le mot " fabriquer " lorsque j'utilisais la fonction recherche ... je viens de poster sur un autre topic mais je pense que les réponses se trouvent ici ... je cherche soit à imiter ceci ( sans flighcase )



soit à rajouter le même type d'étage sur mon Terra 42 qui est devenu trop petit ...

Je bricole pas mal mais je ne sais pas comment m'y prendre pour mettre mes idées sur papier ni même pas quoi commencer ... c'est pour ça que j'avais même demander si quelqu'un pouvait m'aider à réaliser mon plan ...
