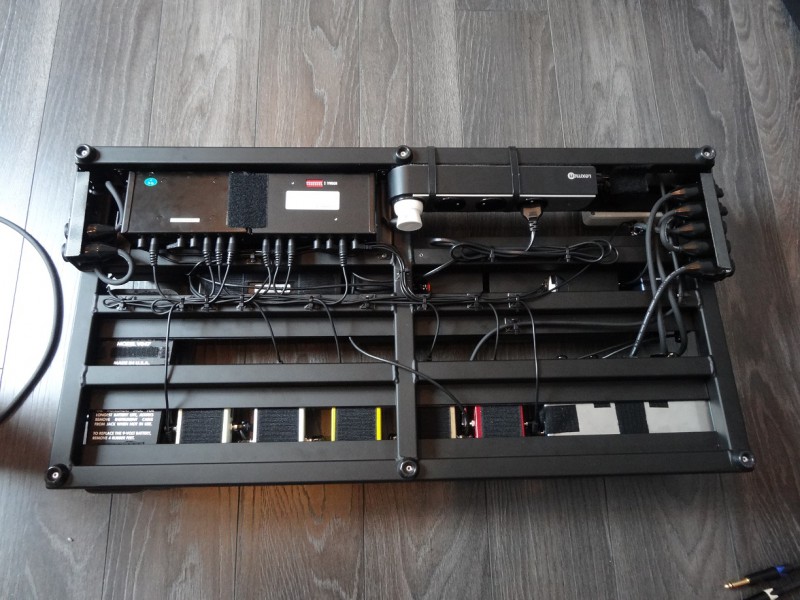

C’est très pratique et ça prend beaucoup moins de place

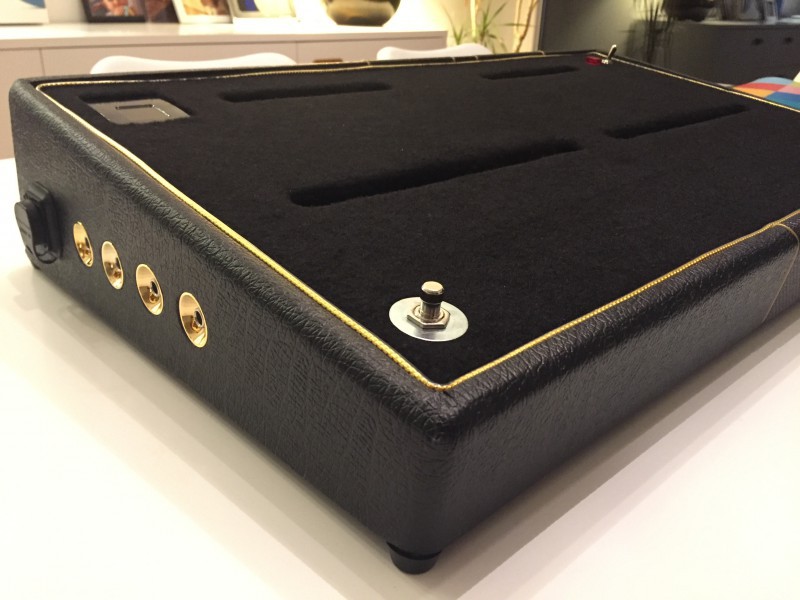

Il déchire toujours autant ce pedalboard... une bonne source d’inspiration !

Bien joué, c'est futé !

Yes toujours aussi beau ton pedalboard geogeo68

Là je suis en train de bosser sur un nouveau PB sur une base de Pedaltrain Metro 24.
Je vais y ajouter une rehausse pour surélever les pédales du 2nd rang et les rendre plus accessibles.
La rehausse en question est faite avec un tube rectangulaire aluminium dans lequel je fait cheminer les câbles d'alim des pédales pour que ça soit propre.

Et aujourd'hui j'ai reçu mon velcro 3M Dual Lock dont tout le monde dit le plus grand bien.
J'ai hâte de tester ça.

Je reviendrais vers vous quand ça sera terminé

Merci Geogeo. Le tien reste une référence pour qui veut sculpter ses sons sur un ampli clean...j'allais pâtir dur cette base mais cela impliquait pas mal de revente et achats de matos. Notamment une tête d' ampli....

Pour moi la conception est un peu différente. Tout est étudié pour fonctionner autour de mon preamp Fredamp custom et ampli de puissance en stéréo.

Alors voilà quelques nouvelles de mon nouveau pedalboard qui avance plutôt bien.

Il est donc réalisé sur la base d'un Pedaltrain Metro 24.
Actuellement j'ai un Metro 20 mais il me manque de la place pour 2 ou 3 pédales de plus et surtout j'ai du mal à accéder au 2ème rang d'effets sans être gêné par le 1er vu que PB est complètement plat.

Je profite donc du changement pour surélever le rang arrière avec un tube rectangulaire alu.
Comme le tube est creux je l'utilise également pour y faire cheminer proprement un max de trucs (des câbles d'alim mais aussi le jack qui servira à connecter les 2 rangées de pédales).

Ce nouveau projet est aussi l'occasion de tester le Velco 3M Dual qui est plébiscité pour ce genre d’application.
Alors c'est vrai qu'il est plutôt cher mais c'est vraiment excellent !
Tout est parfaitement maintenu et ne bouge plus d'1 mm.
Beaucoup plus propre que le velcro standard.

Niveau alim je passe sur la Cioks DC5.
Actuellement j'ai une Adam dont je suis très content mais qui ne sera pas suffisante en terme de nombre de sorties pour ce que j'ai à faire.

Je conserve le système sans fils Line6 Relay G10 qui est compact et fonctionne parfaitement.

Voilà donc ma liste de courses pour ce petit PB :
- Pedaltrain Metro 24 (il devient difficile à trouver en soft case, je ne sais pas pourquoi...)
- Alim Cioks DC5
- Tube rectangulaire alu (en 43,5 x 23,5mm c'est la dimension parfaite pour mon projet)
- Bouchons pour refermer les tubes (pas faciles à trouver mais ça fait quand même plus propre)
- Velcro 3M Dual Lock (j'ai consommé 3 rouleaux de 2m. C'est pas donné mais le résultat est top !)
- Prise IEC male (pour raccorder l'alim des pédales et du Relay G10 en même temps et faire un truc propre)

Et voilà en images :

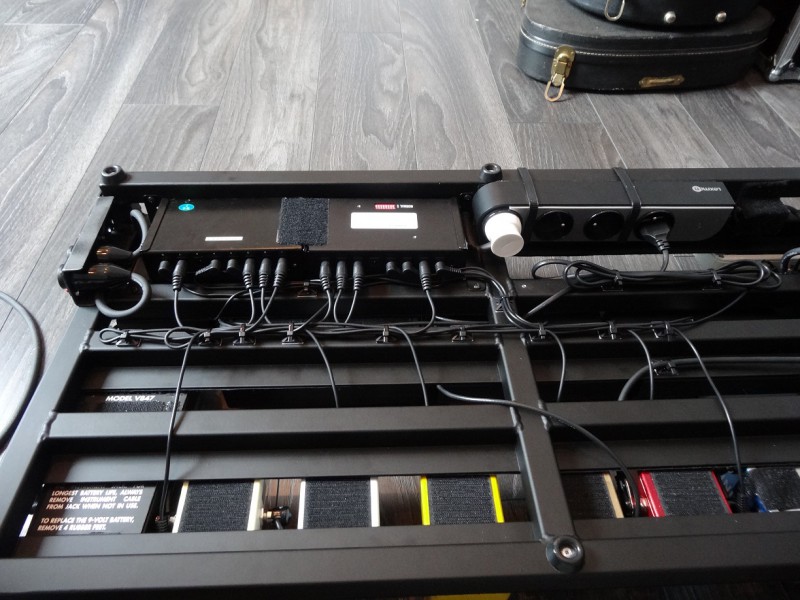

La découpe pour mettre en place le prise IEC mâle est relativement large afin de pouvoir accéder à l'écrou de fixation à l'arrière.
Donc pour refermer ça proprement et ne pas affaiblir le PB, j'ai mis une cornière alu vissée à la structure qui ne laisse passer que les câbles d'alim (eux mêmes protégés par un "capuchon" Neutrik dont je n'ai conservé que le bout).


Le Line6 Relay G10 est alimenté par un mini USB alors j'ai fixé un petit charger de téléphone portable à l'arrière du PB.


Pour faire passer les câbles d'alim dans le tube rectangulaire j'ai tout simplement percé des sortes de "boutonnières" en diamètre 13mm sur le dessous qui permettent de faire passer les connecteurs.
Ensuite seul le câble passe par un petit trou sur le coté du tube rectangulaire et je referme avec le velcro qui servira à maintenir le tout en place.
Voilà la photo du "prototype" sur une chute de tube pour faire l'essai.


Voilà, maintenant il ne reste plus qu'à mettre les pédales en place (essentiellement des mini Donners).
Je reviendrais avec des photos lorsque ça sera complètement terminé, j'attends encore des pièces de Das Musikding pour faire une A/B box bufferisée en entrée (pour choisir entre le système sans fils et un jack en entrée en secours).

Magnifique Bamon

Vraiment génial le coup des tubes pour les passages de câbles

Sacré boulot ça va être top une fois chargé

Et voilà, le PB est terminé !

Effectivement c'est joli et tout propre.
Je suis vraiment impressionné par le velcro Dual Lock => Y'a rien qui bouge c'est super costaud !

Pourquoi t'as donc foutu du 3M partout, tu voulais pas laisser brut et mettre le 3M juste à l'endroit où t'en avais besoin?

Oui pour le rang du haut j'aurais pu faire comme ça puisque je savais où les pédales allaient tomber au cm près.
En fait je ne me suis pas posé la question.
Je pense que j'ai surtout pas voulu me faire ch... alors j'en ai mis partout comme ça c'est plus simple à poser et plus flexible au cas où je remplace les mini pédales par des plus gros formats.

Vu qu'il n'y a que 3 sorties de l'alim qui sont utilisées, j'imagine qu'il doit y avoir une (des) guirlandes quelque part, c'est juste?

En fait sur les premières photos il n'y a que les pédales de gauche du PB.
Au final j'utilise toutes les sorties de l'alim.
Il y a 14 pédales à alimenter en 9V avec des ampérages très faible (< 20 mA) à part l'harmonizer qui consomme +/- 100mA de mémoire.
Donc j'utilise les 5 sorties :
- 4 guirlandes x3
- 1 guirlande x2 ce qui fait bien 14 au total

J'utilise ça => https://www.thomann.de/fr/ciok(...)1.htm

J'ai essayé de regrouper des pédales qui ne fonctionnent pas en même temps sur une même guirlande pour éviter les interférences.
Ca marche très bien, je n'ai aucun buzz, souffle ou parasite d'aucune sorte.

Le positionnement de l'alim est aussi très important => Le plus loin possible de la Wah qui est l'effet le plus sensible.
Ensuite, les pédales juste au-dessus de l'alim sont surélevées ce qui permet de les éloigner de cette dernière (c'est une sécurité en plus même si j'ai essayé en les posant dessus, il n'y a pas de problème).

Vidéo très intéressante à ce sujet :



A noter qu'avant la DC5 j'avais la Adam avec laquelle je n'avais jamais eu de problème non plus.

Merci pour toutes ces infos ! C'est vrai que l'inconvénient des guirlandes n'a pas/plus d'importance dans ce cas.

Je suis justement en train de réfléchir à une méthode d'alimentation pour mon PB. J'ai actuellement juste une T-Rex Chameleon à laquelle je voudrais associer une autre alim pour éviter les guirlandes justement. C'est pas un PB "fixe" donc je voudrais avoir le maximum de flexibilité et ne pas avoir à me poser la question de savoir quel effet est utilisé et s'il est sur la même guirlande qu'un autre effet déjà actif.

Sur un gros PB tu n'as pas la même contrainte de place que moi avec un Nano ou un Metro.
Dans l'idéal (et surtout si tu as une config qui va bouger), je te conseille d'éviter les guirlandes et de prendre une seconde alim avec suffisamment de sorties.

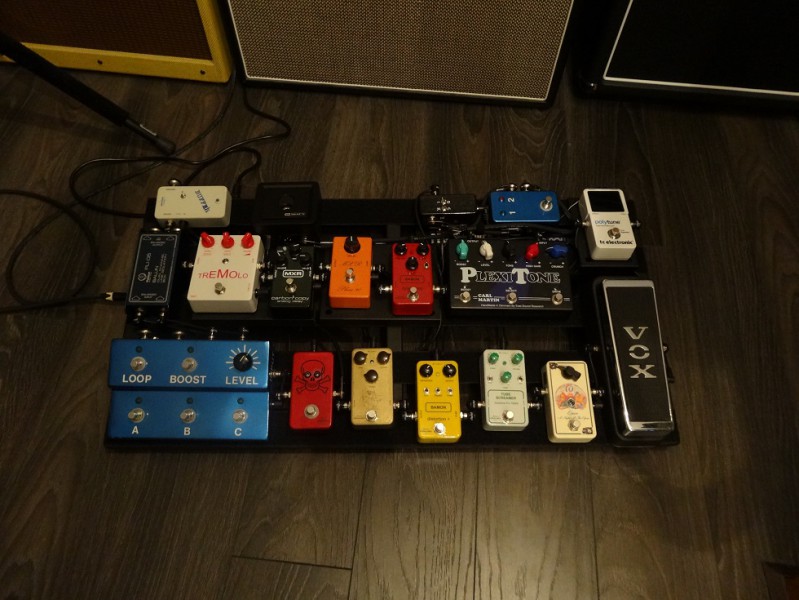

Par exemple, sur mon "gros" PB, j'ai installé 2 alim en dessous ce qui me fait 16 sorties.
C'est vachement plus confortable et flexible :
