Tout sur les atténuateurs de puissance (recap p1)

Rappel du dernier message de la page précédente :
Bonjour !!
Je voulais profiter de ce post pour vous présenter l'atténuateur que je me suis bricolé.
J'utilise un potar 2 x 100 watts de 8 ohms, à impédance fixe que je cable en // pour l'utiliser en 4 ohms ( du coup je profite d'une puissance théorique en crête de 200 watts ... ) et j'ai adapté un systéme de ventilation par FAN sans l'aide d'alim extérieure, j'utilise le joli signal BF de mon ampli ! Et je dois dire que c'est assez ludique de regarder le FAN s'activer au rythme du jeu ...

Aprés usage, le son est fidèle même a haut gain ! Les aigues sont par contre un peu atténués ... Mais il suffit de corriger tout ça avec l'équaliseur de l'ampli. Il chauffe peu ( je l'utilise sur le mode 65 watts et 130 watts de mon Music Man, et aprés 2h de jeu dans chaque mode, aucun probléme de surchauffe ... Faut dire que le boitier est aéré et bien ventilé )
Je l'ai adapté dans un vieux boitier d'alimentation ATX PC ... donc veuillez pardonner le coté "Cheap" de la réalisation ... Mais pour d'autres réalisation, je ferai en sort que ce soit plus présentable !
L'atténuation va de 0 ( Bypass ) à l'infini ... et elle est efficiente dans le 1er Quart de course du potar.

Je compte réaliser un chenillard à 10 Leds pour pouvoir observer le niveau de puissance "réelle" ( en sachant que tout cela est subjectif ... ) piloté par un LM3915, l'incorporer dans le chassis et faire des tests pour le paramétrage et le calibrage. Cela donnera un petit coté "Tuning" et ludique au projet !!

Enfin pour moins de 40 euros ( sans chenillard ) , je me retrouve avec ce joli petit proto d'atténuation de 100 watts ... On verra son comportement et son efficacité dans le temps ...

Voici les photos de la Bête !

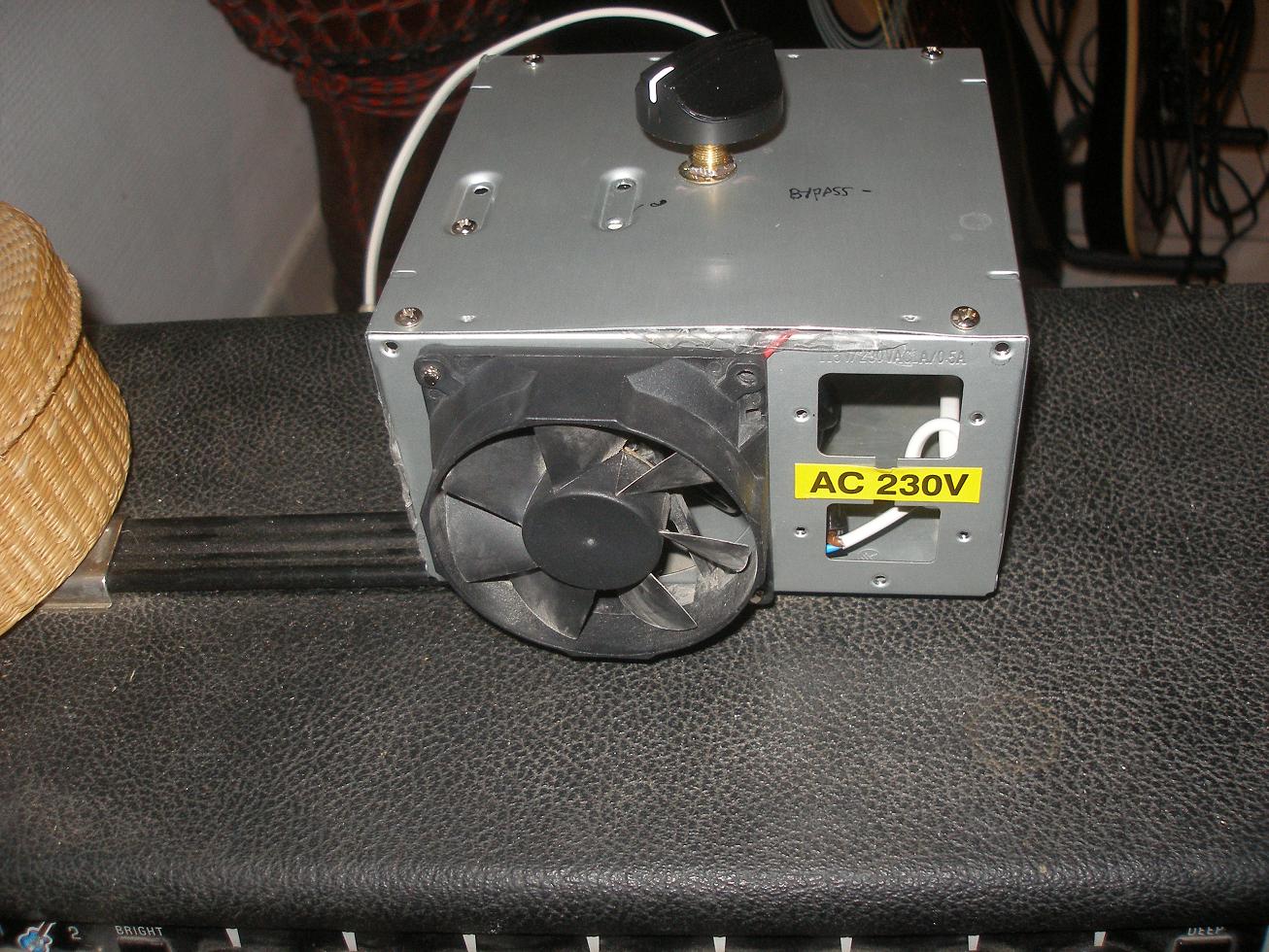

Vu de derriere de l'atténuateur.



Vu de face avec son Fan de refroidissement.

Passez de Bonnes Fêtes de fin d'année !

Alain
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
Bonjour !
Oui, j'ai le schéma ! Mais je compte le modifier afin de rajouter un Vumétre à LED de puissance.
Mais il s'agirait juste d'un ajout, le schéma de principe resterait le même.
Tu veux quoi au juste ? Le schéma electronique en pm ?
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
Mark Twang
Vetouille a écrit :
Bonjour !
Oui, j'ai le schéma ! Mais je compte le modifier afin de rajouter un Vumétre à LED de puissance.
Mais il s'agirait juste d'un ajout, le schéma de principe resterait le même.
Tu veux quoi au juste ? Le schéma electronique en pm ?


Si tu pouvais l'héberger sur megaupload ou un truc équivalent, je mettrais le lien dans le premier message (section DIY)
Avec Plaisir !!

Je t'ai envoyé en PM, le lien *.jpg pour le Schéma !

Le proto est en cours de modification comme je l'ai précisé, avec l'ajout d'un Vu métre à LED ( 10 Leds ) de puissance ...
Je ferai parvenir les photos et schéma dés que tout cela sera cablé et fonctionnel

Cordialement,

Alain
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
lordbob
  • lordbob
  • Special Ultra utilisateur
vous me conseillez lequel pour ma tete randall rm100? bon echo du tad silencer mais cher quand même^^
gibson addict
Me voila de retour !!
J'ai donc adapter un Vumétre à LED pour mon Atténuateur avec l'aide d'un LM3915.
Le résultat est trés FUN !!

Pour ce qui est de la précision, n'ayant pas de potentiométre, j'ai paramétré le VreF du dispositif à la va-vite avec ce que j'avais comme Résistance, la progression Atténuation / dB n'est pas trés Fine ... Mais cela reste un dispositif "FUN" !
C'est pour cela que je l'ai prénommé : le "View'FUN" !

C'est trés Ludique de voir les LEDS s'allumer selon le Jeu et le réglage de l'atténuation !! Cela a un coté trés guirlande de Noël je trouve !

J'attend d'avoir quelques potentiométres et quelques composants pour le modifier à souhait afin d'avoir la possibilité de régler la sensibilité du Vumétre à la volée ...

J'ai adopté le Sigle "Love'N'Peace" par rapport aux 2 emplacements d'origine ... Mais rien ne m'empêche d'adopter tous sigles plus ou moins délirant !

Il n'y a aucune alimentation externe ! Tout est alimenté par le Joli Signal BF de l'ampli, le son n'en est pas du tout modifié !

Voici les images de la "Bête" :

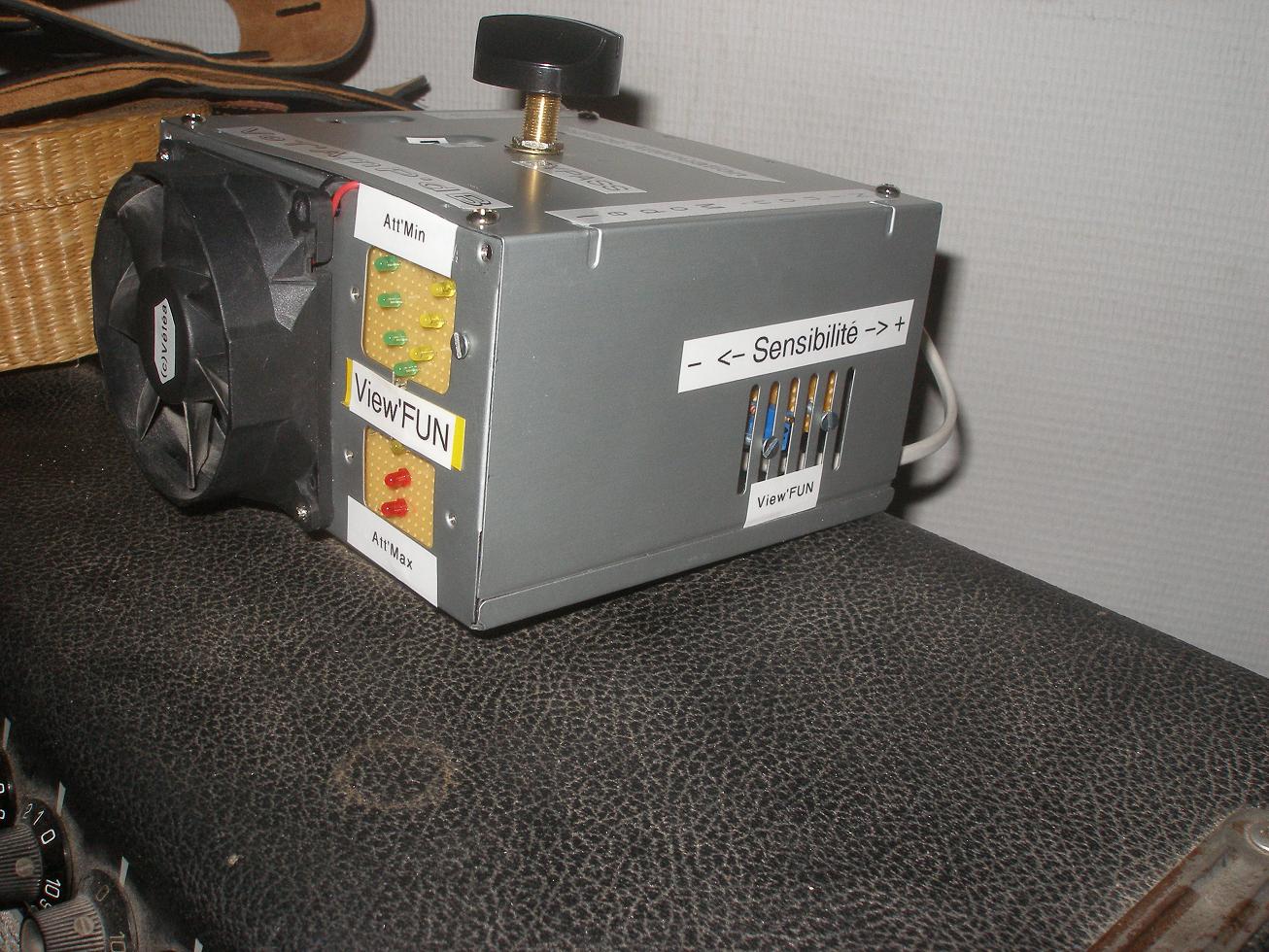

L'atténuateur avec View'FUN activé :



Bonnes Fêtes et Bon Réveillon !

Alain
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
Re Salut !
J'ai optimisé le système View'FUN en lui rajoutant un petit Potentiométre de sensibilité, Cela optimise la vision du Vu-métre.

J'ai ajouté un petit Filtre passe bas pour atténuer les fréquences graves et pour rendre le dispositif plus réactif au jeu.

J'ai changé le câblage des LEDS pour suivre l'ordre VERT - JAUNE - ROUGE lors du process de View'FUN.

J'ai modifié le VRef pour que le View'FUN soit plus actif pour une atténuation Faible.

Voila ! Je pense pas que je le modifierai davantage ... Les prochains atténuateurs seront réalisés dans un autre boitier, avec une meilleure qualité de réalisation ... Cela reste pour le 1er, qu'un Prototype ! Mais il reste mon atténuateur personnel attitré !

Ci joint la photo du Vet'Amp'dB avec son potar de sensibilité :



Hésitez pas à poser vos questions !

Passez un excellent réveillon !

A bientot !

Alain
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
Bonne année à tous et a toute !

J'attend la commande pour me faire un autre atténuateur de puissance.

Je compte soigner un peu plus la réalisation et changer 2 3 bricoles dans le schéma du View'FUN .. Bref je vous ferai parvenir tout ça sous peu !
Si j'en suis satisfait, pourquoi pas vous le proposer avec devis à la clé selon vos besoins ! Wait and see !

Encore une fois ! Meilleurs Voeux pour 2010 ! Prenez soin de vous et de vos proches !

Alain
Alors j'ai vu au loin le soleil se noyer dans un Océan de béatitude ...
Myspace : http://www.myspace.com/vetouille
MyBlog : http://vetouillette.spaces.liv(...)blog/
billou_35
Juste pour info, c'est un atténuateur résistif uniquement ou réactif ?
Mes ventes du moment :
tomiska
  • tomiska
  • Special Total utilisateur
est ce que ça pourrais marccher :
http://www.selectronic.fr/arti(...)321-1
parceque si oui on se fait avec un boitier plus deux fiches jack un attenuateur pour 37 euros ( peut etre pas des plus transparent l-pad mais bien sympa pour mettre tout ces petits 5w a fond )
ben15
  • ben15
  • Custom Cool utilisateur
  • #90
  • Publié par
    ben15
    le 18 Janv 2010, 19:25
salut a vous moi je souhaiterai trouver un attenuateur pour une powerball 100wen 8 et 16ohms. j'ai un cab qui accepte le 4,le8 et le 16 ohms mais je sais pas tres bien comment tout ça marche puisqu'a premiere vue le ohms demande deux entrées cables hp tandis que le 4 et 16 n'en demande qu'un
je serai aussi interesser par la loadbox ou le db killer de NOS
quelqu'un peut m'eclairer pour les branchement car bien que je sache que la sortie de l'mapli doit correspondre a l'impedance de l'attenuateur (ou l'inverse!) je ne sais pas comment le branche sur mon cab!
exemple si je met l'ampli en 8 ohm, attenuateur en 8ohm, comnien de cable hp doije branche a mon cab 'sachant que pour 8ohms il y a 2 entrée a connecté)?
je sais pas si c'est bien expliqué!!
