Le topic des Fender Tweed et de leurs clones

Joli Il vient d'où ce kit ?

Tube-Town
je suis très content du contenu (tout en potard alpha, switchcraft, mallory etc... y a que les transfo Hammond que je ne connais pas), mais il n'y a absolument aucune indication de montage (ce qui est d'ailleurs très clairement précisé sur le site).
çà faisait quelques mois que je travaillais le projet, et il y a tout de même beaucoup d'info sur le net, et ici même.
à voir si j'arriverai au bout sans encombre... j'en doute un peu

C'est quelque chos qui m'epate. Chaque fois que je regardes un layout, de 5F1, je me dis " bof, ca l'air tellement simple" .....

c'est pas un 5E3 stock çà
je vais me contenter de suivre à la lettre le layout TT pour l'instant, mais je garde au chaud

Et donc ? Tu veux en venir où ?
Justement, plus c'est simple, plus le signal de la guitare est "proche" du HP.

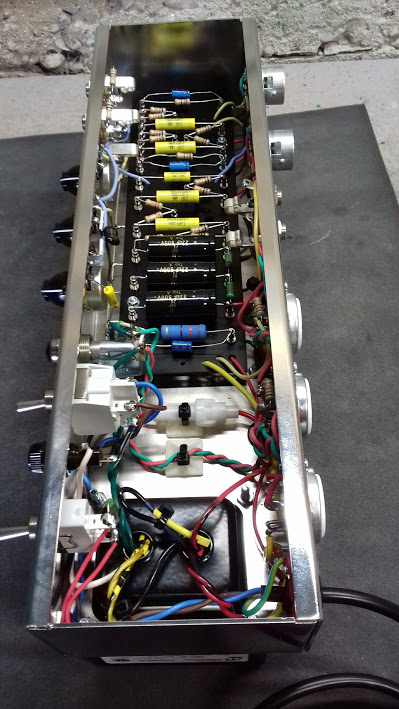

et voila fini!


C'est pas aussi propre que j'aurais aimé, mais pour un premier çà ira.
Maintenant la période des tests commence, donc c'est là que je vais devoir tout refaire
sainte châtaigne priez pour nous!

Ca m'a l'air d'être du bon boulot pour un 1er, bravo.

Courage pour les tests, si tu as bien suivi le schéma et contrôlé les masses, ça devrait aller pour un premier allumage.

çà commence mal, 2.5V à la place du 6.3V
pas de panique c'était prévu...
gogogadgeto-multimetre en action...

Vérifie le support du voyant, ça se met en court-circuit facilement avec le chassis...Il ne faut surtout pas que le corps métallique du bulbe touche dans le support !

t'es sur d'être sur AC au multimètre ?

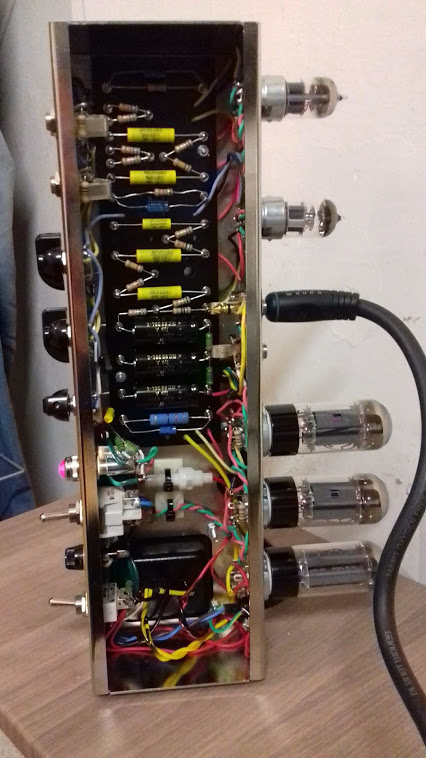

çà y est!




çà fonctionne parfaitement, aucun hum, même avec le volume franchement élevé (et elle gueule la bestiole!!)
Un immense merci à Oldamp qui m'aura bien aidé sur la fin (une erreur stupide de ma part qui m'aura fait me retourner le cerveau).
Franchement au vu du tarif c'est génial. Il suffit de bien murir son projet, de ressortir quelques cours de techno, et SURTOUT de prendre son temps pour ne pas oublier les règles de base de sécurité. J'aurai mis entre 2.5 et 3 jours quand un pro fera mieux en une demi journée, mais j'en ai profité pour apprendre plein de choses au passage

Maintenant plus qu'à attendre le cab qui arrive (TT-Cab) pour essayer le WGS G12Q qui lui est bien là (pour l'instant j'ai juste essayer dans le cab de mon TMB18W chargé en Celestion greenback G12M)
Et après répèt!

parfait ! Enjoy

Bien vu

A tout hasard j’ai commandé une nouvelle 5y3 et une fois installée: miracle, du son !!!

Conclusion: il faut tjs avoir une lampe de’ chaque type en stock à la maison pour tester

Ouahou la classe ! Bravo ! Ca donne envie de se lancer ...

FRanchement il n'y a rien d'incompréhensible ou de techniquement hors de portée A CONDITION d'avoir un peu potassé le truc en amont et d'être un minimum outillé et méticuleux.
- Il faut comprendre le layout ET le schéma electrique (au début le schéma m'a fichu la trouille mais les cours de techno me sont revenus en mémoire et google aide beaucoup)
- Il faut avoir pris le temps de chercher les photos / vidéos / pièges / trucs et astuces dispos sur la toile. C'est un clone très répendu, il y a donc beaucoup d'infos.
- ne pas tenter le coup si on a pas un fer a souder digne de ce nom ET un peu d'expérience avec (recabler une guitare donne déja un aperçu de comment manipuler l'appareil).
- PRENDRE SON TEMPS. j'ai personnellement retester mes continuités à chaque soudure! et fait extrêmement attention aux voltages important qui se balade la dedans lors de la phase de test post assemblage (très très importante cette phase)
comme le disait un de mes héros: "pour gagner du temps, il faut savoir en perdre".

Mais franchement c'est atteignable, qui plus est quand il y a de la compétence sur le forum prêt à donner un coup de main (Oldamp au top)
