Rappel du dernier message de la page précédente :
oldamp
  • oldamp
  • Vintage Méga utilisateur
Ça ne risque pas de vibrer en buzzant ? J'aurais mis du velcro sur 4 petits bouts de tasseau...

Et au vu des photos, je me demande s'il n'y a pas une "gourance" au niveau du baffle... Celui-ci vient par dessus (en avant) le tasseau horizontale de l'évent... Là, il est trop en retrait, ça va te faire un effet tunnel... Regarde les photos de ceux de docgomi et chariphi.......

http://kelterbaum.de/pic/EV-TL(...)n.pdf
d402
  • d402
  • Custom Méga utilisateur
  • #2296
  • Publié par
    d402     le 03 Juil 2019, 13:37
oldamp a écrit :
Ça ne risque pas de vibrer en buzzant ? J'aurais mis du velcro sur 4 petits bouts de tasseau...

Et au vu des photos, je me demande s'il n'y a pas une "gourance" au niveau du baffle... Celui-ci vient par dessus (en avant) le tasseau horizontale de l'évent... Là, il est trop en retrait, ça va te faire un effet tunnel... Regarde les photos de ceux de docgomi et chariphi.......

http://kelterbaum.de/pic/EV-TL(...)n.pdf


Mes 2 baffles sont des modèles de chez Tube-Town:

https://www.tube-town.net/ttst(...).html
http://srsystemaudio.blogspot.fr/
d402
  • d402
  • Custom Méga utilisateur
  • #2297
  • Publié par
    d402     le 03 Juil 2019, 13:39
ChopSauce a écrit :


Ca donne quoi niveau son, alors : t'en es content ?


Oui, super son avec mon VHT 2/50/2 ou LD Systems XS700
http://srsystemaudio.blogspot.fr/
oldamp
  • oldamp
  • Vintage Méga utilisateur
Oui, ben ils se sont plantés ou alors c'est ce qu'ils appellent "as "Lemberg" version." ..... D'être auitant renfoncé ça va perturber la diffusion...
d402
  • d402
  • Custom Méga utilisateur
  • #2299
  • Publié par
    d402     le 03 Juil 2019, 18:25
oldamp a écrit :
Oui, ben ils se sont plantés ou alors c'est ce qu'ils appellent "as "Lemberg" version." ..... D'être auitant renfoncé ça va perturber la diffusion...


Je viens de vérifier les dimensions par rapport au document:
Largeur intérieur idem
Hauteur intérieur +5mm
Profondeur intérieur évent idem, mais effectivement il ont mis la façade a l’intérieur et non devant

33,0x41,3x26,7=36389 soit 36,39 litres
33,0x41,8x24,9=34347 soit 34,35 litres
http://srsystemaudio.blogspot.fr/
oldamp
  • oldamp
  • Vintage Méga utilisateur
Je serais toi, je passerais un coup de scie circulaire tout autour pour enlever quelques centimètres sur l'avant, par exemple en ne laissant que 10-15 mm en avant de la grille... Tu va largement gagner en diffusion latérale. Là, j'ai peur que ça ne soit trop "focus" avec en plus un effet de bord proconcé... Pour le volume interne, t'as perdu 2 litres... soit 6 %... je ne pense pas que ça joue beaucoup. ..
d402
  • d402
  • Custom Méga utilisateur
  • #2301
  • Publié par
    d402     le 05 Juil 2019, 13:28

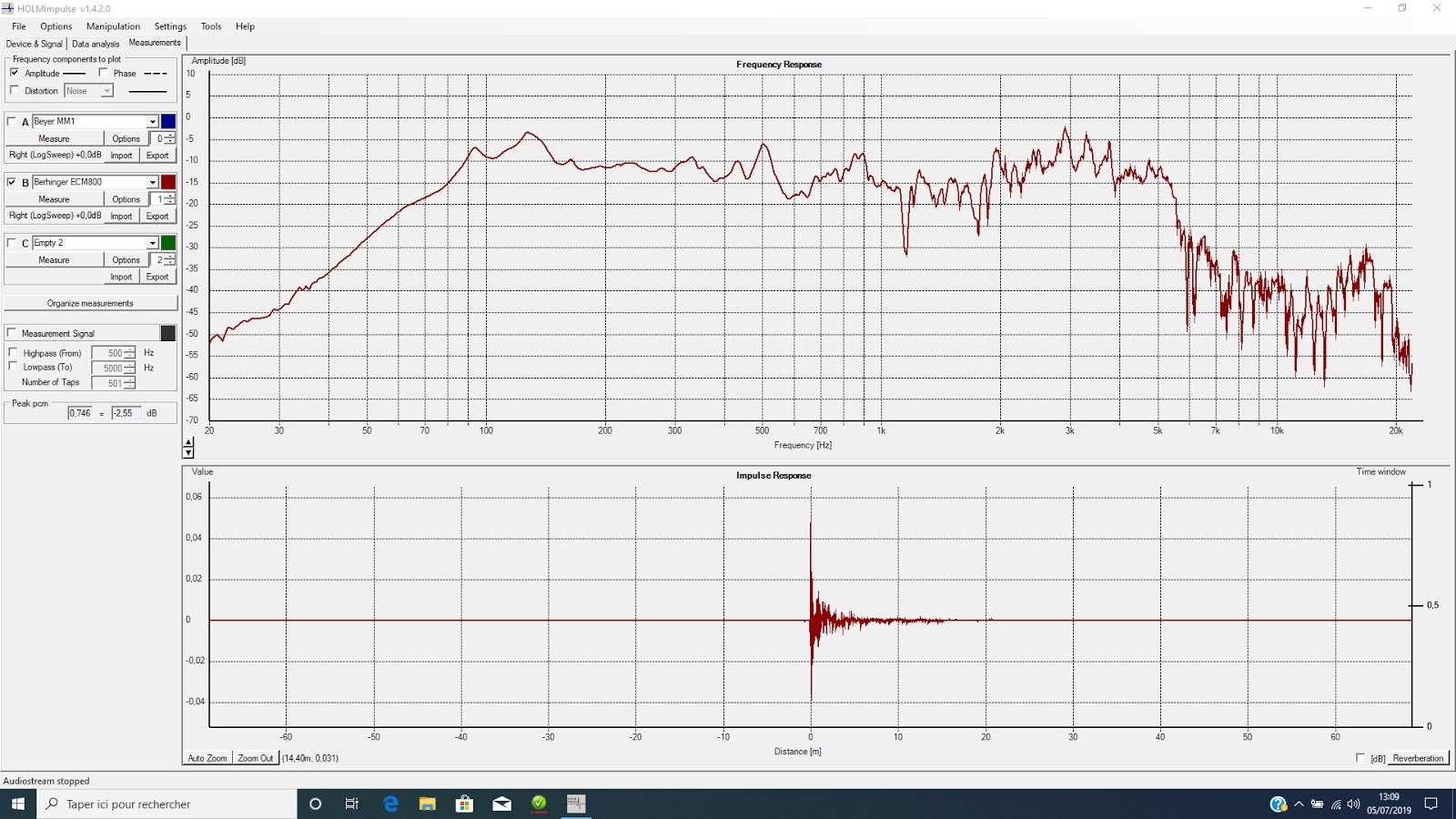

Mesure avec le logiciel HOLMImpusle et un micro Behringer ECM8000 a 50cm de l'un de mes caisson EV TL-806 + haut parleur WGS12L

http://srsystemaudio.blogspot.fr/
oldamp
  • oldamp
  • Vintage Méga utilisateur
Intéressant !
Normalement c'est plutôt 1 m, à voir si ça fait une différence... Il faudrait aussi à 30° et à 45° de coté ( à 1 m ) pour voir la diffusion. Si t'as le courage.....
d402
  • d402
  • Custom Méga utilisateur
  • #2304
  • Publié par
    d402     le 05 Juil 2019, 16:05

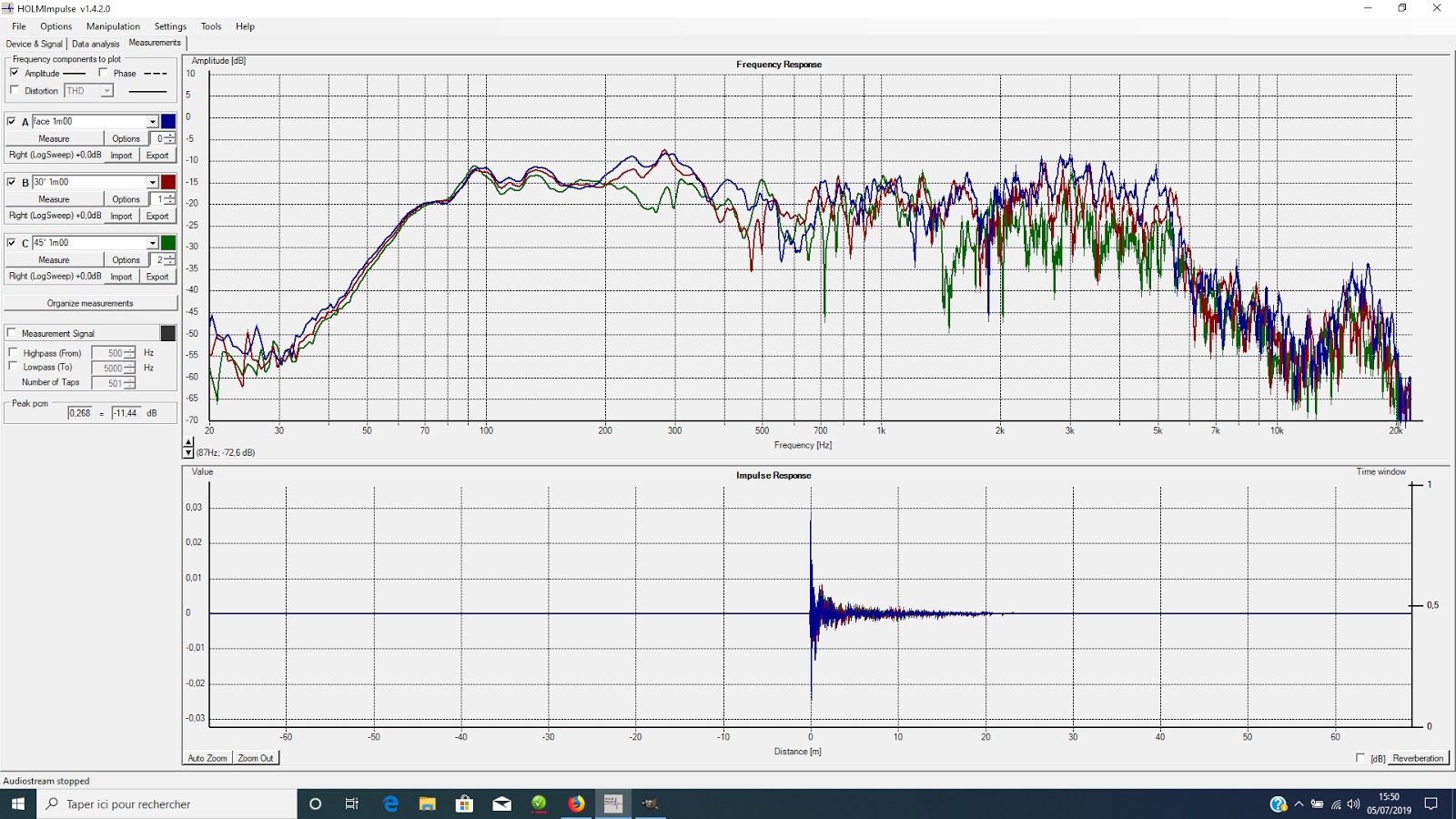

A 1m00 de face


A 1m00 a 30°


A 1m00 a 45°


Les 3 courbes



Avec:
Carte son Focusrite Scarlett 2i2
Ampli LD Systeme XS700
http://srsystemaudio.blogspot.fr/
oldamp
  • oldamp
  • Vintage Méga utilisateur
Merci On voit bien la perte d'aigus à 45° et la courbe est plus chahutée ! A 30° c'est peu sensible.

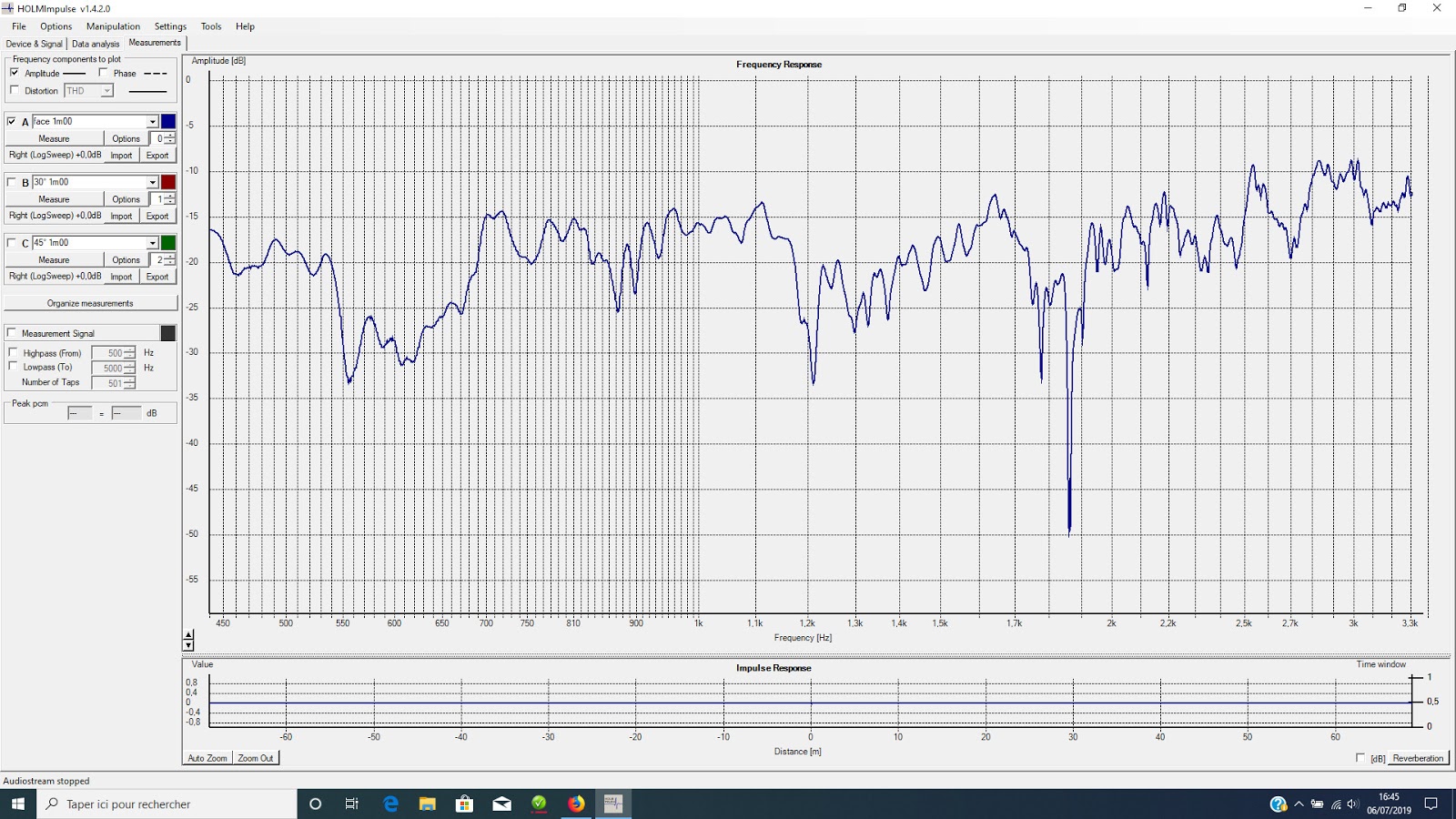

Est ce que ton logiciel permettrait de faire la courbe entière mais seulement sur la bande 500 Hz - 3 kHz, comme un zoom ? Histoire de voir en détail les "accidents" de la courbe !
ChopSauce
Ca ne rigole pas ici !

Ca fait plaisir de voir du travail sérieux. On lit beaucoup de choses au sujet de ces enceintes mais rarement des choses argumentées de la sorte ...

Un petit zoom sur une partie des courbes, ça devrait être facile, oui. Non ?
Obelix2
Hé bien, il s'en est passé des choses depuis que j'ai pris de longues vacances :-)
"Le monde ne sera pas détruit par une bombe atomique, mais englouti par un fleuve de merde."
- Charles Bukowski
"Sauvez les végétaux et les forêts! Mangez du gibier!"-Obé

- Grattes+Basses : Vigier, Leduc, Patrice Blanc, Xavier Petit, J3guitares, Lâg, Roland, Danelectro, Art&Lutherie, PRS, Krappy, Ibanez, Hagström, Ovation, Aria, Eagle, Condé Hermanos
- Amps : Mesa-Boogie, Marshall, Soldano, Ampeg, Carvin, Pignose, Fender, ObLX, Telefunken, Traynor; Cabs : Electrovoice, Audax, JBL, Weber, Beyma
- FX : ObLX, Moog, EHX, Zvex, Eventide, TC, Lexicon, Rocktron, Roland, Yamaha, DLS, Boss, Ibanez, Rockman
- Analog synth : Oberheim, Roland, Cheetah, SIEL
Endorsé : Marc Dorcel, viande-chevaline.fr; distillerie Othon-Schmitt.lu
Cyr0_0
Salut à tous,

J'ai bientôt fini la mienne que je fabrique quand j'ai un peu de temps libre, je vous ferais un petit photo reportage; reste plus que la grille et le cadre/grillcloth.

Il a sortit son premier son ce soir!

Merci a tous les intervenants de ce forum, le sujet est super étoffé et passionnant, c'est plaisant (même si chronophage ... il faut des heures pour tout lire... )

A trés vite...
aalex1979
Hello

Je veux me lancer dans un caisson pour guitare et je viens de voir les 230 pages ...
Donc j'ai lu un peu mais je vais prendre un raccourci

j'ai un celestion sidewinder S12 150 PE que j'aimerais caser dans un baffle pour une utlisation studio et live repète etc....

Est ce que quelqun a deja essayer avec ce hp ?

Merci
