Je ne sais pas si ça marchera, mais j'avais mon ampli qui avait du "Hiss", un espèce de gros sifflement lorsque je montais un peu trop le gain.
J'ai résolu le problème en mettant un 50pf entre la cathode et la grille d'une des triodes.
Ca coupe les aigus trop "indésirables", ou en tout cas, qui provoquent des réactions non voulues.

Un test intéressant à faire sur ta Sansamp serait de tester un 50pF ou un 100pF (après, ça tue trop les aigus) entre la Source et le Gate de ton 2SK117, voire même carrément entre le Gate et la masse.

@benoit:
Si tu veux une lime qui va bien bien bien, passe moi un MP, je travaille là dedans...

Ok merci pour vos conseils j'ai essayé avec un condo de 100pf entre le Gate du 2SK117 et la masse du Jack in
Ça ne change rien (est ce bien câblé ? )

Sinon un truc bizarre aussi ; en bypass j'ai un bruit de fond , le son est brouillé, avec le gain a fond

Hello,
Je suis en train d'assembler ma petite fuzz factory, j'ai une petite question

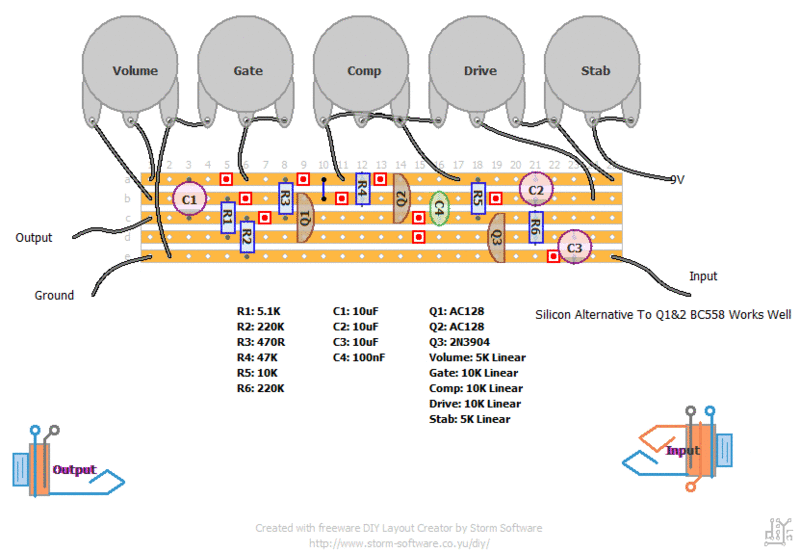

J'ai ce schéma:


Le modèle original c'est ça



Donc les contrôles sont inversés sur le schéma DIY non? Faut tout faire en miroir? Ou câbler comme on le regarde de face? J'ai un peu des doutes là... et pas trop envie de tout souder à l'envers...

J'ai monté mes potards dans le boitier, et quand je regarde à l'intérieur, je vois de gauche à droite Stab, Drive, Comp, Gate, Vol, pour que ça soit comme l'original, mais le schéma DIY ne correspond plus

Tu devrais voir le même sens que sur ton schéma ; il a été inversé effectivement

C'est à dire que je garde l'ordre du schéma DIY, je câble en imaginant que la tige de potard part dans l'écran, puis je les inverse dans la boite?

Donc finalement je fais tout en miroir?

Oui c'est ça

parfait merci, je me fais ça ce matin et je reviens ici pour demander ce qui ne marche toujours pas

Bon ben voilà, ça semble tout à l'envers... à refaire On verra demain je suis pas en forme


Dis-donc Geogeo68, il me semble que c'est la 2ème fois que tu me fais câbler des potards à l'envers

je viens de capter ce que tu as fait à cause de moi
Je n'ai pas bien compris ce que tu voulais faire désolé

Ce que je voulais dire, c'est que le schéma est juste
tu dois câbler comme sur le schéma.
Et ensuite tu déplaces juste l'ordre des potards comme sur l'originale

Ahah oui... on doit juste pas avoir le même mode de pensée
Moi j'ai vraiment fait TOUT en miroir, en imaginant tout à l'envers... tordu le gars

Mais le plus chiant est déjà câblé et restera comme ça

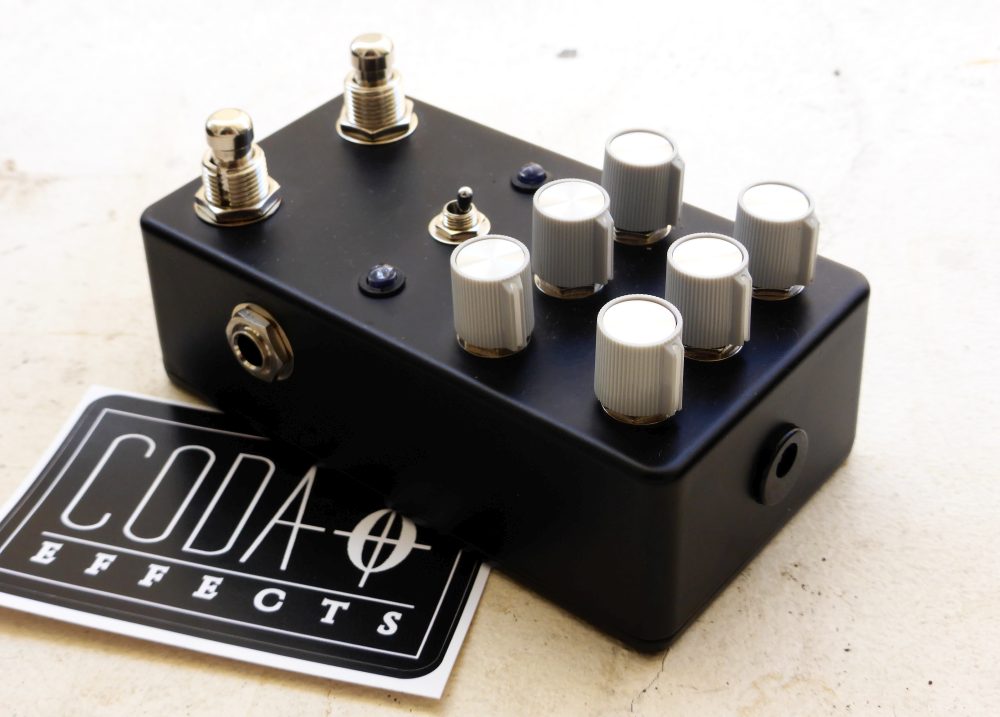

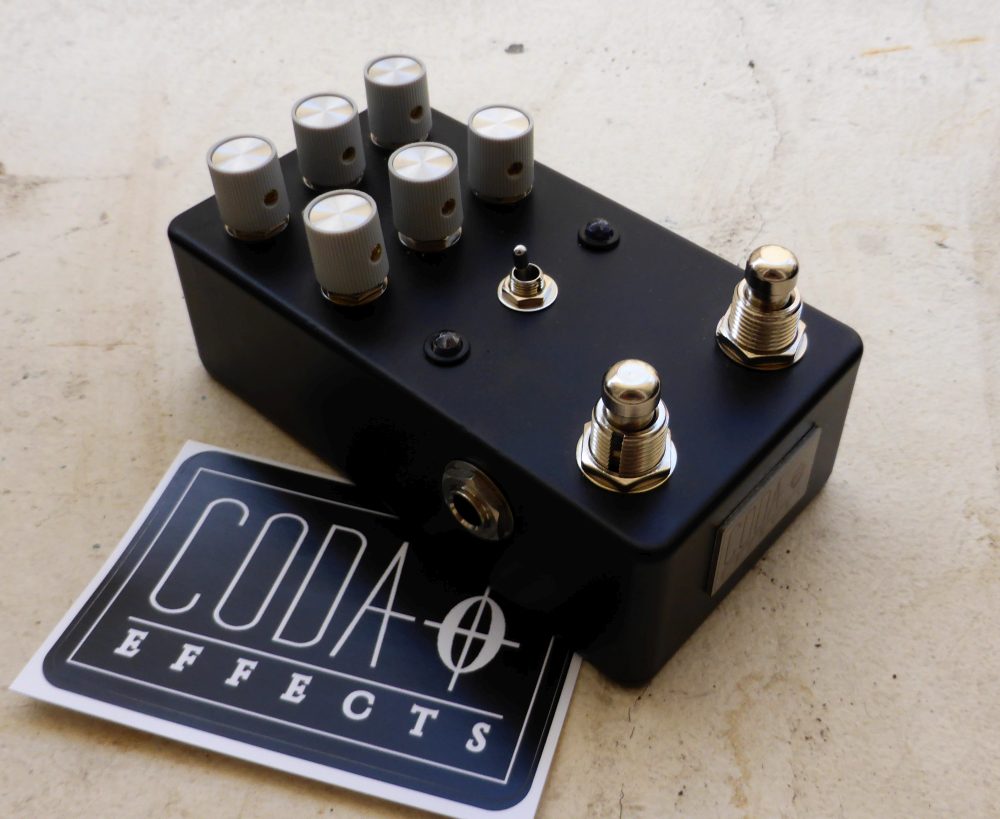

Bon allez, je vais faire le malin un peu, voici mon super trémolo avec tap tempo !




Comme vous pouvez le voir, il ya pleiiiin de contrôles !
On a (dans l'ordre de gauche à droite et de haut en bas) :
- Depth : règle l'amplitude du tremolo
- Rate : vitesse du tremolo
- Symetry : change la forme de l'onde : décale le centre de l'onde de gauche à droite
- Choix de la forme d'onde : switch 6 position pour choisir entre 6 ondes différentes : carrée random, sweep, triangle, sinusoïdale, carrée et "ramp up"
- Volume : possible de booster le volume
- Choix du subdivision de tempo : switch rotatif pour régler la vitesse par rapport au tap tempo. 6 choix possibles : 2:1 (2 fois plus lent), 1:1 (même vitesse que le tap), 1:1,5, 1:2, 1:3 et 1:4 !

Il ya donc le tap tempo, et le petit switch permet de choisir entre une activation classique (on appuie une fois et c'est "on"), ou une activation temporaire qui permet d'activer au pied à volonté !

J'ai utilisé le TAPLFO2D de chez Electric Druid, c'est un énorme boulot de conception, et j'en vois bientôt le bout ! Voici l'intérieur :



Il ya mon relay bypass que j'ai conçu, et le circuit imprimé que j'ai bien galéré à faire aussi
J'ai hâte de finir la version "finale" du PCB (qui inclue les jacks et le relay bypass sur le circuit imprimé directement pour éviter les galères de câblage)

Je suis en train d'écrire un article de blog dessus, ça devrait sortir bientôt

Chouette

Ça c'est du trémolo de compet

Je suis en train d'en faire un également mais bien plus basique à base de JFET d'après le schéma de BYOC

Ah oui on ne joue pas dans la même cour
