Photos de vos pédales DIY

Merci Jack

Bon elle m'a fait un peu suer je dois dire et je n'en ai pas tout à fait fini avec ces larsens

En tout cas merci à tous pour votre aide
Je trouve qu'il y a une chouette petite communauté sur ce thread

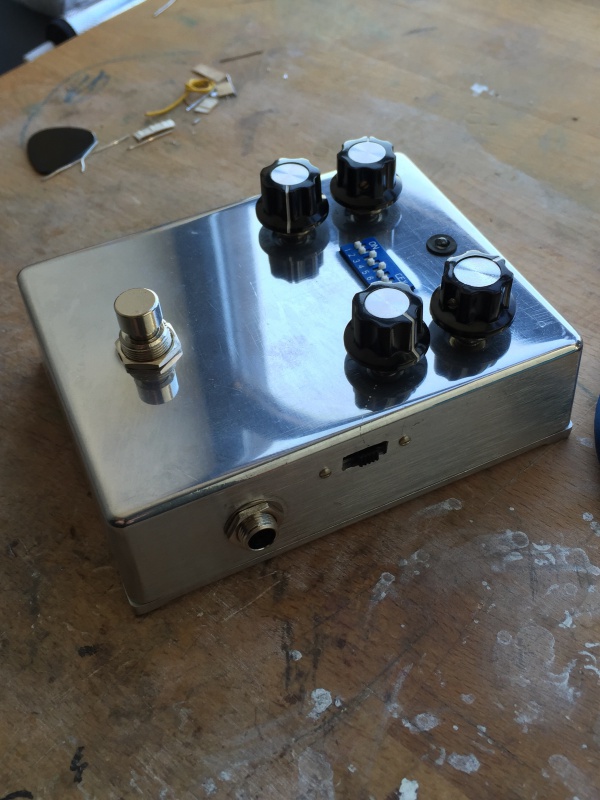

Bon allez photos et Guts shot

J'ai donc utilisé deux plaques veroboard, je me suis inspiré d'un montage d'un forumeur US

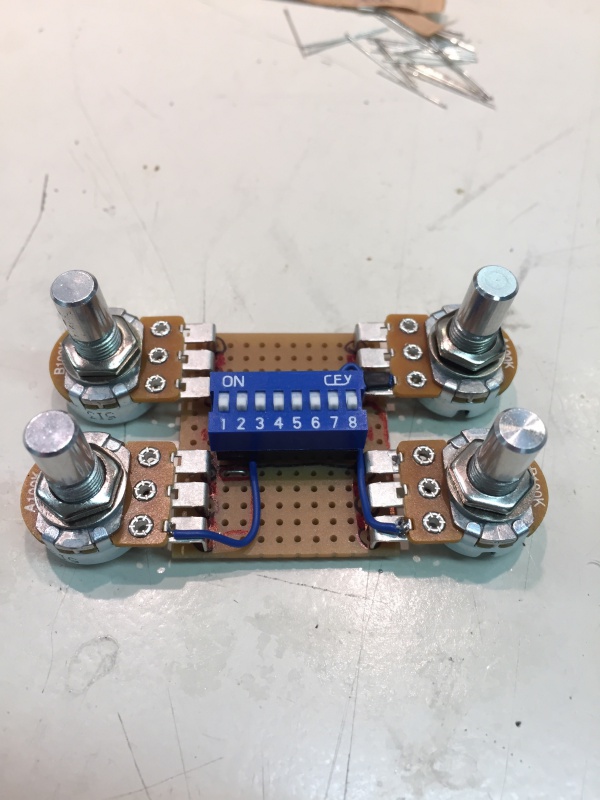

Une pour le dipswitch monté sur socket ainsi que les potards (il a fallu un peu modifier les pattes pour ajuster l'alignement)

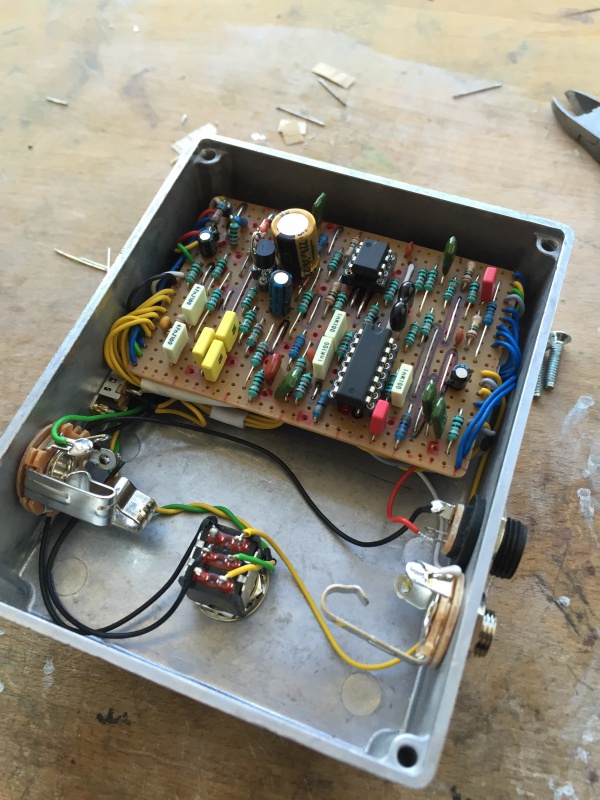

Puis une seconde veroboard pour le gros circuit

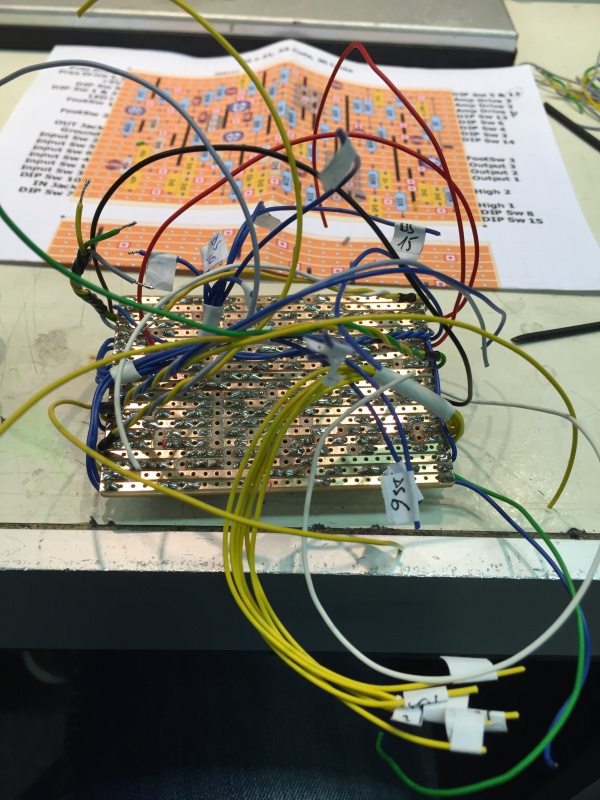

Avec Beaucoup, mais alors Vraiment Beaucoup de fils



Puis En étant minutieux ça prend forme






J'ai pas encore labellisé le biniou mais bon vous savez maintenant que ce n'est pas mon point fort

C'est beau

Mes Forest green comp sont dans leurs boites!


C'est serré!

C'est super propre geogeo68
Et le boitier poli c'est la classe

La flemme de m'y lancer finalement...à moins qu'un pcb ne voit le jour

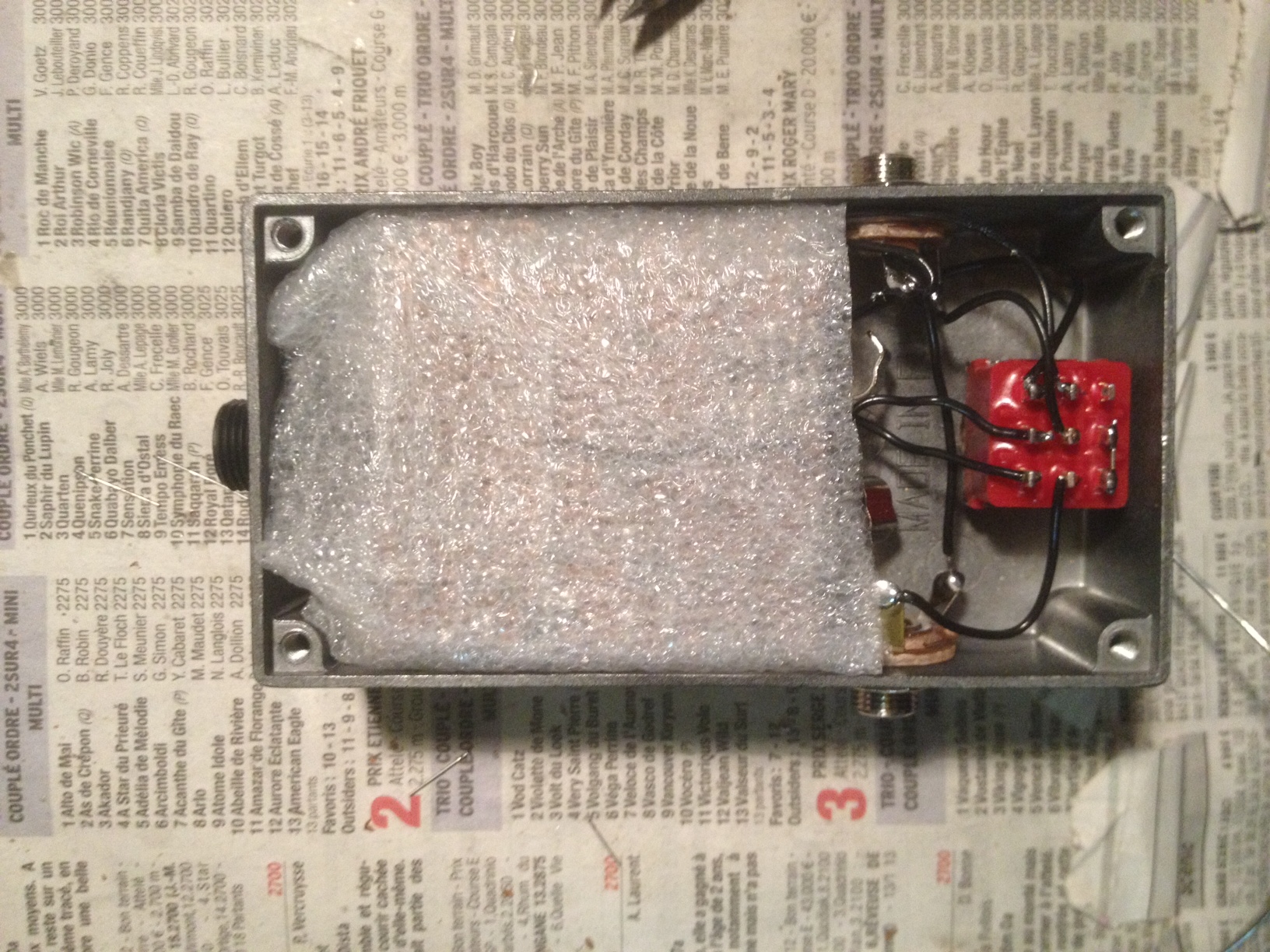

Jack vester > tu devrais isoler le vero du boîtier non ? Ils me semblent dangereusement proches !


Joli boulot sur le sansamp!!

Prévu! et fait!!
Mais je n'osais pas mettre la photo, on voyait pas le vero...

Bien sûr ! Comment ai-je pu douter de toi ?

C'est vraiment du larsen ou plutôt un sifflement strident continu ?
ça dépend des niveaux de gain et treble ?

Super classe la Sansamp !

Encore une fois, il va falloir m'expliquer comment vous faites les trous carrés pour les DIP switches aussi propres x)

Avec une petite lime plate

Merci les gars

@ Benoit: pour les trous carrés je commence par percer le boîtier grossièrement de manière à enlever le plus gros, puis ensuite c'est à la lime
d'abord grosse lime plate, puis de plus en plus fine

Sinon oui Denis c'est plutôt du gros sifflement
dès que je monte trop le gain aux 3/4 ça eclate les tympans
après j'arrive à le réduire un peu en triffouillant les autres potards.
mais avec le gain à fond pas moyen

je sens que tu as une idée

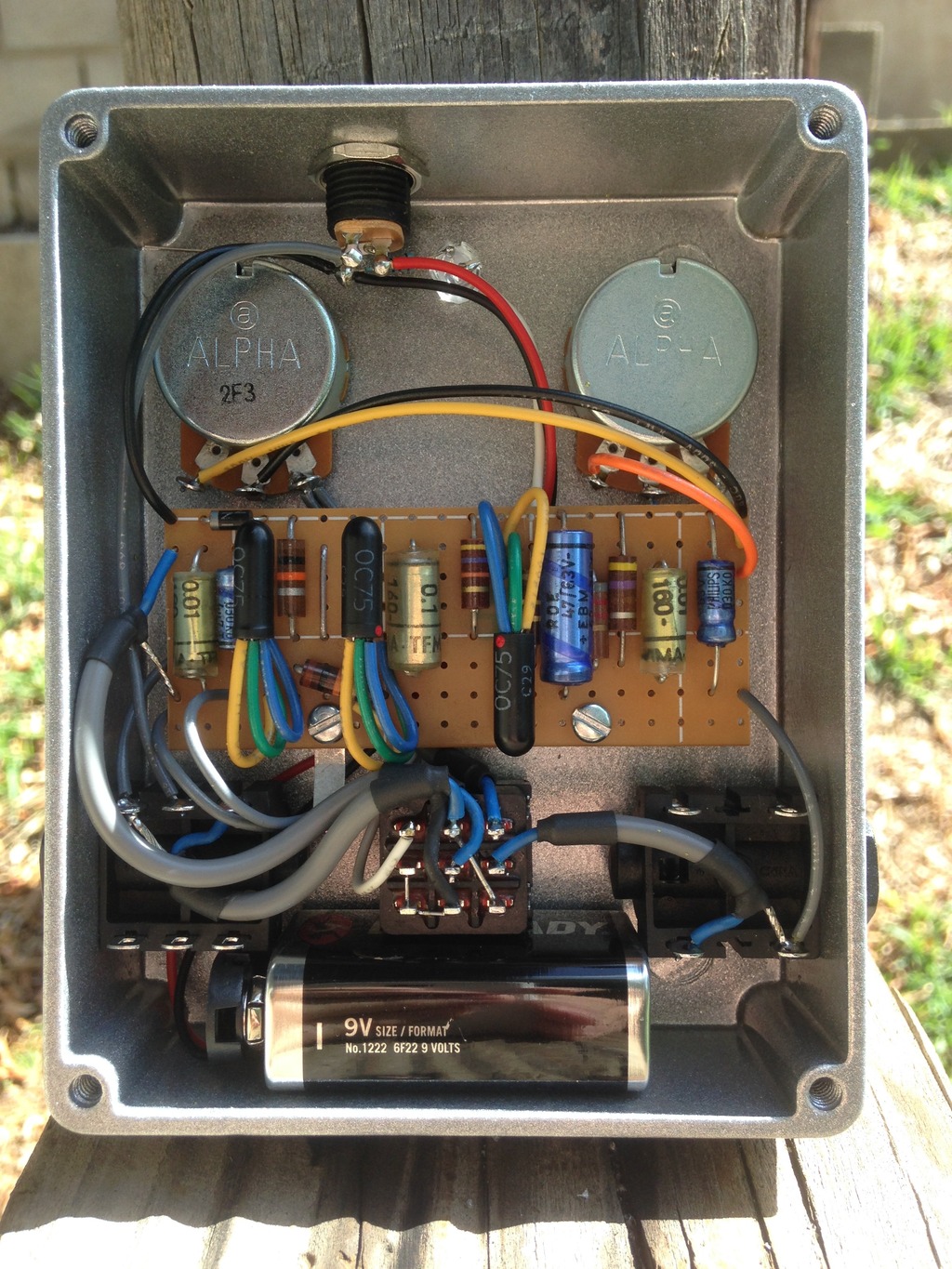

Bon en fait rien d'extraordinaire, le truc classique, câbler les entrées et sortie en masse flottante avec du câble blindé comme tu peux le voir ci-dessous :

J'ai le même souci sur une pinnacle deluxe, il faut que je m'y mette

me dis pas que c'est une boule de soudure sur cette belle realisation ( prés de l entrée du 9v )
bravo c'est boooo

C'est la LED (t'as la CLR qui part de l'embase d'alim et un fil blanc du circuit.
Après pour être honnête c'est une photo que j'ai chopée sur le web

que je suis bete

Je ne sais pas si ça marchera, mais j'avais mon ampli qui avait du "Hiss", un espèce de gros sifflement lorsque je montais un peu trop le gain.
J'ai résolu le problème en mettant un 50pf entre la cathode et la grille d'une des triodes.
Ca coupe les aigus trop "indésirables", ou en tout cas, qui provoquent des réactions non voulues.

Un test intéressant à faire sur ta Sansamp serait de tester un 50pF ou un 100pF (après, ça tue trop les aigus) entre la Source et le Gate de ton 2SK117, voire même carrément entre le Gate et la masse.

@benoit:
Si tu veux une lime qui va bien bien bien, passe moi un MP, je travaille là dedans...
