Photos de vos pédales DIY

les neutrik te convienne ?
style ca http://www.neutrik.com/website(...)c.jpg

Outch ha oui c'est radical ça !!

Je peux tester, mais sur une pédale ça risque de faire bizarre haha !
(je vais commencer par tester le reste)

oui un jack c'est mal foutu mais c'est le standard en guitare ^^
un simple cinch nous parait extraordinaire

D'ailleurs, en parlant de Jack blindés !
Comment est ce que vous câblez avec du câble blindé ?
Avec Masse flottante?

Oups double post

http://www.easyzic.com/common/(...)e.jpg
et toujours brancher coté blindage du cable coté source et pas sortie

on ne dit pas qu'il n'y a pas de boucle, on dit qu'a l'interieur d'une pedale, ca ne change rien

Mes deux dernières

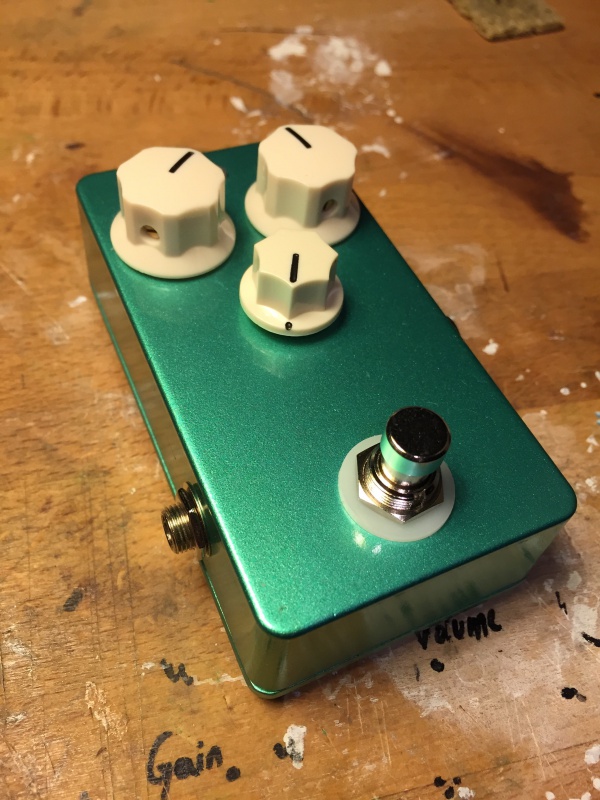

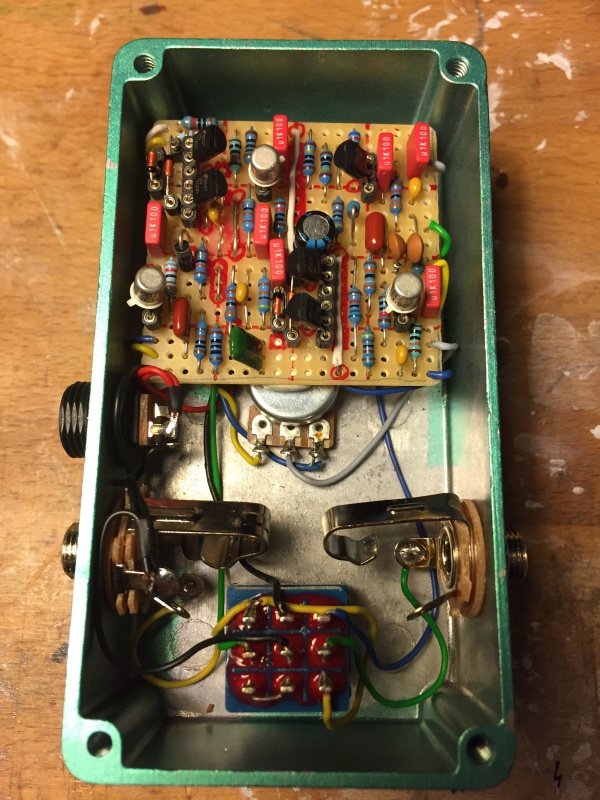

Une Skreddy Top Fuel : disto high gain à base de 2N7000 et de BC109C
Boostés par un mosfet BC170 en entrée

Superbe disto!

En boîtier B,
c'est pile poil la longueur de la vero

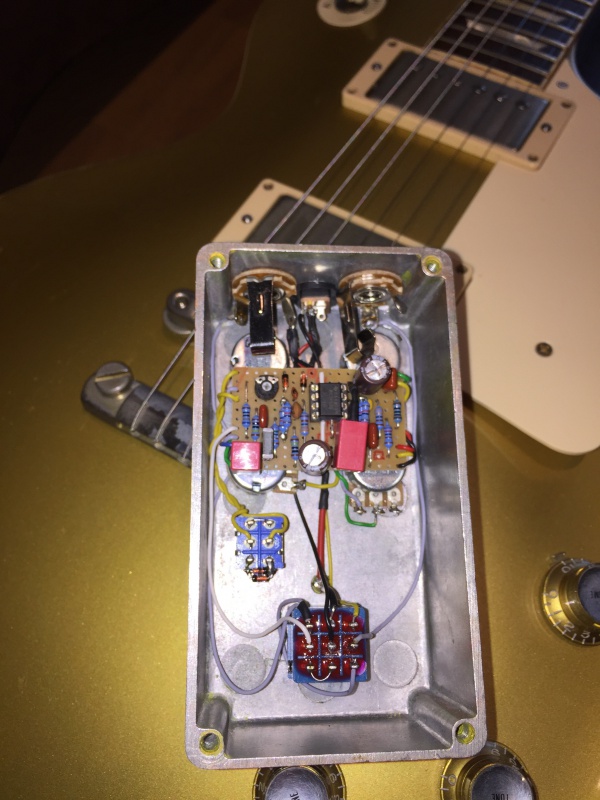

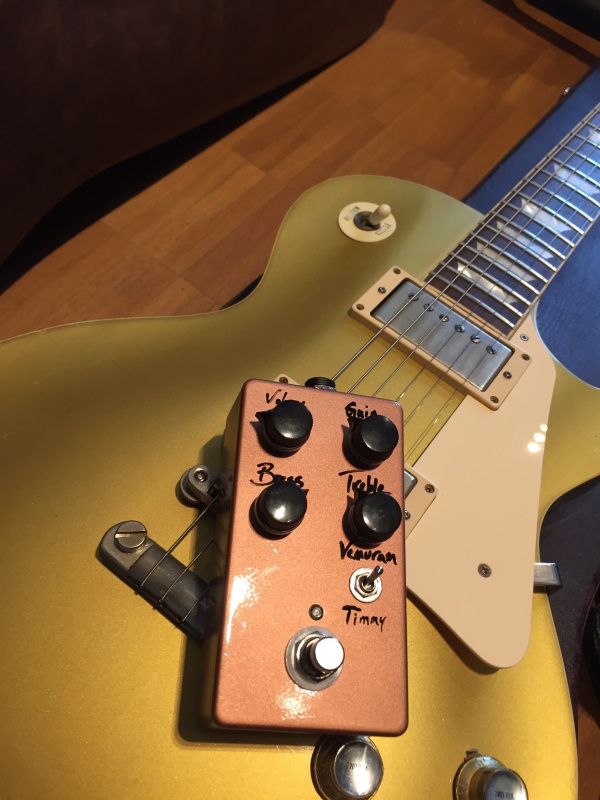

Et la seconde l'incontournable Vemuram /Timmy
Géniale!

a quel moment tu considere que ca change quelquechose ?
de la guitare a l ampli j applique les memes regles perso
regardez les pedales de geogeo68 pas de boucle c'est nickel

une boucle de masse, ca fait du bruit quand sa surface est grande et qu'un champ electromagnetique est susceptible de passer dedans. ces 2 conditions n'etant pas reunies a l'interieur d'une pedale, puisque la boucle est toute petite et que le champ electromagnetique externe est arrete par le boitier metallique, je conclus que tu te prends le chou pour rien, et que tu as plus de risques lies au fait que le jack se devisse et fasse un contact intermittent

je ne suis pas de cet avis chacun fait comme bon lui semble

c'est quand meme un peu court comme argument

ca fait 2 pages que je dis ma position ya pas de secret ...
si tu veux metre ce fil et bien faire les chose on utilise un jack isolé pour pas créer soit meme la fameuse boucle a cet endroit en metant betement 2 fils
1 : ca coute pas plus cher
2: ca fais moins de boulot
3: du cable en moins c'est toujours bon a prendre

si on a peur de la fiabilité de la laison mecanique ou autre truc ben ok ,mais on fait soit la solution de ne pas metre ce fil (fil noir brancher sur la masse de output) car on a utilisé des jacks non isolés soit on met des jacks isolés et on cable tout avec du coup un peu de cable en plus .
c'est soit l un soit l autre mais en faisant les 2 on est sur de "mal faire" .
c'est une source de bruit non negligeable a mon avis .

pour resumer voila pour moi ce qu il faut faire :
http://boutiquetechniguitare.c(...)t.jpg

on comprends facilement que le boitier(conducteur) remplace la liaison du fils noir si on met des jacks non isolés.

as tu seulement essaye

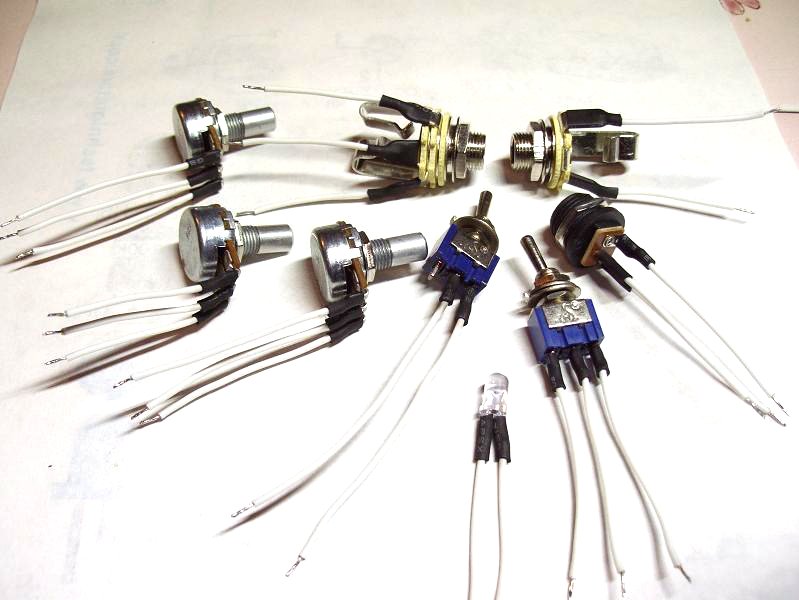

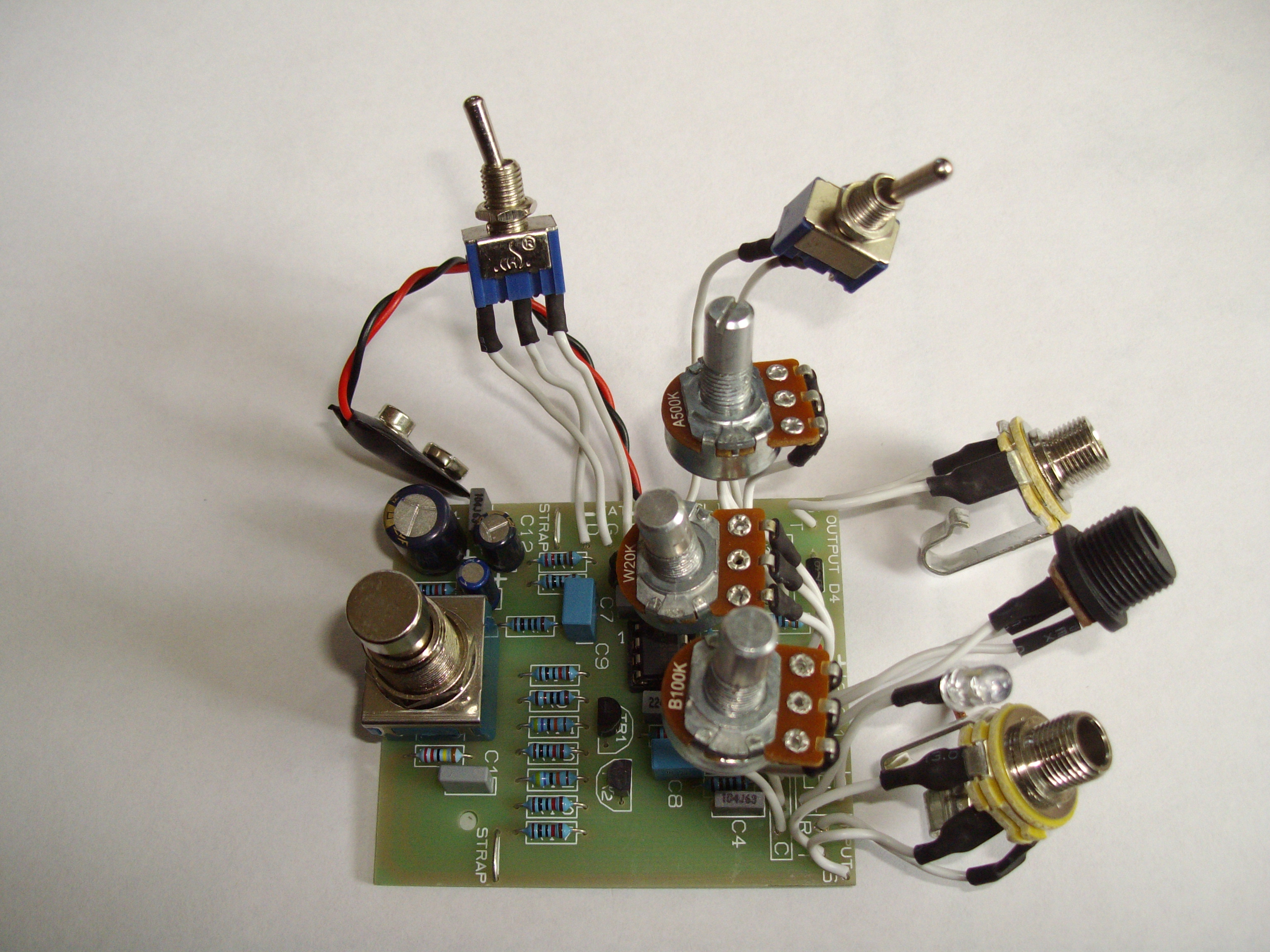

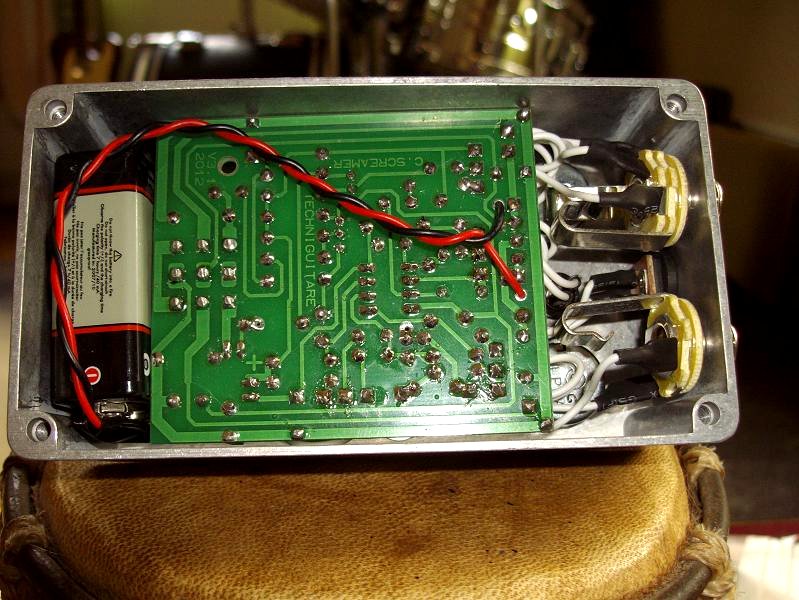

puisque tu cites un exemple de techniguitare, en voila un autre (instructions de montage du kit TechniGuitare "CUSTOM SCREAMER V2): le fil est present et le jack n'est pas isole

J'ai testé au multimètre et j'ai bien la masse au boitier...
Mais si je coupe, ça marche plus...

Mystère et boulettes de viandes

Je vais arrêter de la trafiquer, elle me plait en l'état.

tu est cablé par defaut comme ca:


je conseille de faire ca:

si en faisant ca ca ne marche pas c'est que forcement le ou les 2 contack jack/boitier sont pas bon .
pour verifier: multi en position qui bip et on essaye de faire biper le multi entre la masse du out et le boitier si ca bip ok le contact entre le jack out et le boitier est bon.
on essaye de faire biper le multi entre la masse du in et le boitier si ca bip aussi ,les 2 connection sont bonnes la pedale marche. si ca bip pas ben on gratte la ou la connetion dois se faire sur le boitier avec style un cutter ou tournevis si on a un boitier avec de la peinture faux gratter aussi...
c'est aussi simple que ca .

super_taz je sais pas quoi te dire crois ce que tu veux j essaye d expliquer le pourquoi du comment mais c'est simple .
la raison a laquelle les vendeurs de kit et autre notent les layouts comme ca c'est que ca doit etre source de panne bete et perte de temps ils preferent donc choisir la solution de faire plusieurs fois la conection en pariant sur le fait que y en a au moins une qui sera bonne et que y en as qui mette des boitier bois,plastique ou autre , je trouve pas mieux comme explication

aprés y en a qui s en foute de faire des boucles ya qua voir comment c'est fait un marshall ou fender meme les meilleurs ...
c'est pas pour ca qu il faux faire pareil , enfin je ne force personne c'est mon point de vue .
je fais attention aux masses dans tout ce que je fais comme truc style cablage guitare ,cable masse flottante ,alim regulé et isolé ,pedales et amplis

aprés sur un forum on a le droit de ne pas etre du meme avis .
j attends que tu m explique ou je me trompe ?
je cable comme ca et je te garantie que ca marche trés bien.
ce schema de cablage est pour moi pile poils le resumé visuel de ce qu il faut faire .
http://boutiquetechniguitare.c(...)t.jpg

soit on fait confiance a ce schema sans comprendre (c'est dommage quand meme) soit on prends 5 minutes pour comprendre .
