Photos de vos pédales DIY

Tu penses à quelle connexion là ?
Tu pense qu'il faut déconnecter la masse de l'alim pour la mettre au boitier ?
Merci

sur la photo on voi que tu as un fil noir sur le output et si tu as un boitier metalique (conducteur) ben ya boucle cqfd .
pour en etre sur :deconecte ce fil noir et si ca marche c'est la confirmation que tu avais une boucle .
quand vous suivez les plans des vendeurs de kit c'est toujours ce probleme la .
belle realisation sinon

Ok merci, j'essaie dès que je ressors le fer.

tu me remerciera si j ai raison

J'ai coupé le fil, ben la pédale marche plus

prends une phot en + gros ca mintrige
http://www.rullywow.com/build_(...)2.pdf
sur le wiring diagram on voit bien le souci en page 5 (le fil bleu clair) si ya boitier metalique .
si ca marche pas je voit qu une raison possible ,ta pas serré le jack et tu nas pas le contact.

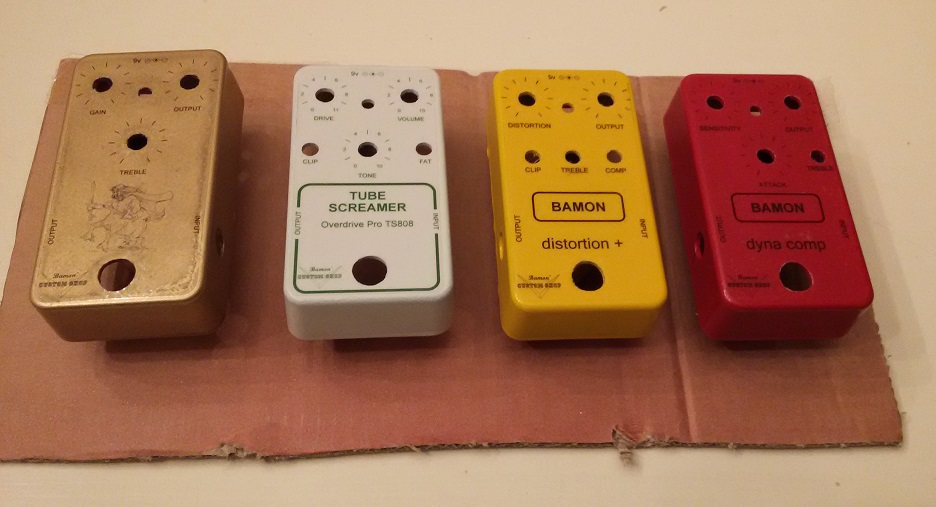

Petite fournée en cours sur base de circuits Aion.



Et hop, ça part au vernissage !

Belle brochette

Ça promet

Salut
Mon jack me parait serré. Je ne suis pas un expert donc je ne sais pas.
Il faut vraiment que je stacke les 2 a fond pour avoir du bruit donc je ne pense pas que j'ai un souci

ça dépends du circuit et de plein d'autres choses à mon avis.
J'ai plusieurs pédales qui ont cette boucle, et c'est juste indiscernable. Ya aucun bruit de fond, rien, meme avec des disto ou des fuzz.

Après, sur d'autres j'avais des petites merdes, et une fois avoir viré cette liaison, c'était mieux!

Moi j'ai envie de dire : si ça marche, ne touche surtout pas

ca depends ni du circuit ni d autre truc ...
ce fil na pas a etre mis si boitier conducteur(quand on veux faire les choses bien).
aprés si ca te change la vie, c'est pas dit defois oui defois non mais une chose est sure c'est que si il ne le faut pas, ben c'est que mieux de ne pas le mettre. ca ne peut amener que du bruit tot ou tard suivant les pedales et chainage et alim et autre


avec le plan c'est pourtant simple a visualiser je trouve .
et un simple multi te donne confirmation.

franchement, une boucle de masse dans une pedale a l'interieur d'un boitier alu, ca ne change rien du tout. et s'il faut couper un truc, ce n'est pas le fil mais la liaison meca, qui est bien moins fiable dans le temps

Je sais que ça te tient à coeur, la boucle de masse, mais juste pour dire que j'ai plusieurs boucles dans mes pédales et que ça ne change rien.

Surtout si le mec coupe le fil et que ya plus de son, ça à pas l'air fabuleux comme modification

Mais qu'on soit d'accord, je ne te remets pas en doute, tu as douze mille fois plus de connaissances en électronique que moi, ce que je veux dire c'est que si dans les oreilles de la personne qui a construit le truc, ça fonctionne et elle est content, au diable les explications rationnelles, branche moi tout ça et fais du bruit, on vera le jour ou ya un souci

N'empêche ... des fois tu me fais un peu penser à un certain obélix2 ...

pour ceux pour qui ce n est pas evident ,ca prends 10s de s en convaincre avec un multi qui bip
c'est dommage .
si ca marche pas pour lui ya pas 50 possibilités soit il a pas enlevé le bon cable soit la laison mecanique jack et masse n'est pas bonne .
sinon on fait le choix de metre ce fil sur le out et on met un jack isolé c'est pareil.

En parlant de jack isolé, est-ce que vous connaissez des entrées jack "blindées" ?

J'ai un souci de bruit avec une pédale avec un LFO (pour ceux que ça intéresse, cherchez "LFO ticking" sur le net, en gros ça fait des bruits de clic sur les ondes carrées qui dépend de la fréquence et de pas mal d'autres choses), et je cherche à isoler le signal le plus possible.

J'ai commandé du câble blindé (avec la masse autour, comme les jacks), et je me demandais s'il y avait l'équivalent pour les jacks ?

C'est assez complexe comme problème, et pas facile de s'en débarrasser !!

les neutrik te convienne ?
style ca http://www.neutrik.com/website(...)c.jpg
