Photos de vos pédales DIY

Arf

Quelques réalisations récentes :

- RAT pimpée (pcb Helios de chez aionelectronics.com)

Switch de clipping 3 positions, potard Ruetz mod



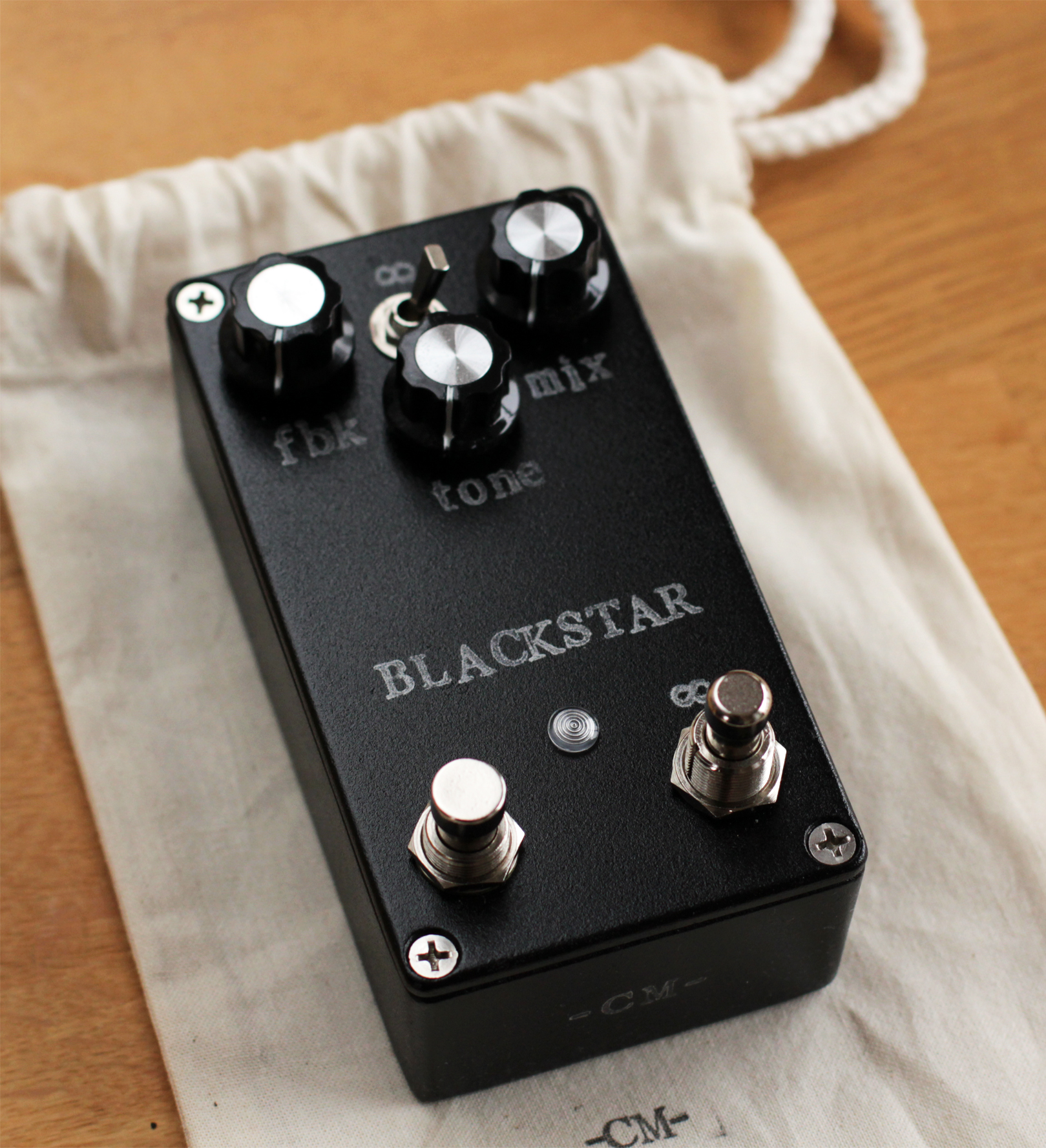

- Tenebrion Reverb de chez grindcustomsfx.com

Le footswich momentané permet de pousser le feedback ou le mix (au choix grâce au toggle switch) à fond (en gardant le pied appuyé).
Et pas de souci avec la proximité des deux footswitches, le 3pdt on/off est plus bas, et le momentané plus haut, donc on peut appuyer sur ce dernier sans crainte de désenclencher la pédale !

question "bête", pourquoi tu montes les boitiers à l'envers ???

Parce que j'aime bien le look !

Très sympa la ténébrion !
Ca donne des trucs intéressants le feedback à fond ?

Le circuit ressemble beaucoup à la chasm reverb, mais en true bypass.
C'est dommage ça d'ailleurs, avec un feedback à l'infini, ça aurait été sympa d'avoir un buffered bypass pour garder la reverb en fond, c'est une feature sympa de la Chasm Reverb

Alala la puissance de Banzai : commande envoyée, j'avais rajouté du "pending order" : 3 objets, 2 en "backordered" ! Fuuuu

Oui le feedback est vraiment chouette, j'aime beaucoup moi. J'ai changé la résistance qui détermine le feedback (R11 je crois de mémoire) pour une de plus faible valeur, pour qu'elle puisse partir plus en auto oscillation aussi.

La Chasm je la connais pas, en effet c'est cool d'avoir un buffer bypass sur ce genre d'effets. Après d'expérience, sur scène peu m'importe au fond. Mais dans la chambre c'est cool.

Banzai fait carrément chi**, l'autre jour j'ai reçu un sachet plastique avec une étiquette BTDR-2H (la réverb commandée) contenant... un bout de câble de 15cm. Super !

Tiens ça m'intéresse fortement Boba ta modification de la Tenebrion. J'ai commandé le pcb après avoir vu ton post d'ailleurs.

Je crois voir comment tu cable le footswitch (normally open, non?)et le switch, je vais tester ça quand j'aurais les composants, mais au cas où si t'as un schéma je suis preneur.

Super idée en tout cas et belle réalisation!

Hello !

Le 2ème footswitch est bien un "normally open". Il est relié au toggle switch en haut qui lui même est relié au choix aux pattes 2 et 3 du potard de mix ou aux pattes 2 et 3 du potard de feedback.

- - (pattes 2 et 3 mix)
- - (footswitch NO)
- - (pattes 2 et 3 feedback)

A noter que pour fonctionner, il faut que le potard engagé (mix ou feedback) soit un peu au-dessus du minimum, à 1 quoi. Sinon pousser le footswitch n'aura aucun effet.

Et deux petits détails : mieux vaut socketer R7 et R11, qui contrôlent respectivement le volume de sortie de la pédale et le niveau de feedback (essayer des valeurs plus basses pour R11 si on veut de l'auto oscillation à fond)

Voilà !

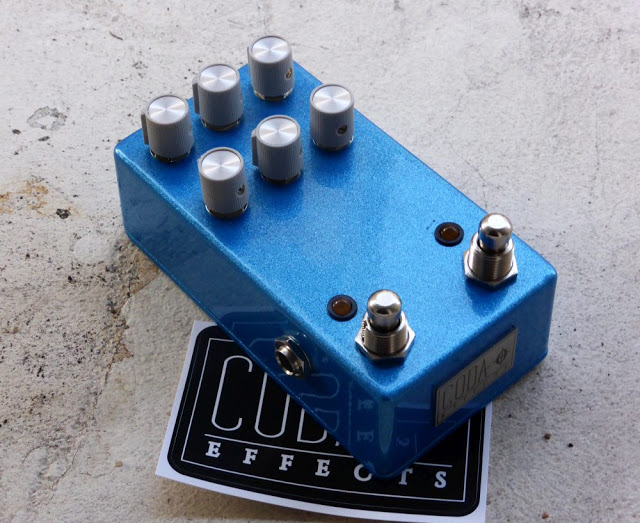

Mon projet en cours... Tremolo avec tap tempo, ça marche super !

Je suis en train de "tweaker" un peu la partie analogique du circuit pour ajouter quelques options, notamment un contrôle de tonalité, et une option pour ajouter un preamp optionnel qui reproduirait la chaleur des vieux tremolos à lampe (probablement un léger mid boost avec un FET)

Si jamais vous avez des suggestions

Une fois le projet bien fini je ferai surement un kickstarter, avec la possibilité d'acheter la pédale en kit. (pour le PCB seul, c'est un peu compliqué car j'utilise des pièces pas facile à trouver, notamment pour les switchs qui permettent de choisir la forme d'onde et subdivistions du tap tempo, et le relay bypass où j'ai du tester une dizaine de relays pour en avoir un avec une taille correcte et activation possible via un pic !)

Il me reste encore le PCB "final" à designer. Il sera sûrement en 2 parties, une partie qui gère le true bypass avec un système de relay, que je pourrai utiliser dans d'autres pédales, et l'autre qui gère le circuit du tremolo à proprement parler.

J'essayera de voir pour faire de la sérigraphie sur le boitier, avec 6 knobs ça commence à devenir difficile de suivre sans inscriptions sur le boitier ^^

Est-ce possible de faire du blanc avec les décalcomanies classiques ?

Tiens moi au jus, tu sais comment

mes DIY…..

Je suis entrain de me monter une Skreddy Top Fuel et une screwdriver
J'ai déjà terminé la top fuel, pas encore mise en boîte mais déjà
Punaise ça c'est de la disto

Ton tremolo a l'air top Benoit !! Chapeau.

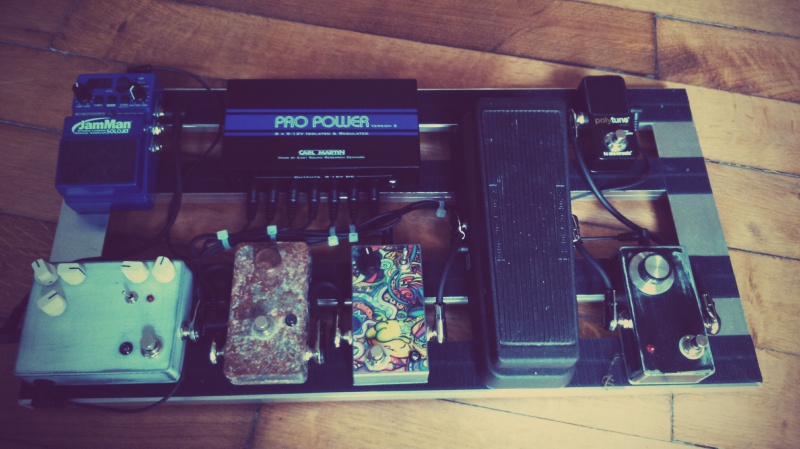

Super de voir les pedaliers et projets des uns et des autres !

Dites, je suis en train de me planifier une sorte de zvex instant lofi maison, composé d'un mid-fi pitch pirate (version standard sans delay) et d'un compresseur (un tres simple a monter de chez circuit salad -- super site et supers idees). A votre avis je les mets dans quel ordre ? Comp en premier ? Vibrato en premier ? On s'en fout ?
Je pense pas mettre un switch pour inverser l'ordre, ce serait sans doute superflu. Et puis il y aurait deja 6 potars et 1 petit switch (comp on/off)...

Je viens de finir une KOT avec les dip switchs externalisés.
C'est la première fois que je ne travaille pas sur vero board.
Bonjour les vacances ces PCB

Comme vous pouvez le voir, je me moque complètement de la deco. J'ai néanmoins assorti les leds aux knobs

clair c'est presque de la triche sur pcb
gaffe au boucle de masse mr_de_fursac

Tu penses à quelle connexion là ?
Tu pense qu'il faut déconnecter la masse de l'alim pour la mettre au boitier ?
Merci
