Rappel du dernier message de la page précédente :
echobelly
geogeo68 a écrit :
Comme le port salut c'est marqué dessus

Silicone 2N5089
Donc tu peux en tester une flopée:
2N5088, BC547B ou C, BC107,108,109 AB ou C , etc.
Juste faire attention aux brochages

C'est tentant ces p'tits layouts merci Denis


Mais quel cretin je fais 😂

Merci
Qu'est-ce que j'ai fait d'ma Gold... Putain...
Fandango


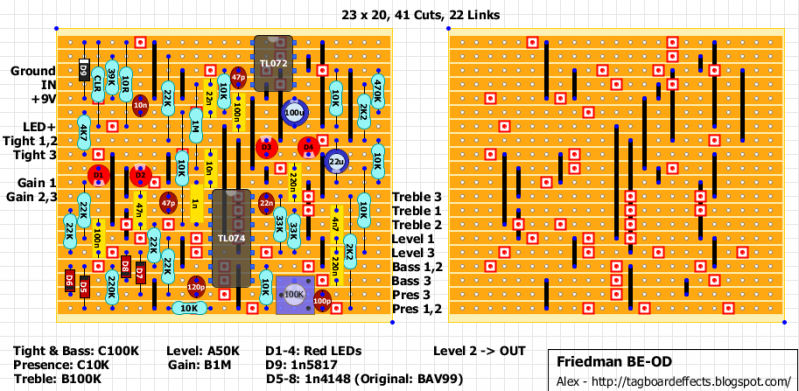

Quelqu’un pourrait m’eclairer’sur La résistance notée CLR (3ème colonne ligne 1 )

Merci d’avance
PiPiRoSe
visiblement c est la r de la led donc moins critique mais enfin j imagine que tu veux la valeur originale tant qua faire ^^

si tu met environ 2k ca devrai le faire mais cherche un peu dans les schéma par ex sur pedalpcb ou autre pour etre au plus proche
edit:
https://1.bp.blogspot.com/-FFC(...)d.png

je vois 4k7 donc vas pour ça non ?
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68
Yep 4,7k pour la R led c'est pas mal après ça dépend de la led (opaques 2,2k et transparentes qui fracturent les yeux 4,7k surtout si tu alimentes en 18v par exemple )
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Fandango
Ok’merci.... pas l’habitude de la voir sur le circuit... mais pour le coup j’utilise la led incorporée au DPDT.... pour le coup c plutôt 470 R non ?
we gonna groooooove
Denis13
  • Denis13
  • Vintage Méga utilisateur
Clr current limiting resistor
Sur des ultra bright je mets 15k
Aucune idée pour celle incorporée au switch
geogeo68
Oui 470r pour celles intégrées aux switches
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
echobelly
Ce sont quels switchs qui intègrent une résistance?
Qu'est-ce que j'ai fait d'ma Gold... Putain...
geogeo68
echobelly a écrit :
Ce sont quels switchs qui intègrent une résistance?


Non ce sont des footswitches avec led intégrée
Comme ceux là

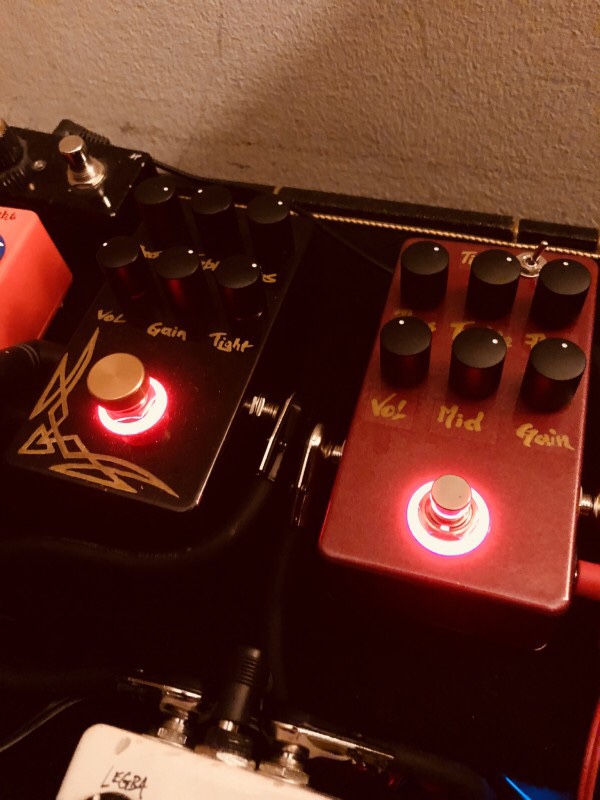

Dirty Shirley
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
echobelly
Ok, j'avais pas compris qu'on parlait de led intégrée et pas de résistance intégrée, d'où mon étonnement.

Merci pour la précision, je peux arrêter de me gratter la tête
Qu'est-ce que j'ai fait d'ma Gold... Putain...
byod
  • #2561
  • Publié par
    byod     le 10 Juil 2018, 15:06
bonjour,

musikding semble avoir un bon feedback ici mais perso je suis un peu deçu de leur resistances

les mesurez vous a chaque fois ?
j'ai des ecarts stratospheriques alors qu'elles sont sensé etre a 1%

je leur ai ecrit et ils m'en ont renvoyé sans broncher ... mais j'avais les meme probleme de fiabilité ...
rien ne vaut une bonne boutique de quartier je trouve

aussi, j'ai besoin de votre avis, j'ai commandé des
"Alpha pot angled pc mount 10k lin (al16gewpr10k)"
mais dessus c'est écrit 5K

vous me confirmez que ce n'est pas normal ?

merci!
Denis13
  • Denis13
  • Vintage Méga utilisateur
Oui, erreur dans la préparation de commande
byod
  • #2563
  • Publié par
    byod     le 10 Juil 2018, 17:11
Denis13 a écrit :
Oui, erreur dans la préparation de commande


merci pour la confirmation
j'ai refait un ticket du coup
wahmi
  • wahmi
  • Custom Méga utilisateur
question bête désolé, mais je commence. un condensateur 47 K, ça correspond à quoi en uF ?
