Photos de vos pédales DIY

• byod

• #2535
• Publié par
  byod le 21 Juin 2018, 17:12

bonjour
vous utilisez quoi pour stabiliser les fils une fois soudé si vous devez beaucoup manipuler le pcb
cela a tendance a casser les fils et c'est repartis pour tout recommencer, c'est tres frustrant

la facilité c'est le pistolet a colle mais c'est pas tres elegant ...

connaissez vous ou utilisez vous le vernis a blocage?
http://fr.farnell.com/jelt/696(...)19345

merci pour vos feedback

• jack_vester
• Custom Cool utilisateur

• #2536
• Publié par
  jack_vester le 21 Juin 2018, 17:44

Perso, j'utilise du cable multibrin qui ne se péte pas...

Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536

• byod

• #2537
• Publié par
  byod le 21 Juin 2018, 17:46

jack_vester a écrit :

Perso, j'utilise du cable multibrin qui ne se péte pas...

j'ai du vellerman en multibrins aussi mais comme je disais, si t es en mode prototypage ou tu manipule pas mal le PCB les brins finissent par casser petit a petit ...

• Lobster Johnson
• Special Supra utilisateur

• #2538
• Publié par
  Lobster Johnson le 24 Juin 2018, 18:51

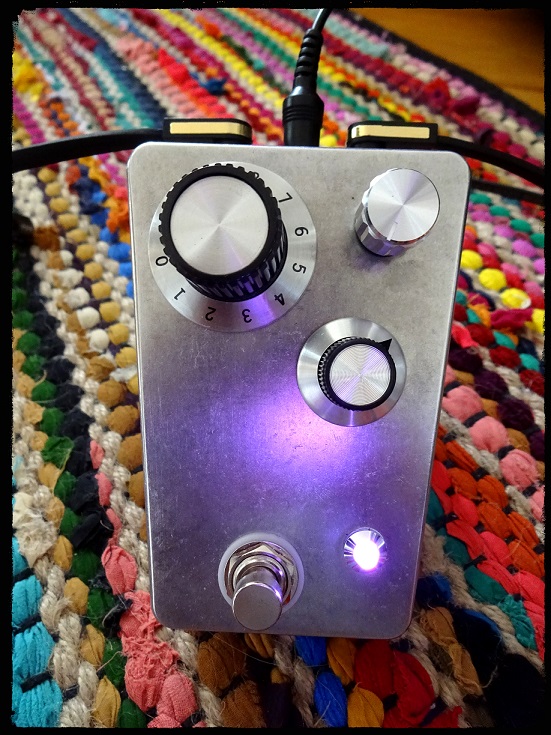

Pour ma dernière Fuzz, le but esthétique est des jouer la carte de l'ultra-kitsh futuriste avec un boitier Hammmond 1590TRPB (de forme trapézoïdale au lieu de l'habituel rectangle) poli à la laine d'acier, des boutons de potentiomètre typés "Hi-fi 1970" et d'une led rose pour casser l'aspect austère de l'aluminium.

...et, sinon, c'est de la Sunface BC108 dedans.

Cosmik Pink Fuzz 2000

• rocknrott
• Custom Méga utilisateur

• #2539
• Publié par
  rocknrott le 25 Juin 2018, 17:06

Tu utilises quoi comme jack pour tes patchs?

transactions, entre autres, réalisées avec:
Tchoun ,Koraito, FXmen974, Hendzep, Bluesbreaker, Jakhal, Ihshan, Baptistus, Zakk Cantrell, Gobnew, Davidas94, Xutos77, Bilsteen, Sansystem, Golgot_vr, La Benouze, Vickyland, Marcfz169, Nicosonic, Jaybea, Nighttrain,Sebaston...et j'en passe

• Fandango
• Vintage Top utilisateur

• #2540
• Publié par
  Fandango le 27 Juin 2018, 10:34

Question de newbie.... Sur un vero, je vois bien comment sont repérés les trous et les ponds en revanche que signifient les points verts ?

Merci

we gonna groooooove

• jack_vester
• Custom Cool utilisateur

• #2541
• Publié par
  jack_vester le 27 Juin 2018, 10:36

Ce sont des double connexions!
Autrement dit, c'est un lien du pont en question avec la piste en dessous.
Il faut voir ça comme un double pont, si c'est au milieu d'un pont.
Un pont d'une extrémité au point vert puis un second pont du point vert à l'autre extrémité.

Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536

• Fandango
• Vintage Top utilisateur

• #2542
• Publié par
  Fandango le 27 Juin 2018, 10:47

Merci pour cette reponse rapide... En fait il sagit de deux ponds rejoint sur 1 point .

cool !

we gonna groooooove

• Denis13
• Vintage Méga utilisateur

• #2543
• Publié par
  Denis13 le 27 Juin 2018, 14:23

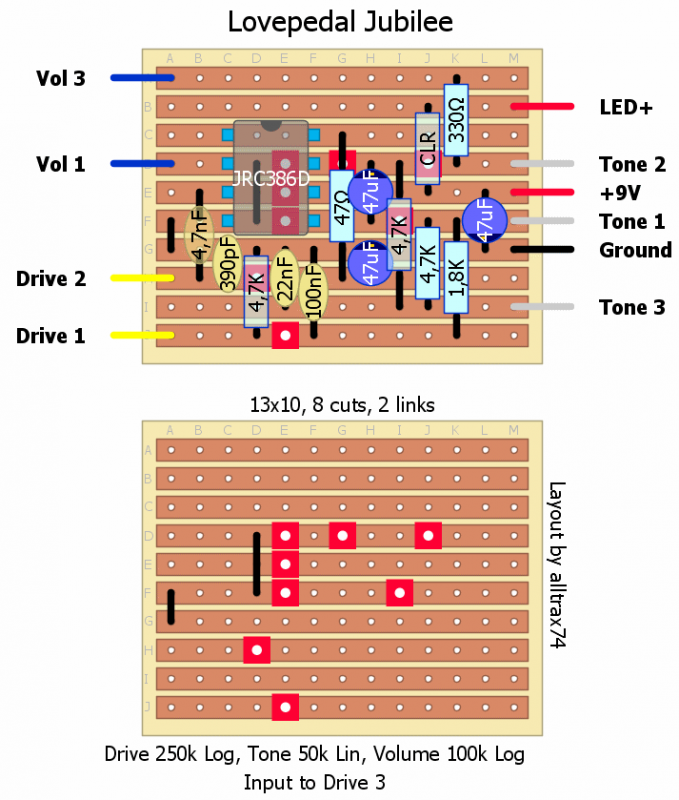

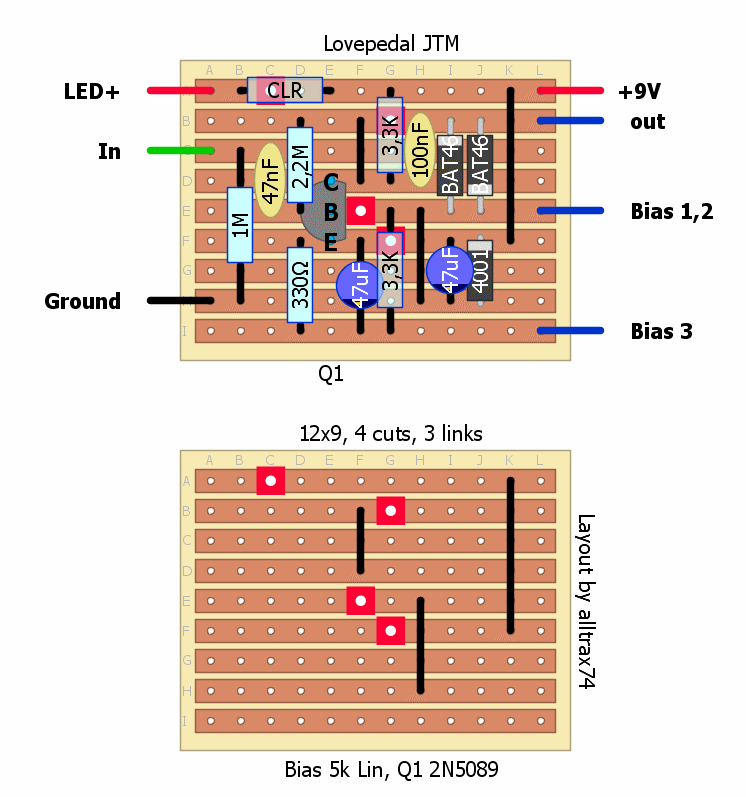

J'ai fait des layouts pour les Lovepedal JTM et Jubilee, j'ai prévu des les monter mais j'ai tjs tout le matos dans les cartons depuis l'automne dernier
Ils ne sont pas vérifiés mais devraient être ok, tenez-moi au courant si vous en montez une

• Fandango
• Vintage Top utilisateur

• #2544
• Publié par
  Fandango le 27 Juin 2018, 15:33

Tiens en parlant marshall in a box, laquelle je pourrais me faire pour avoir un son se rapprochant du JCM 800 ?

we gonna groooooove

• Denis13
• Vintage Méga utilisateur

• #2545
• Publié par
  Denis13 le 27 Juin 2018, 15:45

Je partirais sur la crunch box, facile à monter et sonne au top, pas de mauvaise surprise

• Fandango
• Vintage Top utilisateur

• #2546
• Publié par
  Fandango le 28 Juin 2018, 18:10

heu.... J'essaierais bien la jubilee, d'autant que j'ai tous ce qu'il faut pour la monter... Mais ou est qu'on entre et ou est ce qu'on sort ?

we gonna groooooove

• Denis13
• Vintage Méga utilisateur

• #2547
• Publié par
  Denis13 le 28 Juin 2018, 20:11

Input to drive 3 (marqué sur le layout) et volume 2 to output (oublié sur le layout)

• echobelly
• Custom Cool utilisateur

• #2548
• Publié par
  echobelly le 30 Juin 2018, 18:23

Denis13 a écrit :

J'ai fait des layouts pour les Lovepedal JTM et Jubilee, j'ai prévu des les monter mais j'ai tjs tout le matos dans les cartons depuis l'automne dernier
Ils ne sont pas vérifiés mais devraient être ok, tenez-moi au courant si vous en montez une

La jubilee me tente bien, j'ai tout ce qu'il faut pour la monter.

Tu met quoi comme transistor dans la JTM?

Qu'est-ce que j'ai fait d'ma Gold... Putain...

• geogeo68
• Vintage Total utilisateur

• #2549
• Publié par
  geogeo68 le 30 Juin 2018, 18:28

Comme le port salut c'est marqué dessus

Silicone 2N5089
Donc tu peux en tester une flopée:
2N5088, BC547B ou C, BC107,108,109 AB ou C , etc.
Juste faire attention aux brochages

C'est tentant ces p'tits layouts merci Denis

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• echobelly
• Custom Cool utilisateur

• #2550
• Publié par
  echobelly le 30 Juin 2018, 19:03

geogeo68 a écrit :

Comme le port salut c'est marqué dessus

Silicone 2N5089
Donc tu peux en tester une flopée:
2N5088, BC547B ou C, BC107,108,109 AB ou C , etc.
Juste faire attention aux brochages

C'est tentant ces p'tits layouts merci Denis

Mais quel cretin je fais 😂

Merci

Qu'est-ce que j'ai fait d'ma Gold... Putain...
