Iso Line Out Box (Palmer, Suhr)

voici la noire pour aider :





cette version noire est très proche des versions "modernes" présentent dans le Suhr Reactive Load et IR ( le potentiomètre est de 10K dans ceux la et la 47k ne change pas grossomodo )

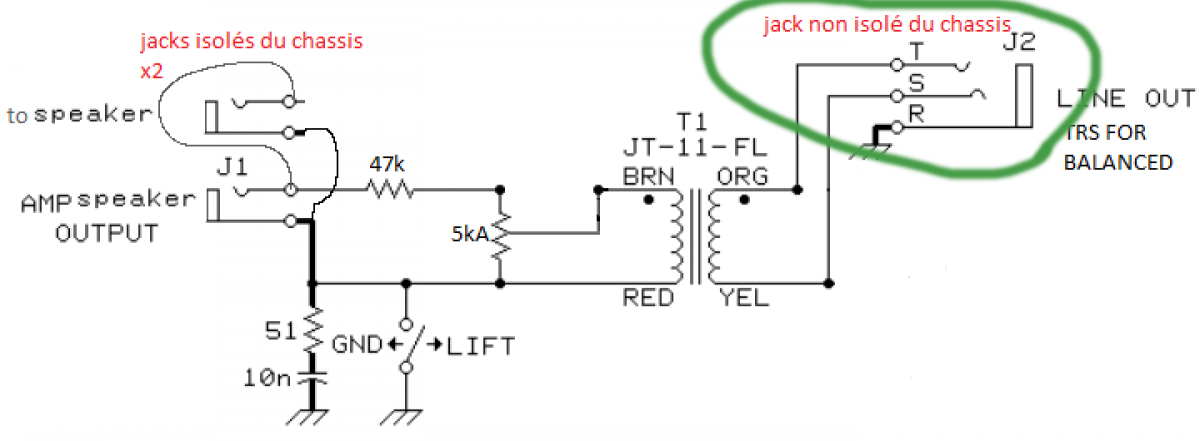

par contre sur ton schéma ce serait bien d'ajouter une mention en rouge sur la matières des jacks HP.

si c est plus lisible pour vous voila :




j ai tracé le plan et layout avec les moyens du bords ,c est suffisamment lisible pour moi en l état mais si besoin vous pouvez refaire le plan ou layout encore plus propre biensur

J'ai remis dans le bon sens
car il y en a qui ne sont vraiment pas isolés du châssis !





Sinon, je guetterai l'avancée esthétique de la boiboite !

moi aussi , pour le moment ca sent trop le savon et pas assez la foufoune par rapport a nos montages
bon blagues a part c est un truc sympa a fabriquer et assez simple j espère que ceux qui en montent viendrons partager le résultat et quelques photos

Classe !

JT-11-BMCF Max In:+27dB - THD(20KHz) 0,002%
JT-11-DMCF Max In:+22dB - THD(20KHz) 0,004%
JT-11-FLCF Max In:+21dB - THD(20KHz) 0,035%
Prix indicatifs respectifs: 170$, 90$ et 60$

De fait le BM est surement un petit peu too much pour notre utilisation.
Le DM peut avoir son utilité si on sort du champs de la guitare électrique, pour une application studio.

A ton avis TSR?

faire le choix d un JT-11-FLCF a mon avis reste une bonne option pour celui qui veut se faire plaisir et puis le montage est facilité ya pas a réfléchir pour câbler le transfo aussi

j ai une question pratique si certains peuvent m éclairer ce serait super :
j ai repéré cette interface valable pour du pas cher : https://fr.aliexpress.com/item(...)o2fra

j en ai discuté avec un ami plus familier que moi avec l enregistrement ,il avait l air de me dire que sur ces appareils il y a un préampli micro qui n est pas souvent désactivable et que c est pas idéal pour ce que moi je voudrais faire : sortir de la line out et juste convertir au niveau ligne si j ai bien compris son raisonnement
vous ici vous rentrez dans quel interface ou autre appareil pour faire ce travail ?
sachant que dans mon cas c est vraiment juste pour faire ca j imagine que même un appareil avec une seule entrée mais si possible de qualité peut me convenir , si vous avez des conseils ou ides n hésitez pas je suis en pleine recherche de ce coté la

j'ai pas été bien loin, j'ai pris un outils qu'on utilise tous les jours pratiquement au taf (il y a aussi la version rack ) :
C'est un peu une clé de 13 en régie broadcast.
Et quand vous avez regardé les JO ou une émission à la TV ou en streaming YT, personne ne s'est dit : " Ah ils ont mis un transfo 600/600 Jensen ! Ça s'entend !"

https://www.radialeng.com/prod(...)n-iso
https://cdn.algam.net/pub/prod(...)B.png

Sinon j'ai regardé la taille du BM.
(c'est pour ça que j'ai dessiné le transfo en 3D pour voir quel boitier prendre. Je suis pas spécialement fan des boitiers en longueur comme les Suhr, je vois pas l'intérêt de mettre des connecteurs, des switchs et potars sur 3 ou 4 faces différentes.
(Si ça a été fait comme ça j'imagine qu'il y a a une raison)

Le BM fait pratiquement le double en taille du FL.

Tu veux des symboles 3D ?

pour le choix du boitier et ou l agencement général ,je pense biensur que tu y a penser mais c est aussi la longueur des fils du transfo a prendre en compte et une fois torsadé on perds un peu de longueur ,idéalement il faut que tu puisse relier le primaire et secondaire sans les rallonger ,après c est une question d agencement avec ses préférences ,ce que ta dessiné est tout aussi valable que les versions " originales" te tracasse pas la dessus.
mettre les jacks en plastique a coté comme sur plusieurs exemple c est pas idiot , plus propre et simple
une fois les pièces en main tu sera peut être amené a changer un truc de sens ou autre quoique même pas sur vu les dessins de départ

si ta une minute tsr et les autres pour me donner ton avis sur mon questionnement sur l appareil idéal a utilisé après cette line out ce serait appréciable pour moi qui suit dans le brouillard

fait un autre sujet.

ok je fais ca après c est vrai que après tout se mélange ici et c est pas le but ca aidera certainement des gens comme moi a choisir comment faire au mieux ,merci aux futur contributeurs

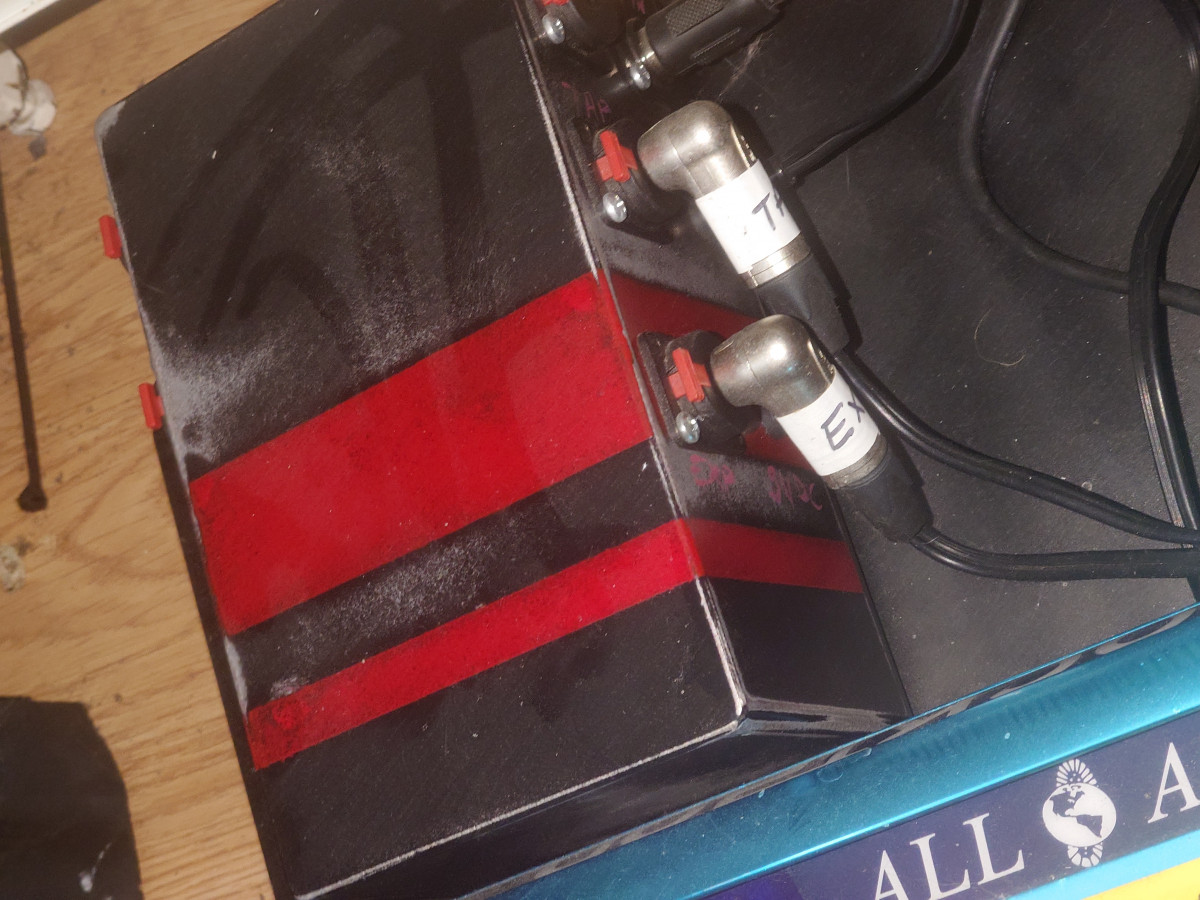

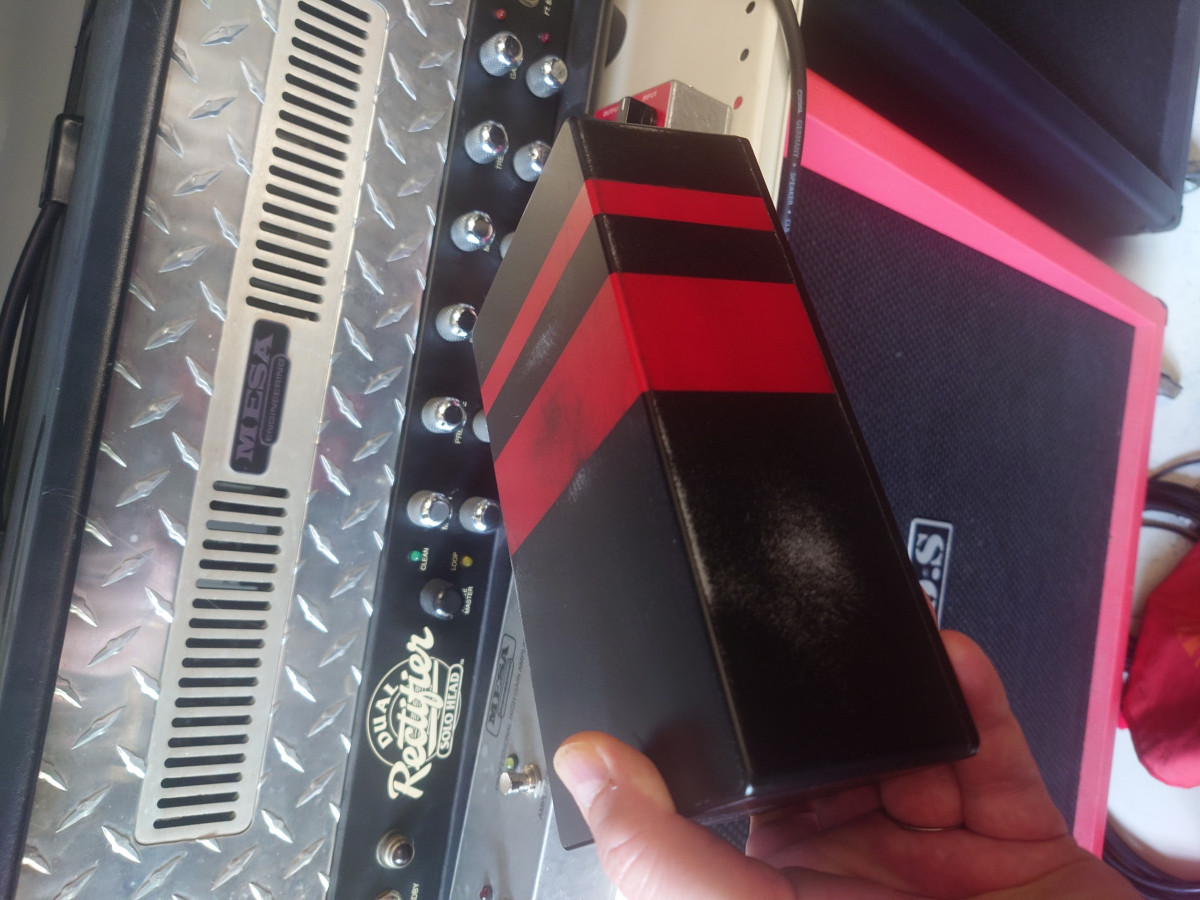

J'ai commandé une bombe....rouge......

Tu fais bien, c'est une teinte pas si courante pour toutes ces boiboites !


Si jamais je refais entièrement le Proto de la boite de canard au propre dans le futur,
ce sera une finition imprimée sur un Plastron en Polycarbonate (Lexan)
Impression en miroir et adhésif, collé sur le boitier.

Ah bon ? J'ai jamais fait gaffe.....les miennes sont toujours rouges et noires ou que rouge
