Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
geogeo68
C'est un montage sur vero ou PCB?

Est ce que tu as testé dans ou hors boîtier?

Les Premières vérifs à faire c'est l'emplacement correct de chaque composants, si les valeurs des résistances sont correctes, le sens des capa polarisées, le câblage des potards, et si les masses sont toutes bien reliées.

Si tu as testé en boîtier regarde bien si il n'y a pas mauvais contacts ( tip Jack qui touche un potard ou le boîtier, pcb/vero qui touche le boîtier, etc.
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
Ok merci bien, je vais vérifier tout ça!

Oui câblage sur vero board (plaque à bandes), testé tout installé dans le 'boitier', mais vero board sorti... opération à coeur ouvert !
En vrai j'ai fait ça dans une boîte de conserve, c'est grave ? Mes masses sont correctes en tout cas

Détail, la LED fonctionne à l'enclenchement


Et petite question:
Pour câbler les 1, 2, et 3 des potentiomètres, quel est l'ordre des pinoches?
J'ai fait comme ça : quand je regarde de l'intérieur, pinoches vers le haut, l'ordre de gauche à droite est 1, 2, 3... est-ce que c'est ça ou l'inverse?
geogeo68
Non c'est l'inverse pour le brochage

Donc sur vero la première verif c'est de bien vérifier l'emplacement de tes composants

Sort ton circuit de la boîte et connecte les 2 broches masses de tes jacks pur tester

A priori ton by-pass fonctionne mais il y a un bug dans ton circuit

Mais des photos du circuit devant derrière
Pour voir
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
geogeo68 a écrit :
Non c'est l'inverse pour le brochage



ah ah ok... bon je vais commencer par là !


le boulet
geogeo68
Mais c'est pas cela qui fait bugger ton circuit
L'inversion de brochage va juste inverser le contrôle de tes potards
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
Oui effectivement, tout remis en place, toujours rien.
bon je vais pousser un peu les investigations.

Pour des photos, j'ose même pas En fait pour une 1ère fois en VeroBoard je me suis planté, par rapport au schéma j'ai fait mes Cuts comme indiqué, mais en regardant du côté piste. Du coup pour mettre les composants j'ai dû tout faire ''en miroir''... donc j'ai du me planté quelque part, je vais refaire la platine et replacer tous les composants, pour repartir sur du propre !

Faut que ça marche, car je suis hyper satisfait du rendu esthétique... je me suis trouvé une de ces belle boite de thon à l'huile d'olive !!!
grosson
C'est une piste sérieuse, autant pour un dipôle ça marche, autant pour l'IC j'ai peur...
Tu as bien raison de recommencer.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
geogeo68
Ah oui effectivement là il y a de fortes chances que tu ais une voir plusieurs erreurs de cuts
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
ben l'IC justement pour le mettre en miroir j'ai dû le placer de l'autre côté du circuit, côté piste... non mais c'est du bricolage à 2 balles, j'aime pas ça de toutes façon, je recommence, mais j'ai comme le pressentiment que ça marchera pas non plus
DukeOfPrune
Avec un boîte de thon, tu risque juste d'avoir un son un peu gras.
Bon....
chocopunx
DukeOfPrune a écrit :
Avec un boîte de thon, tu risque juste d'avoir un son un peu gras.
Bon....


"L'gras c'est la vie!"



Bon ben j'ai recommencé mon board, satisfait car c'est quand même plus propre, mais comme j'imaginais le problème persiste, exactement pareil...
Je me permets donc de mettre quelques photos, si vous pouvez m'aiguiller, si vous voyez un truc flagrant

J'ai pris cette référence:
http://www.sabrotone.com/wp-co(...)r.gif
et ça:
http://www.hostingpics.net/vie(...)6.jpg

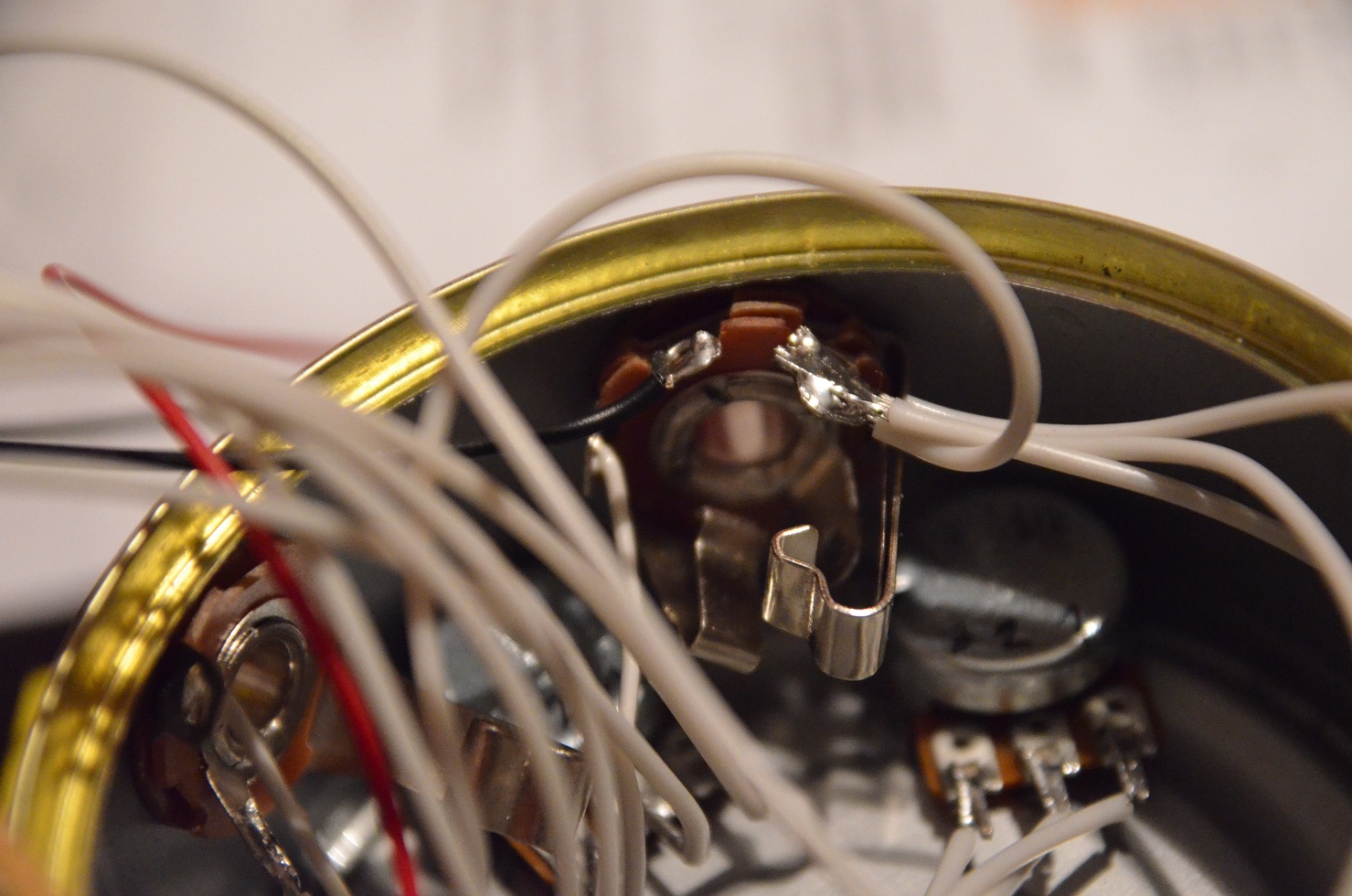

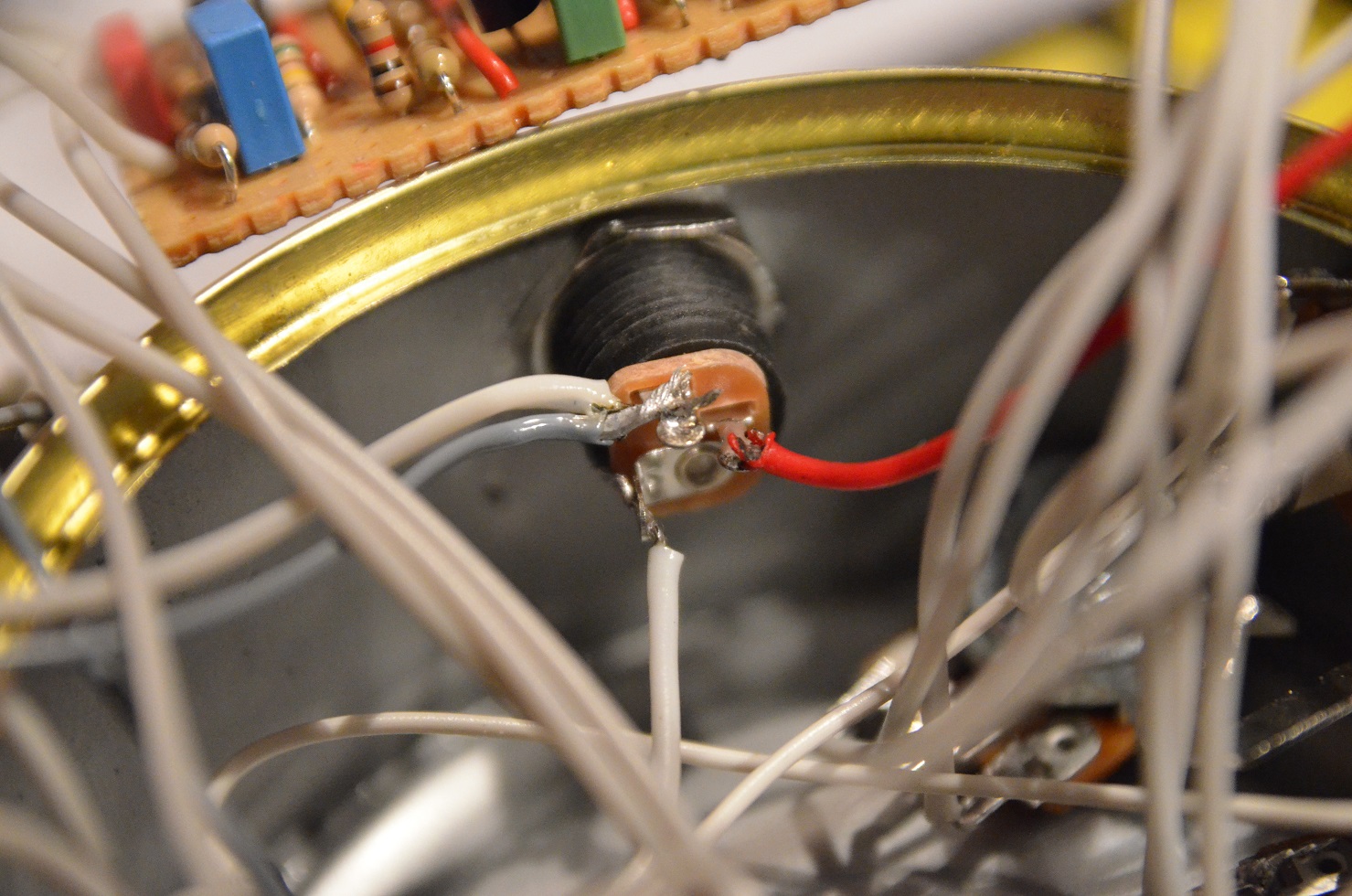

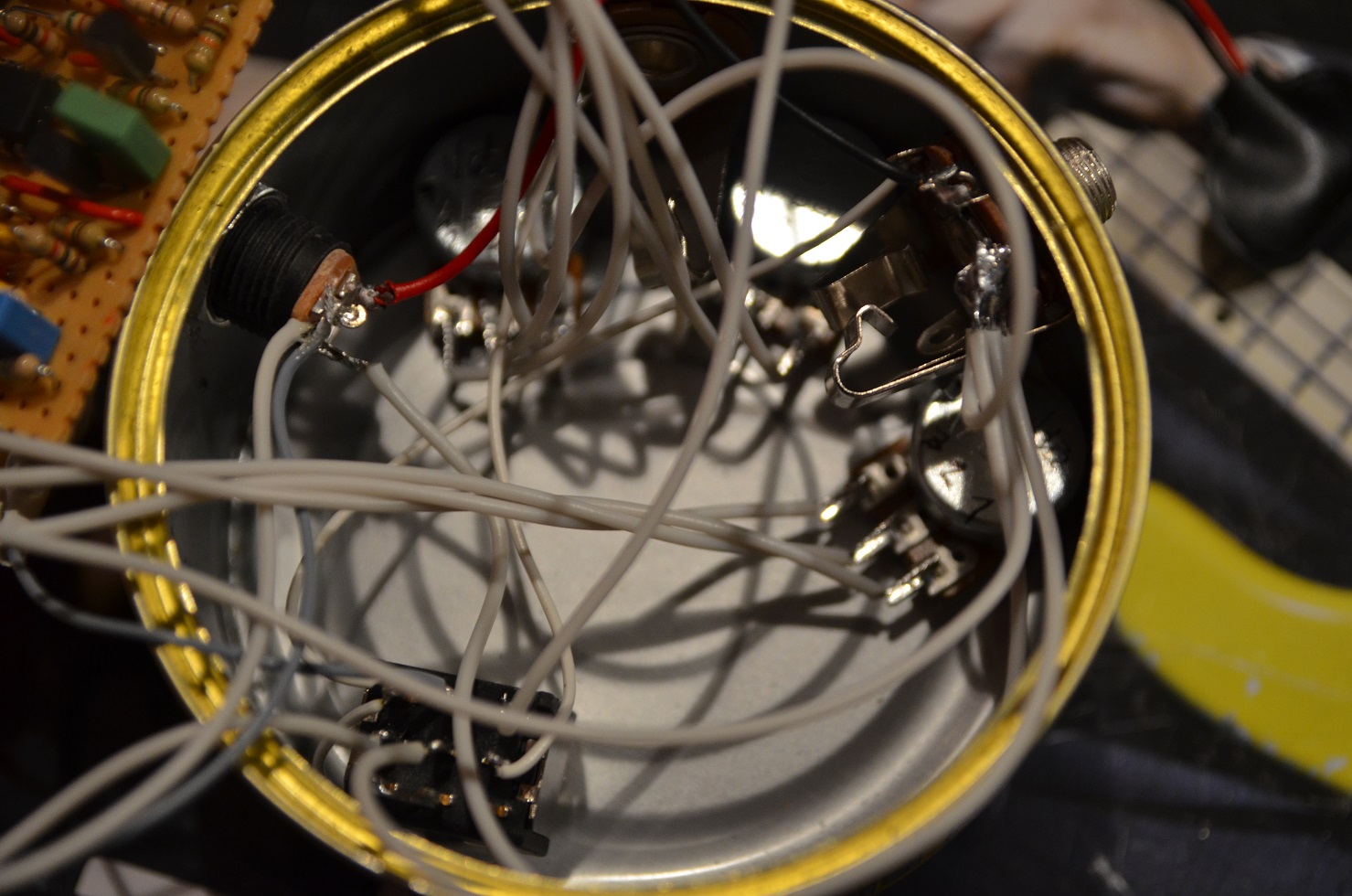

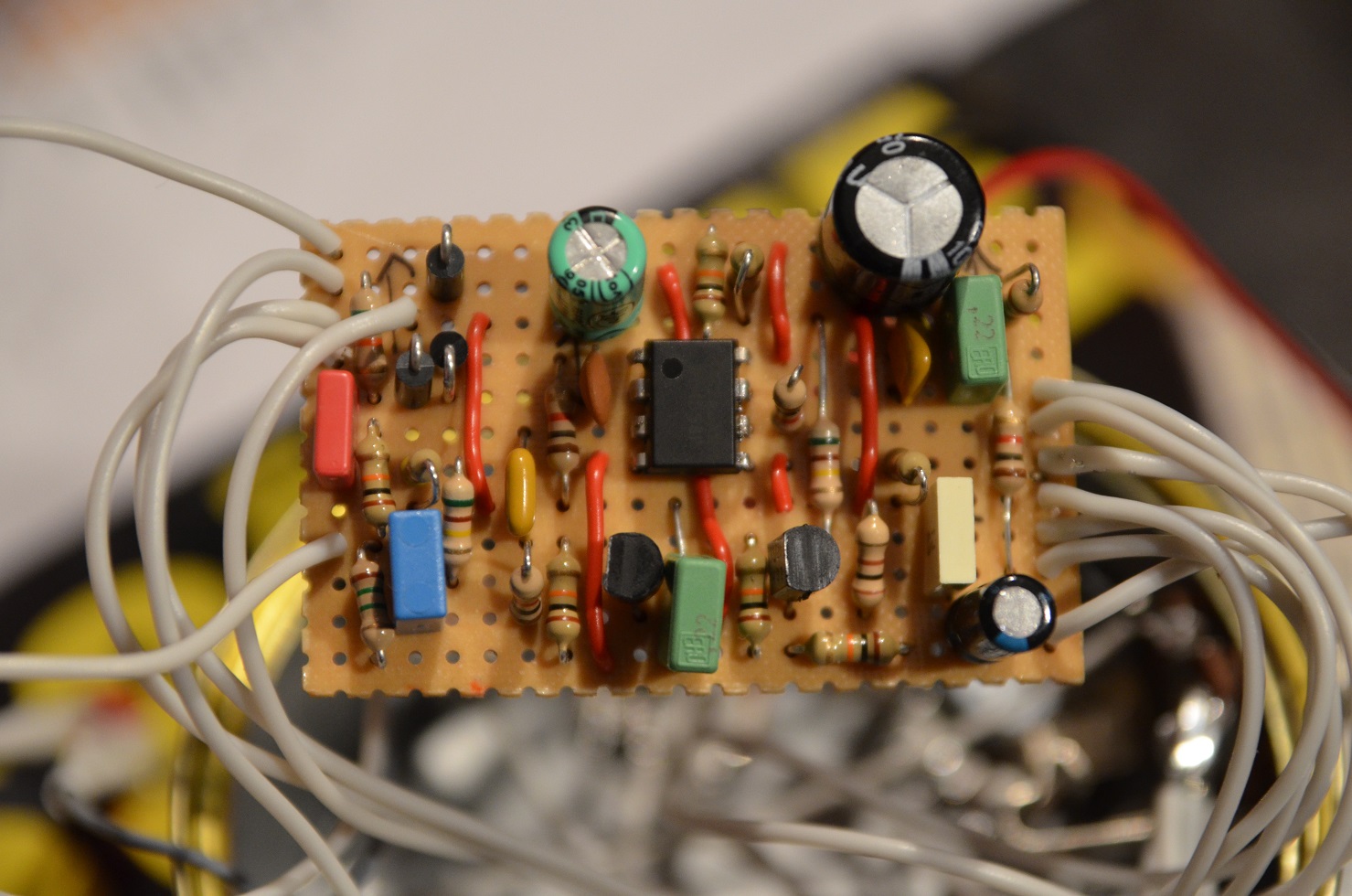

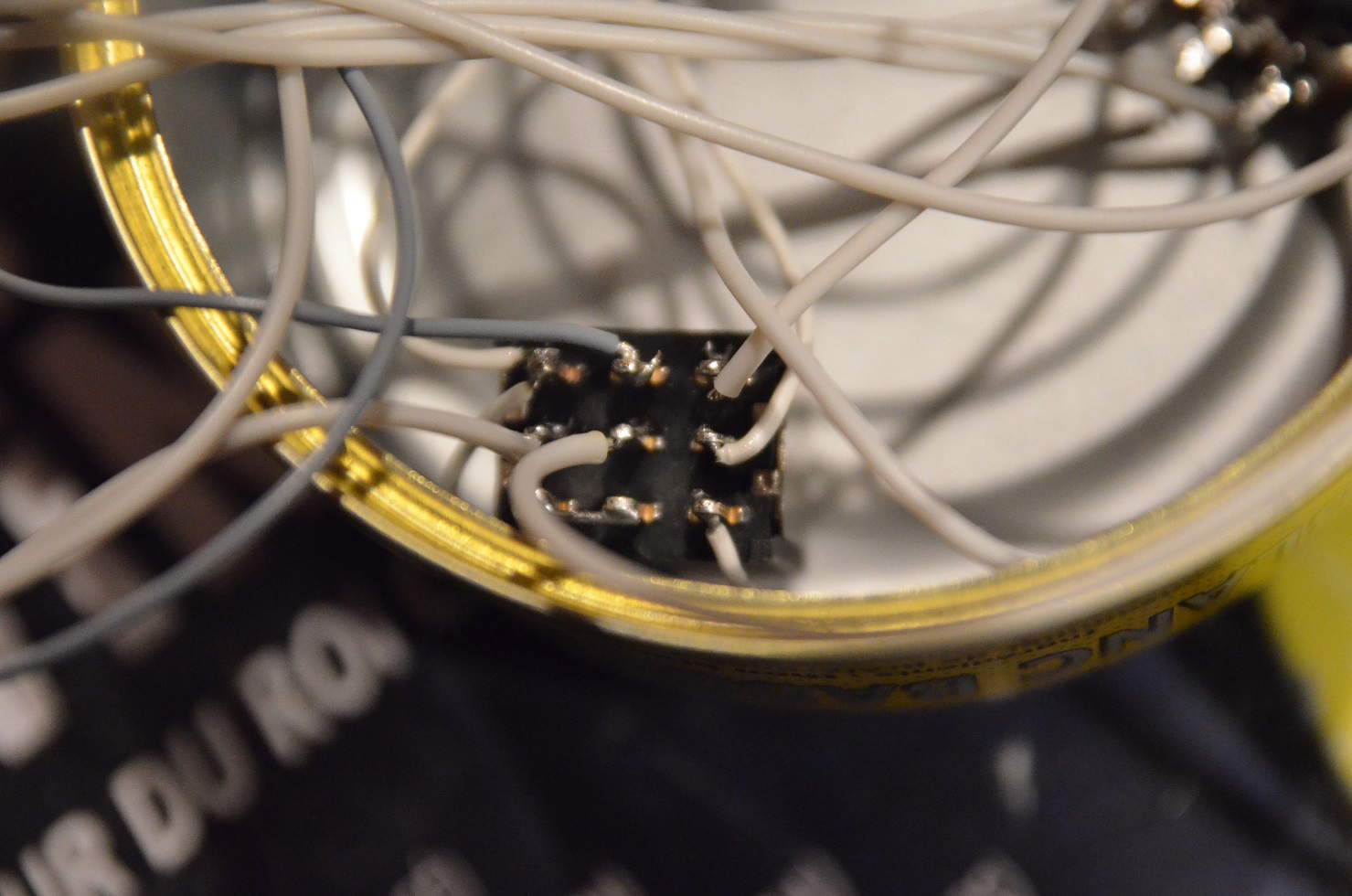

et pardonnez-moi pour la qualité du câblage! et bon c'est pas hyper clair, c'est tout la même couleur côté filerie... voilà quelques photos:








Merci beaucoup d'avance !
grosson
Pour pister le signal,
c'est vraiment de la balle.
http://www.diystompboxes.com/p(...).html

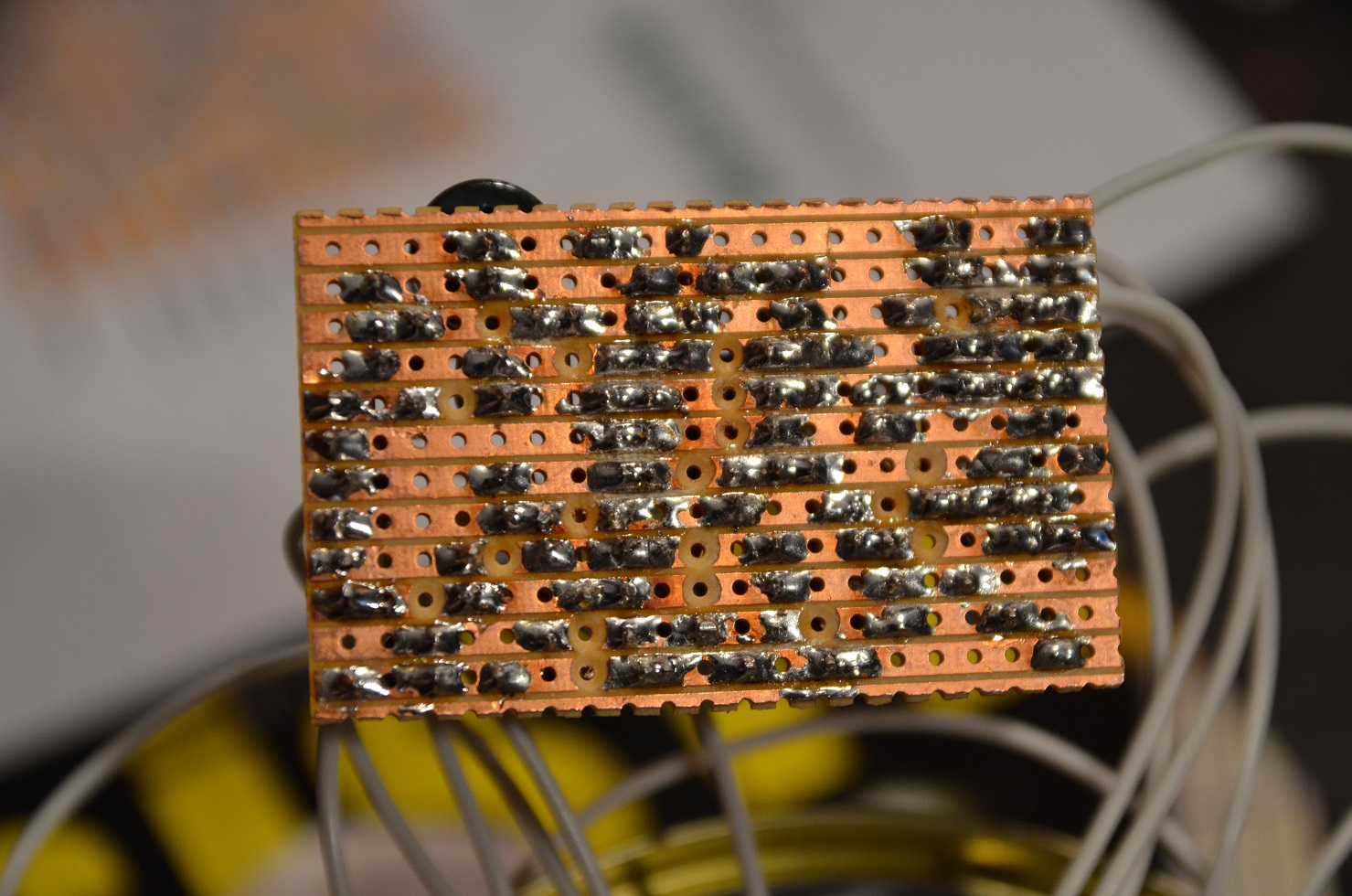

J'ai vu que tu avais nettoyé des bavures entre les pistes, sur la photo je ne suis pas sûr mais ce n'est pas net, je repasserais un coup de lame de scie à métaux entre toutes les pistes, puis vérifierais tout ça avec un testeur de continuité, tu l'as peut-être déjà fait, remarque...

Après, tu suis le signal pas à pas avec l'audio prob...

Tu vas trouver, courage !
Y a pas d'figurants, ici !
Rien qu'des vedettes !
mifl
  • mifl
  • Custom Top utilisateur
Petit conseil:
Les ic,transistor,diode de clipping ......sur des supports
Tu risques d'avoir trop chauffer les composants et puis c'est plus simple pour
Les tests

Tes soudures sont un peu ternes,
Tu soudes au plomb ,?
grosson
mifl a écrit :
Petit conseil:
Les ic,transistor,diode de clipping ......sur des supports
Tu risques d'avoir trop chauffer les composants et puis c'est plus simple pour
Les tests

+1
Y a pas d'figurants, ici !
Rien qu'des vedettes !
chocopunx
Je vais voir tout ça, merci.

Oui j'ai refait les inter-pistes après la photo

Pour les soudures je sais pas, j'ai de l'étain ''60/40 Rosin Core''


Bon demain je me remets au taf !!
Urgo
  • Urgo
  • Custom Cool utilisateur
grosson a écrit :
Pour pister le signal,
c'est vraiment de la balle.
http://www.diystompboxes.com/p(...).html

J'ai vu que tu avais nettoyé des bavures entre les pistes, sur la photo je ne suis pas sûr mais ce n'est pas net, je repasserais un coup de lame de scie à métaux entre toutes les pistes, puis vérifierais tout ça avec un testeur de continuité, tu l'as peut-être déjà fait, remarque...

Après, tu suis le signal pas à pas avec l'audio prob...


Je n'ai jamais trouvé comment utiliser l'audio probe, si quelqu'un à de la doc la dessus ou quelques conseils.
