Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
salut à tous,
je viens de réaliser ma première fuzz et ça m'a donné une idée...j'ai deux fuzz dont j'aime le son mais qui manquent un peu de patate quand je les enclenche. Vous savez quels éléments je pourrais modifier pour remédier à ça?
merci!!!!
geogeo68
Bon question à la con désolé d'avance, mais j'ai besoin que vous m'ôtiez un doute

j'ai besoin d'un switch ON-ON-ON

Vous me confirmez bien qu'un ON-OFF-ON sera différent et ne fonctionnera pas de la même manière
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
cliclac
on-off-on la position milieu est une coupure
on-on-on c'est un commutateur 3 positions
cliclac
DukeOfPrune a écrit :
ça existe un On-On-On ? Quelle utilité ?

comme le sélecteur d'une guitare à deux micros
geogeo68
Merci Cliclac
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Boba7
  • Boba7
  • Custom Total utilisateur
Bonsoir !

J'ai une petite question pour vous, j'accumule de la fatigue, j'ai peur de me planter.

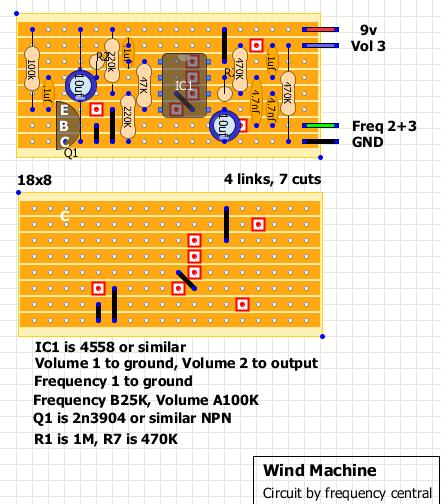

Je réfléchis à un projet de pédale compression / vibrato / lo-fi, composée d'un compresseur (mosfet comp de chez Circuit Salad pour sa simplicité), suivi d'un Pitch Pirate (Mid-fi Electronics), et j'aimerais bien ajouter entre les deux (pour qu'il ne rentre pas dans le compresseur mais soit affecté par le vibrato) un générateur de bruit blanc de ce type :

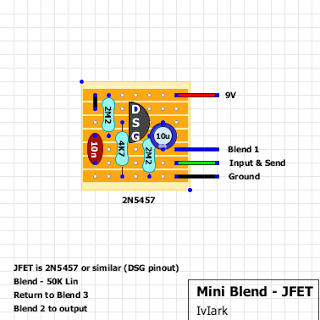

Si je ne me plante pas, j'ai juste besoin d'un mini circuit de blend de ce genre juste après le compresseur, non ? (sachant que du coup l'input n'est pas splitté, le bruit blanc arrive directement en return)



Et de là je dirige le signal vers l'input du Pitch Pirate. J'ai tout bon ?

Après est-ce que tout ça va rentrer dans un boîtier BB...

Merci d'avance !!
farnouts
Salut à, ça faisait une éternité que je n'étais pas venu ici

Bref, depuis 2 ans je ne joue plus qu'avec gratte / boost / ampli après avoir longtemps eu une config RJM RG-16 avec des racks et des pédales, ampli multi-canal...etc.
Je voudrais me construire quelques pédales pas trop chères : Son of Clay Jones, Timmy, Klon... et je suis tombé sur ce site :

http://www.bitsbox.co.uk/index(...)0_281

Les kits sont-ils de bonne qualité ? Vous auriez éventuellement des trucs à me conseiller pour pousser un Plexi-Like en léger crunch à un truc plus couillu ?
Pour atteindre la vérité, il faut une fois dans la vie se défaire de toutes les opinions qu'on a reçues, et reconstruire de nouveau tout le système de ses connaissances.
chocopunx
Désolé je ne fais que passer... juste pour flaguer la page...
Boba7
  • Boba7
  • Custom Total utilisateur
farnouts > A vue de nez ça a l'air pas mal, et j'ai déjà commandé sur ce site plusieurs fois sans aucun souci. Après c'est du veroboard, donc pas forcément évident pour commencer. Des circuits imprimés sont quand même plus faciles pour débuter. Regarde des sites comme madbeanpedals.com ou bien aionelectronics, mes deux préférés !
N'hésite pas si tu as d'autres questions !
Erix29
  • Erix29
  • Custom Cool utilisateur
farnouts a écrit :
Salut à, ça faisait une éternité que je n'étais pas venu ici

Bref, depuis 2 ans je ne joue plus qu'avec gratte / boost / ampli après avoir longtemps eu une config RJM RG-16 avec des racks et des pédales, ampli multi-canal...etc.
Je voudrais me construire quelques pédales pas trop chères : Son of Clay Jones, Timmy, Klon... et je suis tombé sur ce site :

http://www.bitsbox.co.uk/index(...)0_281

Les kits sont-ils de bonne qualité ? Vous auriez éventuellement des trucs à me conseiller pour pousser un Plexi-Like en léger crunch à un truc plus couillu ?


Honnêtement les kits bitsbox sont pas top top.

Je partirais plus sur des kits buildyourownclone, generalguitargadget, 3pdt, voire banzai ou musikding.
mr_de_fursac
Salut Farnouts, je suis sur Pau et je peux te faire tester des clones de timmy, KOT, ou klon si tu veux
For those about to rock, i salute you...
farnouts
Déjà merci à tous les 3 pour vos conseils !

@Boba7 : je ne débute pas, je me suis déjà fait quelques pédales sur CI, modifié quelques pédales (Boss SD-1), des préamplis format 500...etc. Autant je suis ignorant en électronique, autant je sais suivre un layout pour arriver à mes fins !
Par contre sur Veroboard j'ai jamais fait... mais les explications trouvées par-ci par-là font que ça me semble abordable avec un minimum de minutie non ? Parce que les CI c'est cool, mais faut que j'achète les composants un par un, et c'est le truc qui me gave un peu... ch'uis feignasse en ce moment

@Erix29 : est-ce que tu pourrais m'en dire un peu plus sur ce qui ne te convient pas chez bitbox ? Qualité du switch, des jacks ? Les composants très "cheap" ? Ou le résultat sonore final ? Bref, histoire de m'aiguiller un peu... comme dit plus haut, la facilité de recevoir tout en une seule commande m'attire au plus haut point !

@mr_de_fursac : ta proposition tombe on ne peut mieux ! Pour tout dire, je joue avec 2 pédales stackées, clone MXR Disto+ et SD-1 (moddée je sais plus comment), les 2 en clean boost, et ça le fait pas mal... mais le son est un peu "voilé" par rapport à l'original, je voudrais quelque chose de plus transparent dans les aigus, de plus brillant. Je me dis donc que ces pédales haut de gamme correspondraient, sans doute un peu naïvement, mais bon.
Donc oui ce serait cool ! Y a moyen d'essayer avec un peu de volume chez toi ? Pas de quoi se faire saigner les oreilles, mais volume répète avec batteur énervé en gros... Sinon j'ai une grande salle de répète à dispo juste à côté de la sortie 7 de l'A64.
Pour atteindre la vérité, il faut une fois dans la vie se défaire de toutes les opinions qu'on a reçues, et reconstruire de nouveau tout le système de ses connaissances.
Boba7
  • Boba7
  • Custom Total utilisateur
Farnouts > Si tu as déjà un peu fait ça alors pas de souci pour des petits circuits sur veroboard je pense ! Une Klon peut-être pas, mais une Timmy pas de souci.

Après question confort, franchement je préfère utiliser un pcb et des potars avec des pattes (pcb lugs), c'est tellement plus simple !
chocopunx
Petite question avant que je me fasse chier...

J'ai tenté une TS808, je fais un essai, pédale désactivée j'ai le son, et à l'enclenchement rien du tout, pas de son. J'entends un très léger souffle qui se modifie un peu quand je touche les potards
Finalement c'est la même chose que si je retire l'alimentation... je vais commencer par vérifier ma chaine d'alimentation, mais je sais pas, il y a un truc courant? LA grosse erreur du débutant?

A part ça il y a des choses à regarder en priorité?

Merci d'avance
geogeo68
C'est un montage sur vero ou PCB?

Est ce que tu as testé dans ou hors boîtier?

Les Premières vérifs à faire c'est l'emplacement correct de chaque composants, si les valeurs des résistances sont correctes, le sens des capa polarisées, le câblage des potards, et si les masses sont toutes bien reliées.

Si tu as testé en boîtier regarde bien si il n'y a pas mauvais contacts ( tip Jack qui touche un potard ou le boîtier, pcb/vero qui touche le boîtier, etc.
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
