Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Urgo
  • Urgo
  • Custom Cool utilisateur
grosson a écrit :
Pour pister le signal,
c'est vraiment de la balle.
http://www.diystompboxes.com/p(...).html

J'ai vu que tu avais nettoyé des bavures entre les pistes, sur la photo je ne suis pas sûr mais ce n'est pas net, je repasserais un coup de lame de scie à métaux entre toutes les pistes, puis vérifierais tout ça avec un testeur de continuité, tu l'as peut-être déjà fait, remarque...

Après, tu suis le signal pas à pas avec l'audio prob...


Je n'ai jamais trouvé comment utiliser l'audio probe, si quelqu'un à de la doc la dessus ou quelques conseils.
Le topic de la boite à outils du guitariste: www.guitariste.com/forums/le-c(...).html
geogeo68
Ah oui il faut impérativement des supports pour l'ampli op et les transistors ; ils n'aiment pas du tout les coups de chaud

Comment as-tu câblé le potard drive?
ça doit pas être ça qui fait bugger mais bon,
Le fil qui va aux broches 2 et 3 fait simplement un pont entre les 2 broches (c'est plus simple que d'ajouter un fil )
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
grosson
Urgo a écrit :
grosson a écrit :
Pour pister le signal,
c'est vraiment de la balle.
http://www.diystompboxes.com/p(...).html

J'ai vu que tu avais nettoyé des bavures entre les pistes, sur la photo je ne suis pas sûr mais ce n'est pas net, je repasserais un coup de lame de scie à métaux entre toutes les pistes, puis vérifierais tout ça avec un testeur de continuité, tu l'as peut-être déjà fait, remarque...

Après, tu suis le signal pas à pas avec l'audio prob...


Je n'ai jamais trouvé comment utiliser l'audio probe, si quelqu'un à de la doc la dessus ou quelques conseils.

Ben, comme décrit dans le lien , tu le branches sur un ampli, tu envoies un signal dans la pédale et avec l'extrémité libre du condo tu "écoutes" le signal en commençant par l'input puis tu le suis à travers le circuit. C'est amusant à faire et très pédagogique, tu entends par exemple très bien la chute après un tonestack...
Y a pas d'figurants, ici !
Rien qu'des vedettes !
chocopunx
geogeo68 a écrit :
Ah oui il faut impérativement des supports pour l'ampli op et les transistors ; ils n'aiment pas du tout les coups de chaud

Comment as-tu câblé le potard drive?
Le fil qui va aux broches 2 et 3 fait simplement un pont entre les 2 broches (c'est plus simple que d'ajouter un fil )



Oui ça je note... sans faute la prochaine fois !
En fait, du début je suis sûr que ce sont mes jacks qui sont mal câblés, mais si c'est pas ça je changerai les composants ampli OP, transistors, qui ont peut-être cramé (quoique j'ai quand même vraiment pas abusé sur les temps de chauffe, bon à voir quoi)

Sinon le coup de l'AudioProbe, ça doit être vraiment bien pour tout de suite mettre en ou hors de cause l'IC et les transistors



Pour le drive en effet j'ai vu ça après. En fait comme les potards sont au fond, pour faire pratique j'ai préparé les 3 potard avec une petite longueur de fil, sans me soucier d'où ça allait, juste pour préparer, et pas avoir à souder au fond. Mais c'est sûr la prochaine fois je regarderai un peu mieux avant
PiPiRoSe
chocopunx petits conseils pour t aider:
passer un coup de cutter entre les pistes coté soudure (l ideal est de verifier si ta pas de continuités non voulues entre les bandes)
les fils de la meme couleur c'est pas pour te facilité le montage si tu na pas l habitude
ca fait une belle fillase la deja


mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
benoi31
J'arrive un peu après la bataille, mais pour l'audio probe, j'avais écrit un petit article :
http://www.coda-effects.fr/201(...).html

Ca marche vraiment très très bien comme truc.

Sinon, +1 pour l'OP amp à mettre sur socket (toujours !), en plus ça permet d'en tester des différents

Enfin, pour un câblage plus propre, je te conseille de faire les fils les plus courts possibles en soudant les fils d'abord sur le veroboard, puis ensuite les couper à la bonne longueur (en plaçant dans le boitier pour avoir une idée approximative). Je te conseille aussi les câbles monobrins (contiennent un seul fil de cuivre), qu'on peut tordre et qui peuvent maintenir le circuit dans le boitier.
Depuis que je fais comme ça, j'arrive à avoir des rendus assez propres, même avec beaucoup de câblage.

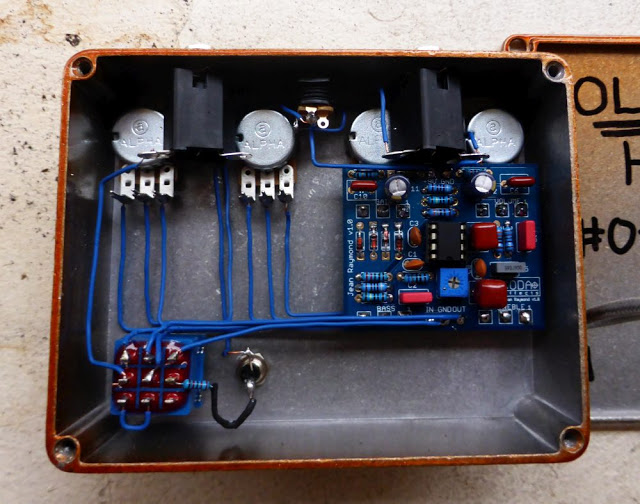

Mon "record" sur un clone de Jan Ray avec mon circuit imprimé :
geogeo68
C'est vrai que le mono brin ça a l'air bien pratique
Belle Jan Ray, Benoit
Faudrait inventer un couvercle transparent tellement c'est beau un câblage bien propre
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
C'est beau ! Ca fait vintage le rendu

Au boulot j'ai pu voir des grandes platines entièrement câblées comme ça... à l'époque les mecs avaient le temps de bosser, ça avait une autre gueule que les goulottes en plastoc
Urgo
  • Urgo
  • Custom Cool utilisateur
grosson a écrit :
en commençant par l'input puis tu le suis à travers le circuit.


C'est justement là le soucis, je ne vois pas comment suivre le signal dans le circuit.

Pour ma part c'est sur ce montage que j'ai un soucis mais aucune idée de ou le signe est censé passer.
Le topic de la boite à outils du guitariste: www.guitariste.com/forums/le-c(...).html
grosson
Ah oui... il te faut le schéma sinon c'est tout de suite plus compliqué.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
chocopunx
euhhh... ya des diplômes pour les plus gros boulets du topic? Genre un award, un oscar ou autre?


En fait j'ai juste inversé les prises jacks... mais pas au câblage, juste l'emplacement... du coup je mettais l'entrée dans la sortie et inversement. Du coup là ça va tout de suite mieux

Par contre les contrôles sont désormais tous à l'envers, ils étaient donc bien câblés du début Georgeo68 !!

du coup ça donne ça, une Thon-S-808:





geogeo68


En tout cas elle est chouette ta thon box
Est ce qu'elle sonne bien?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
DukeOfPrune
Vachement joli n'empêche. Une TS de breton. Tu devrais l'envoyer au fabricant, je suis sûr qu'il aimerait.
chocopunx
Hehe...
Oui ça a l'air de sonner, mais j'ai vraiment pas eu le temps de tester... Vite fait sur un petit ampli 5W Vox...
Pour le rendu je suis pas mécontent, mais il faut que je me trouve des jolis boutons métal un peu à l'ancienne

Et je voulais mettre la LED en plein milieu de l'étoile, mais ça risque de tout gâcher... À voir !


Prochaine pédale : un Thonpresseur !!
