Je comprends qu'on relie l'input et pas l'output à la masse, pour ne pas surcharger (et puisque le contact se fait de toute façon via le boîtier), en revanche ce qui m'intrigue, c'est pourquoi sur tous les sites de diy, on voit des schémas avec l'output relié à la masse (madbean, guitarpcb, generalguitargadget etc. etc.)

Et c'est vrai que je comprends pas très bien techniquement ce que ça implique, mais bon je ne comprends pas grand chose pour l'instant techniquement !
benoi31
Trouvé sur un autre forum :

Citation:
Pour faire simple, on va dire qu'une boucle de masse, c'est quand le courant peut aller de la masse d'un appareil à la masse d'un autre appareil en suivant au moins 2 chemin différents.
(...)
Et la particularité d'une boucle c'est que c'est un bon moyen de choper tous les champs magnétiques qui trainent aux alentours, et en particulier le bon vieux champ magnétique à 50Hz créé par la présence des cables secteurs et des transfo d'alim.
Résultat : la conséquence la plus courante d'une boucle de masse, c'est un bourdonnement, aussi appellé "ronflette". Mais on peut tout à fait capter d'autres parasites...


Trouvé sur sonelec musique (excellent site au passage) :

Citation:
Le problème est qu'il nait des courants parasites dans les masses des cables, et que ces courants parasites, au lieu de s'écouler tranquilement dans les parties où ils devraient aller (terre, chassis métallique), vont se promener là où ils ne devraient jamais aller : dans la référence du signal audio, autrement dit la masse signal. Alors pensez bien, si la référence ultra-stable que doit être la masse signal se met à fluctuer , où va-t-on !

Cette explication me parait plus probante
Boba7
  • Boba7
  • Custom Total utilisateur
Cool, merci benoi31 pour l'explication !

De mon côté la Lavache marche impec, j'en suis super content, je vais m'attaquer à la Demo Tape Fuzz (dès que le pcb arrive), et j'ai la Ghost Echo en tête aussi (pcb commandé chez fuzzdog pedal parts). Une reverb ça revient plus cher d'un coup, par rapport aux overdrives / fuzz !
PiPiRoSe
le boitier est dessiné sur vos site de kit ?
ben non
si tu met pas de boitier métallique style boitier plastic , bois ou ce que tu veux ou même pas de boitier du tout, il faux ce branchement sinon ça ne marchera pas ...
c'est pas bien compliqué .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
pipirose > Ah ah oui ça j'ai bien compris, mais vu que 99% des pédales sont faites avec des boîtiers métal, ça m'étonne !
stefsamy
Boba7 a écrit :
Je comprends qu'on relie l'input et pas l'output à la masse, pour ne pas surcharger (et puisque le contact se fait de toute façon via le boîtier), en revanche ce qui m'intrigue, c'est pourquoi sur tous les sites de diy, on voit des schémas avec l'output relié à la masse (madbean, guitarpcb, generalguitargadget etc. etc.)

Et c'est vrai que je comprends pas très bien techniquement ce que ça implique, mais bon je ne comprends pas grand chose pour l'instant techniquement !


Vous vous prenez la tête aussi bien l'un que l'autre....

Dans l'absolu il a raison, boitier en métal, pas de double masse, c'est au mieux inutile, au pire néfaste.
Dans la pratique, t'auras rarement de soucis, et si t'en as c'est une des premières pistes à vérifier si ronflettes.

Dans les schémas c'est indiqué car qui peut le plus peut le moins, tout le monde ne monte pas avec des jacks ouverts sur boitiers alu, donc autant montrer le cas où faut tout relier, vu qu'en général ça ne fera pas de mal au cas "boitier métal".
A vendre : Télé Squier Vintage Modified Fenderisée, Folk Lag Winter 400D : https://www.guitariste.com/for(...).html

Feedback Achat/Vente Avorté : https://www.guitariste.com/for(...).html
Urgo
  • Urgo
  • Custom Cool utilisateur
benoi31 a écrit :
Trouvé sur un autre forum :

Citation:
Pour faire simple, on va dire qu'une boucle de masse, c'est quand le courant peut aller de la masse d'un appareil à la masse d'un autre appareil en suivant au moins 2 chemin différents.
(...)
Et la particularité d'une boucle c'est que c'est un bon moyen de choper tous les champs magnétiques qui trainent aux alentours, et en particulier le bon vieux champ magnétique à 50Hz créé par la présence des cables secteurs et des transfo d'alim.
Résultat : la conséquence la plus courante d'une boucle de masse, c'est un bourdonnement, aussi appellé "ronflette". Mais on peut tout à fait capter d'autres parasites...


Trouvé sur sonelec musique (excellent site au passage) :

Citation:
Le problème est qu'il nait des courants parasites dans les masses des cables, et que ces courants parasites, au lieu de s'écouler tranquilement dans les parties où ils devraient aller (terre, chassis métallique), vont se promener là où ils ne devraient jamais aller : dans la référence du signal audio, autrement dit la masse signal. Alors pensez bien, si la référence ultra-stable que doit être la masse signal se met à fluctuer , où va-t-on !

Cette explication me parait plus probante


Pafait merci bien! Pour le coup la première explication me parle plus, mais la deuxième est complémentaire.

PiPiRoSe a écrit :
le boitier est dessiné sur vos site de kit ?
ben non
si tu met pas de boitier métallique style boitier plastic , bois ou ce que tu veux ou même pas de boitier du tout, il faux ce branchement sinon ça ne marchera pas ...
c'est pas bien compliqué .


Ouai, je partait du principe que les kits de musikding étaient pour "débutant" et à monter dans des boitiers alu, mais pas forcément en fait. Bien vu.

stefsamy a écrit :
Vous vous prenez la tête aussi bien l'un que l'autre....

Dans l'absolu il a raison, boitier en métal, pas de double masse, c'est au mieux inutile, au pire néfaste.
Dans la pratique, t'auras rarement de soucis, et si t'en as c'est une des premières pistes à vérifier si ronflettes.

Dans les schémas c'est indiqué car qui peut le plus peut le moins, tout le monde ne monte pas avec des jacks ouverts sur boitiers alu, donc autant montrer le cas où faut tout relier, vu qu'en général ça ne fera pas de mal au cas "boitier métal".


Bah le but c'est de comprendre quand même! ^^
Mais du coup si ça peut être néfaste c'est chelou qu'ils précisent pas de l'enlever si montage dans un boitier en alu sur musikding.
Le topic de la boite à outils du guitariste: www.guitariste.com/forums/le-c(...).html
Boba7
  • Boba7
  • Custom Total utilisateur
yes, ça fait sens...
PiPiRoSe
Urgo a écrit :

Bah le but c'est de comprendre quand même! ^^
Mais du coup si ça peut être néfaste c'est chelou qu'ils précisent pas de l'enlever si montage dans un boitier en alu sur musikding.


ok avec ça et je suis le premier a râler et a prévenir qui je peux quand je voie un truc du genre .
c'est pour ça que je vous met a chaque fois le jolie plan de câblage de techniguitare qui a le mérite d’être très clair et C EST CA QUI FAUX FAIRE PUIS C TOUT
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
benoi31
C'est plus pratique qu'une fraise ce genre de foret ? J'hésite à m'en acheter un, mais c'est pas donné !
oldamp
  • oldamp
  • Vintage Méga utilisateur
heu.... à 12€ vous y croyez vraiment ? pour agrandir légèrement des trous j'ai des fraises coniques de qualité que j'utilise dep^puis des années même dans de la tole d'acier de 15/10 eme. sinon j'ai des emporte pieces pour les trous de supports de lampes Greenlee ou Rako. c'est un investissement mais ça dure (presque) une vie !

je relisais ça : "le mérite d’être très clair et C EST CA QUI FAUX FAIRE PUIS C TOUT "

tu veux dire que le schéma de TG est FAUX
stefsamy
benoi31 a écrit :
C'est plus pratique qu'une fraise ce genre de foret ? J'hésite à m'en acheter un, mais c'est pas donné !


Ca facilite grandement le job. Rapide, pratique (avec 1 tu fais toutes les dimensions, pas besoin de chercher le foret de 12 puis celui de 10 puis celui de 8 sans oublier le 9 pour tel potard/prise....

oldamp a écrit :
heu.... à 12€ vous y croyez vraiment ? pour agrandir légèrement des trous j'ai des fraises coniques de qualité que j'utilise dep^puis des années même dans de la tole d'acier de 15/10 eme. sinon j'ai des emporte pieces pour les trous de supports de lampes Greenlee ou Rako. c'est un investissement mais ça dure (presque) une vie !

je relisais ça : "le mérite d’être très clair et C EST CA QUI FAUX FAIRE PUIS C TOUT "

tu veux dire que le schéma de TG est FAUX


J'en ai acheté un à 10-15€. Ne faisant pas des 10aines de pédales à l'année, ça faisait mal de mettre 30-40€ pour ça.

Je suis pas dupe, je le garderai certainement pas toute la vie, mais pour de l'occasionnel ça fait très bien le taf.
A vendre : Télé Squier Vintage Modified Fenderisée, Folk Lag Winter 400D : https://www.guitariste.com/for(...).html

Feedback Achat/Vente Avorté : https://www.guitariste.com/for(...).html
Boba7
  • Boba7
  • Custom Total utilisateur

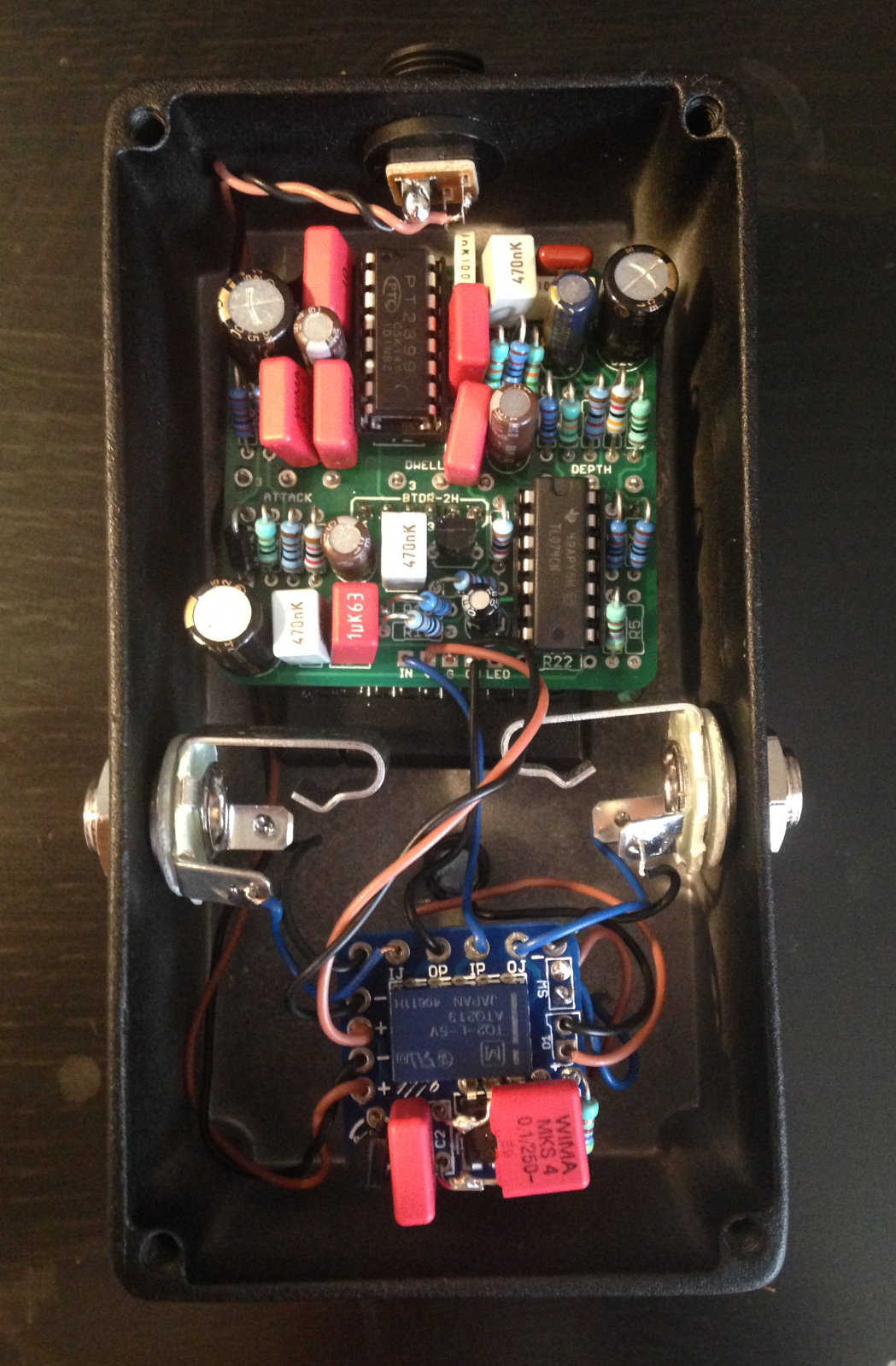

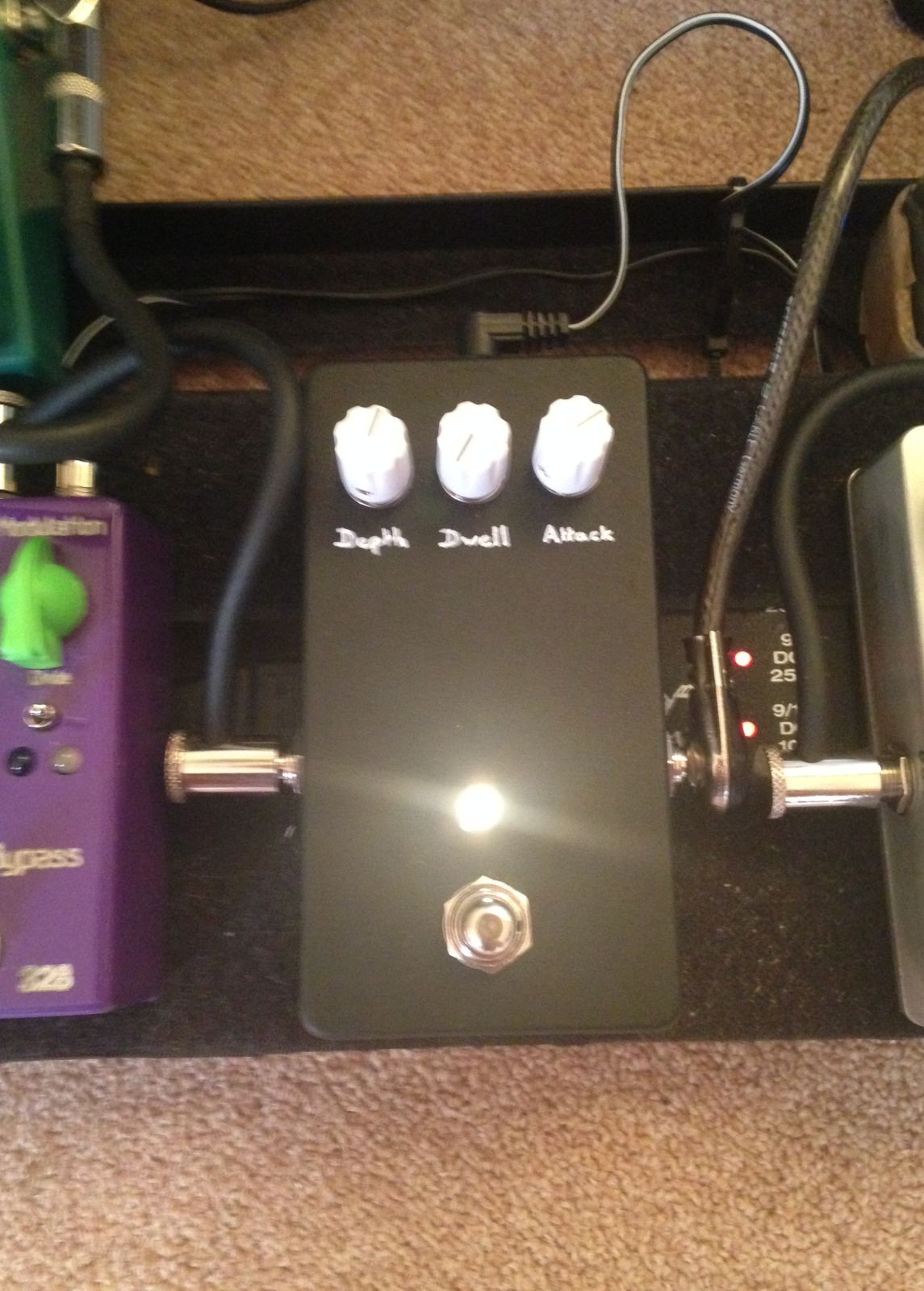

Je viens de finir un clone de la Ghost Echo de chez EQD. J'ai commandé le pcb chez Fuzzdog pedal parts, et le relay bypass chez 1776effects.
