Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
PiPiRoSe
Boba7 a écrit :

Et j'ai relié la masse au jack de sortie car le boîtier étant peint, il y a pas mal de peinture à l'intérieur aussi… (j'ai acheté le boîtier déjà peint)


c'est bien dommage de négliger cette partie , je met ma main a couper que tu as déjà ton contact .
sinon ta bien travaillé .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Malgré la peinture tu penses ?
PiPiRoSe
bien-sur quand tu vient serrer le contact se fait .
normalement on gratte proprement pour avoir un bon contact .
enfin moi je fais comme ça
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
OK je regarderai ça ce soir ! Merci !
benoi31
Perso j'utilise des jacks isolés pour pas me prendre la tête avec ce genre de soucis
C'est peu plus gros par contre, donc faut pas que ce soit trop serré niveau place non plus.
MonsieurMalabar
Je me suis décidé à mettre une déco sur un atténuateur LPAD.



Je ne l'utilise plus mais je voulais qu'il soit terminé quand même.
Skelter : "Et dans 100 grammes de cacahuètes t'as autant voire plus de cacahuètes que dans 100g de viande."
PiPiRoSe
salut
c14 c'est pour l alim et c15 sert a baisser la résistance série de c14 si tu met un bon condo en c14 tu peux même oublier de mettre c15 c'est juste pour améliorer.
en protection tu as d5 .
@+++
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
F6HQZ
  • F6HQZ
  • Special Total utilisateur
Bonjour,

Simple : selon la technologie, un condensateur offre la capacité affichée et une impédance minimum uniquement dans une "certaine bande passante" (uniquement certaines fréquences).

Pour filtrer correctement, il faut donc plusieurs condensateurs de technologie différente en
parallèle.

En plus du filtrage, les grosses valeurs sont là pour stocker l'énergie entre deux alternances et la restituer en cas d'appel de courant (surtout pour les étages de puissance), mais ne conviennent pas toujours pour éliminer les harmoniques élevées du secteur ou les signaux parasites présents sur les lignes d'alimentation secteur (modems, adaptateurs CPL, radiocommunication, claquements liés à l'électricité statique, etc...), d'où les petites valeurs "non chimiques" en parallèle.

Dans tous les cas, ces condensateurs ne protègent pas des surtensions, c'est le job d'éventuelles protections supplémentaires.

Bonnes bidouilles !
oldamp
  • oldamp
  • Vintage Méga utilisateur
je dirais même plus ! on devrait toujours doubler les gros chimiques de filtrage par des petits "films plastiques" . c'est ce qui se fait en HiFi mais jamais en guitare... en tout cas avec des redresseurs silicium...
PiPiRoSe
oui je ne vois personne le faire
a par quelque modeur style mark cameron je n ai jamais vu ça en amplification guitare , même monter l ampli avec les gros scr mkp ça le fait bien je l ai déjà fais .
mais quand je monte un ampli pour moi je met bon chimique + découplage mkp (j'ai une chier de condo bien pour faire ça donc je m en prive pas )
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Mikka Grytviken
Quand l'alim est correctement étudiée avec un filtrage suffisant - pas plus de 2% d'oscillation - qui ne crée pas de pics de tension dans le Transformateur et que le transformateur n'entre pas non plus en saturation magnétique, l'alimentation est généralement silencieuse à condition que le chauffage des tubes soit lui aussi fait dans certaines règles, lesquelles n'imposent pas de redresser celui-ci, un bon équilibrage de celui-ci avec un bon layout et des fils bien tressés suffisent largement. La manière de gérer les mises à la masse du circuit fait aussi partie des bonnes règles à suivre pour un ampli silencieux. Tout ne tient pas uniquement au filtrage de l'alimentation.
F6HQZ
  • F6HQZ
  • Special Total utilisateur
Tout à fait. Le schéma et sa mise en œuvre (choix, implantation des composants et câblage) sont déterminants. Il n'y a pas de magie.
benoi31
Citation:
En plus du filtrage, les grosses valeurs sont là pour stocker l'énergie entre deux alternances et la restituer en cas d'appel de courant (surtout pour les étages de puissance), mais ne conviennent pas toujours pour éliminer les harmoniques élevées du secteur ou les signaux parasites présents sur les lignes d'alimentation secteur (modems, adaptateurs CPL, radiocommunication, claquements liés à l'électricité statique, etc...), d'où les petites valeurs "non chimiques" en parallèle.


+1

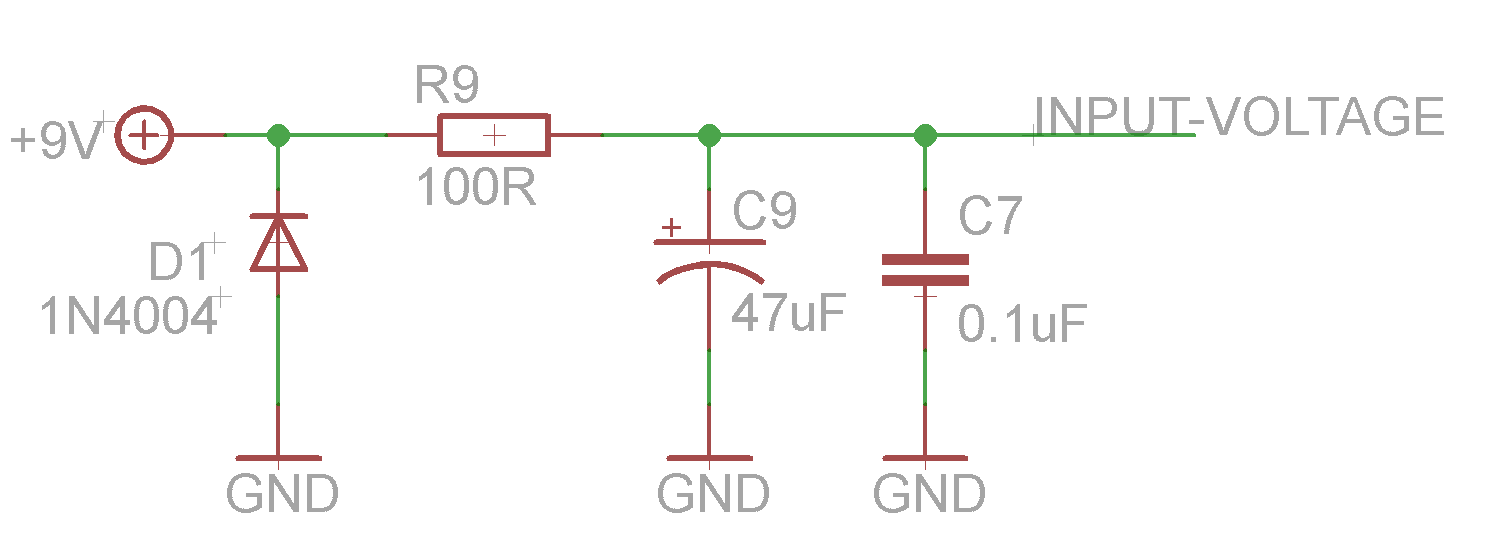

Perso, on l'observe quand même sur pas mal de schémas, de manière standard, j'ai souvent vu ce schéma dans beaucoup d'effets :

(sauf les trucs "ouintage" plus roots) (sachant que le gros chimique peut être remplacé par du 100 uF ou autre)
F6HQZ
  • F6HQZ
  • Special Total utilisateur
Et en plus, puisqu'il s'agit essentiellement de pédales ici, donc de petit truc qui ne consomme pas, j'ai tendance à insérer une diode en série en sortie de redressement/filtrage avant un ultime petit condensateur qui se chargera des valeurs crêtes de la légère fluctuation résiduelle et lissera les petits bruits désagréables de certaines alimentations à découpage (reste de diverses oscillations par dessus la tension continue). Après cette dernière cellule de filtrage, plus un bruit à l'oreille, à l'oscilloscope ou à l'analyseur de spectre.

Il suffit, pour une faible tension et faible consommation, d'une 1N4007 ou équivalant, d'une capa chimique ou tantale de 2,2µF de tension de service nettement supérieure à la tension max de l'alim, avec en parallèle une autre capa de 100 nF non polarisée, une résistance série de quelques dizaines d'Ohms à 150 Ohms max, puis à nouveau un petit chimique de 2,2 µF et son compagnon de 100nF pour être quasi parfait !

J'alimente de cette façon la HT de mon préampli à lampes maison après le mutiplicateur de tension alimenté lui-même par une alim à découpage de PC portable 19V standard. Pas un bruit dans tout la chaine de 10 tubes, environ 120 dB de signal/bruit !
DukeOfPrune
F6HQZ a écrit :
J'alimente de cette façon la HT de mon préampli à lampes maison après le mutiplicateur de tension alimenté lui-même par une alim à découpage de PC portable 19V standard. Pas un bruit dans tout la chaine de 10 tubes, environ 120 dB de signal/bruit !


Intéressant tout ça. Moi qui me demandais comment recycler tous ces blocs secteur qui traînent à la maison. Certains sont à transfo, d'autres sont des alim à découpage, donc plus compacts mais aussi plus bruyants en HF.

Tu n'aurais pas à dispo le schéma détaillant ton multiplicateur et ta chaîne de filtrage ? A partir des 19 V, tu obtiens quelle tension au bout du compte ?
