pas de chance ! ici aussi on voit le bord des stickers

pour Sir Hilary, je n'ai pas tout suivi mais l'utilisation de la Vpump de TT me semble une très bonne solution. ensuite, derrière, si tu mets des condos et des résistances de filtrage, n'oublie pas que la conversion 12/220 se fait par oscillateur haute fréquence ! donc des condos de quelques centaines de ==nanofarad== suffisent, pas de gros µF ! ! ! une sortie "cathode follwer" à FET est la meilleure solution aussi. tu peux mettre des cables longs derrière sans problème. je le fais souvent pour créer une sortie "ligne" sur des amplis à lampes.

en entrée, si le courant vient d'une bonne alim 12 Vdc, pas besoin de 78xx LMxx ou autre régulateur qui ne serviront qu'à dissiper de la chaleur... mùoins il y a de circuits et de composants mieux ça marche.

il faut toujours utiliser un jack d'entrée DC 12 V isolé. comme ça tu as l’entière maitrise de ce qui se met à la masse. le meilleur point pour connecter les masses du circuit au boitier reste le jack d'entrée audio (guitare), qui est aussi (normalement) le jack à coupure pour le "plus" du 12V (on off). sauf que dans ton cas, les courants seront relativement forts (chauffage tubes + préamp). il faut de bons connecteurs qui supporteront ce courant.

salut les gars,
pour parler un peu de ce délire de fabrication de pédales d'effet, en ce qui me concerne je suis plutôt satisfait du résultat ! me laissant aller dans ce délire et au vue du prix faible des composants j'ai à ce jour fais 6 pédales ! j'ai trouvé les pcb de 3 d'entre elles et ça c'était plutôt cool…

La première est la box of rock de ZVeix !
(elle ne marche toujours pas ! après une trentaine d'heure et voir plus passé dessus je galère comme un fou… mais c'est pas grave, je reviens dessus de temps en temps et compte bien trouvé ple pourquoi et compte également sur vous pour m'aider !)
https://imageshack.com/a/Ye3z/1

La deuxième est le CE2 chorus Boss !
Résultat top !!! exactement ce que je voulais, et pas de problème avec les MN 3101 et 3700 de chez op électronique à 3,5 € ! j'ai eu cette pédale il y a 30 ans et je m'en suis séparé très vite pour partir sur des pédales yamaha et autres merdes dont je ne me rappelle même plus les marques… enfin je ne regrette en rien ce montage !!
https://imageshack.com/a/NX3z/1

La troisième est le custom compresseur
Super pédale !!! là c'était facile c'est un kit de techniguitare je crois ! très bonne qualité de compression !
https://imageshack.com/a/ie3z/1

La quatrième est un clean booster mosfet !
Malheureusement je ne l'ai pas pris en photo ! Alors là cet effet est super canon !!! boost le haut médium du son de la gratte !!! très fin et très propre !! Kit de chez Op electronic !

La cinquième est encore un boost ! Hard On Boost Zveix !
rien à dire !! pour la grosse disto c'est indispensable ! beaucoup moins fin que le précédent, mais ça le fait !
https://imageshack.com/a/Ie3z/1

La sixième est le clone de la DS-1 Distorsion Boss
SUPER RESULTAT !!! je suis super fan du son de cette disto !!! Du son à la van halen, ou autre hardrocker, cette pédale est super !!!! Vraiment très content du résultat !
https://imageshack.com/a/XX3z/1

Alors oui cette expérience était bonne ! la première pédale me pose problème alors qu'elle à fonctionné avant sa mise en boitier ! les deux inters me déstabilise et du coup je ne suis pas sûr de mon câblage ! Rappelons que je suis autodidacte débutant ---- et que même si je commence à comprendre des trucs, genre la fonction de chaque composant bah… j'ai de grosse lacunes !
Au cas ou je laisse le lien de ce fameux câblage, si quelqu'un pouvait me dire si oui ou non il fonctionne cela m'aiderai beaucoup pour le réparation… ça me donnerait au moins une direction à prendre…

https://imageshack.com/a/DCaz/1

Voilà à plus…
Franck

merci j'ai finalement réussi à m'en sortir avec ces histoires de masse!

J'ai un 2eme projet : j'aimerais me faire une pédale compacte qui simulerait un peu le comportement d'un étage de puissance à lampe push-pull. Un truc pour un peu adoucir et ajouter un peu de compression au preampli avant d'attaquer une simu de hp. En gros un peu comme peu le faire le torpedo cab. Mais pour le moment je sèche un peu sur le circuit!

Pour en revenir à ma question sur les sondes audio, j'ai trouvé ça :



Et aussi ça :

http://billmaudio.com/wp/?page_id=1254

Je vais me faire ça cette semaine je pense, par contre mon problème c'est que sur ma vero je ne sais pas vraiment ou je suis censé avoir du son et ou je ne suis pas censé en avoir.

[quote="djf"]salut les gars,
pour parler un peu de ce délire de fabrication de pédales d'effet, en ce qui me concerne je suis plutôt satisfait du résultat ! me laissant aller dans ce délire et au vue du prix faible des composants j'ai à ce jour fais 6 pédales ! j'ai trouvé les pcb de 3 d'entre elles et ça c'était plutôt cool…


salut,
ça y est j'ai trouvé… en fait je ne sais même pas comment elle pu fonctionner une fois !
j'avais deux erreurs… un condo à une mauvaise valeur, et le potard de volume qui n'était pas le bon ! Le condo est mon entière responsabilité, mais le potard c'est de la faute à Tayda electronic qui à un moment dans leur liste de composant concernant la BOR mettent le potard volume à la même valeur que celui du tone ! à oui j'avais aussi omis de mettre la masse au dessus du sho input !

Bon en tout cas merci d'avoir participé à mes mésaventure de débutant ! tu m'as donné le goût d'assembler ces pédales et j'en ai fait déjà six et je ne vais pas m'arrêter là… je vais faire prochainement une disto MRXR III et le compressur diamante plus !
Pour info j'ai fait la Boss DS-1 (disto de grande folie) J'adore !

Y'a des trucs sympas qui circulent ici !
Ravi de voir que d'autres guitaristes ont choppé le virus !

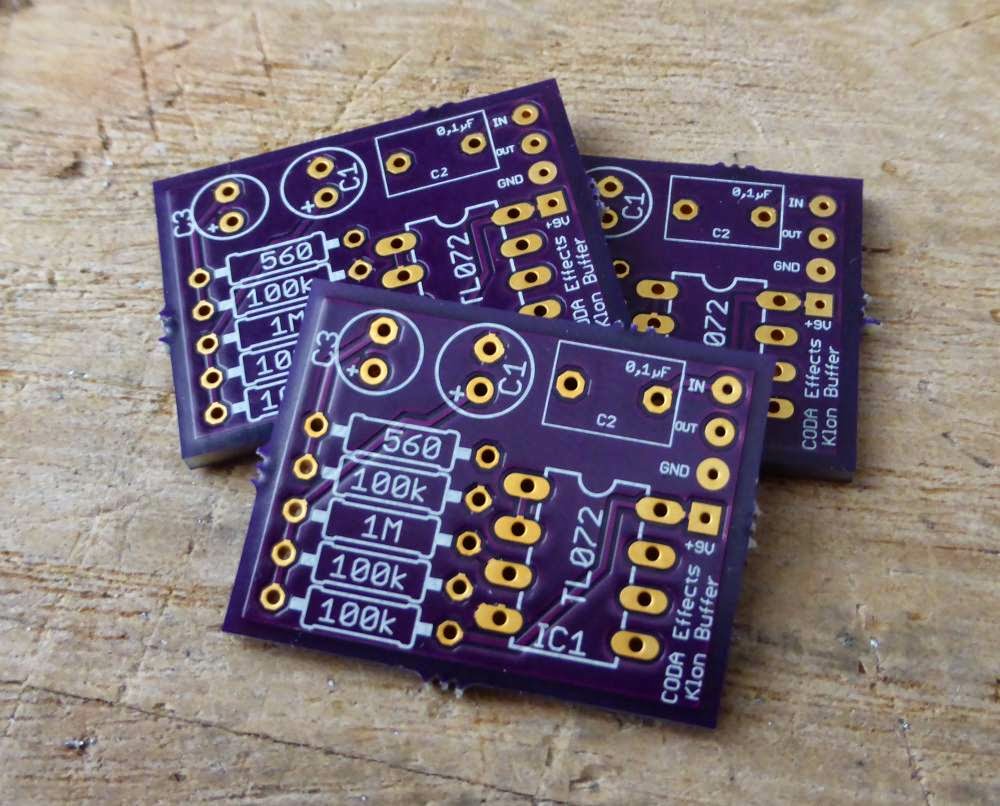

De mon coté, j'ai réalisé mon premier circuit imprimé, un buffer de klon à placer en début de chaine. J'ai tout fait sur Eagle, c'est vraiment cool d'avoir le résultat concret de ce qu'on a conçu !



Mon layout est simple et compact, avec un peu de patience et de précision, il y a peut être moyen que ça rentre dans une boite type LB... A tester !

D'ailleurs, j'en ai 3 (quantité minimum pour commande), mais je vais m'en faire un, et si ça marche, je lâcherai surement les autres PCB (pas besoin de 3 buffers ) donc si jamais ça intéresse quelqu'un, je peux en donner 2 sur paris ou vous l'envoyer contre 1 euro symbolique. J'ai bientôt fini d'en assembler un (me manque juste le TL072), je vous dit si le circuit fonctionne !

Sinon, je vais bientôt faire un petit article sur mon blog qui réunira les différentes erreurs communes que l'on fait tous, histoire d'aider à débugger !

Ça m'intéresse, si jamais t'en as un en rab. Ils sont super beaux ces circuits imprimés.

Et je suis également curieux de voir des photos du montage de ce buffer, si tu en as faites. En tout cas, j'aime beaucoup ton blog et la façon dont tu présentes les choses. J'étais déjà tombé dessus, là, je le mets dans mes favoris pour le suivre.

Voilà une photo du montage assemblé, manque plus que le circuit intégré !

Au fait benoi31
Ou as tu fais réaliser tes pcb ?

OshPark (d'où la couleur violette)
Tu payes à la surface, avec un prix bien faible, donc pour une petite série c'est idéal ! En plus, ils acceptent directement les fichiers eagle.
Par contre, c'est realtivement long, il faut compter 3 semaines / un mois avant de le recevoir chez soi ! Et il faut pas vouloir en faire beaucoup (mais bon, pour des particuliers comme nous, c'est idéal)

Bonsoir à tous,

Je voudrais me lancer dans la création de pedale d'effet, mais je sais pas ou trouver les schéma et ou acheter les composants. J'avoue que j'ai pas eu le courage de lire toutes les pages du topic.

J'aimerai faire une pedale de boost simple genre mrx mc401 et une pedal de chorus le top ce serait une qui ressemble a la black label mais je pense que c'est trop compliquer pour débuter.

Hello !
Très bonne idée de vouloir se lancer.

La mxr que tu mentionnes semble être un projet accessible pour un débutant.

Pour trouver un schéma, je te conseille la recherche google en rajoutant "guitar fx layouts" qui est LE site de référence. Tu y trouveras la schéma de ta pédale sur veroboard:
http://tagboardeffects.blogspo(...).html

Ici, tu as 2 versions, la normale, et une où tu peux passer le voltage à 18V. Je te conseille la première qui est plus simple.

N'oublie pas de regarder le guide qui t'explique comment réaliser le circuit à partir du schéma :
http://tagboardeffects.blogspo(...).html

A partir de là, tu peux commander les pièces. Le plus simple est de passer par :
musikding ( http://www.musikding.de/ )
ou banzai music ( http://www.banzaimusic.com/ )
(les 2 sont très biens)

Pour câbler ta pédale en true bypass, j'ai écrit un petit guide:
http://codaeffects-fr.blogspot(...).html

Prends le temps de te renseigner, tu verras c'est simple !

J'ai commencé à me faire une sonde audio en démontant un jack défectueux, mais je n'ai que des condensateur de trop faible valeur pour le finir, j'irais m'acheter ça demain.

Est ce quelqu'un à un lien qui explique comment suivre le signal sur une vero board?

Bonjour à tous,

Je souhaite me faire un petit boitier passif pour piloter un sequencer / sampler aux pieds (start/stop et up et down).
Il comportera 3 boutons switch momentanés au pied + une prise pour le cable de commande + le boitier costaud genre boitier de pédale d'effet.
Chez qui se fournir pour ne pas se faire massacrer au niveau des prix ?
Merci

Marc

Tayda et Musikding sont des fournisseurs assez populaires ici. J'ai commandé chez les deux et je n'ai rien à redire.

super, merci, je fonce voir !
