Rappel du dernier message de la page précédente :
Boba7
  • Boba7
  • Custom Total utilisateur
Guys, une petite question de relay si vous avez le temps...

J'ai commandé 2 boards de relay bypass chez 1776, pour lesquelles il faut un relay TQ2L 5v.
Chez Musikding (j'ai une commande à passer chez eux), ils ont un AZ850P1-5 qui semble correspondre.

Les deux sont en DPDT 2 form C, single coil latching, 5v...
J'ai bon ou il y a encore autre chose à checker ?

Pour les très motivés :
Datasheet TQ2
http://www.mouser.com/ds/2/315(...)3.pdf
Datasheet AZ850
http://www.azettler.com/pdfs/az850.pdf

Je sais que uk electronics a la TQ2L en stock mais ils n'ont pas la MN3005 que je prends chez musikding. Et Banzai vend la TQ2L... 2 fois plus cher...
Boba7
  • Boba7
  • Custom Total utilisateur
Ca vous est déjà arrivé une TC1044 qui grille ? Je viens de réparer une pédale dont la TC1044 avait grillé. Le gars m'a dit qu'il n'avait rien changé en terme d'alim, du coup ça me semble quand même un peu étonnant. En tout cas ça remarche donc c'est l'essentiel (et 1mn montre en main pour débugger, fiou, content que ça ait été si simple)
mifl
  • mifl
  • Custom Top utilisateur
Boba7 a écrit :
Ca vous est déjà arrivé une TC1044 qui grille ? Je viens de réparer une pédale dont la TC1044 avait grillé. Le gars m'a dit qu'il n'avait rien changé en terme d'alim, du coup ça me semble quand même un peu étonnant. En tout cas ça remarche donc c'est l'essentiel (et 1mn montre en main pour débugger, fiou, content que ça ait été si simple)


Sur quel type de montage ?
Boba7
  • Boba7
  • Custom Total utilisateur
Sur une fuzz face germanium, pour passer en -9v
muse
  • muse
  • Custom Méga utilisateur
hey,
je me permets de poser une question sur ce topic de spécialistes, si ça n'a pas sa place, dites le moi.

j'ai voulu tenter de modder ma metal zone (pour ce que ça vaut je risque pas grand chose). j'ai du trop chauffer au fer à souder, il semble que la couche superficielle a fondu à un endroit. impossible de ressouder dessus, l'étain n’adhère pas.

à votre avis c'est foutu ou il y a moyen de bidouiller ça?
PiPiRoSe
ta plusieurs solution ,gratter un peu la piste pour pouvoir souder dessus ou sinon venir souder sur le composant le plus proche et qui doit venir en contact .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Lao
  • Lao
  • Vintage Top utilisateur
  • #15336
  • Publié par
    Lao
    le 11 Fév 2017, 19:19
et si la piste est coupée il faut faire un petit pont avec un fil.
une photo?
Lobster Johnson
Bonjour à tous,

Suis en train de fabriquer plusieurs Fuzz et pour la prochaine, avec des vrais morceaux de germanium dedans, le schéma indique "positive ground". Le petit logo mentionnant "+ extérieur/- centre 9V DC" pour l’embout à utiliser est présent également.

Donc, si j'ai bien tout compris, pas besoin d'utiliser de câble inverseur. Il est juste nécessaire d'utiliser une alimentation séparée du reste pour ne pas avoir de buzz, c'est ça?

Est-ce qu'un bloc d’alimentation avec sorties séparées fait l'affaire? (Carl martin pro Power dans mon cas)
comas
  • comas
  • Custom Total utilisateur
Lobster Johnson a écrit :
Bonjour à tous,

Suis en train de fabriquer plusieurs Fuzz et pour la prochaine, avec des vrais morceaux de germanium dedans, le schéma indique "positive ground". Le petit logo mentionnant "+ extérieur/- centre 9V DC" pour l’embout à utiliser est présent également.

Donc, si j'ai bien tout compris, pas besoin d'utiliser de câble inverseur. Il est juste nécessaire d'utiliser une alimentation séparée du reste pour ne pas avoir de buzz, c'est ça?

Est-ce qu'un bloc d’alimentation avec sorties séparées fait l'affaire? (Carl martin pro Power dans mon cas)


A voir le schéma, mais si un module d'inversion de polarité est inclus dans le circuit, pas de questions à se poser

Sinon il faut bien isoler la pédale "inversée"
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
Lobster Johnson
Merci!

comas a écrit :

A voir le schéma, mais si un module d'inversion de polarité est inclus dans le circuit, pas de questions à se poser


Ok, mais c'est là que j’atteins mes limites de connaissances. Comment cela est 'il représenté sur un shéma?

Je pense partir sur cette base:

http://diy.musikding.de/wp-con(...)t.pdf
muse
  • muse
  • Custom Méga utilisateur
PiPiRoSe a écrit :
ta plusieurs solution ,gratter un peu la piste pour pouvoir souder dessus ou sinon venir souder sur le composant le plus proche et qui doit venir en contact .


c'est ce que j'ai fait, problème réglé, merci!
Visualdistortion

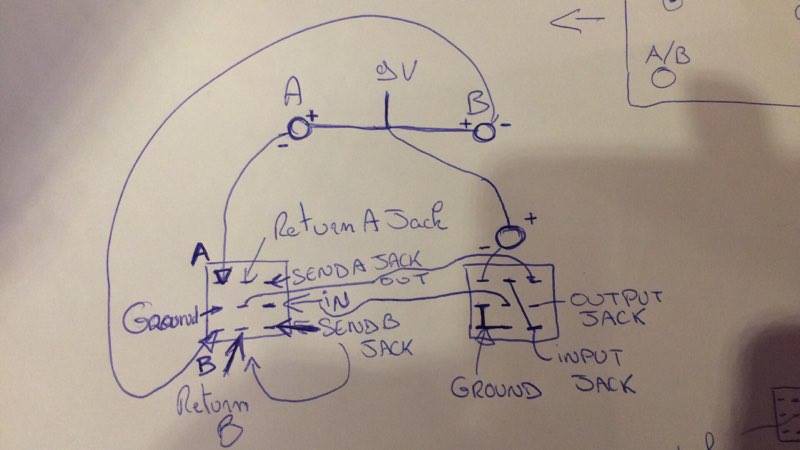

Hey les gens, je veux fabriquer un Looper A/B pour switcher entre 2 pédales et un switch pour avoir mon son clair normal. Que pensez-vous du schéma que j'ai fait? (J'ai pas mis les résistances des leds sur le schéma)

muse
  • muse
  • Custom Méga utilisateur
hey,
je me suis mis à tester des positions de tone bending sur ma metal zone. j'ai obtenu des résultats assez cools mais j'ai du faire toucher deux point qu'il fallait pas.
je ne peux plus allumer la pédale ou l'éteindre, j'ai un son faiblard avec la led légèrement allumée.

qu'est ce que j'aurais fait cramer? j'ai essayé de faire toucher les deux fils du switch, ça ne change rien. des pistes?
Boba7
  • Boba7
  • Custom Total utilisateur
muse > Difficile à dire comme ça... peut-être simplement une partie du système de switch qu'il y a sur les Boss, mais je t'avoue que je me suis jamais penché sur la question.


Rien à voir, mais vous avez déjà commandé sur farnell ? C'est possible pour des particuliers ? Des commentaires ?
Boba7
  • Boba7
  • Custom Total utilisateur
Guys, personne a une NE570n qui traîne par hasard ? Ou une commande à passer sur Banzai imminente ? (pas envie de payer 8€ de frais de port pour une puce à 4€ )

C'est pour un delay analo (clone de DM2 mais avec 550ms de temps et modulation), j'utilise une v571 là, ça marche super mais c'est moche, elle est en smd, j'ai dû lui mettre des pattes pour la poser sur une socket... j'aime pas ça... bon c'est pas grave hein mais bon...
maestun
Hello, je pose juste ma crotte ici pour vous prévenir: les PT2399 vendus chez Tayda sont clairement des contrefaçons. J'en ai utilisé dans diverses pédales, et obtenu beaucoup de bruit et d'artéfacts sur des delays longs.
Les puces vendues chez Musikding semblent originales en revanche, pas de souci avec !
Ci joint 2 photos, notez la différence au niveau du logo (originale en haut):

http://imgur.com/a/8d6mv
