Hello, je pose juste ma crotte ici pour vous prévenir: les PT2399 vendus chez Tayda sont clairement des contrefaçons. J'en ai utilisé dans diverses pédales, et obtenu beaucoup de bruit et d'artéfacts sur des delays longs.
Les puces vendues chez Musikding semblent originales en revanche, pas de souci avec !
Ci joint 2 photos, notez la différence au niveau du logo (originale en haut):

http://imgur.com/a/8d6mv
jack_vester
Idem pour moi, sur un lot "apascher" acheté sur Ebay... Bruit et merdouilles en puissance, et silence total avec ceux de Musikding... De plus, ceux de musikding arrivent avec une petite étiquette "selected".

J'ai eu d'autres soucis sur de composants dEbay, genre des Burr Brown OPA2134A qui n'en étaient pas... ça se voit clairement à la sérigraphie... Ca doit être des TL072 rebadgés...

Le pire que j'ai eu , ce sont des BC183L, toujours sur Ebay, qui en fait n'étaient.... rien du tout... Juste 3 pattes dans un bout de plastoque... pas de lien, pas de signal, rien, nada, wallou... Je me suis fait rembourser, et le vendeur n'a pas rechigné... Il a cependant continué à les vendre, j'ai prévenu Ebay, mais ils sont restés en vente un moment... Depuis, systématiquement, pour du composant "de luxe", c'est Musikding!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
Boba7
  • Boba7
  • Custom Total utilisateur
La théorie que j'ai lue je crois sur les forums madbean c'est que ce sont des "déchets" de princeton, des puces non conformes revendues à bas prix. Ca a du sens.

Après pour des delay très courts, on peut utiliser du tayda, genre pour des circuits type Ghost Echo où on l'utilise comme predelay pour la réverb. Ou bien pour des chorus. Mais pour du vrai delay, non, comme vous dites.

C'est fou les PT2399, les variations qu'il y a. Dans ma Dirtbaby avec tap tempo, il n'y a qu'une seule puce (sur une quinzaine que j'ai, Tayda, Musikding, Banzai, Uk-electronics confondues) qui marche bien et qui supporte la modulation et le tap tempo en pin 6. Les autres, soit elles ne marchent pas, soit elles sont bruyantes, soit pas synchro avec le tap tempo etc.
Visualdistortion
et moi qui viens de recevoir ma commande pour ma ghost echo avec une bonne partie des composants tayda, et je viens de faire celle de Banzai pour le brick... si j'avais su, j'aurais pris un PT2399.
Boba7
  • Boba7
  • Custom Total utilisateur
Je pense que pour une Ghost Echo ça ira vu que ça reste un temps de delay assez court. Dans mes souvenirs sur ma Moodring (circuit similaire à la Ghost Echo) j'ai une PT2399 de chez Tayda.
geogeo68
J'avais monté la Ghost Écho avec un PT2399 de chez Tayda ; aucun problème

Par contre j'ai pas trop aimé cette reverb
Trop longue à mon goût (peut-être à cause du long brick)
Du coup je suis revenu sur une Rub A Dub simple

Sinon je viens de monter un chorus Little Angel toujours avec un PT2399 de chez Tayda : nickel également !!
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Lobster Johnson
Encore une question d'éternel débutant:

Quel switch à deux positions choisir si je souhaite installer deux composants de valeurs différentes et passer de l'un à l'autre?

...et comment le câbler svp?

Merci d'avance!
grosson
Tes deux composants peuvent-ils garder un pôle en commun ? Ou non ?
Y a pas d'figurants, ici !
Rien qu'des vedettes !
Lobster Johnson
grosson a écrit :
Tes deux composants peuvent-ils garder un pôle en commun ? Ou non ?


Hum... les deux "partent" du même endroit et "arrivent" au même endroit donc, je suppose que la réponse est oui.

Concrètement, sur mon circuit, je souhaite pouvoir switcher d'un condo de 22nf à 100nf à un endroit précis.

C’est très cool de ta part de répondre, merci! Est-ce que ces précisions suffisent?
grosson

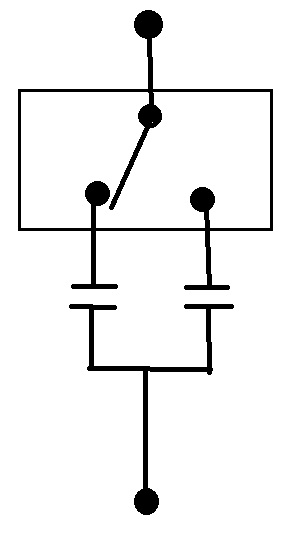

Un truc comme ça
https://www.musikding.de/Toggl(...)-SPDT
Pour une fois que c'est à mon niveau c'est un plaisir d'aider
C'est clair pour toi ?

Euh, il y aura sans doute un "poc" au changement...
Y a pas d'figurants, ici !
Rien qu'des vedettes !
Lobster Johnson
C'est parfait! Merci beaucoup!

Donc, on suit le shéma et le "in" est au milieu, on soude l'entrée des deux composants aux autres extrémités et les deux sorties ensemble sur le pcb.

C'est bien ça?
grosson
Yes !
Y a pas d'figurants, ici !
Rien qu'des vedettes !
geogeo68
À moins de dire une bêtise mais je pense plutôt que tu devrais utiliser un DPDT 2 positions :
https://www.musikding.de/Toggl(...)-DPDT

Tu tires deux fils à la place de ton condensateur sur le pcb ensuite tu soudes les deux fils sur les deux pattes centrales du switch et à chaque extrémités (pôles) du switch tu soudes tes deux capas.
