Rappel du dernier message de la page précédente :
PiPiRoSe
quoi toi aussi ca t arrive
bon le petit Boba7 est prié de se présenter au rayon: fabriquer sa pédale
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Ah ah

Le Ruetz mod altère la fréquence de distorsion, le gain, pour passer de la disto typique de la RAT à une disto plus douce, plus overdrive. On joue uniquement sur les filtres liés à la boucle de feedback de la LM308n.

Le feedback mod, c'est, je pense (je l'ai jamais fait) tout simplement réinjecter l'output dans l'input, pour faire du larsen. J'imagine qu'un switch et un simple potard de 1M entre input et output suffit, après faudrait tester différents points d'entrée et de sortie, je sais pas exactement.
Yes c'est exactement ça que je cherche à faire
Bon en théorie ça à l'air simple, mais impossible de trouver un schéma...
Boba7
  • Boba7
  • Custom Total utilisateur
Essaye deja un potard de 1M entre input et output du circuit, pour voir.
(Patte 2 vers l'input, patte 3 vers l'output)
Sinon essaie d'autres points d'entrée, sortie, expérimente !
PiPiRoSe
ben Boba7 ce que tu décri me semble assez bien correspondre a ce que je vois sur le plan pourtant
je suis largué

c'est quoi la version de Ruetz mod autre que ça ?
ça m intrigue du coup

sinon a mon avis c'est un bon ajout de mettre un potar de 1k a la place de la résistance ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Le Ruetz mod c'est ajouter un potard de 1k entre le 47r et le 2u2 en parallèle au 560r et 4u7 (feedback loop)


L'option "larsen" ce serait je pense de faire unz boucle pour remettre l'output dans l'input et faire du feedback !

Je sais pas si je pourrai être plus clair ahah !
PiPiRoSe
bon j ai capter le Ruetz mod
ya plus qua trouver ce fameux larsen
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
7ender06
Hello,

Des gens ont déjà tenté de commander sur ce site
http://guitar-electronics.eu/

Je suis en train de me tâter pour le kit d'Univibe. Je ne me sens pas de faire sur stripboard, c'est trop ch!ant.

Ils ont beaucoup de kits différents, boitiers pré-percés/pré-décorés... Ça a l'air assez cool!
Si c'est trop fort, c'est que t'es trop con.
jack_vester
Une fois, je leur ai envoyé un mail pour savoir si ils livraient hors pologne...
Pas eu de réponse...
Je ne sais pas si les infos sur les implantations des différents composants sont fournies non plus...
Mais en sachant que ils ne m'ont pas répondus à mon premier mail, alors que j'étais prêt à payer, j'ai pas osé commander, pensant qu'ils me répondraient encore moins une fois que j'aurais payé...
En effet, pas mal de PCB, avec presque tous les grands classiques! Il y a même le SLO100!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
ColDay
  • ColDay
  • Vintage Top utilisateur
Hello !

Je viens de recevoir un préamp fredamp 2 canaux (800x2), malheureusement dépourvu de la prise remote pour pouvoir piloter le changement de canaux et l'activation de la pédale via un switcher.

J'ai contacté Fred et il m'a dit que c'était possible de l'ajouter à postériori, c'est même assez simple pour le changement de canaux (ce qui m'intéresse) puisque le relay est déjà présent, il n'y aurait que la prise jack à câbler.
Mais comme je connais pas trop les relays, est-ce que quelqu'un pourrait m'aider à identifier le relay en question, et m'indiquer comment le brancher à une fiche jack pour que je puisse commuter les canaux ?

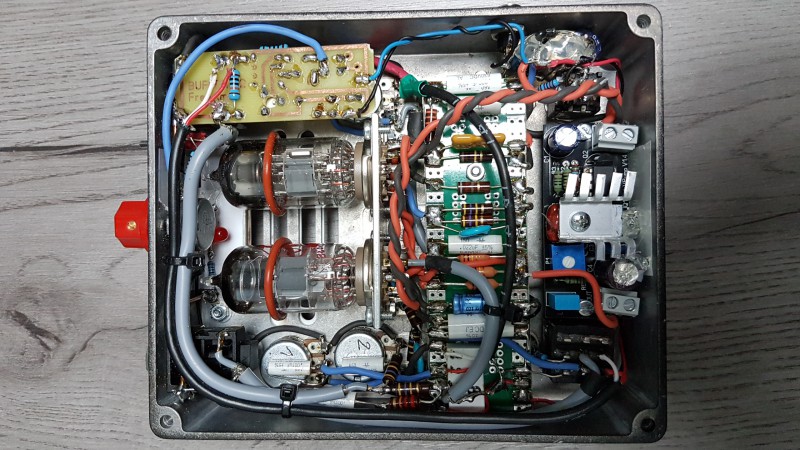

Voici une photo de l'intérieur, le footswitch de changement de canal est en haut à droite sur la photo :



(pour info je piloterai le changement de canal avec un Boss ES-5)
PiPiRoSe
cool de voir qu il utilise la smps de chez tube town ,je l avait repéré celle la et donc ça doit bien marcher pour les pédales a tubes ^^
ça tombe bien c'est mon choix en truc tout fait

content de ta pédale ?
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
ColDay
  • ColDay
  • Vintage Top utilisateur
Après un bref essai dans la boucle de ma hiwatt t20, ça a l'air de très bien sonner oui. À confirmer à volume de groupe

Une suggestion pour le branchement du jack remote? (J'espérais bien ton aide à vrai dire )
PiPiRoSe
ben fred vas sans doute mieux t informé que moi sur son matos mais ça doit être faisable .
envoie lui un mail non ?
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
maestun
ColDay a écrit :
Hello !

Je viens de recevoir un préamp fredamp 2 canaux (800x2), malheureusement dépourvu de la prise remote pour pouvoir piloter le changement de canaux et l'activation de la pédale via un switcher.

J'ai contacté Fred et il m'a dit que c'était possible de l'ajouter à postériori, c'est même assez simple pour le changement de canaux (ce qui m'intéresse) puisque le relay est déjà présent, il n'y aurait que la prise jack à câbler.
Mais comme je connais pas trop les relays, est-ce que quelqu'un pourrait m'aider à identifier le relay en question, et m'indiquer comment le brancher à une fiche jack pour que je puisse commuter les canaux ?

Voici une photo de l'intérieur, le footswitch de changement de canal est en haut à droite sur la photo :



(pour info je piloterai le changement de canal avec un Boss ES-5)

Hello, je pense pouvoir t'aider, envoie-moi un MP
Boba7
  • Boba7
  • Custom Total utilisateur
Guys, une petite question de relay si vous avez le temps...

J'ai commandé 2 boards de relay bypass chez 1776, pour lesquelles il faut un relay TQ2L 5v.
Chez Musikding (j'ai une commande à passer chez eux), ils ont un AZ850P1-5 qui semble correspondre.

Les deux sont en DPDT 2 form C, single coil latching, 5v...
J'ai bon ou il y a encore autre chose à checker ?

Pour les très motivés :
Datasheet TQ2
http://www.mouser.com/ds/2/315(...)3.pdf
Datasheet AZ850
http://www.azettler.com/pdfs/az850.pdf

Je sais que uk electronics a la TQ2L en stock mais ils n'ont pas la MN3005 que je prends chez musikding. Et Banzai vend la TQ2L... 2 fois plus cher...
