Rappel du dernier message de la page précédente :
grosson
Avec 2 footswitchs alors, non ?
Y a pas d'figurants, ici !
Rien qu'des vedettes !
geogeo68
Oui Choco, Denis a raison c'est souvent des erreurs toutes bêtes

L'avantage des kits c'est que tous les composants sont inclus mais tu peux aussi te retrouver avec des bugs à cause d'un composant défectueux ou de mauvaises soudures

Allez courage

Édit :

Je ne veux pas dire de conneries mais
As tu essayé de brancher ta led ?
Les plocs a l'enclenchement sont souvent dû aux led
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
geogeo68 a écrit :

Je ne veux pas dire de conneries mais
As tu essayé de brancher ta led ?
Les plocs a l'enclenchement sont souvent dû aux led


Non je l'ai laissée en l'air pour l'instant... en général je la soude en dernier, car c'est le seul élément qui empêche de sortir tout le montage de la box


EDIT: Ah ben non je confonds avec une autre pédale... sur ma Big Muff j'ai bien mis la LED. Je vais faire un test en la mettant en l'air
jack_vester
Sinon, essaye à l'ancienne:
Tu colles des 1M entre différents points stratégique de la pédale, et la masse jusqu'à ce qu'il y ait plus de plocs, puis tu les enlèves une par une jusqu'à ce que le ploc revienne!
Comment ça, c'est une technique de bourrin?? meuh non...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
F6HQZ
  • F6HQZ
  • Special Total utilisateur
presque ça... il faut équilibrer les tensions de part et d'autre de deux points. Donc, ça peut-être la masse, mais aussi le positif de l'alimentation ou l'autre côté d'un condensateur ou d'un switch...
ColDay
  • ColDay
  • Vintage Top utilisateur
grosson a écrit :
Avec 2 footswitchs alors, non ?


Oui, 2 footswitches mono ça marche aussi.
Pour moi ça change rien car je ne piloterai pas depuis un footswitch, mais via les sorties RELAY de mon pedalier glab.
chocopunx
Bon super, j'ai juste essayé de mettre une 1M entre input et ground, pas de mieux, j'enlève... plus rien qui marche Juste un sifflement aigu
Voilà aussi le genre de trucs qui me chiffonnent dans le DIY

grrrrr


Edit:
Ah ben si ça remarche... Fait chier c'est un faux contact mais je ne sais pas d'où ça vient... bonjour la fiabilité en action.
Bon je refais les soudures douteuses et je referme, elle gardera ses plocs !

Edit 2:
Bon je vais la rebaptiser la Big Fucking Muff parce qu'elle m'a fait chier
C'est vraiment pas propre je ne suis pas content de moi, par contre je vais adopter cette façon de positionner les fils : tout part vers le bas, passe en dessous, même ce qui doit aller en haut. Ca permet de pouvoir facilement relever le veroboard et d'avoir accès aux potards et soudures
chocopunx
C'est re-moi

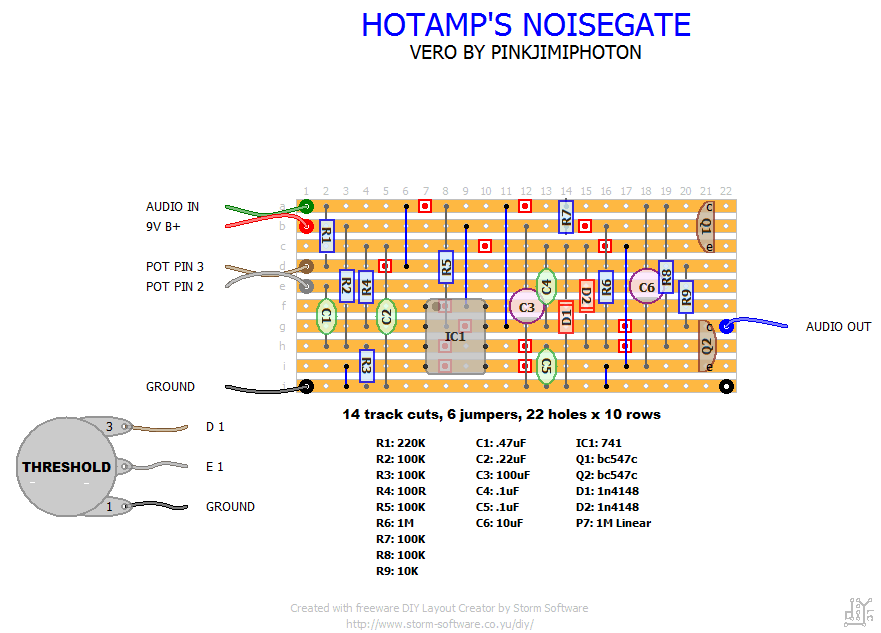

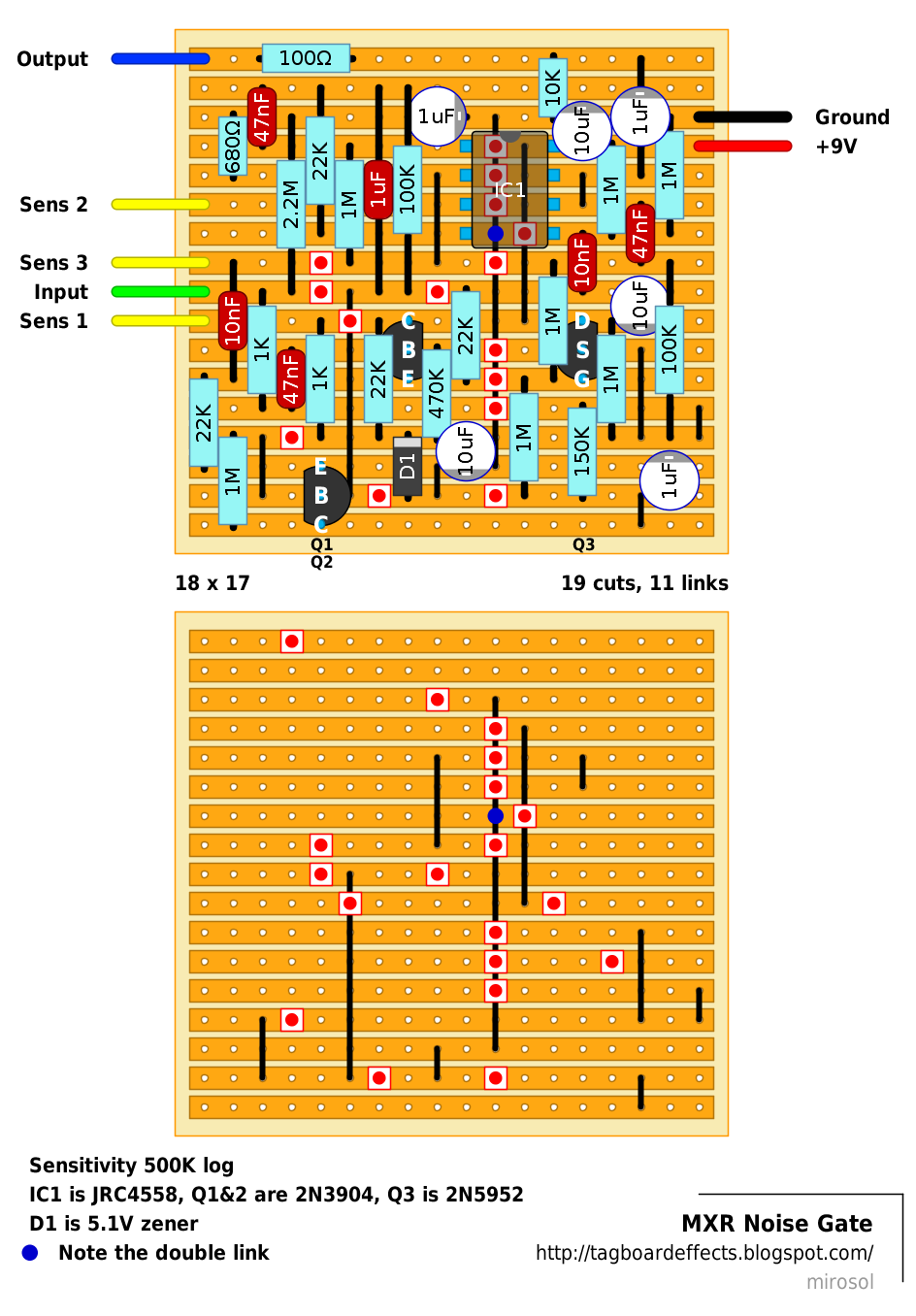

Je veux me faire un petit Noise Gate ultra simple d'utilisation, façon MXR Noise Clamp avec 1 seul potard, lequel de ces 2 me conseilleriez vous? Déjà essayé? :
Le 1er semble plus simple de conception, je sais pas ce que ça vaut



PiPiRoSe
chocopunx si tu nest pas trop alaise avec le diy simplifie toi la vie (quand c'est possible) ya beaucoup de kit pas chere (j aime bien musikding mais y en a plein) tu auras beaucoup moins de soucis a mon avis ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
y a même des pédales (correctes en plus ! ) pas chères toutes faites ! Joyo
chocopunx
oldamp a écrit :
y a même des pédales (correctes en plus ! ) pas chères toutes faites ! Joyo


Tu n'es pas le bienvenu sur ce topic
Prends la sortie

oldamp
  • oldamp
  • Vintage Méga utilisateur
ceci dit, j'en ai fait quelques unes, voire pas mal mais relativement simples. mes plus compliquées : des klon et des trivibes avec ce foutu 7660s, mais ça m'est passé... trop de perte de temps pour des petits trucs qui ne valent pas très chers... donc ok
oldamp
  • oldamp
  • Vintage Méga utilisateur
oui, je vois ça ! mais il me semble qu'il n'existait pas à l'époque... juste le max1044 qui accepte moins de tension. à l'occasion je me referais bien une klone ! le pcb de aion semble bien. les trois que j'avais faites, mêmes composants, aucune ne sonnait pareil... j'ai tout un stock de diodes GE diverses et variées des années 60/70 et j'avais commencé à tracer des courbes de seuil de tension...
grosson
Déjà de retour ?



Bienvenue !
Y a pas d'figurants, ici !
Rien qu'des vedettes !
