  skikdi53 le 22 Fév 2018, 10:41

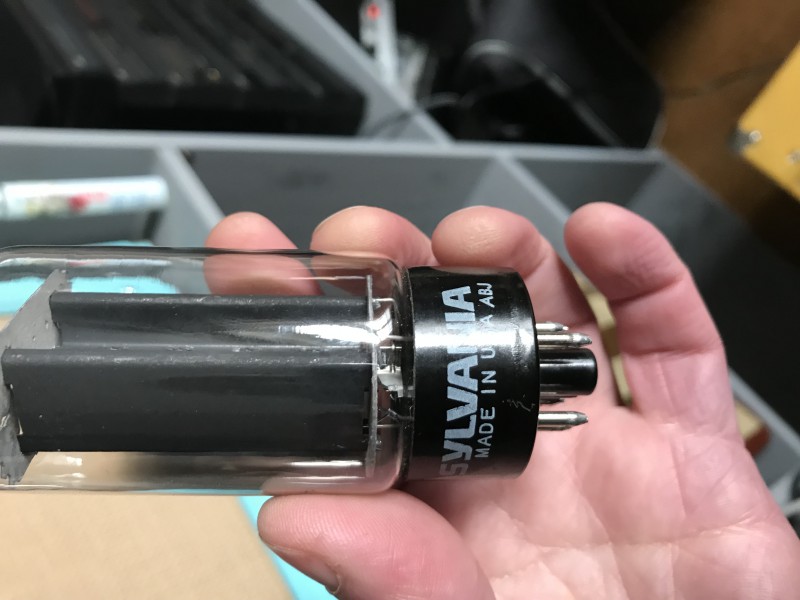

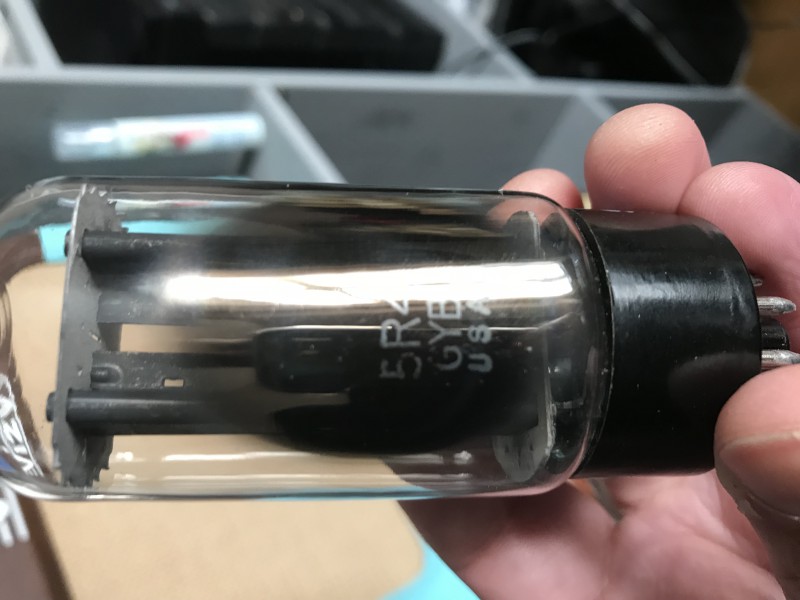

Rectifieuse

Rectifieuse

Je l'ai prise en photo.
J'ai essayé hier avec la 335, en ayant remis le g12, c'est totalement diffèrent au niveau son par rapport a la première vidéo avant modification.
Je ferais une vidéo cet après midi.

• oldamp
• Vintage Méga utilisateur

• #12406
• Publié par
  oldamp le 22 Fév 2018, 11:01

La 5R4 est plus puissance que la 5Y3, avec moins de chute de tension. A mçi-chemin entre une 5Y3 et une GZ34.

• ChopSauce
• Custom Top utilisateur

• #12407
• Publié par
  ChopSauce le 22 Fév 2018, 12:33

Merci pour l'info

oldamp a écrit :

A mi-chemin entre une 5Y3 et une GZ34 ...

Selon http://el34world.com/Forum/ind(...)455.0 , à mi-chemin entre 5Y3 et GZ34 c'est la 5U4 plutôt. Avec la 5R4 on n'aurait pas plus de tension aux anodes, et un peu moins de courant encore.

Le "blackfacing" se cacherait donc plutôt dans les valeurs de condensateurs - voire une polarisation fixe -

• slowhand73
• Vintage Méga utilisateur

• #12408
• Publié par
  slowhand73 le 22 Fév 2018, 13:52

B+ mesuré sur mon ancien Champ Silverface :
Sylvana 5Y3GT 390v
Sovtek 5Y3GT 425v
RCA 7517 (5U4 ?) 406v
Electron Tube 5AR4 435v

• oldamp
• Vintage Méga utilisateur

• #12409
• Publié par
  oldamp le 22 Fév 2018, 16:29

ChopSauce a écrit :

Merci pour l'info

oldamp a écrit :

A mi-chemin entre une 5Y3 et une GZ34 ...

Selon http://el34world.com/Forum/ind(...)455.0 , à mi-chemin entre 5Y3 et GZ34 c'est la 5U4 plutôt. Avec la 5R4 on n'aurait pas plus de tension aux anodes, et un peu moins de courant encore.

Le "blackfacing" se cacherait donc plutôt dans les valeurs de condensateurs - voire une polarisation fixe -

Non, 5Y3 drop de 60V à 125 mA et 5R4 drop de 63V à 250 mA, donc moins de la moitié à 125 mA. Il faut regarder les datasheets, pas des tableaux incomplets !

• oldamp
• Vintage Méga utilisateur

• #12410
• Publié par
  oldamp le 22 Fév 2018, 16:34

slowhand73 a écrit :

B+ mesuré sur mon ancien Champ Silverface :
Sylvana 5Y3GT 390v
Sovtek 5Y3GT 425v
RCA 7517 (5U4 ?) 406v
Electron Tube 5AR4 435v

La sovtek n'est pas une 5Y3GT... et 5AR4=GZ34. La 7517, pas trouvé... Et attention, les 5U4-5AS4 c'est 3A alors que les autres c'est 2A, le 5V risque de chauffer

• slowhand73
• Vintage Méga utilisateur

• #12411
• Publié par
  slowhand73 le 22 Fév 2018, 16:46

oldamp a écrit :

slowhand73 a écrit :

B+ mesuré sur mon ancien Champ Silverface :
Sylvana 5Y3GT 390v
Sovtek 5Y3GT 425v
RCA 7517 (5U4 ?) 406v
Electron Tube 5AR4 435v

La sovtek n'est pas une 5Y3GT... et 5AR4=GZ34. La 7517, pas trouvé... Et attention, les 5U4-5AS4 c'est 3A alors que les autres c'est 2A, le 5V risque de chauffer

Pour la Sovtek bien sur, mais c'est 5Y3 qu'il y a marqué dessus. Et ça se voit bien vue la différence de drop : 35v de plus qu'avec une vrai 5Y3GT, ça cogne.
La 5U4 / 7517 elle était dans l'ampli quand je l'ai acheté il me semble. Je ne sais pas si j'ai encore ce tube, mais je crois que c'était la seule inscription qu'il y avait dessus. J'ai simplement ressorti mes vieilles notes.

• shaggy
• Vintage Total utilisateur


• #12412
• Publié par
  shaggy le 22 Fév 2018, 16:59

slowhand73 a écrit :

oldamp a écrit :

slowhand73 a écrit :

B+ mesuré sur mon ancien Champ Silverface :
Sylvana 5Y3GT 390v
Sovtek 5Y3GT 425v
RCA 7517 (5U4 ?) 406v
Electron Tube 5AR4 435v

La sovtek n'est pas une 5Y3GT... et 5AR4=GZ34. La 7517, pas trouvé... Et attention, les 5U4-5AS4 c'est 3A alors que les autres c'est 2A, le 5V risque de chauffer

Pour la Sovtek bien sur, mais c'est 5Y3 qu'il y a marqué dessus. Et ça se voit bien vue la différence de drop : 35v de plus qu'avec une vrai 5Y3GT, ça cogne.

ouaip c'est un tube à chauffage indirect (contrairement à une 5Y3GT) et il a un voltage drop comparable à une GZ34/5AR4.
J'avais retrouvé le nom officiel (Russe) de ce tube mais plus moyen de mettre la main dessus...

Entretien et réparation d'amplis sur Bruxelles : https://www.facebook.com/KustOhmWorkshop

• slowhand73
• Vintage Méga utilisateur

• #12413
• Publié par
  slowhand73 le 22 Fév 2018, 17:33

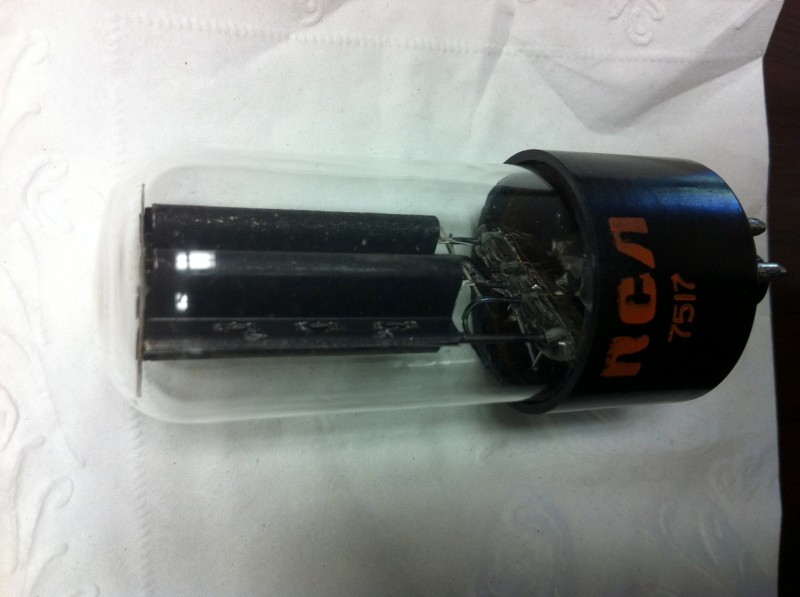

La RCA 7517, c'est exactement celle de cette discussion :
https://www.thegearpage.net/bo(...)3217/

RCA 7517 ??

[/img]

Et un commentaire disais :

Citation:

For anyone else finding this otherwise unmarked RCA 7517 rectifier, it's a 5U4. One step up from a 5Y3. It will work in a vibro champ but B+ voltages will be higher (out of spec).

• oldamp
• Vintage Méga utilisateur

• #12414
• Publié par
  oldamp le 22 Fév 2018, 17:39

Ah oui ! 7517 c'est un datecode ! Dans un Champ prévu pour du 5V 2A ça risque de faire chauffer le transfo prévu pour 5V 2A...
J'ai quelques 5U4 en stock, mais finalement je ne les utilises jamais... Mieux vaut mettre une GZ34 JJ !

• slowhand73
• Vintage Méga utilisateur

• #12415
• Publié par
  slowhand73 le 22 Fév 2018, 17:44

JJ fait une 5Y3S depuis quelques années n'est ce pas ?!

• themidnighter
• Vintage Total utilisateur

• #12416
• Publié par
  themidnighter le 22 Fév 2018, 18:55

oldamp a écrit :

slowhand73 a écrit :

B+ mesuré sur mon ancien Champ Silverface :
Sylvana 5Y3GT 390v
Sovtek 5Y3GT 425v
RCA 7517 (5U4 ?) 406v
Electron Tube 5AR4 435v

La sovtek n'est pas une 5Y3GT... et 5AR4=GZ34. La 7517, pas trouvé... Et attention, les 5U4-5AS4 c'est 3A alors que les autres c'est 2A, le 5V risque de chauffer

• Tduke
• Custom Méga utilisateur

• #12417
• Publié par
  Tduke le 22 Fév 2018, 20:45

pu--- c'est le topic des électriciens ici ou quoi

• shaggy
• Vintage Total utilisateur


• #12418
• Publié par
  shaggy le 22 Fév 2018, 21:25

Tduke a écrit :

pu--- c'est le topic des électriciens ici ou quoi

J'ai retrouvé le ref de la "Sovtek 5Y3GT" : c'est une 5Ц4М.
D'après Francis Ibre, c'est l'équivalent d'une 5Y3GB.

Voilà les specs pour les amateurs de Vodka :

Entretien et réparation d'amplis sur Bruxelles : https://www.facebook.com/KustOhmWorkshop

• skikdi53
• Custom Total utilisateur

• #12419
• Publié par
  skikdi53 le 22 Fév 2018, 22:02

J'ai refais une vidéo, difficile de retrouver les mêmes conditions
L'ampli tord beaucoup moins vite.

• skikdi53
• Custom Total utilisateur

• #12420
• Publié par
  skikdi53 le 22 Fév 2018, 22:02

Doublon.
