Club du Pré-ampli jmp1 marshall

• manulonch
• Vintage Méga utilisateur


• #915
• Publié par
  manulonch le 16 Août 2020, 09:35

Disons que les schémas du JMP1 sont clairs à lire, mais assez complexes.
Ceux du triax, comme toujours chez Mesa, sont un putain de bordel illisibles (et dessinés à la main)

https://www.facebook.com/ritualtubeworkshop

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

" Militer sur Backstage c'est comme être riche au Monopoly "

• Tele@Fender
• Vintage Top utilisateur

• #916
• Publié par
  Tele@Fender le 17 Août 2020, 10:15

bah les mesa, les schemas sont à l'avenant de l'intérieur des amplis, non ? bordéliques
/hs
c'est vrai que le jmp1 c'est complexe mais au moins, le schema est propre

• millezotla
• Custom Cool utilisateur

• #917
• Publié par
  millezotla le 02 Mar 2021, 21:03

Bonjour, est ce que quelqu'un sait ou je peut me procurer le capuchon noir du switch d'alimentation du JMP-1 ?
Ou même en impression 3D. Merci.

Millezotla, esclave des temps modernes.

• Tele@Fender
• Vintage Top utilisateur

• #918
• Publié par
  Tele@Fender le 03 Mar 2021, 13:29

Britishaudio.com à 20$ ça pique

1

• Tele@Fender
• Vintage Top utilisateur

• #919
• Publié par
  Tele@Fender le 04 Mar 2021, 12:05

y'a ce site qui fait du service aux JMP-1 avec des pages mises à jour en 2021 !
https://plasmamusic.com/marsha(...)rvice

bonus, il vend un kit précablé pour le bounce : https://plasmamusic.com/eclips(...)r-fix

1

• millezotla
• Custom Cool utilisateur

• #920
• Publié par
  millezotla le 04 Mar 2021, 12:34

Merci beaucoup pour l'info rapide !

Millezotla, esclave des temps modernes.

• 34nicolas34

• #921
• Publié par
  34nicolas34 le 21 Janv 2022, 16:00

Salut,

je cherche a changer le fusible de mon JMP1 qui a grillé et qui indique T80L 250v, je n'arrive pas a trouver... Savez vous ou je peux acheter ça? Et a quoi correspond la lettre L?

• manulonch
• Vintage Méga utilisateur


• #922
• Publié par
  manulonch le 21 Janv 2022, 17:07

Tu peux mettre un 100mA slow blow
d'origine c'est un 80, plus difficile à trouver.

S'il a grillé c'est qu'il y a peut-être un soucis au niveau de l'alim....

https://www.facebook.com/ritualtubeworkshop

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

" Militer sur Backstage c'est comme être riche au Monopoly "

• 34nicolas34

• #923
• Publié par
  34nicolas34 le 21 Janv 2022, 22:28

Merci Manu, effectivement on en trouve plus facilement en 100mA.

C'est possible que cela vienne de l'alim car j'avais des problèmes de baisse de volume depuis quelques mois. Peut être les lampes aussi pour le volume qui baisse, elle ne sont pas toute jeune.

• manulonch
• Vintage Méga utilisateur


• #924
• Publié par
  manulonch le 21 Janv 2022, 23:32

Si le transfo n'a jamais été remplacé il y a une potentialité que ce soit ça.

https://www.facebook.com/ritualtubeworkshop

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

" Militer sur Backstage c'est comme être riche au Monopoly "

• Tele@Fender
• Vintage Top utilisateur

• #925
• Publié par
  Tele@Fender le 23 Janv 2022, 15:12

en tout cas, il meurt souvent ce transfo, malheureusement (cf p 90)

• manulonch
• Vintage Méga utilisateur


• #926
• Publié par
  manulonch le 23 Janv 2022, 16:52

Non pas vraiment, il faut juste relativiser l'age de ces appareils.

https://www.facebook.com/ritualtubeworkshop

Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie

" Militer sur Backstage c'est comme être riche au Monopoly "

• 34nicolas34

• #927
• Publié par
  34nicolas34 le 25 Janv 2022, 13:12

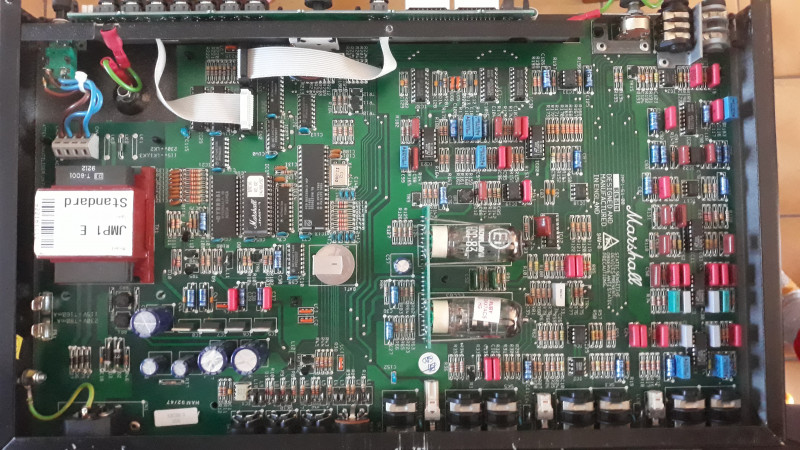

Je ne sais pas s'il est d'origine je l'ai depuis 2 ou 3 ans, voici une petite photo

jmp1

• d402
• Custom Méga utilisateur

• #928
• Publié par
  d402 le 25 Janv 2022, 14:10

https://plasmamusic.com/marsha(...)rvice

http://srsystemaudio.blogspot.fr/

• Tele@Fender
• Vintage Top utilisateur

• #929
• Publié par
  Tele@Fender le 27 Janv 2022, 11:20

34nicolas34 a écrit :

Je ne sais pas s'il est d'origine je l'ai depuis 2 ou 3 ans, voici une petite photo

jmp1

il est de quelle année ?
on dirait que le transfo est quasi neuf

• Tele@Fender
• Vintage Top utilisateur

• #930
• Publié par
  Tele@Fender le 27 Janv 2022, 11:26

d402 a écrit :

https://plasmamusic.com/marshall-jmp-1-service

il s'est vachement pris la tête alors que son hum est mécanique et que je l'ai résolu avec un tampon en caoutchouc entre le PCB et le capot
par contre, il a raison sur le pb de dissipation de chaleur du transfo, il est vite complètement brulant, y'a pas de ventilo et les seuls ouvertures de ventilation sont vers les lampes, il faudrait que le transfo aussi puisse évacuer sa chaleur...
