Transformation d'une Telecaster en ESQUIRE vintage

Rappel du dernier message de la page précédente :
peenduitre
J'ai attaqué le câblage.

J'ai repris un des schemas de chez Seymour Duncan pour ce faire. Il existe plusieurs possibilités de cabler une Esquire. J'ai retenu celle avec les 3 condos et la résistance.

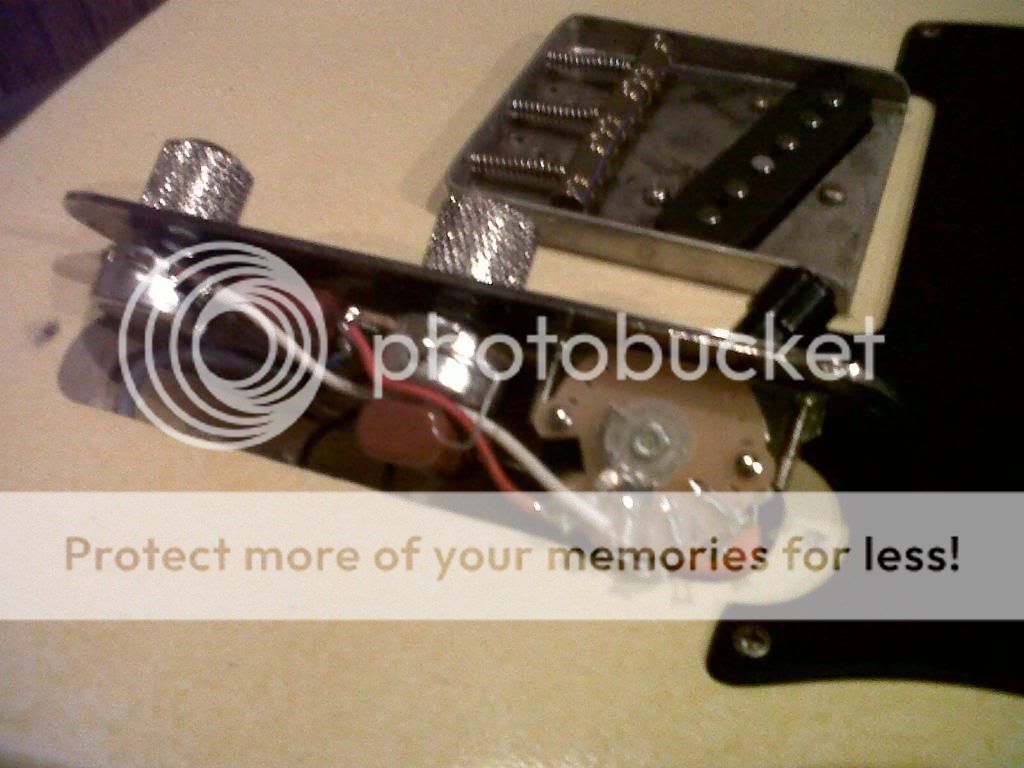

Voici le travail :

"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
peenduitre
Comme le manche est encore en cours de transformation, je n'ai pas pu faire un essai.

Mais j'ai quand même branché le jack sur l'ampli et fait le test avec un tournevis sur les aimants du micro.

Bon il n'y a aucun buzz, c'est déjà un bon début !!

A suivre....
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
The Trout
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
peenduitre
The Trout a écrit :
Si ça peut aider: http://www.dropbox.com/sh/1cb6(...)rw5eL


super !!
un grand merci

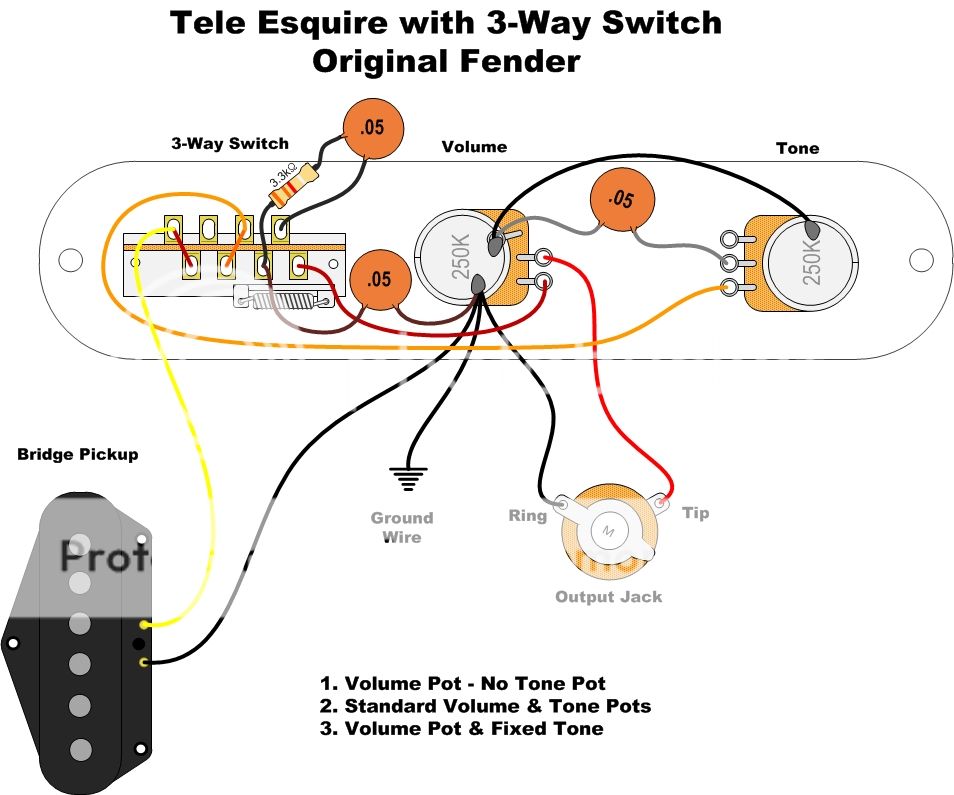

j'ai trouvé la config dont j'avais le schéma, il s'agit de la config originale FENDER :



Mais sur celui ci il y a des variantes :
- fil de masse au cul du le pot. tone (absent sur mon schéma)
- la résistance qui est en série avec le condo au niveau du sélecteur, ne sont pas dans le même ordre (R en premier sur le schéma FENDER)

Dès que j'ai du temps, je corrige le tire.

Encore merci !
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Maxcreed
Magnifique topic très instructif ! Super travail !

Tiens, quelqu'un connaît AGC Customs sur EBay .co.uk ?

Vendeur online qui vend des corps, manches, etc...

Ils m'ont l'air bien intéressants...
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
The Trout
peenduitre a écrit :
The Trout a écrit :
Si ça peut aider: http://www.dropbox.com/sh/1cb6(...)rw5eL


super !!
un grand merci

j'ai trouvé la config dont j'avais le schéma, il s'agit de la config originale FENDER :



Mais sur celui ci il y a des variantes :
- fil de masse au cul du le pot. tone (absent sur mon schéma)
- la résistance qui est en série avec le condo au niveau du sélecteur, ne sont pas dans le même ordre (R en premier sur le schéma FENDER)

Dès que j'ai du temps, je corrige le tire.

Encore merci !


Pas de quoi, j'ai chopé tous ces schémas il y a quelques temps et je les garde au chaud. J'ai aussi mille et une façon de câbler une telecaster au besoin.

La resistance et le condo en série, le sens n'a aucune importance. Tu peux aussi les mettre en parallèle plutôt qu'en série, je n'entends personnellement aucune différence mais c'est un truc qui se fait aussi régulièrement.
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
peenduitre
Je me rend compte que le sélecteur est à l'envers sur ma plaque...
(si je reprends le schéma ci-dessus, le ressort du switch est en haut au lieu d'être en bas)

À part l'ordre des positions qui est inversé, est ce que cela peut jouer ???
Sinon je le retourne, c'est pas la mer à boire.
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
peenduitre
J'ai reçu mes logos waterslide.
J'avais commandé plusieurs teintes, ne sachant pas me décider.

J'ai choisi une couleur "vintage" un peu orangé.
C'est le premier à gauche sur la photo.



(les autres decal ont déjà changé de propriétaire, désolé)
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
peenduitre
ça y est ça commence à prendre forme...

J'ai remonté la telecaster qui est terminée à 90%.
A ce jour me reste :
- le problème du câblage à résoudre (j'ai la solution, mais faudra le temps de sortir le fer à souder,
- le réglage du chevalet (action + intonation).

Je vous offre quelques photos. Des clichés pas top, comme d'hab, mais dès que j'ai récupéré un appareil potable je vous mitraille tout ça en HD...





"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Ça fait vraiment rêver comme projet !!!

J'vais peut poser une question conne mais ça sert à quoi un switch si il y'a qu'un seul micro

En tout cas Bravo un vrai Damido de la guitare avec les stocker en moins.
Le roseau plie, mais ne cède qu'en cas de pépins
travisbarker
Si je dis pas de bêtises, le sélecteur à trois positions permet d'avoir :
- une coupure d'aigus
- le contrôle du tone
- le bypass du tone
Rod hot
travisbarker a écrit :
Si je dis pas de bêtises, le sélecteur à trois positions permet d'avoir :
- une coupure d'aigus
- le contrôle du tone
- le bypass du tone


Il existe également un cablage qui permet de remplacer la position "coupure d'aigus" par un "cocked wha".... un peu comme si tu jouais en laissant ta wha allumée et fixe sur une position. Perso je trouve cette solution plus exploitable et originale que la "coupure d'aigus", trop "dark" pour moi.
Reviens moi encore une derniere fois, le temps d'un cunilungus et d'une gueule de bois..... HFT
peenduitre
Westplayer a écrit :
Ça fait vraiment rêver comme projet !!!

J'vais peut poser une question conne mais ça sert à quoi un switch si il y'a qu'un seul micro


Merci !
ça reste du biloutage accessible à tous,
rien à voir avec le super boulot des luthiers custom shop ou autres pro

Concernant le sélecteur, il existe mille et une façons de cabler une esquire.
En gros, ça peut couper le tone, ou bien passer sur une autre valeur de condo, ou bien ça squeezera le volume et le tone pour passer en direct micro>jack, ou bien effet wah fixe, etc. etc....

Voici le lien de the Trout : http://www.dropbox.com/sh/1cb6(...)rw5eL
Tu auras un aperçu des multiples possibilités d'un sélecteur sur une Esquire.
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
American_diary
J'aime bien, l'aspect general ( mais les photos sont pas super niveau netteté ) Mais faudra voir la touche avec quelques heures de jeu, pour atténuer l'effet poncage.

Bravo !
L'a peu prés Red Special ( guitar building Inside )
https://www.guitariste.com/for(...)38850
