Merci de ton retrour , des que j ai un moment je test ça , mais c est vrai que j ai tjrs eu un doute sur ce set WILKINSON ALNICO 5 acheté sur amazon dans les 50 euros , donc made in china ......comme j ai un set de 2 tone rider classic blues je me demande si je vais pas direct virer les WILKINSON et faire deux tone rider + le seymour pour voir . a+

Bonjour,

Alors voilà je vous expose mon projet, sachant que c'est la première fois que je m'attaque à l'électronique d'une gratte:

J'ai une strat classic vibe 50 de 2010, que je compte modifier avec seulement 1 tone et 1 volume, et mettre une SH4 (ou TB4) en bridge.

Du coup j'aimerais un volume evh low friction et un tone no load.

Le problème c'est que je ne sais pas si du 500k avec les micros manche/mid d'origine ca conviendrait. De plus je ne sais pas quel(s) condensateur(s) prendre, ni meme comment cabler tout ca...

Si vous aviez des infos pour m'aider ce serait sympa

Salut !
De base il te faut ce schéma (attention à utiliser les codes couleurs de la marque de micro que tu utilises)





Tu n'es pas obligé de choisir.
Tu peux utiliser deux potards de 500K avec un condo de 0,022µF comme sur le schéma, et rajouter deux résistances de 470K en parallèle sur les bornes du sélecteur qui accueillent les micros milieu et manche, comme ça ton potard de volume passe techniquement en 250K sur les positions en micro simple.
Donc tu soudes une patte de la résistance sur la borne du sélecteur où il y a le micro manche, et l'autre patte à la masse (le plus simple étant de le faire via la patte du sélecteur qui est à mettre à la masse elle aussi). Même opération avec le micro milieu.

Super, au top! Merci à toi

Et 500k sur mes micros simple, ca change beaucoup de choses?

Sinon en sélecteur 5 positions, 8 contacts, 24 contacts? Je ne me rend pas compte, mais je pense que sans split, 8 c'est suffisant ?

Ca va apporter davantage de brillance et de dureté dans le son. Après t'as toujours le Tone pour calmer tout ça.

Sinon, le SH/TB4 ne manque pas d'aigus , tu peux aussi rester avec des potards de 250K (les Fender HSS gardent généralement ces valeurs)



Un 5 positions classique avec ses 8 bornes (CRL, Oak Grigsby) fait l'affaire , et c'est ce qui est sur le schéma donc pas de soucis pour utiliser le split.

Merci à toi pour ces précisions

bonjour à tous,

une question câblage bien sûr !

je posède une godin st1 dont j'ai viré les micros d'origine pour mettre 3 simples.
J'aimerai faire un câblage qui me permette, avec un push pull, d'avoir une option serie/parallèle. Il y a 1 tone et 1volume. Je me servirai du tone pour le push pull.
je n'arrive pas à trouver de schéma... quelqu'un a ça sous ma main ??

merci d'avance

bonjour à tous,

une question câblage bien sûr !

je posède une godin st1 dont j'ai viré les micros d'origine pour mettre 3 simples.
J'aimerai faire un câblage qui me permette, avec un push pull, d'avoir une option serie/parallèle. Il y a 1 tone et 1volume. Je me servirai du tone pour le push pull.
je n'arrive pas à trouver de schéma... quelqu'un a ça sous ma main ??

merci d'avance

c'est du rapide la réponse !!

merci beaucoup

bonsoir a tous ,

J ai acheté un set de micros fender strat player et je me pose la question de la couleur des fils de sortie .

celon le vendeur

le micro neck fil blanc , j ai mesuré 7.49
Le micros middle fil jaune mesuré 7.15
Le bridge fil rouge mesuré 8.2

les longueurs de cables correspondent malgré tout si qq un a monté ces micros peut il me confirmer l ordre blanc , jaune pour neck et middle , j ai un doute avec FENDER qui change souvent ses couleurs de cables ..

merci de vos conseils

C'est le bon ordre. D'ailleurs si tu regardes bien ton micro milieu (jaune) doit avoir a les fils disposés à l'inverse des deux autres.

merci big boss ......allez zou je soude et la gratte crache dans qqs minutes A+

Salut,

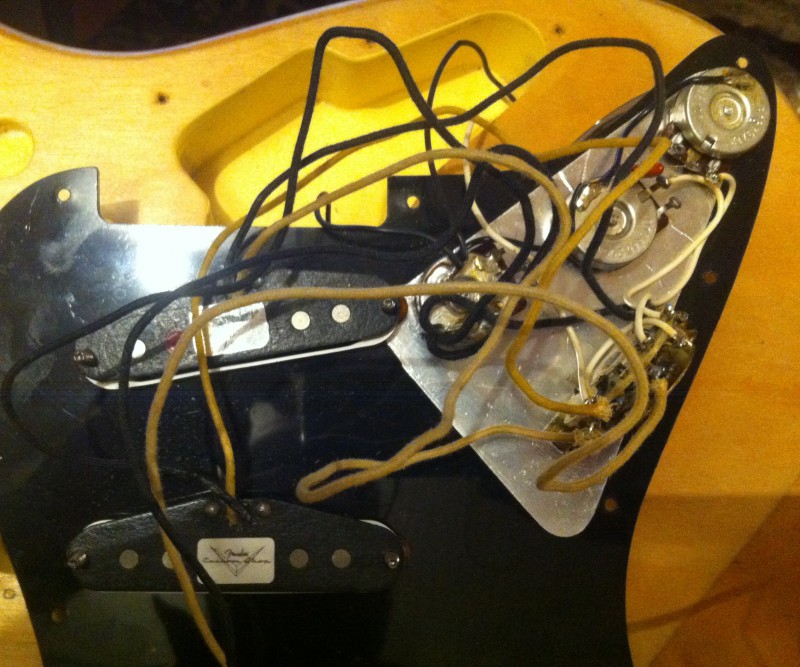

j'ai rebranché une vieille strat mexicaine montée avec des micros texas special. A ma grande surprise les 2 potards de tonalité n'ont absolument plus aucun effet sur le son !?! Alors que le potard de volume et le sélecteur fonctionnent nickel.

J'ai démonté, vérifié le câblage standard (les micros avaient été monté dans un mag de guitare) et les soudures, puis mis une bonne giclée de WD40 dans les potards.

J'ai vérifié également le fonctionnement des potards avec un testeur. Et tout semble bon aussi, les valeurs varient de 0 à 270 kohms pour le micro milieu et de 0 à 216 kohms pour le micro manche.

Je coince ! D’où peut venir mon pb ?

Le circuit de tone est un fil qui se pique sur le circuit principal, traverse une résistance (le potar) et un condensateur, peu importe l'ordre, puis termine à la masse.
Vois si tu as bien cela.
Vu qu'aucun des deux ne fonctionnent, je verrais bien le fait qu'ils ne sont pas reliés à la masse.

Merci beaucoup pour ta réponse bienew

Je regarde ça dès que possible !
