Des pb de cablage ? D'électronique ? Posez vos questions ici

re-oups

re-oups

Y'a pas de malaise

Mais en plus je crois que mon câblage est presque exactement ce dont tu as besoin un volume, 2 tone, HSS et split sur le potard de tone par contre mais ça ne change pas grand chose au final.

Pour ton micro à 3 fils, il arrive effectivement que les 2 fils soient réunis en un seul effectivement?

La modif fonctionne toujours de ton coté ? c'est cool..
Par curiosité tu as mis quoi comme potentiomètres et condensateurs (1 ou 2) ?

alors si Cort te réponds faudra nous faire lire ça

y'a pas plusieurs possibilités avec un humbucker 3 fils : le fil de spli est en l'air (relié à rien) le micro est pas splitté ou le fil de split est à la masse et le micro est splitté

sur le switch seules 3 bornes du meme coté sont necessaires : arrivée du fil de split au milieu, rien sur une et la masse sur la troisième (la plus proche du pot).
si sur ta guitare elles sont pontées 2 par 2 c'est surement pour augmenter la fiabilité.

le problème des grattes vintage c'est qu'elles ont pu etre modifiées avant..

Le split c'est la mise à la masse de certaines terminaisons du micro.

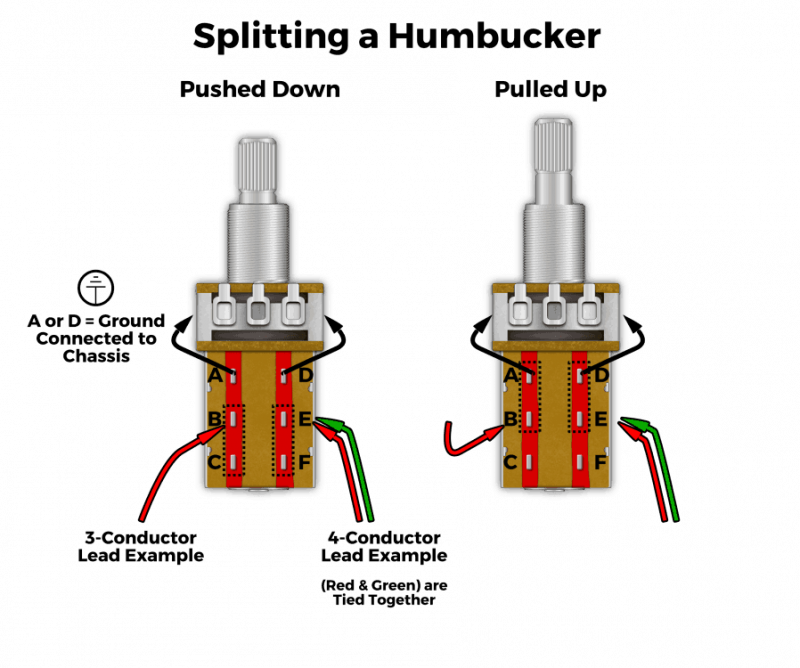

Il est composé de deux borniers (2x3 bornes) qui sont indépendants. On les ponte pour les rendre dépendants, comme sur l'exemple du premier schéma. Comme je te l'avais dit il y a pontage car il utilise les deux borniers afin de mettre un fil par borne, mais tu pouvais rassembler les deux fils sur une seule borne et ne pas faire de pontage, ce qui correspond au deuxième schéma.
Concernant ce 2ème schéma, on notera qu'un Tone est attribué au micro double et l'autre aux deux simples. Les valeurs de potard sont donc adaptées par contre il y a erreur et inversion sur les valeurs de condo. C'est 0,047µF (et non pas 0,22µF) pour le Tone 250K (micros simples) et 0,022µF (non pas 0,47µF) pour le Tone 500K (micro double)

Quant au câblage d'origine de ta Cort je suis pas sur de bien voir ce que tu veux dire.
Sur un push/pull classique, la position de la masse va déterminer si le micro est splitté quand le P/P est en position basse ou haute. Si la masse est positionnée en haut tu es splitté en position basse, ce qui serait étonnant...

Maintenant à toi de voir si tu suis le schéma qu'on t'a donné ou celui que tu suppose être d'origine. De toute manière rien ne t'empêche d'expérimenter et de voir le résultat.

Merci les gars, c'est de + en + clair (mais faut expliquer longtemps )
Oui pour la réponse de Cort on peut attendre lol, au moins cela m'aura obligé à travailler un peu l'anglais.
Je ne suis sûr de rien concernant le câblage d'origine de cette Cort car elle a déjà été recâblée suite à un blindage.
Actuellement le fil vert du Hambucker (la masse à priori) est relié aux bornes C et F du switch ainsi qu'au capot métal du Split. Le fil noir du Hambucker (à priori le point chaud) est relié à la borne 1 du sélecteur et aux bornes B et E du split. Le fil rouge du Hamb. est relié aux bornes A et D du split.

Peu importe de toute façon, je vais tout recâbler suivant selon ce schéma, les potentiomètres et le condensateur (de même valeur) sont commandés.
Ce que je ne pige pas c'est l'absence de condensateur sur le Tone 2 du schéma. (choix arbitraire?)

Concernant les condensateurs sur les potentiomètres c'est toujours ainsi:
22nF sur les 500 kΩ et 47nF sur les 250 k Ω ?

Je me demande ce qu'à bien voulu faire celui qui a bidouillé ça.



Les deux Tone utilisent le même condo



En général, et associé à un type de micro. Ca peut changer en fonction de préférences personnelles (plus ou moins de filtrage des aigus en fonction des caractéristiques propres à la guitare ou au micro)
Après, dans l'utilisation de plusieurs types de micro, ça dépend l'attribution des contrôles et quand ils sont communs on fait des compromis.

Instructif. merci

Une autre question peut êtré déjà posée, y a t'il une règle quand à la sélection du micro splité?
Sur ma Cort lorsque le spilt est actionné c'est le micro coté manche du hambucker qui répond.

C'est effectivement la bobine intérieure qui est utilisée la plupart du temps.
Pourquoi, je ne sais pas.
Il est possible de choisir quelle bobine on veut splitter, mais pas dans ton cas, il faut du 4 conducteurs pour ça.

Hello

Alors 1 seul condensateur (un PIO) et des potards CTS

Une autre interrogation sur le montage à un seul condo 22nF pour les deux potentiomètres de tonalité. Quel peut être l'avantage de ce montage?

Acheter un seul condo...

Imparable

Hello, désolé si ce n'est pas le bon post j'en appelle à la modération pour déplacer le cas échéant.
Qui pourrait expliquer la différence entre la résistance et le voltage d'un micro pour son niveau de sortie.
Je ne trouve que des sites anglais et je m'y perds un peu, voir beaucoup.

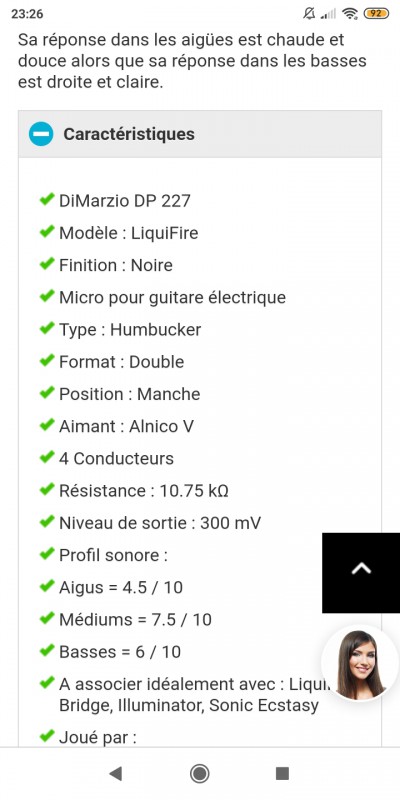

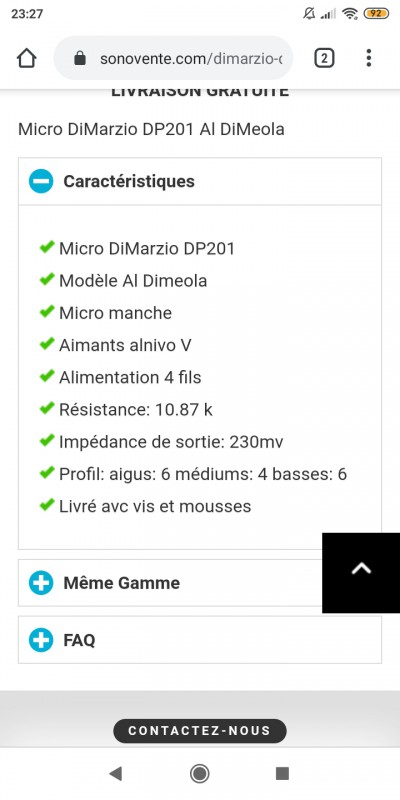

Je prends pour exemple les 2 di marzio ci joint.








Edit je viens de trouver ici même .
Si le modo peut déplacer ?
https://www.guitariste.com/for(...).html

Hello, je viens de trouver 4 potards dans un fond de tiroir.
Au multimètre, sur 2000 ohms j'obtiens comme résultats 430, 078, 150 et 093.
Quelles conclusions dois je en tirer ? Ils sont morts ?
Merci d'avance de votre aide 😀
